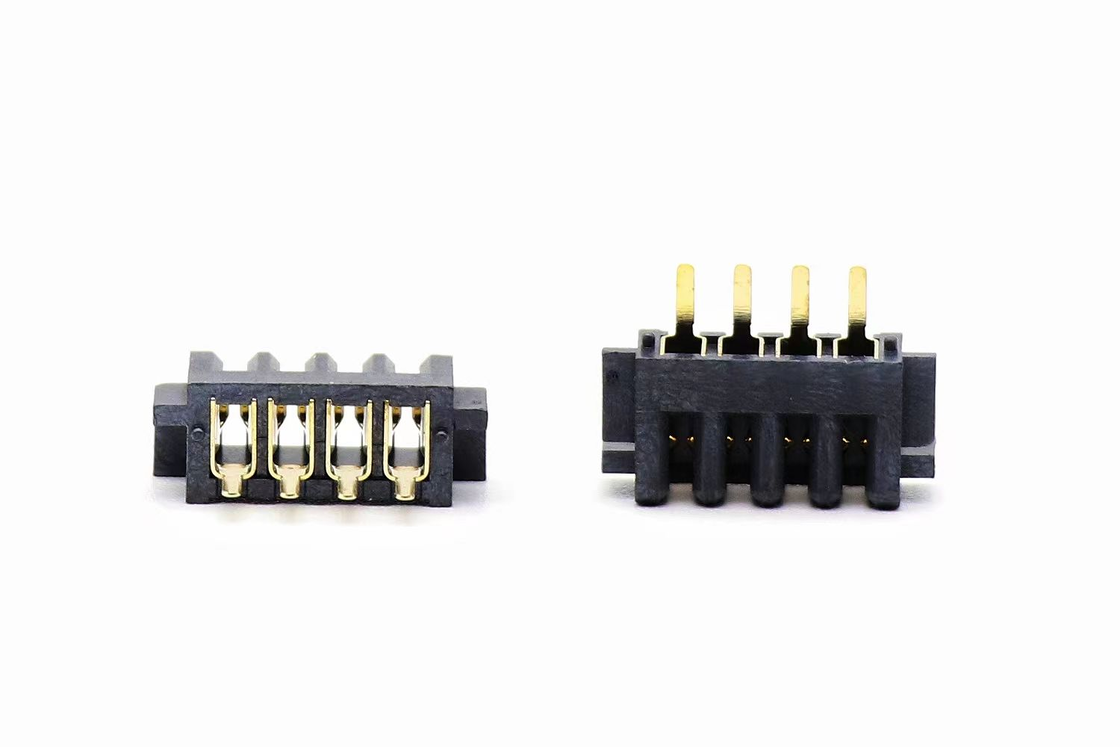

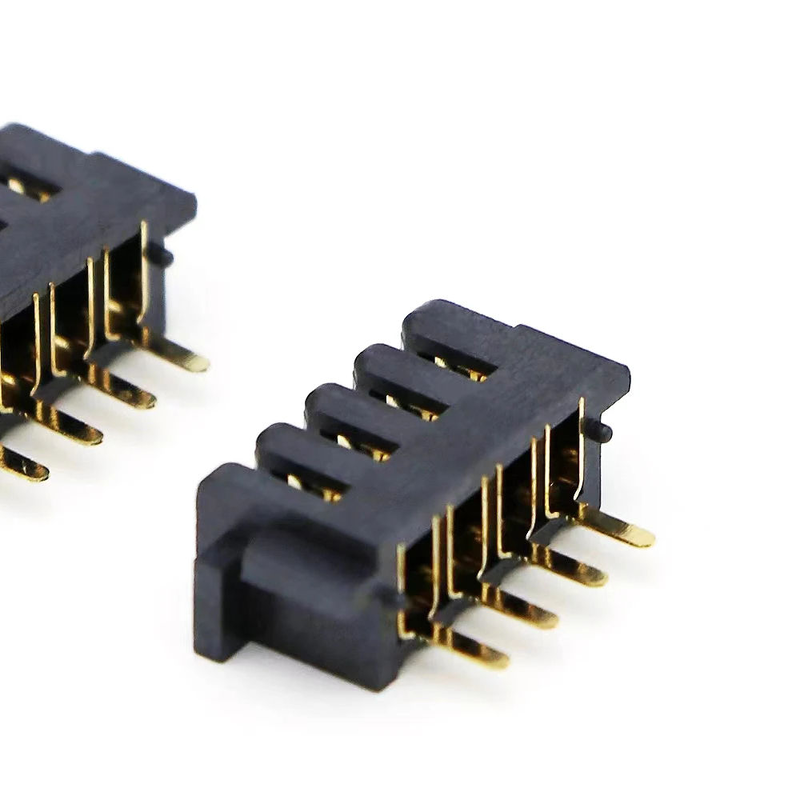

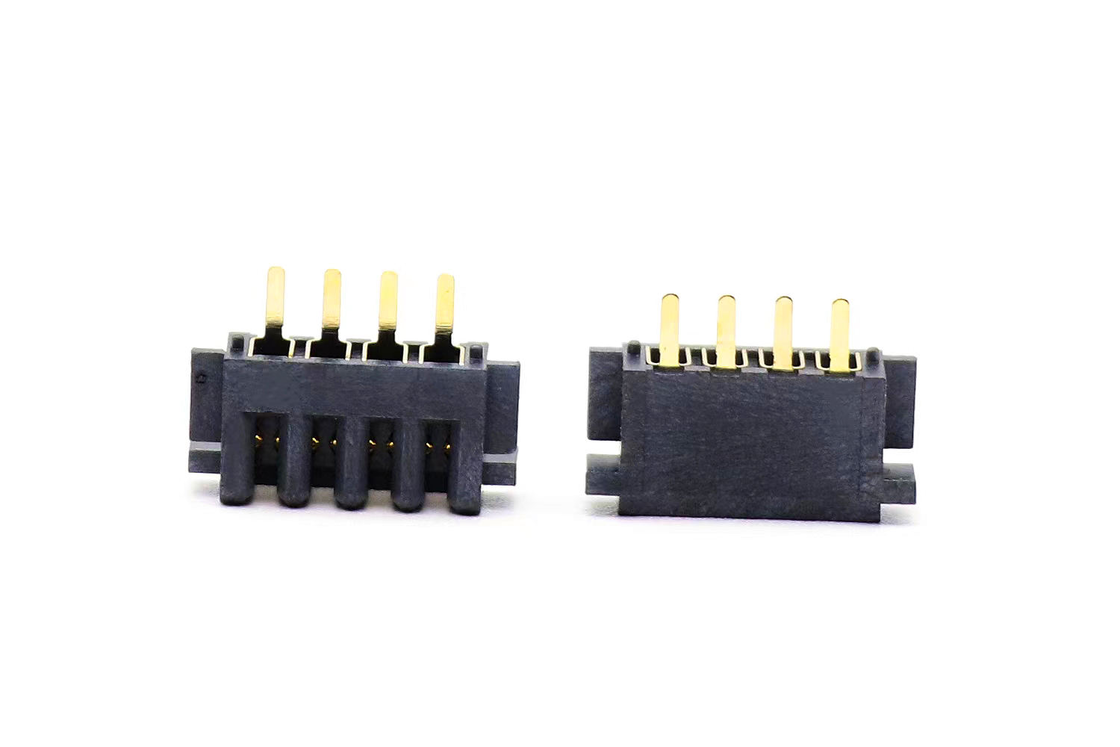

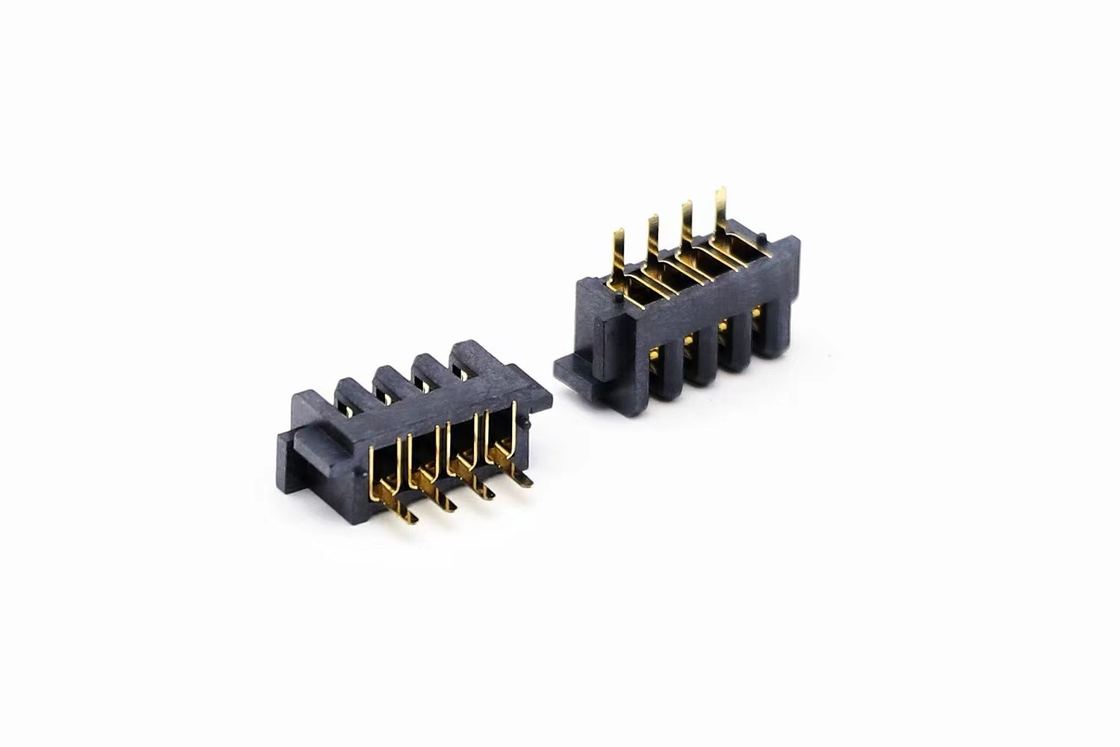

موصل بطارية بمسافة 2.5 ملم أنثى مطلي بالذهب 4P

تسليط الضوء

مقبس أنثى لبطارية SMT مدمج بمسافة 2.5 ملم و 4 مواضع، تلامسات من البرونز الفوسفوري مطلي بالذهب، مقاومة تلامس منخفضة، مقاومة للأكسدة، حتى 5000 دورة توصيل. مُحسَّن لوحدات بطاريات الليثيوم أيون التي توفر الطاقة + استشعار درجة الحرارة/الإشارة على مساحة لوحة PCB المدمجة. متوافق مع RoHS، يدعم التجميع القياسي لـ SMT reflow، متاح للتخصيص OEM/ODM.

وصف المنتج

خصائص المواد والكهرباء

دليل البيئة واللحام

ميزات المنتج

• مسافة مركز إلى مركز 2.5 ملم، مقبس أنثى 4 دبابيس، تركيب لوحة PCB SMT
• تلامسات زنبركية من البرونز الفوسفوري مع طلاء ذهبي: مقاومة تلامس منخفضة، مقاومة للتآكل ومقاومة للأكسدة
• هيكل تلامس زنبركي: قوة تلامس مستقرة، يقاوم الاهتزاز والصدمات
• عازل مقاوم للهب UL94-V0، مقاومة ممتازة لحرارة لحام إعادة التدفق
• حتى 5000 دورة توصيل لسيناريوهات التوصيل والفصل المتكرر
• متوافق مع RoHS؛ ارتفاع دبوس قابل للتخصيص، سمك طلاء الذهب، وخيار مفتاح الاستقطاب
• بصمة موفرة للمساحة، مناسبة تمامًا لتخطيط لوحة PCB لحزمة البطارية المدمجة

ميزة المنتج

1. موثوقية التلامس المطلي بالذهب: تجنب انحراف الأكسدة؛ تظل مقاومة التلامس مستقرة حتى بعد آلاف الإدخالات، مما يقلل من فقدان الطاقة وخطر النقاط الساخنة مقارنة بالبدائل المطلية بالقصدير.
2. هندسة زنبركية محسّنة: ضغط زنبركي ثابت على طرف البطارية الذكري؛ أداء جيد مضاد للاهتزاز للمعدات المحمولة والمتحركة، لا يوجد انقطاع في الطاقة.
3. سهولة التصنيع: تناسق أبعاد صارم للإنتاج الضخم SMT بكميات كبيرة؛ معدل لحام معيب منخفض.
4. مرونة التصميم: دعم التعديل على ارتفاع التلامس، سمك الذهب، وإضافة مفتاح الاستقطاب؛ دوران سريع للعينة للتحقق من المشروع.
5. تنافسية التكلفة: توريد مباشر من المصنع، أداء مكافئ لنظائر العلامات التجارية الشهيرة بتكلفة ملكية إجمالية أفضل لطلبات الكميات الكبيرة.

التطبيق

• إلكترونيات استهلاكية محمولة: أجهزة يدوية، معدات نقاط البيع، ماسحات ضوئية
• حزم بطاريات الليثيوم أيون: وحدات بطاريات متعددة الخلايا مع إشارة استشعار درجة الحرارة
• أجهزة المنزل الذكي: أقفال ذكية، أجهزة طبية محمولة
• أدوات محمولة صناعية، مسجلات بيانات
• طاقة مساعدة للروبوتات، وحدات بطارية طرفية للطائرات بدون طيار
• أجهزة إنترنت الأشياء قابلة للارتداء وصغيرة تعمل بالبطارية

خيارات التخصيص

1. منطق عدد الدبابيس: 4P لتوصيل الطاقة المتزامن + إشارة درجة حرارة البطارية/التوازن؛ اختر 2P فقط للطاقة النقية بدون إشارة استشعار.
2. خيار الطلاء الذهبي: اختر الإصدار المطلي بالذهب إذا كان الجهاز يعمل في بيئة رطبة / رذاذ ملحي أو يتطلب توصيلًا متكررًا؛ يتوفر بديل مطلي بالقصدير للمشاريع الحساسة للتكلفة ذات الاتصال الثابت.
3. ملاحظة تخطيط لوحة PCB: احتفظ بمساحة كافية حول غلاف الموصل؛ اتبع بدقة منحنى درجة حرارة إعادة التدفق الموصى به لمنع تشوه البلاستيك.
4. فحص زوج التوصيل: تحقق من أبعاد طرف البطارية الذكري، الارتفاع، والمسافة قبل الانتهاء من التصميم؛ قد يتسبب التوصيل بين علامات تجارية مختلفة في عدم اكتمال التوصيل.
5. تخفيض التيار: خفض التيار بنسبة 30% في بيئة عمل ذات درجة حرارة عالية (> 60 درجة مئوية) لضمان الموثوقية على المدى الطويل.
