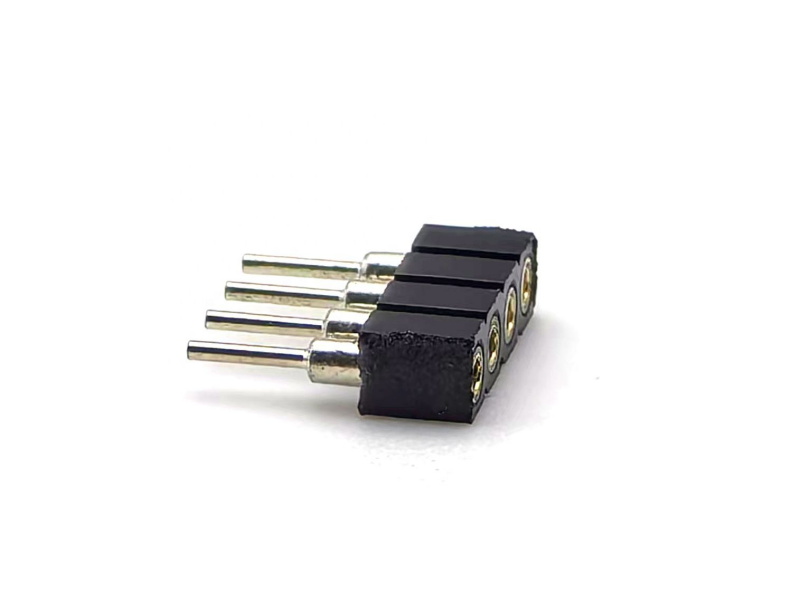

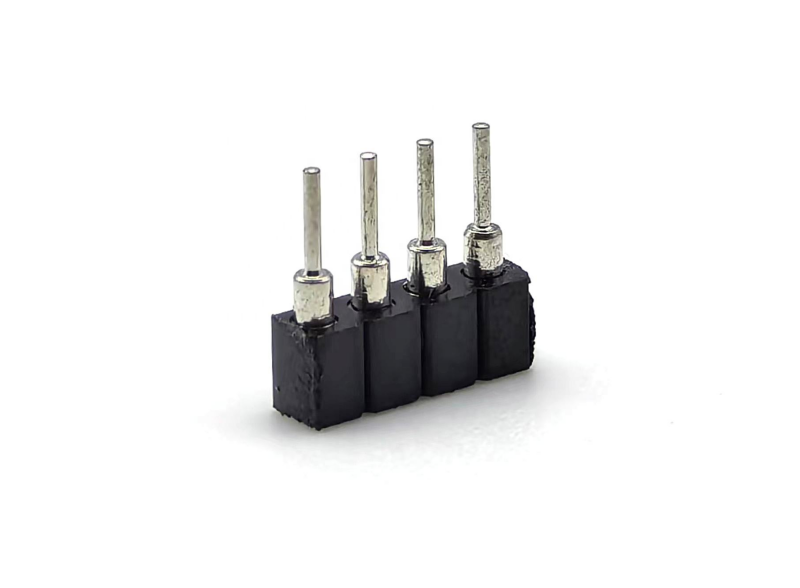

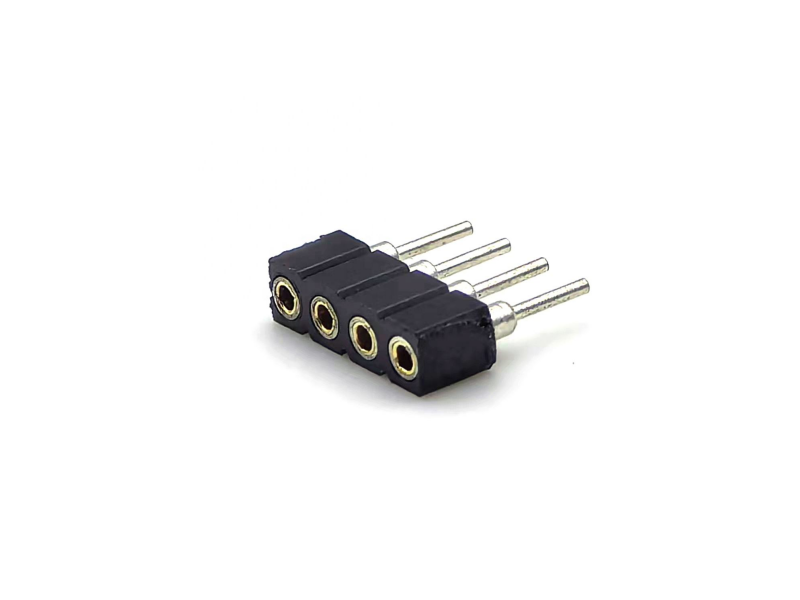

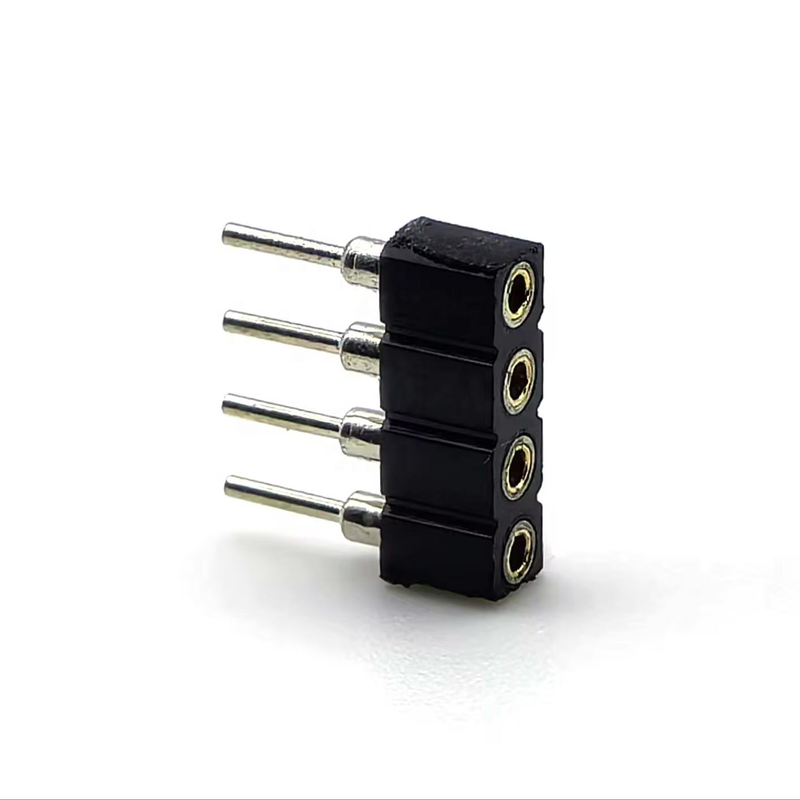

موصل رأس أنثى نحاسي DIN بفتحة 2.54 مم وغلاف PPS بارتفاع H3.0 مم 1*4P لـ PCBA

تسليط الضوء

• وصلات أنثى نحاسية مستديرة قياسية DIN، قوة تثبيت مستقرة للاتصال بلوحة PCB المعرضة للاهتزاز
• غلاف PPS عالي الحرارة H3.0 مم منخفض الارتفاع، مقاوم للاشتعال UL94V-0، يقاوم تشوه حرارة اللحام
• فتحة عالمية 2.54 مم، صف واحد 1*4P، مصنف 3 أمبير / 600 فولت، مناسب للتوصيل البيني للإشارات ولوحات الطاقة المنخفضة من لوحة إلى لوحة
• تفاوت الأبعاد المتسق، متوافق مع رؤوس الدبابيس الذكور القياسية 2.54 مم، خيارات طلاء متعددة متاحة
• متوافق مع RoHS و REACH، إمداد مستقر بالحجم للإنتاج الضخم الصناعي والمدمج

وصف المنتج

المعلمات الميكانيكية العامة

خصائص المواد والكهرباء

دليل البيئة واللحام

ميزات المنتج

1. وصلة أنثى نحاسية مشغلة مستديرة، قطر داخلي موحد، ضغط تلامس مستقر تحت الاهتزاز وتأرجح درجة الحرارة
2. غلاف بلاستيكي عالي الحرارة PPS، ارتفاع تكديس منخفض H3.0 مم، تصنيف حريق UL94V-0، مقاوم للتشوه أثناء اللحام
3. فتحة قياسية 2.54 مم، تصميم تخطيط صف واحد 1*4P، تصميم بصمة PCB سهل
4. مصنف 3 أمبير لكل وصلة، جهد عزل 600 فولت، يتعامل مع دوائر الإشارات المختلطة والطاقة المنخفضة
5. تركيب PCB من خلال الفتحة، احتفاظ ميكانيكي قوي بعد اللحام
6. طلاء وصلات قابل للتخصيص: قصدير، نيكل، ذهب فلاش لمتطلبات مقاومة التآكل المختلفة
7. متوافق مع RoHS / REACH، دورات تزاوج ميكانيكية صناعية ≥500 مرة

ميزة المنتج

1. غلاف PPS عالي الحرارة مقابل PA66/PBT عادي: أداء أفضل ضد الالتواء في لحام الموجة؛ أجزاء مرفوضة أقل أثناء التجميع الضخم
2. مقابس أنثى نحاسية مستديرة قياسية DIN: قوة تثبيت أكثر توحيدًا من الوصلات المختومة؛ خطر إشارة متقطع أقل تحت الاهتزاز، مناسب للمعدات الصناعية
3. ارتفاع منخفض H3.0 مم: يوفر مساحة تكديس عمودية لوحدات PCB المدمجة المدمجة
4. تصنيف جهد عالي 600 فولت: يتجاوز رؤوس الإناث العادية الشائعة 250 فولت، يدعم توصيل خطوط الطاقة المساعدة منخفضة الطاقة بالإضافة إلى نقل الإشارة
5. التوافق الكامل: يتزاوج مباشرة مع رؤوس الدبابيس الذكور 2.54 مم المتوفرة في السوق، لا يلزم وجود جزء تزاوج خاص، سهولة الحصول على قائمة المواد
6. اختيار طلاء مرن: موازنة التكلفة ومتطلبات مقاومة الأكسدة لسيناريوهات المنتجات الاستهلاكية والصناعية ومعدات الاختبار

التطبيق

• لوحات التحكم الصناعية، وحدات طرفية PLC
• الأنظمة المدمجة، أجهزة الكمبيوتر أحادية اللوحة، لوحات التطوير والاختبار
• بوابة إنترنت الأشياء، التوصيل البيني الداخلي لوحدات الاستشعار
• معدات القياس والأدوات
• واجهة إشارة مساعدة لمصدر الطاقة
• توصيل داخلي لـ PCB لمعدات الأتمتة
• وحدات إشارة طبية غير حرجة

خيارات التخصيص

1. تأكيد الفتحة بدقة على أنها 2.54 مم؛ تحقق من بصمة PCB الخاصة بك قبل الطلب؛ لا تخلط الاستخدام مع أجزاء بفتحة 2.0 مم / 1.27 مم.
2. اختيار الارتفاع: اختر H3.0 مم عندما تكون المساحة العمودية محدودة؛ نحن ندعم ارتفاع غلاف بديل عند الطلب.
3. تمييز نوع الوصلة: اختر هذا مقبس أنثى مستدير إذا كانت بيئة عملك بها اهتزاز؛ رؤوس الإناث ذات الوصلات المربعة أكثر ملاءمة لسيناريوهات المستهلك الثابتة فقط.
4. اقتراح الطلاء:
   • طلاء القصدير: فعال من حيث التكلفة للمنتجات الاستهلاكية الثابتة الداخلية
   • طلاء الذهب الفلاش: مفضل لمنافذ الاختبار، التوصيل والفصل المتكرر، بيئة العمل ذات الرطوبة العالية
5. الحد الكهربائي: لا تتجاوز 3 أمبير لكل دبوس تيار مستمر؛ للدوائر ذات الحمل الكهربائي الثقيل، قم بالترقية إلى سلسلة موصلات ذات تيار أعلى.
6. التركيب: هذا النموذج من نوع THT من خلال الفتحة؛ اتصل بنا إذا كنت بحاجة إلى نوع SMT للتركيب السطحي.
