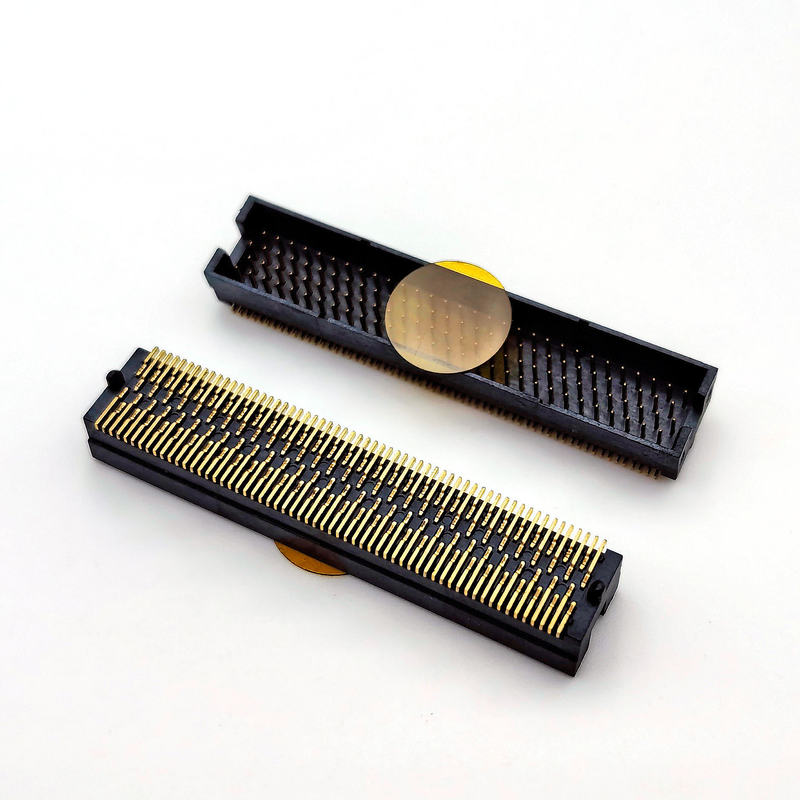

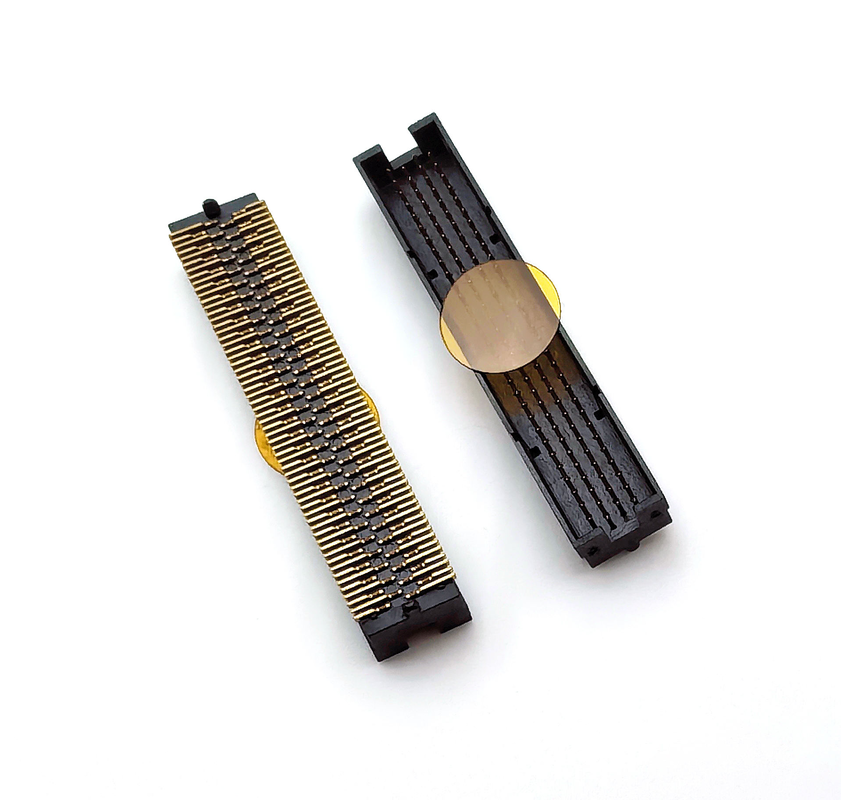

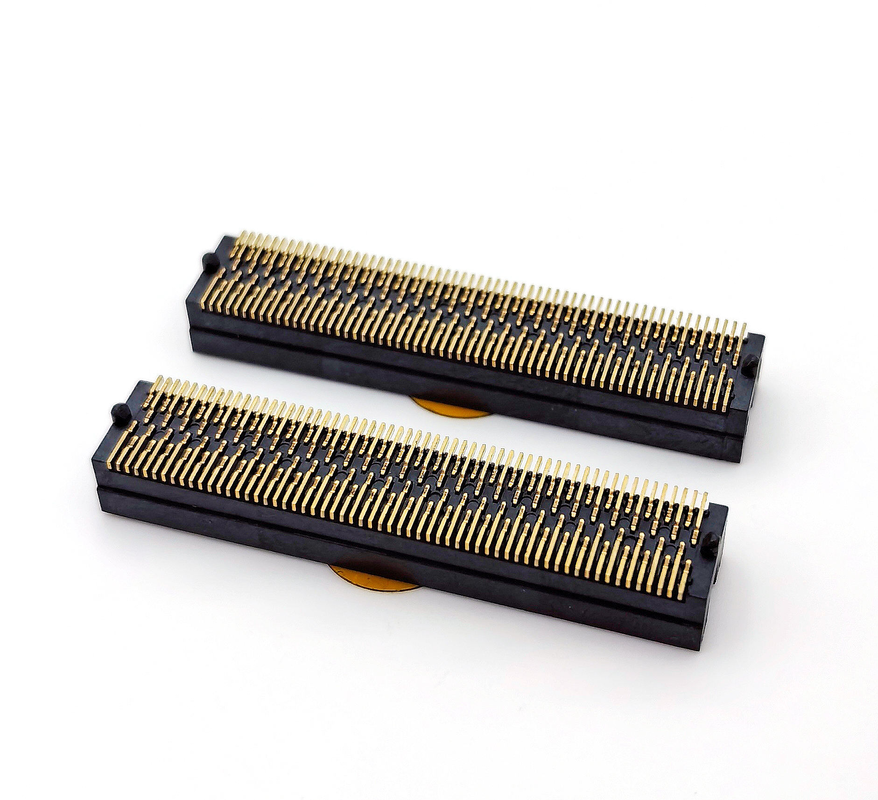

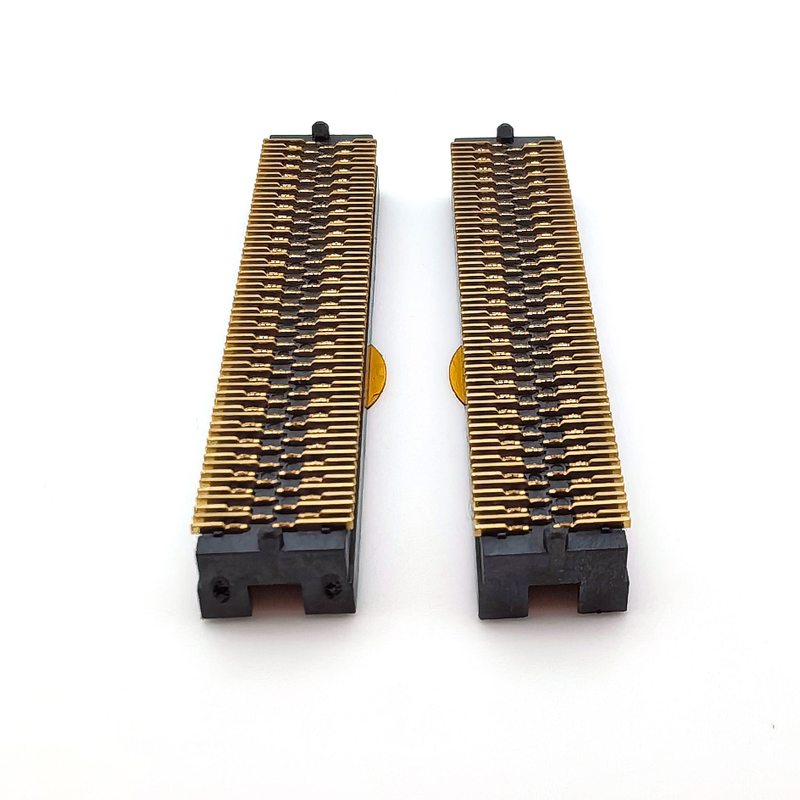

موصل اتصالات أنثى 1.27 مم 4x25P H5.08 SMT من النوع Y مطلي بالكامل بالذهب 1 ميكرومتر لـ PCBA

تسليط الضوء

• مقبس أنثوي دقيق من النوع Y بمسافة 1.27 مم، تخطيط عالي الكثافة 4 × 25 ب، ارتفاع تكديس H5.08 مم لتوصيل لوحة ب لوحة مدمجة
• طلاء ذهبي كامل 1 ميكرومتر فوق قاعدة نيكل، تيار مستقر 2.4 أمبير لكل دبوس وجهد مقنن 200 فولت للإشارة والإرسال المختلط منخفض الطاقة
• تصميم تثبيت سطحي SMT، عازل أسود عالي الحرارة، تغليف شريط ملفوف، التقاط ووضع مباشر لخطوط تجميع SMT عالية السرعة
• هيكل شعاع تلامس محسّن على شكل Y: قوة إدخال أقل، مقاومة تلامس مستقرة، أداء مقاوم للاهتزاز للأجهزة المدمجة الصناعية

وصف المنتج

المعلمات الميكانيكية العامة

خصائص المواد والكهرباء

دليل البيئة واللحام

ميزات المنتج

1. هيكل تلامس زنبركي من النوع Y: قوة إدخال/إخراج معتدلة، مقاومة جيدة للصدمات والاهتزاز، يحافظ على مقاومة تلامس منخفضة ومستقرة في بيئة اهتزاز طويلة الأمد
2. ترتيب عالي الكثافة 4 صفوف × 25 دبوسًا، مسافة 1.27 مم، ارتفاع تكديس H5.08 مم، يوفر مساحة قيمة لتصميم لوحة الدوائر المطبوعة
3. طلاء ذهبي كامل 1 ميكرومتر على منطقة التلامس، مضاد للأكسدة، موصلية ممتازة، يقلل من توهين الإشارة للتشغيل طويل الأمد
4. إنهاء تثبيت سطحي SMT، غلاف بلاستيكي أسود مقاوم لدرجات الحرارة العالية، يجتاز عملية لحام إعادة التدفق دون تشوه
5. تغليف شريط ملفوف، شريط حامل قياسي، يدعم التجميع الآلي الضخم، يقلل من أخطاء التحميل اليدوي وتكاليف العمالة
6. متوافق مع RoHS و REACH؛ عدد دبابيس قابل للتخصيص، سمك الطلاء، ودبابيس تحديد ميكانيكية عند الطلب

ميزة المنتج

1. تمييز تلامس شعاع Y: مقارنة بالمقابس SMT العادية ذات الذراع المستقيمة، يوفر شعاع التلامس على شكل Y تلامسًا متعدد النقاط، ويحسن أداء مقاومة الارتخاء تحت الاهتزاز، ويقلل من مخاطر فشل المعدات الصناعية في الميدان
2. تلامس ذهبي كامل 1 ميكرومتر: يختلف عن البدائل الرخيصة المطلية بالذهب؛ طبقة الذهب الموحدة تتجنب تآكل التلامس، وتحافظ على سلامة الإشارة لأجهزة الاتصالات طويلة العمر
3. تخطيط عالي الكثافة 4 × 25 ب: يركز روابط الإشارة متعددة القنوات في مساحة محدودة للوحة الدوائر المطبوعة، ويساعد المهندسين على تقليص أبعاد الجهاز بالكامل
4. شريط ملفوف جاهز للإنتاج الضخم: لا حاجة لفرز الأنابيب يدويًا، مناسب لإنتاج SMT بكميات كبيرة، يقلل من تكلفة التجميع ويزيد من الإنتاجية
5. تحكم صارم في الاتساق: تفاوت أبعاد مستقر، استواء جيد لدبابيس SMT، يقلل من معدل اللحام السيئ في الإنتاج الضخم

التطبيق

• معدات الاتصالات: وحدات الاتصالات الصناعية، وحدات الوصول إلى الشبكة، لوحات تبديل الإشارة
• التحكم الصناعي: لوحات طرفية PLC، وحدات تجميع المستشعرات، وحدات تحكم أتمتة المصانع
• النظام المدمج: لوحات أم صناعية، أجهزة حوسبة طرفية
• إنترنت الأشياء والأجهزة الذكية: معدات جمع الإشارات عالية الكثافة
• الإلكترونيات الطبية (غير قابلة للزرع): توصيل داخلي بين اللوحات في أدوات الاختبار والقياس

خيارات التخصيص

1. تأكيد ارتفاع التكديس: H5.08 مم يحدد الفجوة بين اللوحات؛ تحقق من الخلوص الميكانيكي بين لوحتي PCB قبل الاختيار.
2. فحص كهربائي: الحد الأقصى للدبوس الواحد 2.4 أمبير / 200 فولت؛ لا تتجاوز التصنيف للدوائر المختلطة للطاقة والإشارة.
3. جزء الاقتران: يجب أن يقترن مع رأس ذكري مطابق بمسافة 1.27 مم؛ سيؤدي عدم تطابق المسافة إلى تلف الدبوس وضعف التلامس.
4. وضع التجميع: اختر هذا الإصدار من الشريط الملفوف إذا كنت تستخدم خطوط SMT آلية بالكامل؛ يمكننا توفير تغليف الأنابيب لبناء نماذج أولية بكميات صغيرة.
5. ملاحظة الطلاء: 1 ميكرومتر ذهب مناسب لسيناريوهات الصناعة / الاتصالات ذات العمر الطويل؛ للمشاريع الاستهلاكية منخفضة التكلفة، استشرنا للحصول على أرقام أجزاء بديلة مطلية بالذهب.
6. البيئة الميكانيكية: إذا كان جهازك يواجه اهتزازًا شديدًا، فتأكد من أن لوحة PCB تضيف دبابيس تحديد لتقوية تثبيت الموصل.
