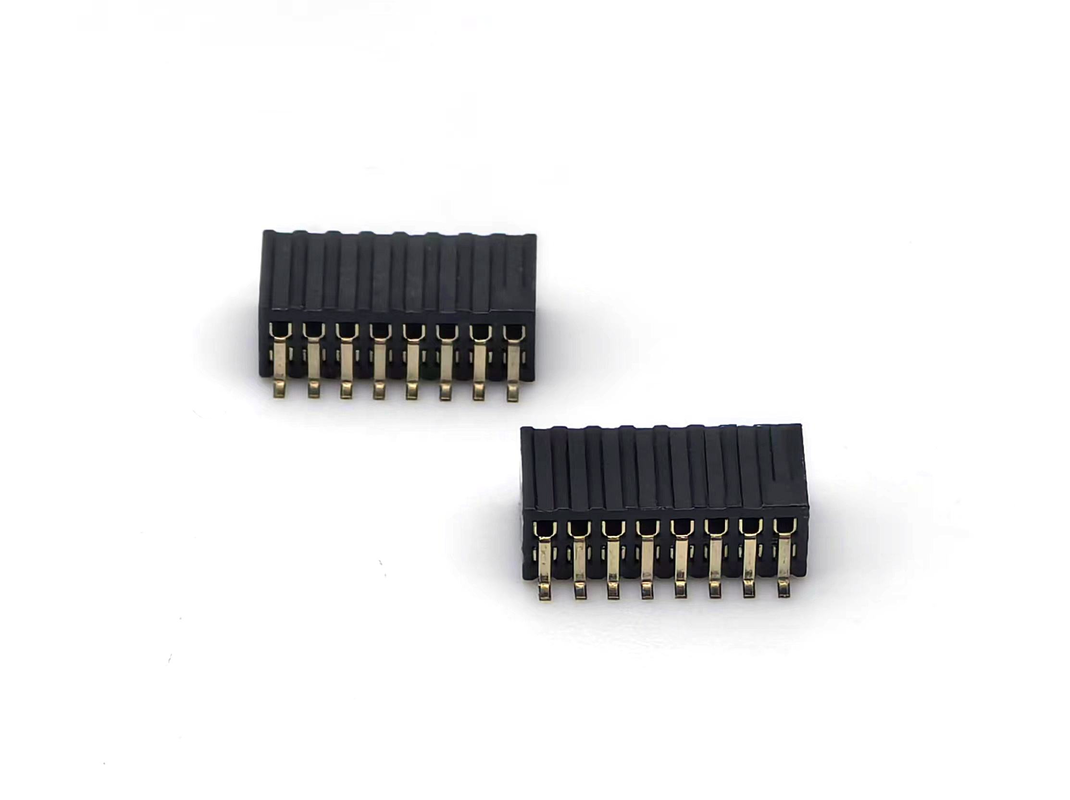

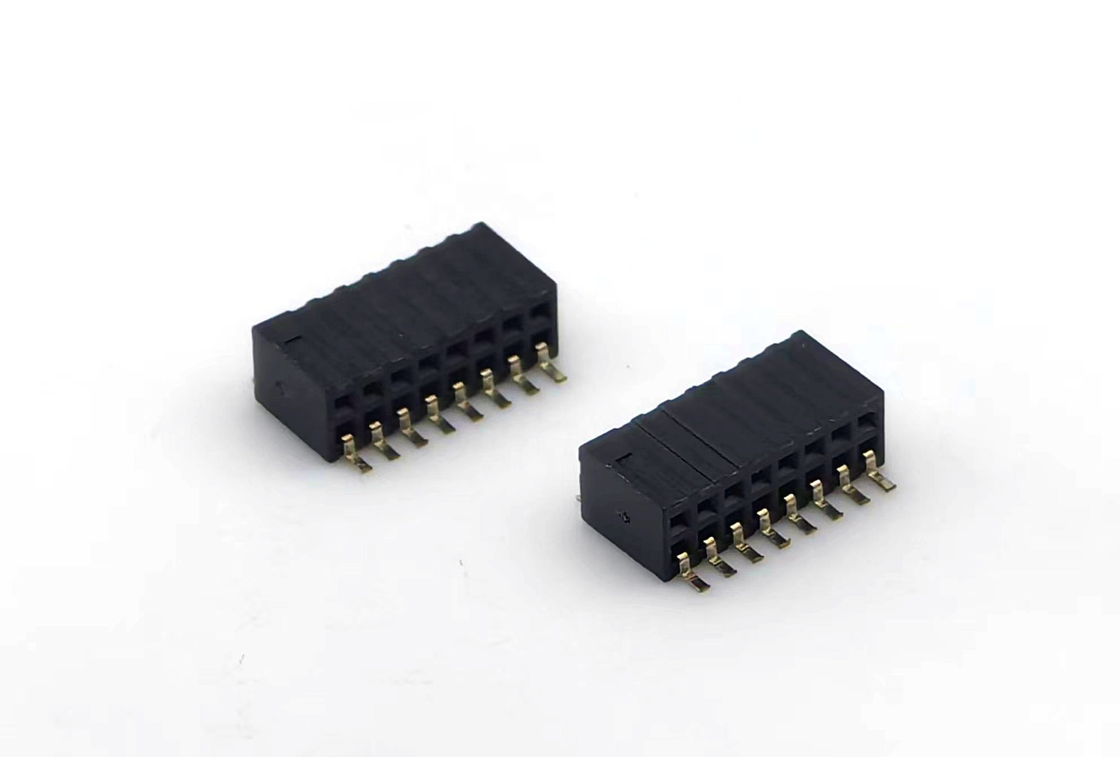

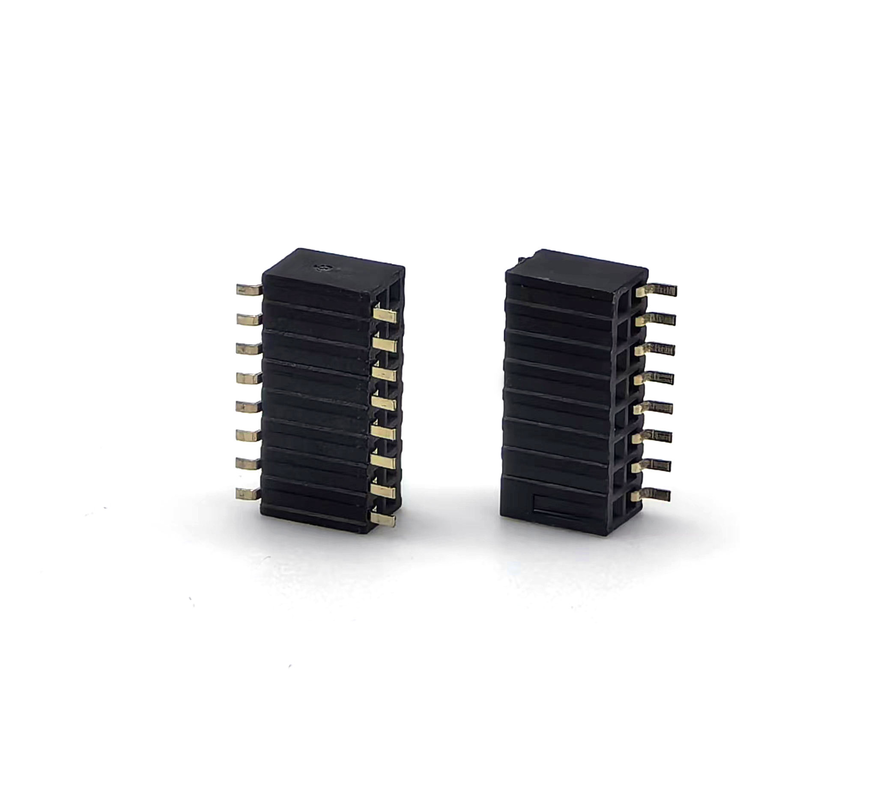

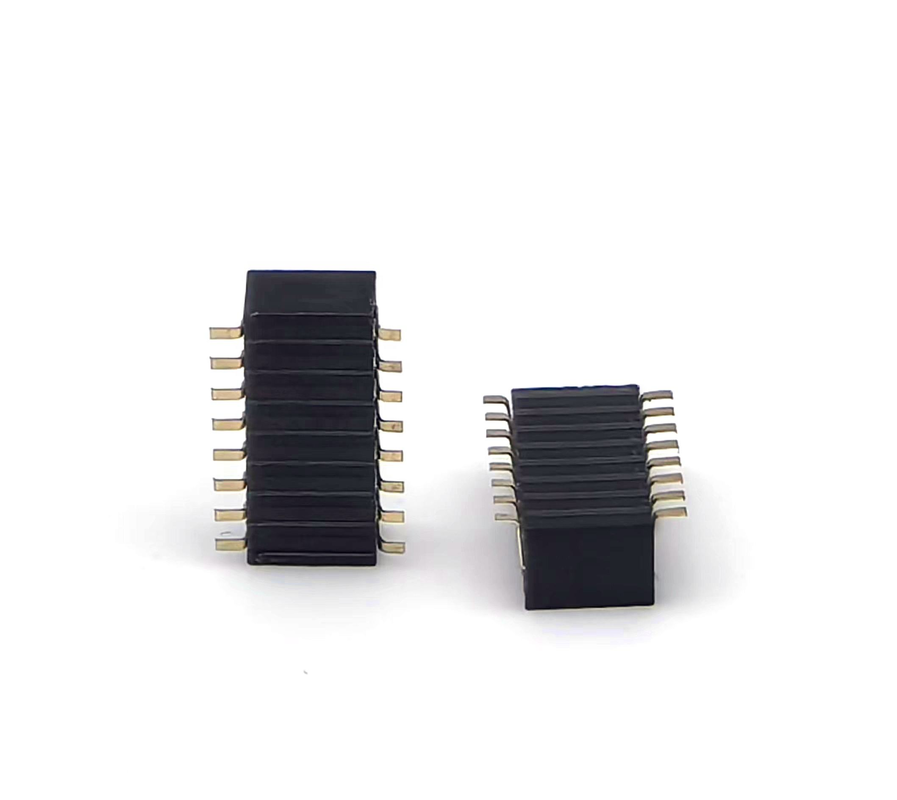

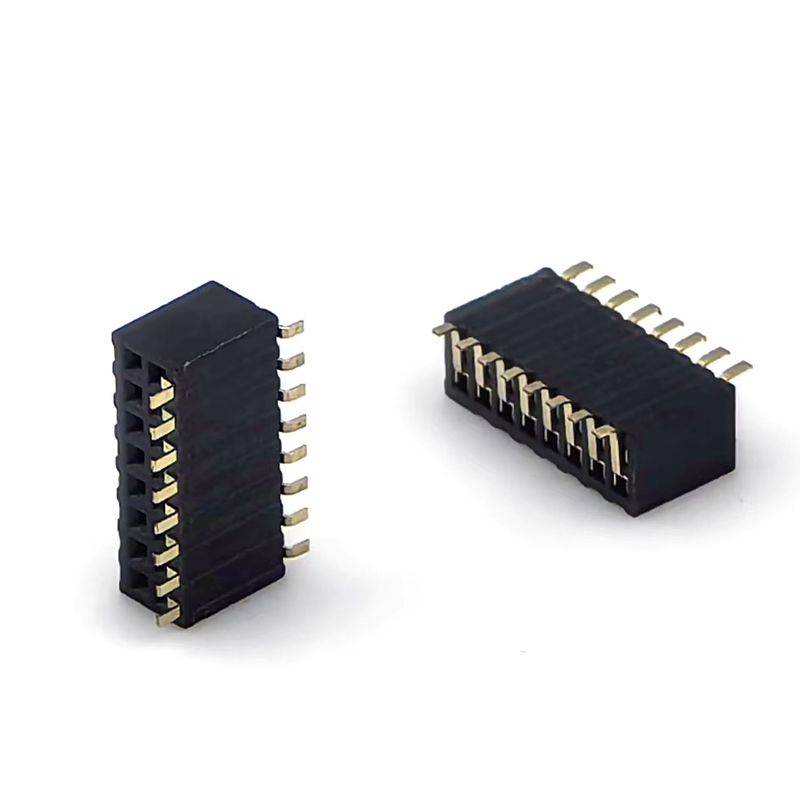

1.27mm Pitch Female Header Connector صف مزدوج دخول جانبي SMT PCB Adapter Brass Contact Nylon Housing H3.45mm 2*8P

أبرز

• تصميم SMT ذو صفين للدخول الجانبي ، H3.45mm منخفضة الملف ، يوفر مساحة PCB الرأسية للجمعات المتراكمة
• 1مساحة رقيقة من 27 ملم (0.050 ") ، تخطيط كثافة عالية 2 * 8P لربط إشارة صغيرة بين اللوحات
• اتصال النحاس + غطاء نايلون UL94V-0 ، موصلة مستقرة ، إعادة لحام التدفق متوافقة لإنتاج SMT التلقائي الكامل
• تغليف الشريط والفكرة متاح، للإنتاج الجماعي؛ متوافق مع RoHS و REACH
• التصفيح المخصص ومتغيرات عدد الدبابيس المدعومة لمشاريع النموذج الأول الهندسي وطلب الكمية

وصف المنتج

المعلمات الميكانيكية العامة

خصائص المواد والكهرباء

دليل البيئة واللحام

خصائص المنتج

1. التوجه الأفقي للتزاوج من الجانب ، مثالية لمتطلبات الهيكل الميكانيكي من الجانب
2. ترتيب صفين 2 * 8P ، مساحة 1.27 مم ، بصمة صغيرة لزيادة مساحة PCB المستخدمة
3. ارتفاع الحجرة H3.45mm المتحكم به ، وتسامح قياسي ثابت لتراكم PCB الدقيق
4. أعمدة اتصال نحاسية عالية المرونة، مقاومة اتصال مستقرة ضد الاهتزازات الصغيرة والصدمات
5. غطاء نايلون UL94V-0 مضاد للاحتراق ، يتحمل دورة حرارية SMT العادية القياسية
6. محطات الطائرات ذات الأجنحة المزدوجة (SMT) ، وتعبئة الشريط والفكرة لإنتاج التقط والوضع الآلي
7. المواد المتوافقة مع RoHS ؛ خيارات الفلاش الذهبي ، الذهب الانتقائي ، صبغ القصدير لمختلف درجات الموثوقية
8. حفرة الاستقطاب متاحة عند الطلب لمنع عدم التزاوج العكسي

ميزة المنتج

1. الميزة الهيكلية للدخول الجانبي: يحل قيود التصميم حيث لا يمكن تركيب رؤوس الدخول العلوية الرأسية ؛ الارتباط الأفقي الجانبي يناسب المساحة الداخلية الضيقة للمقصورة.
2. الكثافة المتوازنة والقدرة على التصنيع: 1.27mm pitch يحقق توجيه إشارة عالية الكثافة ، لا يزال متوافقًا مع خطوط إنتاج SMT القياسية ، لا حاجة إلى ترقية معدات خاصة.
3. أداء اتصال النحاس: التوصيل الكهربائي الجيد وقوة الاحتفاظ بالربيع ، يحافظ على سلامة الإشارة المستقرة تحت سيناريوهات الاهتزاز المعتدلة.
4. ارتفاع H3.45mm المتحكم به: يزيل الارتفاع الثابت للمحفظة خطر انحراف ارتفاع التراكم للموحدات المتراكمة متعددة الألواح.
5. خدمة التوريد المرنة: يدعم اختبار العينات، تعديل عدد الدبابيس وتخصيص الصفائح؛ يعمل كبديل فعال من حيث التكلفة لمكافئات العلامات التجارية العالمية.
6. عبوات جاهزة للإنتاج: توفير الشريط والفكرة يتماشى مباشرة مع سير العمل في الاختيار والمكان ، ويقلل من معدل عيوب التجميع للتصنيع الجماعي.
7.


التطبيق

• وحدات التحكم الصناعية والأجهزة المدمجة ذات اللوحة الواحدة
• بوابة حافة إنترنت الأشياء ، لوحات اتصال بين أجهزة الاستشعار
• معدات الكشف الطبية المساعدة المحمولة
• الاتصال الداخلي لأداة الاختبار والقياس
• الالكترونيات الاستهلاكية الذكية القابلة للارتداء
• لوحات فرعية مساعدة للاتصالات، اتصال واجهة تحديد الأخطاء JTAG

خيارات التخصيص

1. نظير التزاوج: يجب تحديد رأس الدبوس الذكر ذو الصفين ذو المسافة 1.27 ملم ؛ تحقق من توافق الأبعاد الميكانيكية للتزاوج الجانبي.
2. تذكير سيناريو التطبيق: تم تحسين هذا المرفقنقل مستوى الإشارة، غير مصممة لتوصيل التيار الكهربائي عالي الطاقة.
3. قاعدة اختيار الصفائح: البيئة الطبيعية الداخلية → صفائح القصدير؛ متطلبات عرضة للتأرجح / طول العمر → فلاش الذهب؛ جهاز بيئة قاسية → حدد سمك الذهب المخصص.
4. فحص المساحة الميكانيكية: تأكيد المساحة الأفقية داخل الحجرة لتجنب تصادم الحجرة بعد التجميع.
5. بصمة PCB: تطبيق بصمة SMT المقابلة للدخول الجانبي بدقة ؛ التخطيط غير السليم للبطاقة سيؤدي إلى قطع قصيرة لحام أو دوائر مفتوحة.
6. طريقة الإنتاج: للإنتاج الجماعي ، حدد تعبئة الشريط والفكرة ؛ يمكن أن تختار النماذج الأولية الصغيرة تعبئة الأنبوب.
