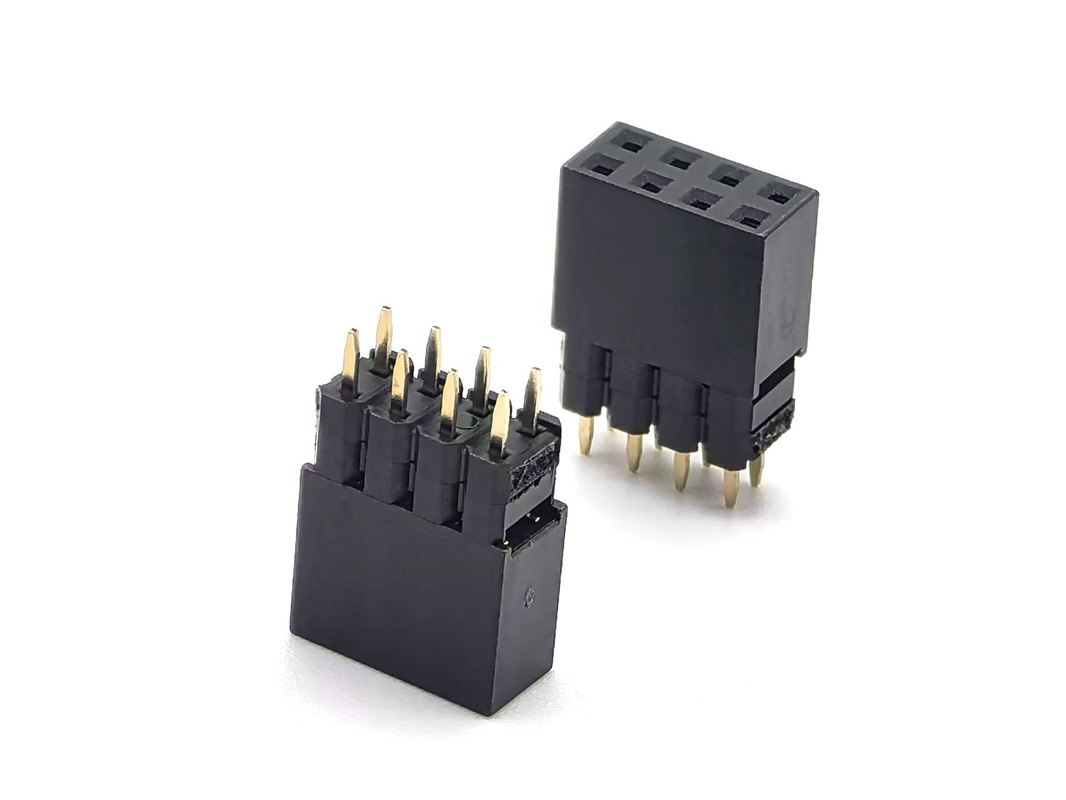

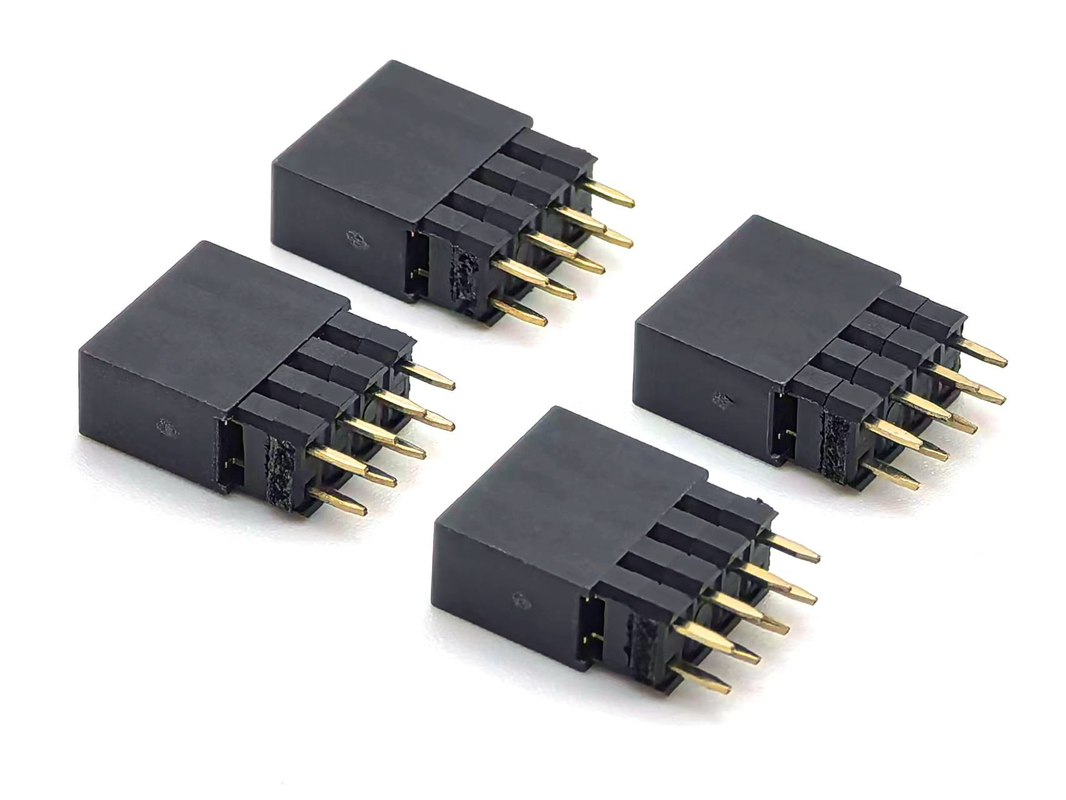

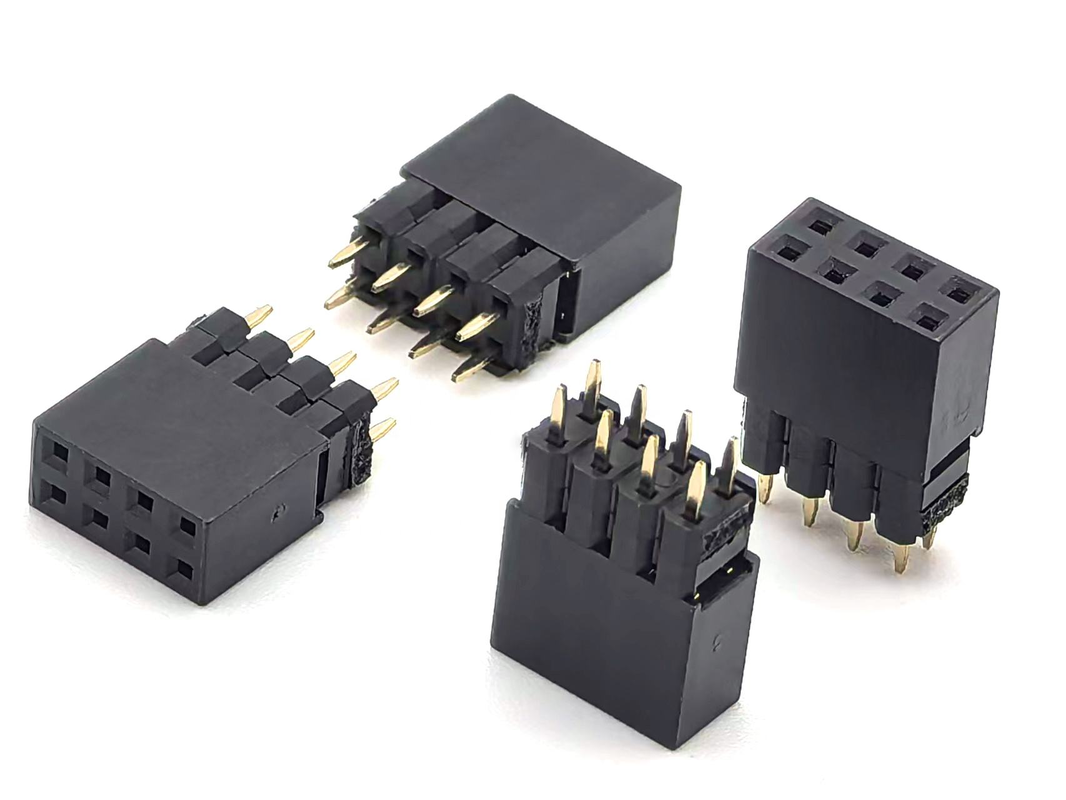

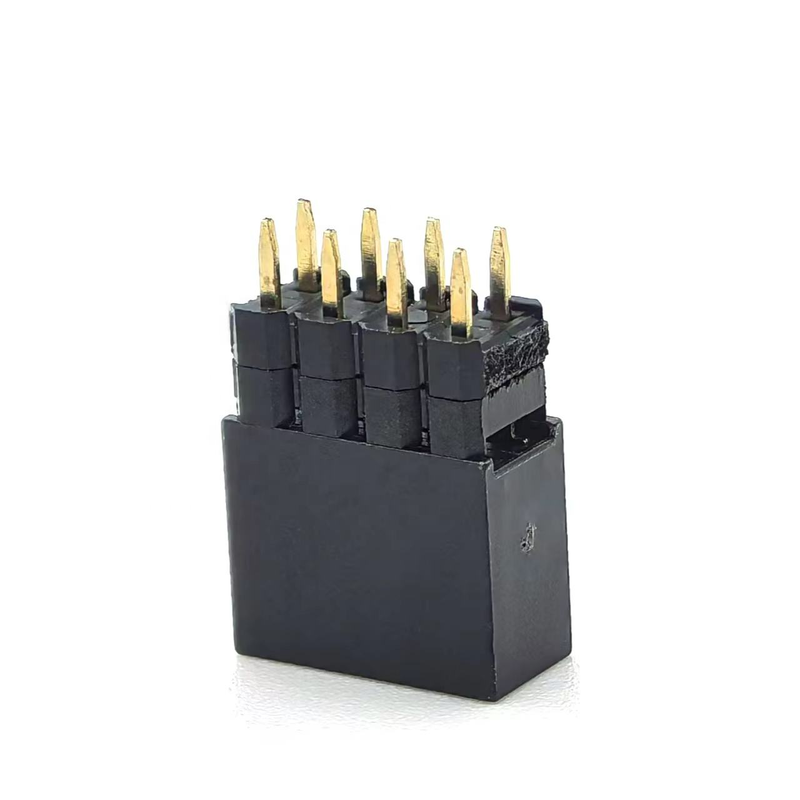

موصل رأس أنثى DIN نحاسي بمسافة 2.54 مم، صف مزدوج مكدس، ارتفاع 2 مم، PCB نايلون 600 فولت 3 أمبير، ارتفاع 12.5 مم، 2 * 4 ب

تسليط الضوء

• مسافة DIN قياسية 2.54 مم (0.100 بوصة)، صف مزدوج قابل للتكديس بتصميم 2 * 4 ب، ارتفاع إجمالي 12.5 مم، ارتفاع تكديس 2.0 مم
• طرف اتصال نحاسي، غلاف نايلون UL94V-0، مصنف 3 أمبير / 600 فولت لتوصيل التكديس من لوحة إلى لوحة للإشارات والطاقة المنخفضة
• احتفاظ ميكانيكي محسّن، أداء اتصال مستقر، متوافق مع رؤوس الدبابيس الذكور القياسية بمسافة 2.54 مم
• متوافق مع RoHS و REACH، يدعم الطلاء المخصص، عدد الأطراف والتعديل اللاحق لمشاريع PCB الصناعية والاستهلاكية

وصف المنتج

المعلمات الميكانيكية العامة

خصائص المواد والكهرباء

دليل البيئة واللحام

ميزات المنتج

1. تصميم ميزانين مكدس فوق مكدس، ارتفاع إجمالي 12.5 مم، خلوص تكديس 2.0 مم لتصميم تكديس PCB متعدد الطبقات
2. عوارض اتصال نحاسية عالية التوصيل، قوة زنبركية ثابتة لتقليل مقاومة التلامس عبر دورات التزاوج المتكررة
3. غلاف نايلون مقاوم للاشتعال UL94V-0، مقاومة ممتازة للصدمات الحرارية أثناء لحام إعادة التدفق بالموجة
4. تحمل صارم لمسافة DIN 2.54 مم، قابلية تشغيل متبادلة مثالية مع رؤوس الدبابيس الذكور القياسية بمسافة 2.54 مم
5. تصنيف كهربائي 3 أمبير / 600 فولت، يتعامل مع نقل الإشارات المختلطة والطاقة المنخفضة
6. تركيب PCB من خلال الثقب؛ تتوفر أعمدة تموضع اختيارية لمنع الانحراف أثناء التجميع
7. مواد خام متوافقة مع RoHS؛ طلاء الاتصال قابل للتخصيص: قصدير، طلاء ذهبي فلاش، طلاء ذهبي انتقائي عند الطلب

ميزة المنتج

1. بعد محسّن للتكديس: جسم 12.5 مم + ارتفاع تكديس 2.0 مم، يحل مشكلة عدم تطابق الارتفاع لتكديس لوحات الابنة متعددة الطبقات، لا حاجة إلى فاصل إضافي.
2. عارضة اتصال نحاسية: احتفاظ زنبركي فائق مقارنة بسبائك النحاس العادية، خطر أقل للاتصال الفضفاض تحت الاهتزاز في السيناريوهات الصناعية.
3. غلاف نايلون: استقرار حراري أفضل مقارنة بـ PBT، تشوه أقل أثناء لحام الموجة لإنتاج PCBA بكميات كبيرة.
4. مسافة معيار DIN: تناسق أبعاد صارم، خطر إعادة عمل صفر عند استبدال رؤوس الإناث المكدسة بمسافة 2.54 مم من Molex / TE.
5. تخصيص مرن: تعديل عدد الأطراف والطلاء وعمود التموضع بدون تكلفة تطوير عالية؛ دعم طلبات النماذج الأولية بكميات صغيرة والإنتاج الضخم.

التطبيق

• التحكم الصناعي: وحدات طرفية PLC، لوحات جمع البيانات، وحدات تحكم التتابع
• الأجهزة المدمجة: لوحات التطوير، دروع توسيع MCU، وحدات تكديس بوابة مستشعرات إنترنت الأشياء
• الإلكترونيات الاستهلاكية: لوحات تحكم المنزل الذكي، لوحات تشغيل LED، تجميعات إمدادات الطاقة صغيرة الحجم
• الأجهزة والمقاييس: معدات الاختبار، أجهزة القياس المحمولة، لوحات فرعية مساعدة طبية لـ PCB
• الإلكترونيات المساعدة للسيارات: لوحة توسيع إشارات غير السلامة، وحدات توصيل مستشعرات داخل السيارة

خيارات التخصيص

1. تأكيد متطلبات ارتفاع التكديس: يوفر هذا النموذج فجوة تكديس 2.0 مم؛ اتصل بنا إذا كنت بحاجة إلى ارتفاع تكديس بديل.
2. الحمل الكهربائي: حافظ على التيار لكل طرف أقل من 3 أمبير؛ استخدم موصلًا بتيار أعلى إذا تجاوز خط الطاقة هذا التصنيف.
3. اختيار الطلاء: اختر طلاء الذهب الفلاش للبيئات ذات الاهتزاز العالي / الرطوبة؛ طلاء القصدير لمشاريع المستهلكين الداخلية الحساسة للتكلفة.
4. بصمة PCB: اتبع بدقة بصمة PCB ذات الصف المزدوج من خلال الثقب بمسافة 2.54 مم؛ قم بتمكين عمود التموضع إذا كان تجميعك يتطلب منع الانحراف.
5. الطرف المقابل: قم بالمطابقة مع رأس دبوس ذكر قياسي بمسافة 2.54 مم وصف مزدوج؛ تجنب خلط الأطراف المقابلة غير القياسية.
6. سيناريو درجة الحرارة: للعمل المستمر فوق 85 درجة مئوية، نوصي بملامسات مطلية بالذهب لمنع الإشارة المتقطعة الناتجة عن الأكسدة.
