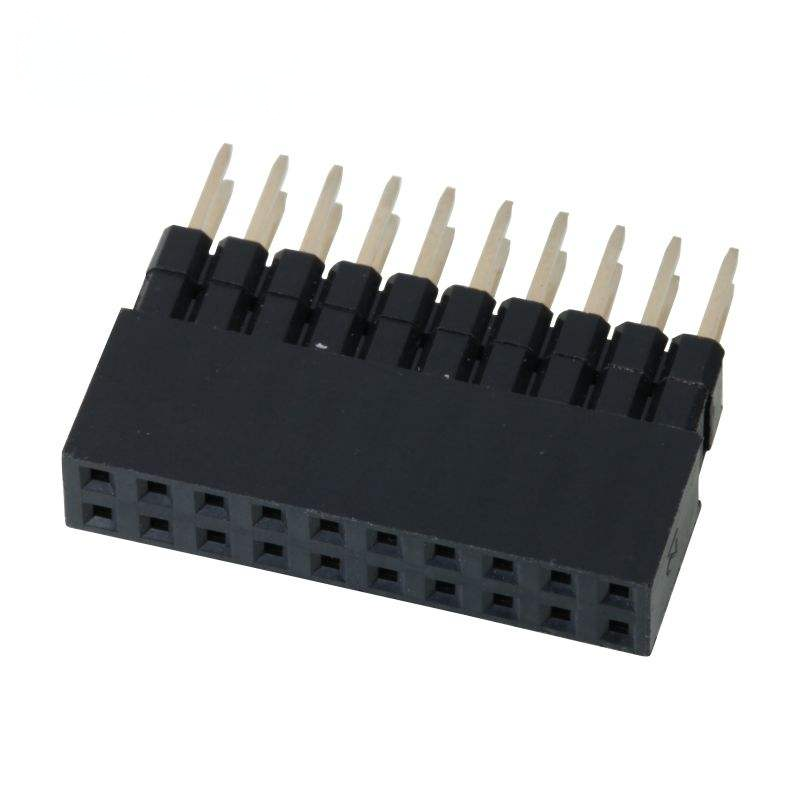

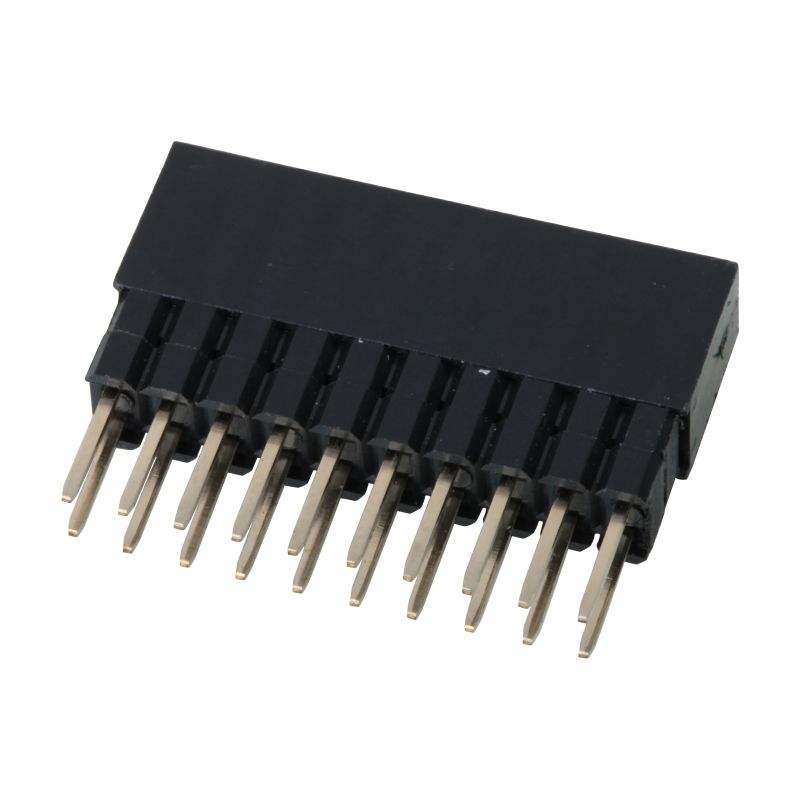

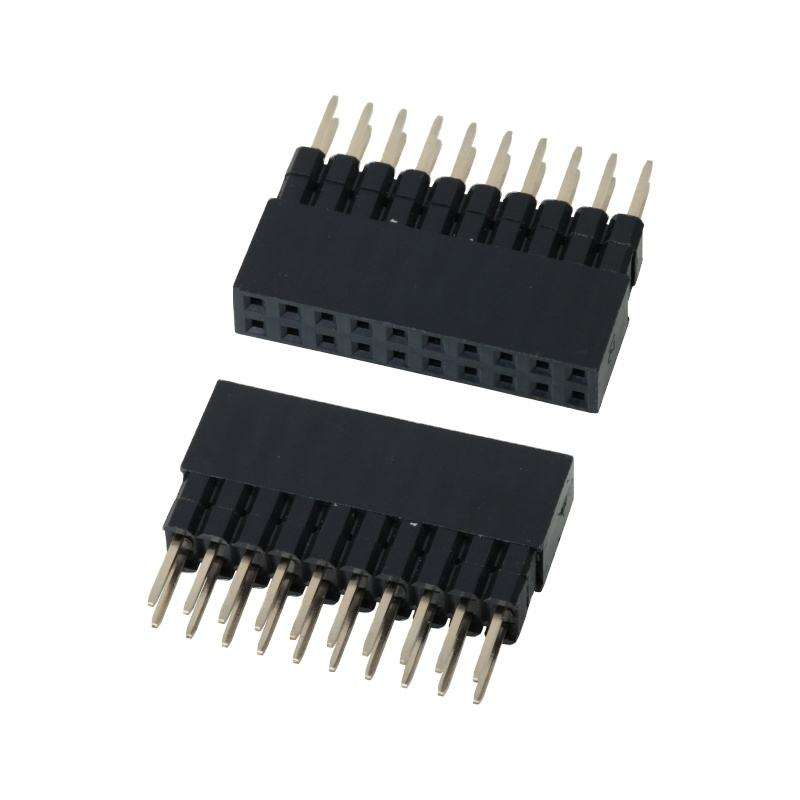

موصل أنثى برأس دبوس مزدوج الصفوف بمسافة 2.54 مم، 0.64 × 0.4 مم مربع

تسليط الضوء

• مقبس أنثوي قياسي بمسافة 2.54 مم مزدوج الصفوف، ملامس مربع 0.64 × 0.4 مم للمطابقة الدقيقة مع رأس الدبوس الذكري المطابق
• عازل عالي الحرارة UL94V-0، يدعم تجميع SMT بالتدفق العكسي والتجميع عبر الفتحة، متوافق مع RoHS و REACH
• خيارات طلاء مرنة: وميض ذهبي / 3 ميكرومتر - 30 ميكرومتر ذهب فوق نيكل، يلبي متطلبات الإشارة المعتدلة ومتطلبات التيار المعتدلة
• عدد دبابيس قابل للتخصيص على نطاق واسع (2 × 2 بحد أقصى 2 × 40 ب)، تغليف شريط وبكرة / صينية / بكميات كبيرة للإنتاج الضخم
• مقاومة تلامس منخفضة، سلامة إشارة مستقرة للوصلات بين لوحات PCB الصناعية، إنترنت الأشياء، والمدمجة

وصف المنتج

المعلمات الميكانيكية العامة

المواد والخصائص الكهربائية

دليل البيئة واللحام

ميزات المنتج

1. تصميم مزدوج الصفوف، مسافة 2.54 مم (0.100 بوصة)، بعد ملامس مربع 0.64 × 0.4 مم لمحاذاة دقيقة لرأس الدبوس
2. غلاف بلاستيكي عالي الحرارة UL94V-0، مقاوم للصدمات الحرارية بالتدفق العكسي
3. ملامسات من برونز الفوسفور / النحاس، طلاء ذهبي/قصدير قابل للتخصيص في مناطق التزاوج واللحام
4. خيارات متعددة لعدد الدبابيس: 2 × 2 ب إلى 2 × 40 ب؛ اتجاه عمودي / زاوية قائمة متاح
5. يدعم SMT بالتقاط ووضع الشريط والبكرة، وأنماط التعبئة بالصينية والكميات الكبيرة
6. متوافق مع RoHS، مؤهل لتطبيقات الإلكترونيات الاستهلاكية والصناعية وتطبيقات إنترنت الأشياء

ميزة المنتج

1. ملامس مربع 0.64 × 0.4 مم: مقارنة بالمقابس الأنثوية ذات الفتحات المستديرة الشائعة، يوفر الملامس المربع مساحة تلامس أكبر، ومقاومة تلامس أقل، وأداء أفضل ضد الاهتزاز للمعدات المعرضة للاهتزاز.
2. تجميع مزدوج التوافق: يدعم كلاً من لحام الفتحة اليدوي والإنتاج الضخم بشريط وبكرة SMT؛ سلسلة واحدة تغطي مراحل النموذج الأولي والإنتاج الضخم.
3. حل طلاء مرن: يمكن للمهندسين اختيار طلاء القصدير للمشاريع الحساسة للتكلفة أو سمك ذهب محدد لملامسات الإشارة عالية الموثوقية، وتجنب إهدار التكلفة الزائدة عن المواصفات.
4. تخصيص كامل لعدد الدبابيس: 2 × 2 ب - 2 × 40 ب يغطي معظم سيناريوهات الربط بين لوحات PCB المدمجة، مع وقت تسليم قصير للأجزاء القياسية.
5. أداء حراري مستقر: غلاف عالي الحرارة UL94V-0 يقلل من خطر ذوبان الغلاف أثناء لحام التدفق العكسي، مما يقلل من معدل رفض التجميع.

التطبيق

• اللوحة الأم للتحكم الصناعي ووحدات الاستشعار
• بوابة إنترنت الأشياء، أجهزة تحكم المنزل الذكي
• لوحات التطوير المدمجة، معدات الاختبار والقياس
• وحدات إلكترونية مساعدة طبية
• إلكترونيات مساعدة داخلية للسيارات
• الإلكترونيات الاستهلاكية، وحدات إمداد الطاقة

خيارات التخصيص

1. تأكيد المسافة: يجب أن تتطابق مع مسافة رأس الدبوس الذكري المطابق =2.54 مم، بعد الملامس 0.64 × 0.4 مم مربع.
2. تأكيد عدد الدبابيس: عد إشارات الدائرة الإجمالية؛ تنسيق مزدوج الصفوف = 2 × N موضع.
3. تحديد نوع التركيب:
   • SMT: اختر تغليف الشريط والبكرة لآلة الالتقاط والوضع
   • عبر الفتحة: اختر التعبئة بكميات كبيرة/صينية للحام اليدوي
4. الاتجاه: عمودي لتكديس اللوحات؛ زاوية قائمة للربط بين اللوحات في اتجاه جانبي.
5. اختيار الطلاء:
   • الدبابيس غير الإشارية الحساسة للتكلفة: مطلية بالقصدير
   • مسار الإشارة/بيئة الاهتزاز: مطلية بالذهب (تأكيد متطلبات سمك الذهب)
6. بيئة التشغيل: إذا كنت تعمل تحت درجة حرارة مستمرة > 85 درجة مئوية، اختر إصدار غلاف PA6T.
7. قم بتنزيل ورقة البيانات الخاصة بنا وبصمة PCB لاستيرادها في المكتبة قبل تخطيط PCB.
