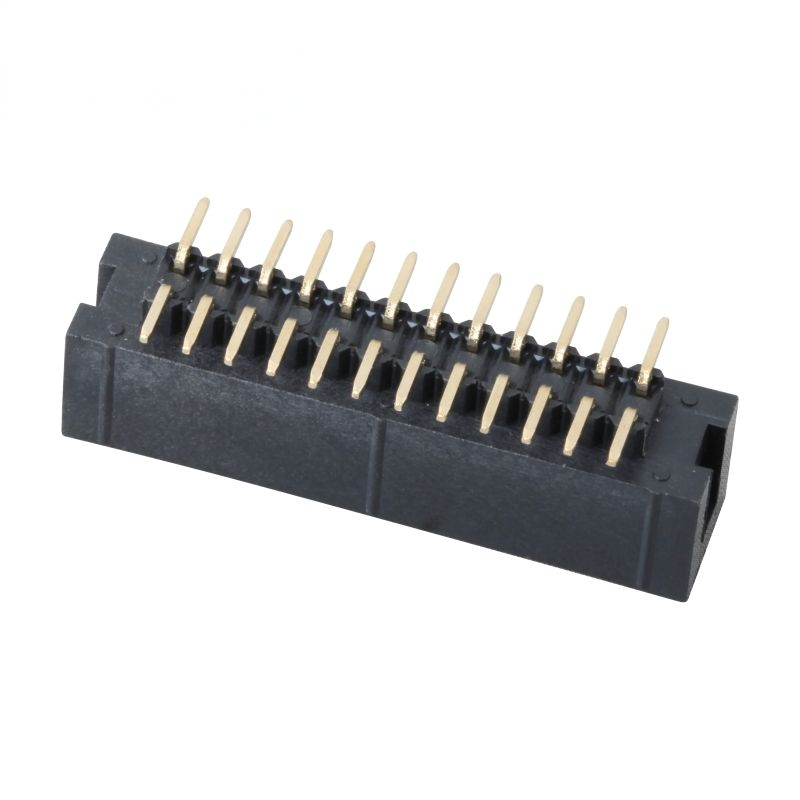

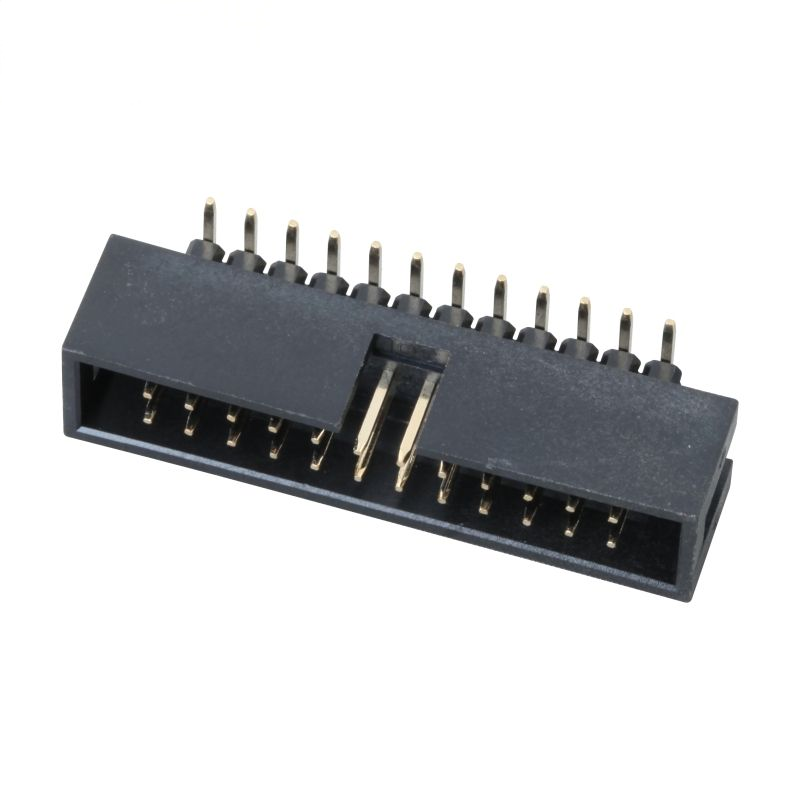

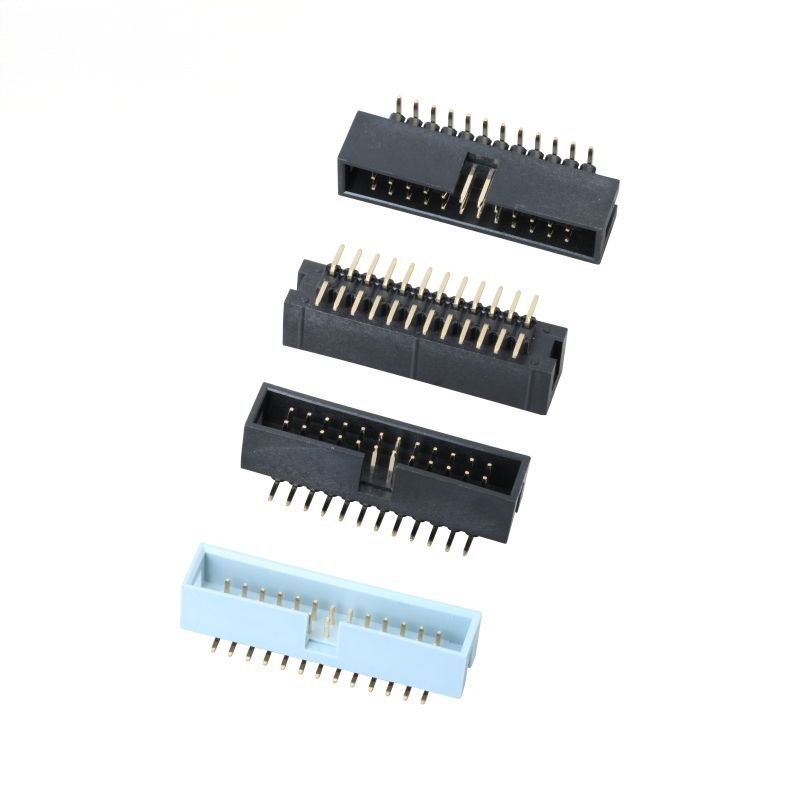

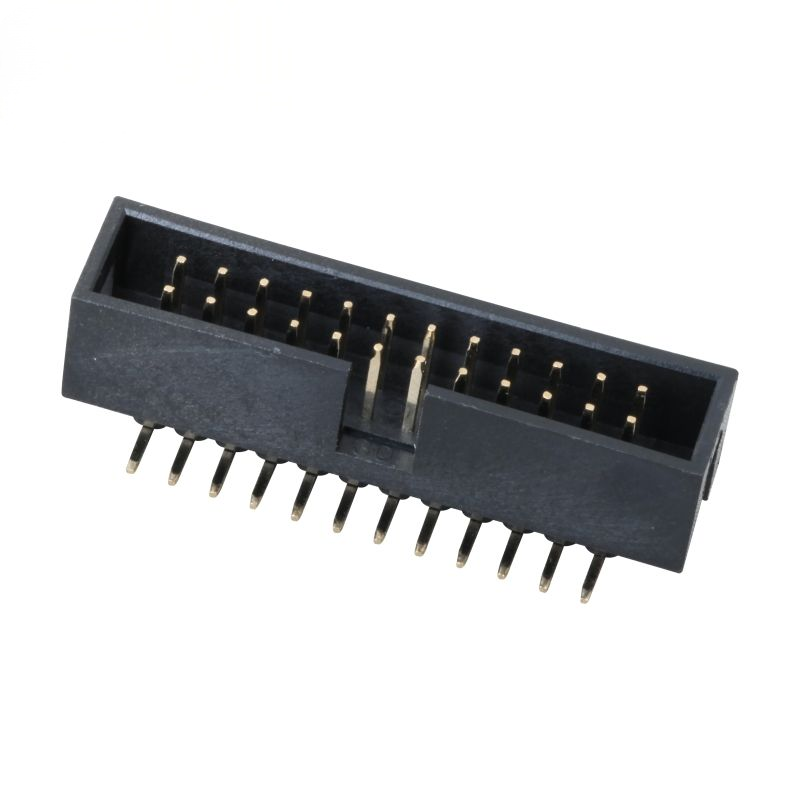

2.54-2xnPLB-H=8.8-SMT=10.5-SS رأس صندوق 2.54 مم 3.0 أمبير مكونات إلكترونية

تسليط الضوء

• رأس صندوق مغلف SMT قياسي مزدوج الصف بمسافة 2.54 مم، ارتفاع إجمالي H=8.8 مم، ملف PCB إجمالي 10.5 مم، هيكل تقوية من الفولاذ المقاوم للصدأ (SS) لمقاومة التشوه
• 3.0 أمبير لكل دبوس تصنيف مستمر، نقاط اتصال نحاسية مربعة 0.64 مم، طلاء اختياري بالذهب / القصدير فوق النيكل لوحات الدوائر المطبوعة الحساسة للإشارة أو الحساسة للتكلفة
• يمنع غلاف التوجيه المستقطب الاقتران العكسي؛ بصمة محسّنة للاختيار والموضع لتجميع SMT بالتدفق العالي الحجم
• عازل PA6T عالي الحرارة UL94V-0، متوافق مع RoHS-REACH، عدد الدبابيس قابل للتكوين 6P-64P للتوصيل من سلك إلى لوحة / لوحة إلى لوحة

وصف المنتج

المعلمات الميكانيكية العامة

المواد والخصائص الكهربائية

دليل البيئة واللحام

ميزات المنتج

1. غلاف توجيه مقوى بالفولاذ المقاوم للصدأ يقاوم تشوه الغلاف أثناء التجميع واهتزازات المجال
2. إنهاء تركيب سطحي SMT، مصمم خصيصًا لوضع تلقائي بالشريط والبكرة؛ لا يتطلب حفر ثقوب عبر PCB
3. مفتاح استقطاب مدمج يلغي خطر الإدخال العكسي، ويتجنب تلف الدائرة الناتج عن الاقتران الخاطئ
4. نقاط اتصال نحاسية مربعة 0.64 مم توفر قوة اتصال مستقرة؛ خيارات طلاء متعددة (ذهب فلاش، 3 ميكرومتر ذهب، قصدير-نيكل) متاحة
5. عازل PA6T عالي الحرارة UL94V-0 يتحمل إجهاد حرارة لحام التدفق الخالي من الرصاص
6. نطاق عدد دبابيس معياري: 6P ~ 64P صف مزدوج، يدعم تخصيص عدد الدبابيس حسب OEM
7. متوافق مع RoHS و REACH، خيار قليل الهالوجين متاح للمشاريع الصناعية والطبية

ميزة المنتج

1. تقوية من الفولاذ المقاوم للصدأ SS: مقارنة برؤوس الصناديق البلاستيكية العادية فقط، يتحسن الأداء ضد الالتواء والصدمات للأجهزة الصناعية المعرضة للاهتزاز، مما يقلل من خطر تشقق الغلاف أثناء الاختيار والموضع.
2. ارتفاع إجمالي دقيق 10.5 مم: يتوافق مع متطلبات الخلوص الميكانيكي للعديد من أنظمة كابلات IDC 2.54 مم القديمة؛ بديل مباشر لرؤوس الصناديق الرئيسية في السوق دون إعادة تصميم PCB.
3. أداء كهربائي متوازن: تصنيف 3 أمبير لكل دبوس يغطي خطوط الإشارة وخطوط الطاقة منخفضة الطاقة؛ خيارات الطلاء المرنة تقلل تكلفة قائمة المواد لسيناريوهات غير عالية السرعة مع دعم الطلاء الذهبي لدوائر الإشارة عالية الموثوقية.
4. هندسة محسّنة لـ SMT: بصمة لحام مستقرة تقلل من خطر تكون القبور في الإنتاج الضخم؛ تعبئة الشريط والبكرة تغذي آلات SMT مباشرة، مما يقلل تكلفة العمالة اليدوية.
5. دعم عينات سريع: يمكن أخذ عينات من عدد الدبابيس وسمك الطلاء المخصص في وقت قصير للتحقق الهندسي.

التطبيق

• لوحات التحكم الصناعية، وحدات طرفية PLC
• بوابة إنترنت الأشياء، وحدات اكتساب المستشعرات
• معدات إلكترونية مساعدة طبية
• لوحات تحكم المنزل الذكي الرئيسية
• لوحات دوائر مطبوعة لأجهزة الاختبار والقياس
• توصيل داخلي من سلك إلى لوحة في طرف الاتصالات
• اتصال إشارة معدات الأتمتة

خيارات التخصيص

1. تأكيد عدد الدبابيس المطلوب: صف مزدوج، إجمالي دبابيس من 6P-64P؛ حدد عدد الدبابيس الدقيق عند تقديم الاستعلام.
2. اختيار الطلاء:
   • قصدير-نيكل: مُحسّن التكلفة، دوائر إشارة للأغراض العامة، بيئة رطوبة عادية
   • 3 ميكرومتر ذهب فوق نيكل: مفضل لظروف الخدمة التي تتعرض للاهتزاز، أو درجات الحرارة العالية، أو الخدمة الطويلة
3. فحص ميكانيكي: تحقق من خلوص الارتفاع الإجمالي 10.5 مم داخل غلافك؛ تأكد من أن الشريك المقترن هو مقبس كابل شريطي قياسي 2.54 مم IDC.
4. التجميع: اختر الشريط والبكرة لوضع SMT تلقائيًا؛ صينية/أنبوب للدفعات الصغيرة الأولية.
5. متطلبات خاصة: أبلغنا إذا كانت هناك حاجة إلى مادة قليلة الهالوجين أو طبية.
