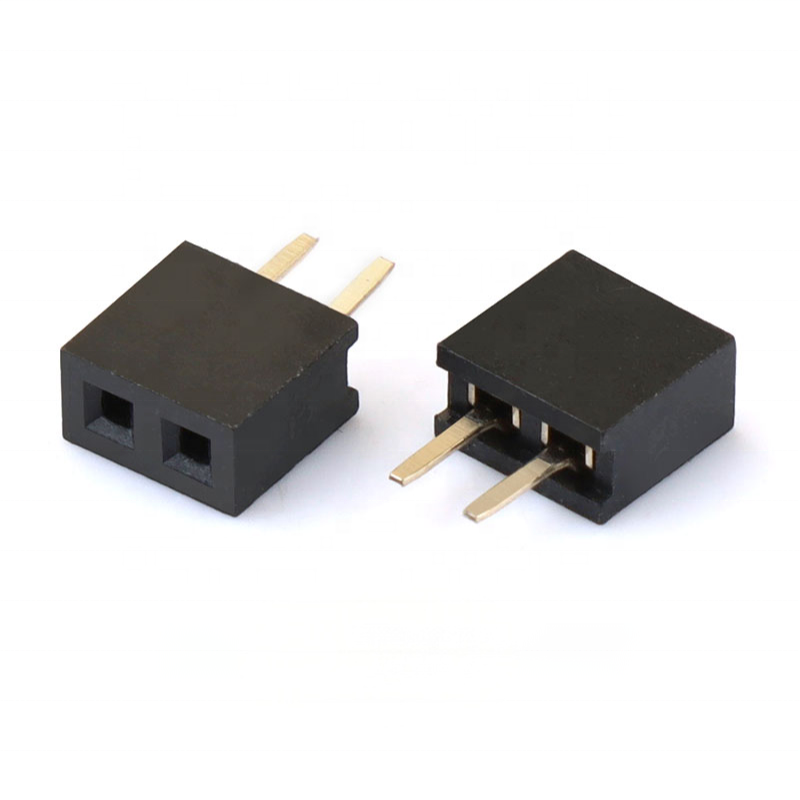

موصل رأس دبوس أنثى DIP عمودي بصف واحد 1*2P أنثى 2.0 مم

تسليط الضوء

• مسافة 2.0 مم، صف واحد 2 موضع عمودي DIP تركيب عبر الفتحة، بصمة مدمجة لتوصيل وصلة قفز بسيطة للإشارة / الطاقة المنخفضة
• ملامسات زنبركية من البرونز الفوسفوري، قوة إمساك مستقرة، مقاومة للانفصال تحت ظروف الاهتزاز الطفيفة
• عازل أسود مقاوم لدرجات الحرارة العالية UL94V-0، متوافق مع عملية اللحام بالموجة القياسية
• خيارات طلاء مرنة: قصدير/ذهب فلاش / ذهب انتقائي؛ متوافق مع RoHS و REACH للتوريد العالمي للمصنعين الأصليين
• بديل مباشر لسلسلة رؤوس الدبابيس الأنثوية القياسية الصناعية ذات مسافة 2.0 مم، وقت تسليم قصير للإنتاج الضخم

وصف المنتج

المعلمات الميكانيكية العامة

خصائص المواد والكهرباء

دليل البيئة واللحام

ميزات المنتج

1. تصميم صف واحد 2 دبوس عمودي مستقيم DIP عبر الفتحة، حل اتصال بسيط بخطين
2. شعاع تلامس زنبركي من البرونز الفوسفوري، ضغط تلامس ثابت، يقلل من خطر الإشارة المتقطعة تحت الاهتزاز
3. غلاف بلاستيكي أسود مقاوم لدرجات الحرارة العالية UL94V-0، مقاوم للصدمات الحرارية للحام، لا ذوبان أو تشوه أثناء اللحام بالموجة
4. خيارات تشطيب سطح التلامس المتعددة اختيارية: طلاء القصدير، قاعدة نيكل مع ذهب فلاش، طلاء ذهب انتقائي لمتطلبات دورة حياة مختلفة
5. بصمة قياسية، متوافقة مباشرة مع رؤوس الدبابيس الذكور ذات مسافة 2.0 مم السائدة
6. مادة خام متوافقة مع RoHS، تدعم شهادة المنتج النهائي الاستهلاكي والصناعي

ميزة المنتج

1. موثوقية ميكانيكية DIP: يوفر اللحام عبر الفتحة احتفاظًا أقوى بكثير باللوحة المطبوعة من الإصدار SMT؛ مناسب للتجميعات المعرضة لضغط التوصيل والفصل أو الاهتزاز الطفيف
2. تكوين 2 دبوس مستهدف: مُحسَّن لزوج الطاقة والأرضي، وصلات إشارة تشغيل بسيطة؛ يتجنب الدبابيس الزائدة لاحتلال الحد الأدنى من مساحة اللوحة المطبوعة
3. تلامس برونزي فوسفوري مضبوط بالزنبرك: استقرار تلامس أفضل من أطراف النحاس العادية؛ يقلل من فشل المجال الناجم عن ضعف التلامس في بيئة الاهتزاز
4. حل طلاء مرن من حيث التكلفة: طلاء القصدير للمنتجات الاستهلاكية الحساسة للتكلفة بكميات كبيرة؛ ذهب فلاش / انتقائي للأجهزة الصناعية ذات دورات الاقتران المتكررة، لا يوجد هدر تكلفة زائد عن المواصفات
5. قابلية التشغيل البيني القياسية: تتبع البصمة وأبعاد الاقتران معايير مسافة 2.0 مم على مستوى الصناعة، استبدال سهل لقائمة المواد (BOM) بدون إعادة تصميم اللوحة المطبوعة

التطبيق

• وحدات استشعار إنترنت الأشياء ووحدات التحكم اللاسلكية
• لوحات التحكم المدمجة، واجهات الإشارة المساعدة
• الأجهزة المنزلية الذكية، لوحات دوائر التحكم الصغيرة
• أطراف الإشارة المساعدة الصناعية، توصيل وصلة القفز للوحة ذات الطاقة المنخفضة
• تركيبة الاختبار، أجهزة تطوير النماذج الأولية

خيارات التخصيص

1. تأكيد الجزء المقترن: يجب أن يقترن مع رأس دبوس ذكور بصف واحد ومسافة 2.0 مم; سيؤدي عدم تطابق المسافة إلى تلف التجميع وتلامس سيء
2. التركيب: اختر هذا الإصدار العمودي DIP عندما تكون هناك حاجة إلى تثبيت ميكانيكي قوي؛ قم بالتبديل إلى متغير SMT إذا كنت بحاجة إلى تجميع كامل للتركيب السطحي
3. اختيار الطلاء:
   • طلاء القصدير: منتج استهلاكي منخفض التكلفة، عدد قليل من دورات الاقتران
   • نيكل+ذهب فلاش: معدات صناعية، توصيل وفصل متكرر، بيئة تشغيل رطبة
4. انخفاض القدرة الكهربائية: تحت ظروف العمل المستمر ودرجة الحرارة المحيطة العالية، قم بتقليل التيار إلى ≤ 70% من القيمة المقدرة
5. بصمة اللوحة المطبوعة: اتبع بدقة رسم الأبعاد الخاص بنا؛ لا تقم بتعديل حجم الوسادة بشكل عشوائي لمنع اللحام البارد أو ظاهرة حجر شاهد القبر

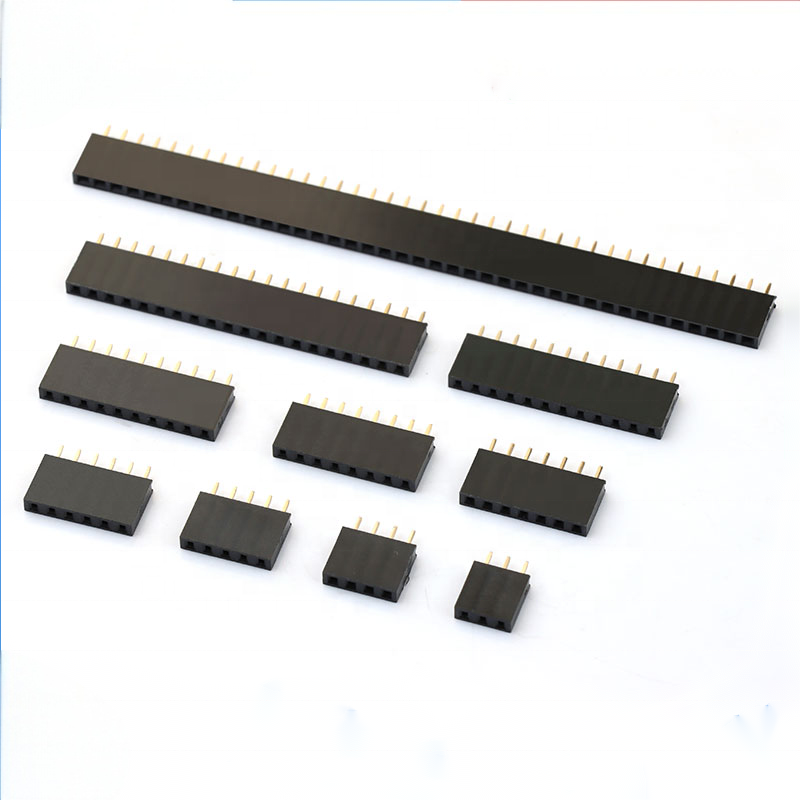

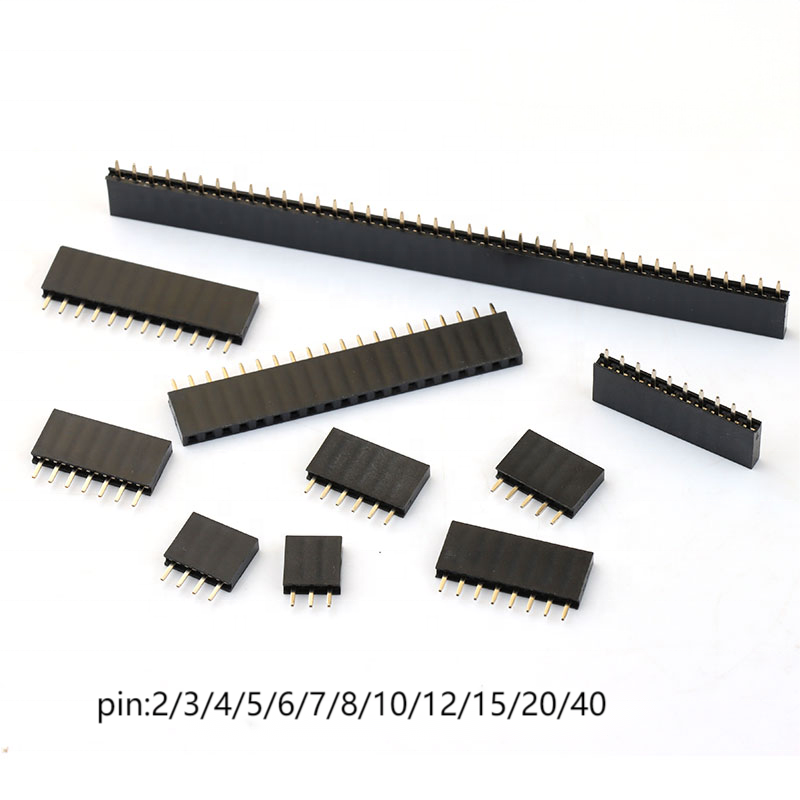

6. إذا كنت بحاجة إلى المزيد من المواضع، فنحن ندعم تخصيص رؤوس الدبابيس الأنثوية ذات الصف الواحد من 1×3P إلى 1×40P
