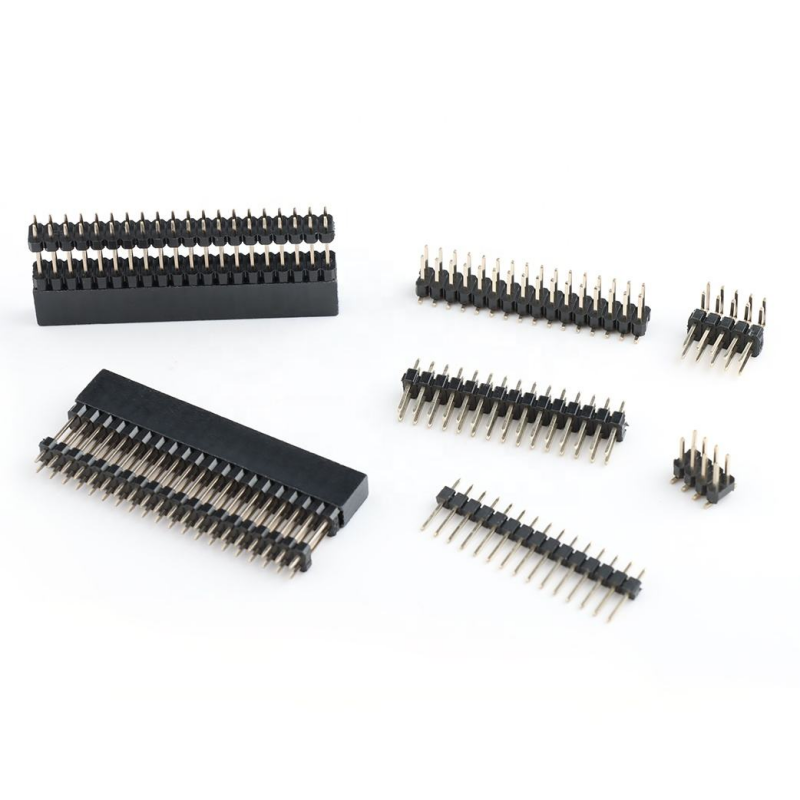

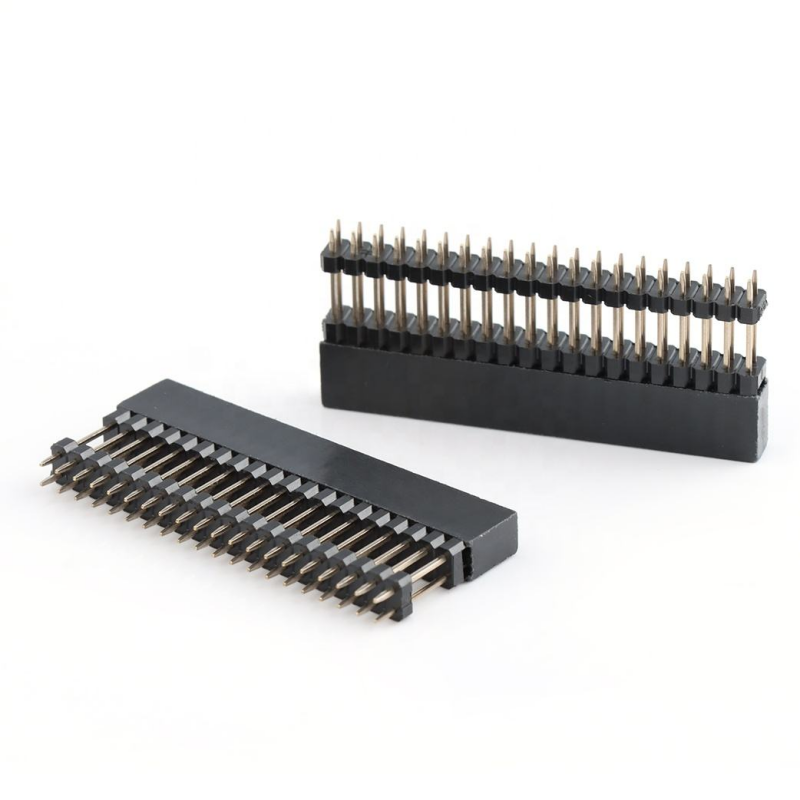

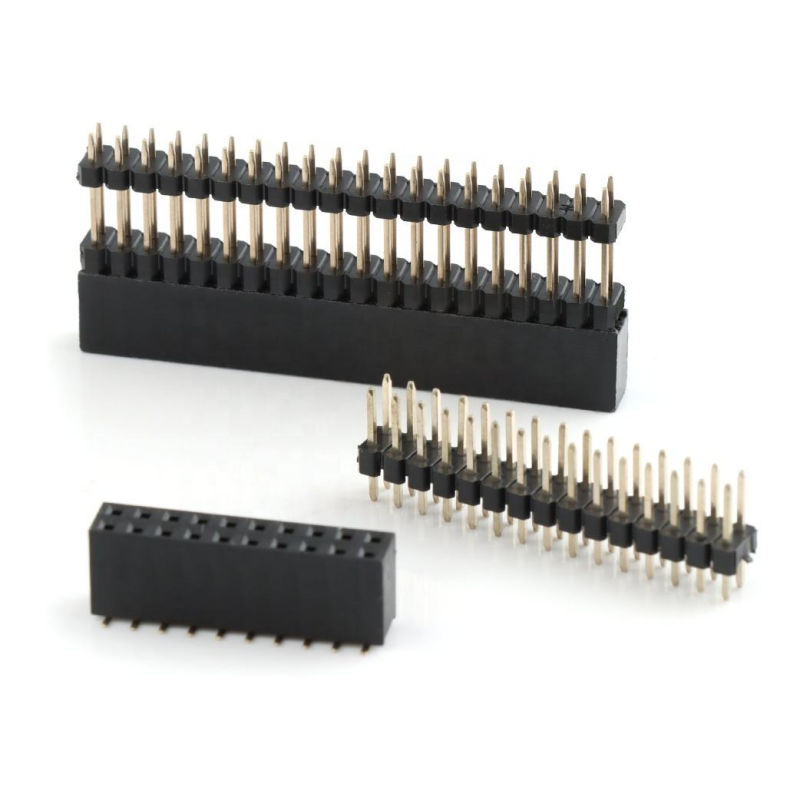

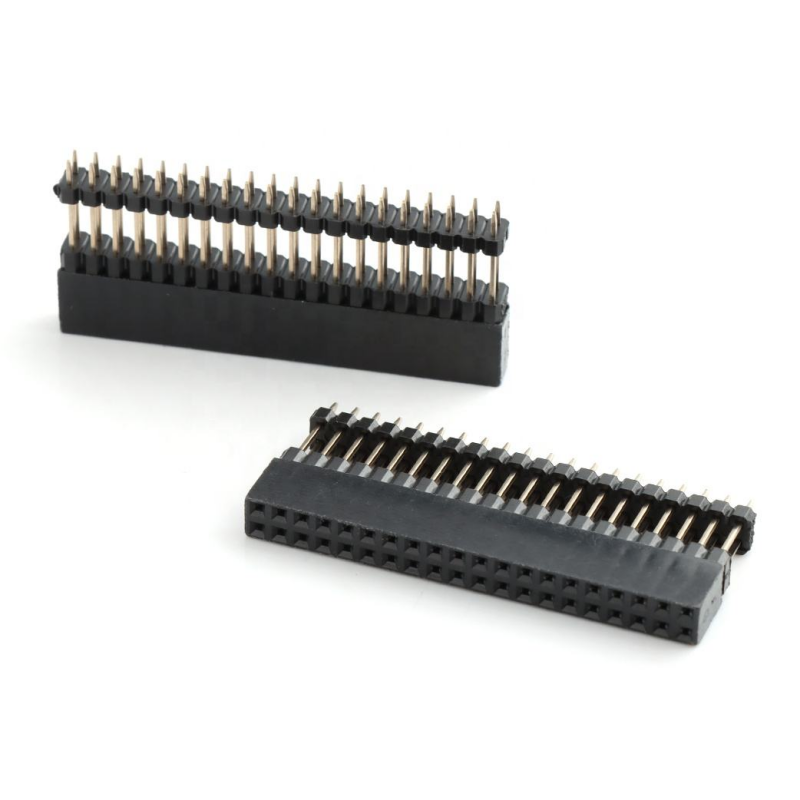

موصل رأس دبوس مزدوج الصف 2.54 مم ارتفاع 220 دبوس رأس تكديس مستقيم 0.1 بوصة رأس أنثى

تسليط الضوء

• جسم تكديس مرتفع، خلوص عمودي إضافي لتخطيط تكديس المكونات على اللوحة
• قياسي 2.54 مم (0.1 بوصة) مزدوج الصف 2 × 20 دبوس، متوافق تمامًا مع رؤوس الدبابيس الذكور الرئيسية 0.1 بوصة
• تصميم عمودي مستقيم من خلال الفتحة، احتفاظ ميكانيكي قوي للتركيب والفصل المتكرر
• عازل مقاوم للهب UL94-V-0، متوافق مع RoHS، يدعم خيارات الطلاء بالقصدير / الذهب الانتقائي
• ارتفاع تكديس قابل للتخصيص، طول الدبوس وسمك الطلاء للمشاريع الصناعية والنماذج الأولية

رؤوس الدبابيس هي موصلات معدنية صلبة ملحومة على لوحة الدوائر وتبرز لاستقبال اتصال من مقبس أنثوي. بينما رؤوس الدبابيس (غالبًا ما تسمى PH، أو رؤوس) هي ذكور بحكم تعريفها، فإن المكافئات الأنثوية شائعة جدًا أيضًا، ونشير إليها باسم رؤوس أنثوية (FH) أو موصلات رؤوس.
التباعد: 1.27 مم / 2.0 مم / 2.54 مم
المادة: مادة العازل: PA6T / PBT
مادة التلامس: نحاس / برونز الفوسفور
الشكل: منحني / مستقيم
الدبوس: 2-40 دبوس

وصف المنتج

المعلمات الميكانيكية العامة

المواد والخصائص الكهربائية

دليل البيئة واللحام

ميزات المنتج

1. مزدوج الصف 2 × 20 دبوس (40 تلامسًا)، 2.54 مم / 0.1 بوصة تباعد قياسي، قابل للتشغيل المتبادل مع رؤوس الدبابيس الذكور 0.1 بوصة المتوفرة في السوق
2. غلاف عازل مرتفع، زيادة خلوص التكديس لتجنب تصادم المكونات بين لوحات الدوائر المكدسة
3. بناء عمودي مستقيم من خلال الفتحة؛ تحديد الموضع المستقر أثناء اللحام الموجي
4. مقابس تلامس أنثوية محملة بنابض، قوة إمساك ثابتة لمنع الاتصال المتقطع
5. غلاف أسود PA6T / PBT، مقاومة لهب UL94-V-0، نطاق درجة حرارة تشغيل واسع
6. خيارات طلاء متعددة: قصدير نقي، وميض ذهبي انتقائي فوق قاعدة نيكل لمتطلبات دورة حياة مختلفة
7. متوافق مع RoHS و REACH، متاح لتعديل أبعاد OEM (طول الدبوس، ارتفاع التكديس، عدد الدبابيس)

ميزة المنتج

1. ميزة التكديس المرتفع: يحل مشكلة التداخل عند تركيب مكونات طويلة على لوحات دوائر متداخلة؛ لا حاجة لتعديل تخطيط لوحة الدوائر. يختلف عن رؤوس الإناث العادية منخفضة المظهر.
2. قابلية التبادل: تفاوت دقيق في أبعاد التباعد 2.54 مم، يتزاوج مباشرة مع رؤوس الدبابيس الذكور العامة 0.1 بوصة من البائعين الرئيسيين.
3. الموثوقية الميكانيكية: يوفر اللحام من خلال الفتحة مقاومة سحب أقوى بكثير من رؤوس SMT، ومناسب للأجهزة تحت الصدمات والاهتزازات.
4. حل طلاء مرن من حيث التكلفة: الذهب الانتقائي فقط في منطقة اقتران التلامس يوازن بين عمر الخدمة وتكلفة فاتورة المواد، بدلاً من الطلاء الذهبي المكلف لكامل السطح.
5. مرونة الهندسة: دعم التعديل على ارتفاع التكديس، وطول ذيل الدبوس، وعدد الدبابيس للتكيف السريع للمشروع.

التطبيق

• لوحات التحكم المدمجة ووحدات التحكم الصناعية
• بوابة إنترنت الأشياء، وحدات اكتساب المستشعرات
• دروع توسيع الكمبيوتر أحادي اللوحة، منصات تطوير النماذج الأولية
• معدات الأتمتة، أدوات الاختبار والقياس
• الإلكترونيات الاستهلاكية، وحدات تكديس إمدادات الطاقة
• المعدات الطبية المساعدة، لوحات الأجهزة الطرفية للاتصالات

خيارات التخصيص

1. تأكيد الجزء المتزاوج: يجب أن يتطابق مع رأس دبوس ذكر مزدوج الصف بتباعد 2.54 مم؛ تحقق من حجم مربع الدبوس وعمق الاقتران.
2. تخطيط ارتفاع التكديس: قم بقياس أطول مكون على لوحة الدوائر السفلية، واختر ارتفاع غلاف مرتفع كافٍ لمنع الاصطدام المادي.
3. التركيب: هذا من نوع الفتحة؛ تأكد من أن بصمة لوحة الدوائر تتطابق مع تخطيط وسادة الفتحة. لا تستخدم لخطوط تجميع SMT فقط.
4. اختيار الطلاء: طلاء بالقصدير لاتصالات ثابتة ذات دورات اقتران منخفضة؛ ذهب انتقائي للاقتران المتكرر أو البيئات الصناعية الرطبة.
5. تخفيض التيار: قم بتخفيض التيار لكل دبوس في التطبيقات المختلطة عالية الكثافة للإشارات والطاقة.
6. طلب مخصص: إذا لم يكن 2 × 20 القياسي مناسبًا، يمكننا قطع أو تشكيل متغيرات أخرى لعدد الدبابيس.
