2.0mm Pitch Female Pin Header SMT 2 * 9pin صفوف مزدوجة رابط Pin Header

أبرز

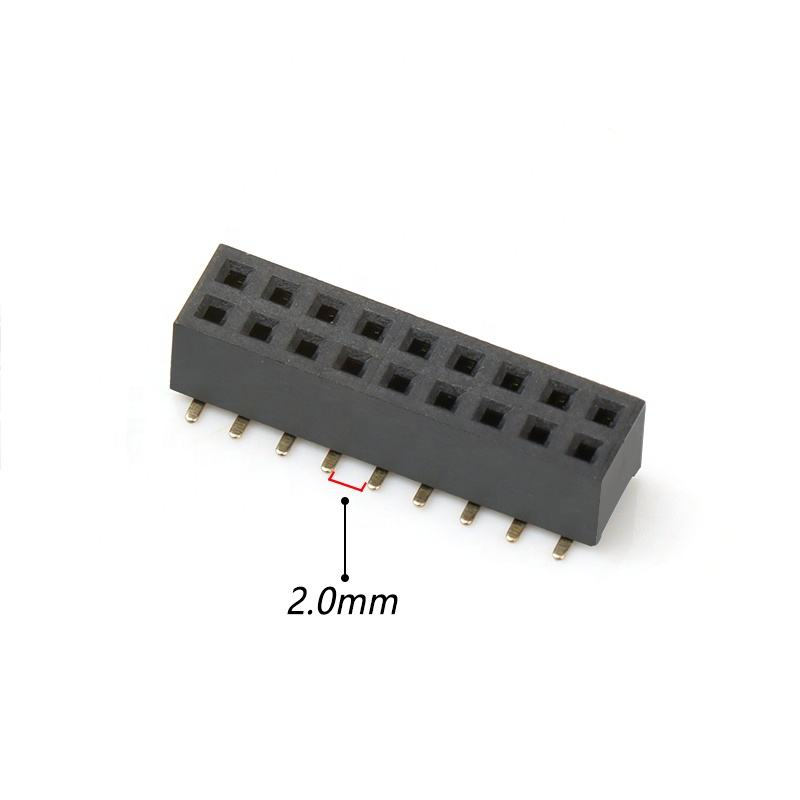

• 2.0mm مساحة، صف مزدوج 2 × 9Pin SMT تصميم سطح-تثبيت، يوفر البصمة PCB مقابل نظيره 2.54mm
• غطاء PA6T عالي الحرارة ، متوافق مع خطوط تجميع إعادة اللحام القياسية

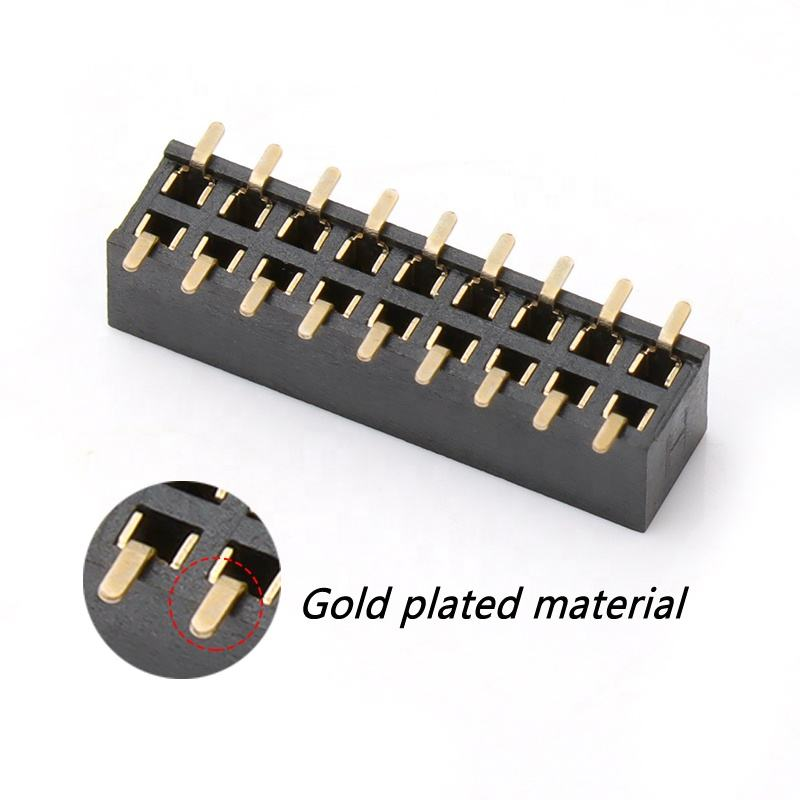

• جهات الاتصال الفوسفورية البرونزية، التصفية الذهبية الاختيارية، إشارة مستقرة ومقاومة اتصال منخفضة
• البصمة القياسية، واستبدال التقطيع لمكافئات الصناعة السائدة
• تتوافق مع RoHS و REACH ؛ تعبئة الصحنات للإنتاج الضخم SMT

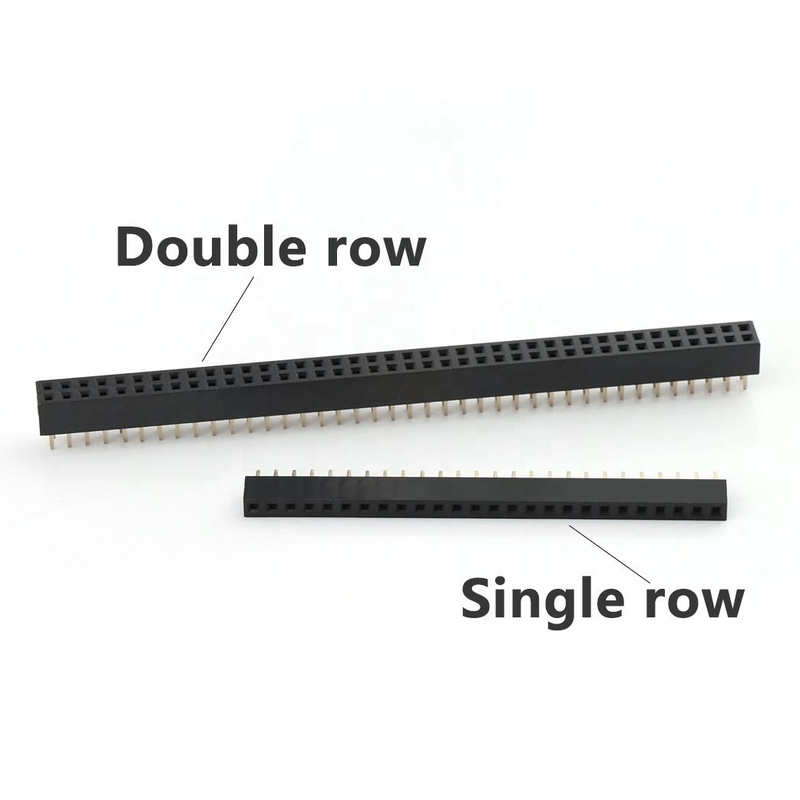

رؤوس الدبابيس هي عبارة عن موصلات معدنية صلبة يتم لحامها على لوحة الدوائر وتلتصق لتلقي اتصال من منفذ أنثى. في حين أن رؤوس الدبابيس (غالبا ما تسمى PH ،أو الرؤوس) هي الذكور حسب التعريف، المكافئات الإناثية شائعة جدا، ونحن نشير إليها باسم الرؤوس الإناث (FH) أو وصلات الرؤوس.
(بيتش)1.27mm/2.0mm/2.54mm
المواد: عازل المواد: PA6T/PBT
مادة الاتصال: النحاس / الفوسفور البرونز
الشكل: منحني / مستقيم
دبوس: 2-40 دبوس
الطول:8.5 ملم/9.5 ملم/10.5 ملم/11.5 ملم

وصف المنتج

المعلمات الميكانيكية العامة

خصائص المواد والكهرباء

دليل البيئة واللحام

خصائص المنتج

1. تكوين صفين 2 × 9Pin ، 18 وضعية اتصال إجمالية لنقل إشارة متعددة القنوات
2. ملف تعبئة سطحي SMT ، يناسب تجميع إعادة التدفق الآلي ؛ لا يلزم حفر PTH
3. عازل PA6T عالي درجة الحرارة UL94V-0 ، يقاوم التشوه الحراري أثناء عملية إعادة التدفق
4. توفر محطات اتصال الفوسفور والبرونز أداءً جيدًا للربيع في دورات التزاوج المتكررة
5. خيارات طلاء مرنة: الفلاش الذهبي / القصدير على النيكل لتوازن التكلفة ومقاومة التآكل
6. نمط أرضي قياسي لـ PCB ، استيراد سهل للمكتبة لـ Altium ، KiCad ، Cadence
7. لون الغطاء الأسود؛ تعبئة الدرج لإنتاج SMT السريع للاختيار والوضع
8. تتوافق مع RoHS و REACH للوصول إلى السوق العالمية

ميزة المنتج

1. تخطيط توفير المساحة: 2،0 ملم مساحة يقلل من مساحة PCB المحتلة مقارنة مع الرؤوس التقليدية 2.54 ملم، مثالية للأجهزة المدمجة المدمجة.
2. مناسبة للإنتاج الجماعي: يعمل تصميم SMT المعبأة بالصناديق بسلاسة مع آلات الاختيار والوضع ، مما يقلل من تكلفة عمل التجميع.
3. أداء اتصال موثوق به: المحطات الفوسفورية البرونزية تحافظ على قوة الربيع المستقرة بعد التشغيل المتكرر ، وتجنب أخطاء الإشارة المتقطعة.
4. سهولة الهندسة: البصمة القياسية، مكتبة PCB جاهزة للاستخدام، تقصر دورة التحقق من صحة الأجهزة.
5. طلاء مرن من حيث التكلفة: تحديد طلاء القصدير لتطبيقات الإشارة العامة؛ طلاء الذهب لبيئات العمل عالية الاهتزاز / الرطوبة العالية.
6. قابلية الاستبدال: متوافق مع الأجزاء المكافئة للسوق السائدة ، يدعم استبدال BOM دون إعادة التصميم.

التطبيق

• لوحات التحكم المدمجة ووحدات بوابة إنترنت الأشياء
• أجهزة الاستشعار الصناعي واكتساب البيانات
• معدات التحكم المساعدة الطبية
• جهاز تحكم منزلي ذكي PCBA
• لوحات واجهة محيطية LCD / عرض
• الاتصال الداخلي لأداة الاختبار والقياس
• مجموعات إلكترونية غير آمنة للسيارات الداخلية

خيارات التخصيص

1. تأكيد المسافة: حدد بدقة رأس الذكر المتزاوج 2.0 ملم؛ الخلط مع مسافة 2.54 ملم سيسبب تلف التجميع.
2. نوع التثبيت: اختر هذا الإصدار SMT إذا كان مشروعك يتطلب معالجة SMT كاملة؛ اختر نوع ثقب خلال إذا كان اللحام اليدوي هو السائد.
3. اختيار الطلاء:
   • القصدير والنيكل: لدورات إشارات الرطوبة العادية في الداخل، فعالة من حيث التكلفة.
   • طلاء الفلاش بالذهب: للعمل في الخارج أو في سيناريوهات كثيفة الاهتزازات أو الرطوبة العالية.
4. تذكير حراري: يجب أن يتبع تصميم منصة PCB نمط الأرض الموصى به ؛ تجنب حركة القطع القصيرة في المنصة أثناء التدفق.
5. الحد الأقصى للتيار: كل دبوس 2A. لا تستخدم في حلقات إمدادات الطاقة الثقيلة التي تتجاوز المعايير المسجلة.
6. التحقق من التزاوج: تحقق من إجمالي متطلبات 18 دبوسًا (2 × 9) ؛ اتصل بنا للتخصيص إذا كنت بحاجة إلى أعداد دبوس أخرى.
