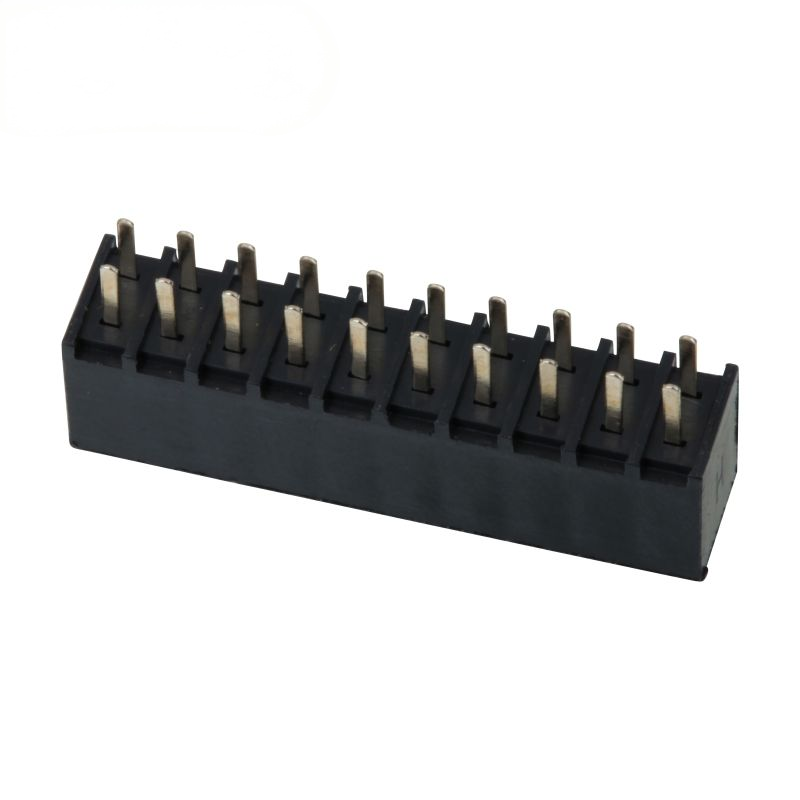

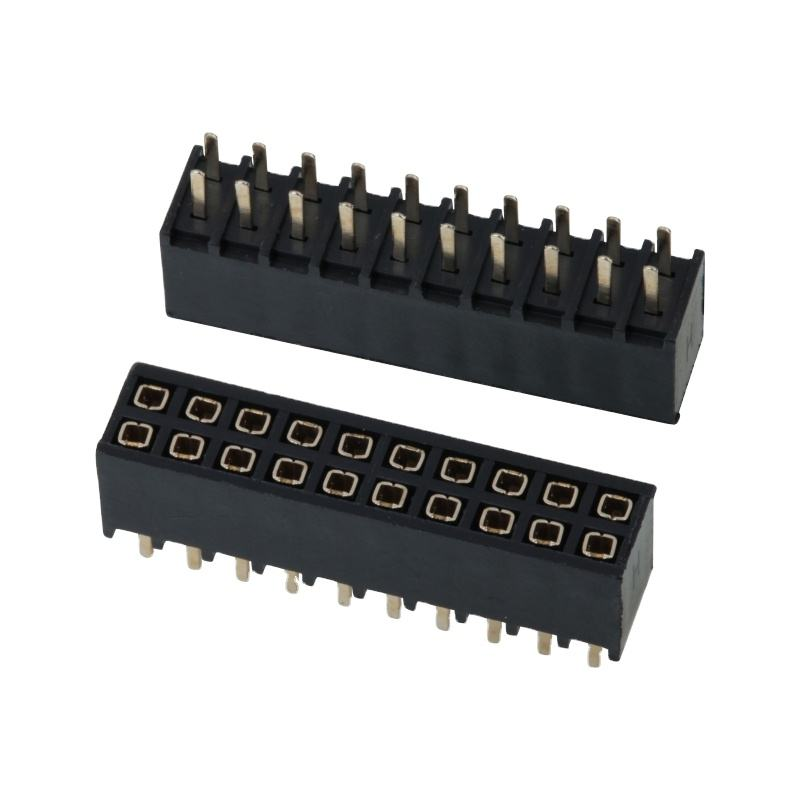

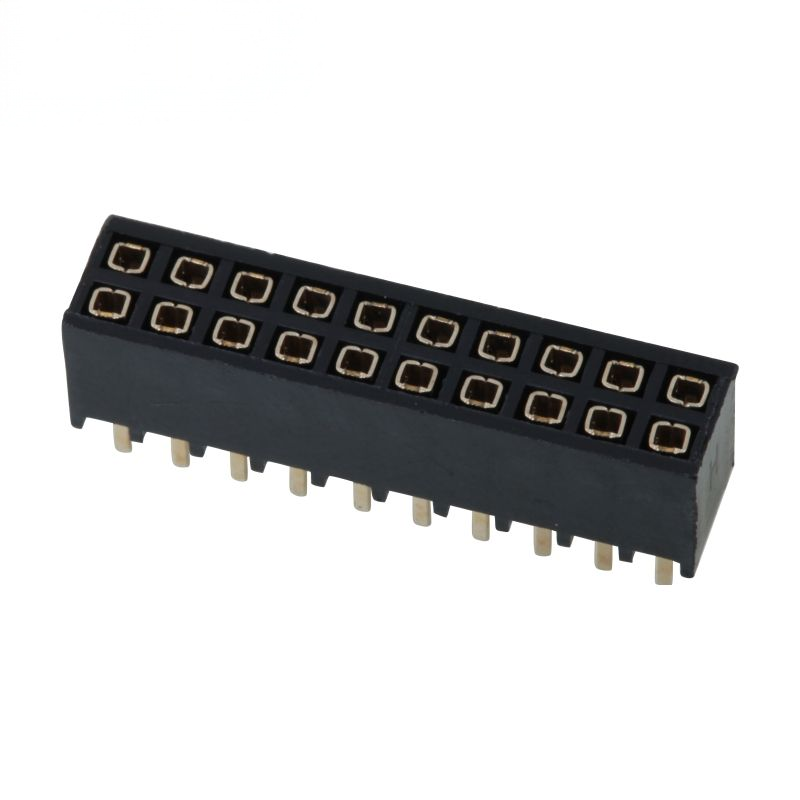

موصل رأس أنثى DIP بمسافة 2.54 مم، صف مزدوج، رأس أنثى مستقيم، شريط دبوس

موصل شريحة دبوس أنثى مستقيمة مزدوجة الصف DIP بمسافة 2.54 مم

تسليط الضوء

• رأس أنثى DIP مزدوج الصف بمسافة قياسية صناعية 2.54 مم (0.100 بوصة) بفتحات تمر عبر اللوحة، وتوافق كامل مع رؤوس الدبابيس الذكور القياسية بمسافة 2.54 مم
• أطراف تلامس من البرونز الفوسفوري، طلاء اختياري بالذهب/القصدير، تلامس مستقر تحت الاهتزاز والتزاوج المتكرر
• غلاف PBT عالي الحرارة UL94-V0، متوافق مع عمليات اللحام بالموجة وإعادة العمل اليدوي
• نطاق واسع لعدد الدبابيس من 2×2P إلى 2×40P، يتوفر ارتفاع مخصص لذيل الدبوس/العازل لمشاريع OEM
• متوافق مع RoHS و REACH، حل فعال من حيث التكلفة لتكديس اللوحات وتوصيل النماذج الأولية

وصف المنتج

المعلمات الميكانيكية العامة

المواد والخصائص الكهربائية

دليل البيئة واللحام

ميزات المنتج

1. تركيب رأسي DIP مزدوج الصف مستقيم عبر اللوحة، تثبيت ميكانيكي قوي للوحة PCB ضد الصدمات والاهتزازات
2. مسافة قياسية 2.54 مم، متوافق تمامًا مع بصمات رؤوس الدبابيس الذكور الرئيسية بمسافة 2.54 مم والمكونات الجاهزة
3. تلامسات زنبركية من البرونز الفوسفوري تحافظ على قوة تلامس ثابتة عبر دورات التزاوج، وتقاوم ارتخاء التلامس
4. عازل PBT أسود UL94-V0 مقاوم للهب، يتحمل الإجهاد الحراري للحام بالموجة دون تشوه
5. خيارات طلاء مرنة: مطلي بالقصدير للاستخدام العام؛ طلاء نيكل تحت الذهب لأداء مضاد للأكسدة في البيئات القاسية
6. تغطية عدد الدبابيس: من 2×2P إلى 2×40P؛ يتوفر طول مخصص لذيل الدبوس وارتفاع الغلاف
7. متوافق مع RoHS/REACH، يتم توفيره في أكياس سائبة أو صناديق لتجميع الكميات الكبيرة

ميزة المنتج

1. احتفاظ قوي باللوحة: يوفر اللحام عبر اللوحة DIP استقرارًا ميكانيكيًا أفضل بكثير من رؤوس SMT للمعدات المعرضة للاهتزاز، مما يمنع فصل الموصل عن اللوحة.
2. توافق النظام البيئي الكامل: تقلل مسافة 2.54 مم القياسية الصناعية من مخاطر توريد المكونات؛ بديل مباشر للمكافئات الرئيسية في السوق.
3. تصميم عالي الكثافة مزدوج الصف: يجمع التصميم مزدوج الصف المزيد من قنوات الإشارة ضمن بصمة PCB أقصر مقارنة بالحلول أحادية الصف، مما يوفر مساحة اللوحة.
4. حل طلاء مزدوج الدرجة: يحد متغير الطلاء بالقصدير من تكلفة قائمة المواد للمنتجات التجارية؛ يخفف خيار الطلاء بالذهب من الأكسدة للأجهزة الخارجية / عالية الرطوبة طويلة العمر.
5. تكرار سريع للمشروع: أعداد دبابيس قياسية جاهزة للنماذج الأولية السريعة؛ أبعاد مخصصة متاحة للإنتاج الضخم OEM.
6. سهولة التجميع: يقاوم العازل تشوه حرارة اللحام بالموجة، وانخفاض معدل رفض التجميع في خطوط إنتاج SMT / اللحام بالموجة.

التطبيق

• لوحات التحكم الصناعية، وحدات طرفية PLC
• الأنظمة المدمجة، أجهزة الكمبيوتر أحادية اللوحة، لوحات التطوير
• بوابات مستشعرات إنترنت الأشياء، أجهزة المنزل الذكي
• معدات الاختبار والقياس
• وحدات التحكم المساعدة للروبوتات
• الإلكترونيات المساعدة الداخلية للسيارات
• وحدات الإشارة الطبية غير الحرجة
• الإلكترونيات الاستهلاكية، معدات النماذج الأولية DIY

خيارات التخصيص

1. تأكيد تكوين الدبوس: تحديد الكمية الإجمالية للدبابيس (2×N)، تصميم مزدوج الصف؛ التحقق من تطابق مسافة رأس الدبوس الذكر وتباعد الصفوف بدقة عند 2.54 مم.
2. فحص التركيب: اختر الإصدار المستقيم DIP عندما تكون مقاومة الصدمات الميكانيكية القوية مطلوبة؛ اختر البديل بزاوية قائمة إذا كان التزاوج الجانبي مطلوبًا.
3. اختيار الطلاء:
   • طلاء القصدير: الأجهزة التجارية الداخلية، بيئة الرطوبة العادية، المشاريع الحساسة للتكلفة.
   • طلاء الذهب: في الهواء الطلق، الرطوبة العالية، عمر خدمة طويل، سيناريوهات التوصيل والفصل المتكرر.
4. التحقق من بصمة PCB: تأكيد أن قطر فتحة PCB يتطابق مع أبعاد دبوس DIP؛ تحقق من ارتفاع العازل لتجنب التداخل الميكانيكي مع المكونات المحيطة.
5. المطابقة الحرارية: إذا تم تطبيق عملية اللحام بالموجة، فتأكد من أن مادة العازل تلبي متطلبات درجة حرارة اللحام.
6. متطلبات مخصصة: تقديم رسم لطول ذيل دبوس غير قياسي، أو ارتفاع عازل، أو عدد دبابيس خاص.
