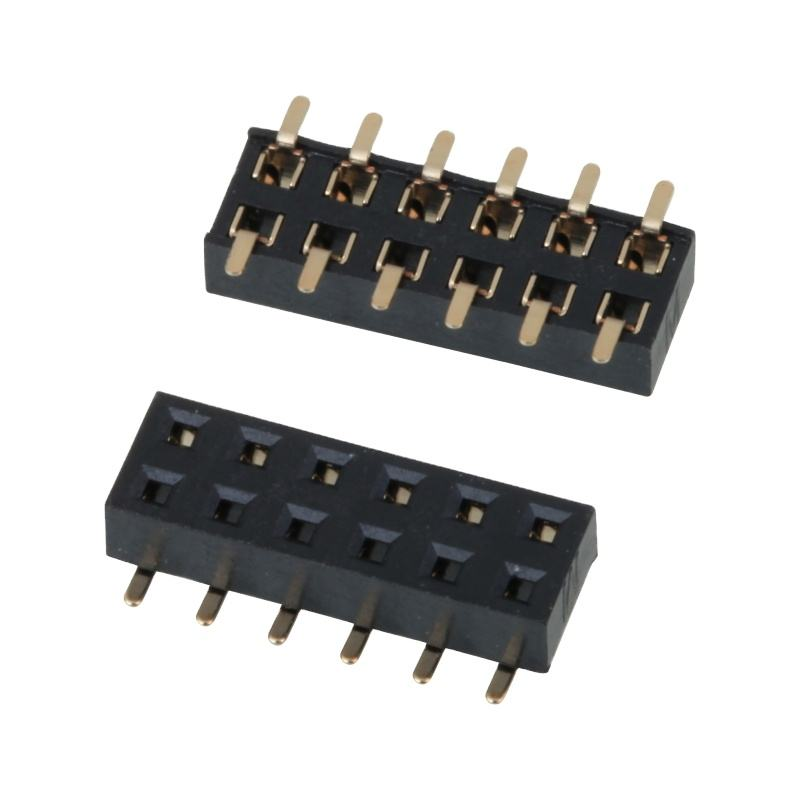

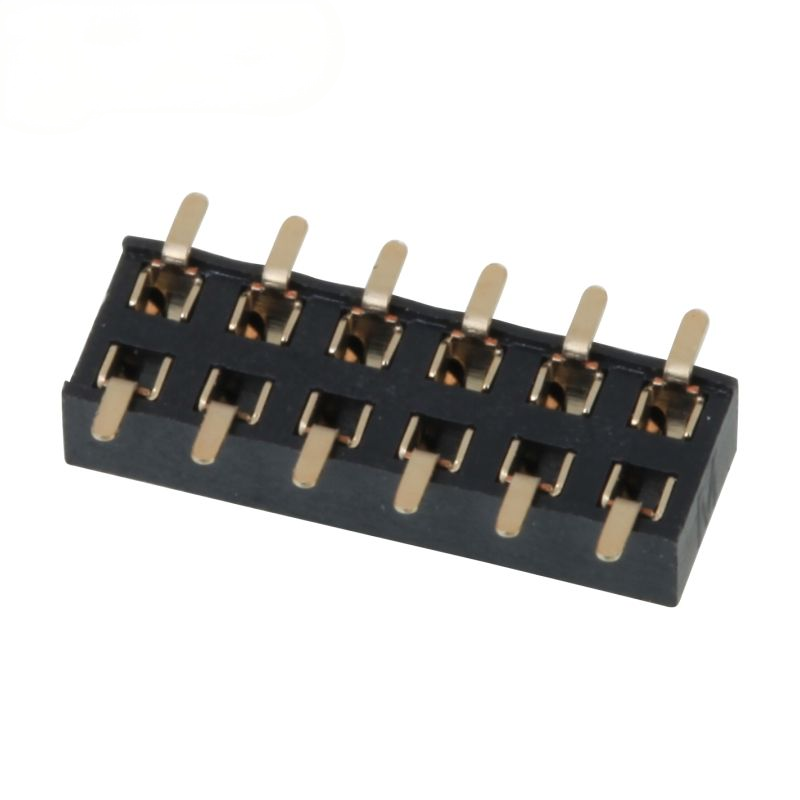

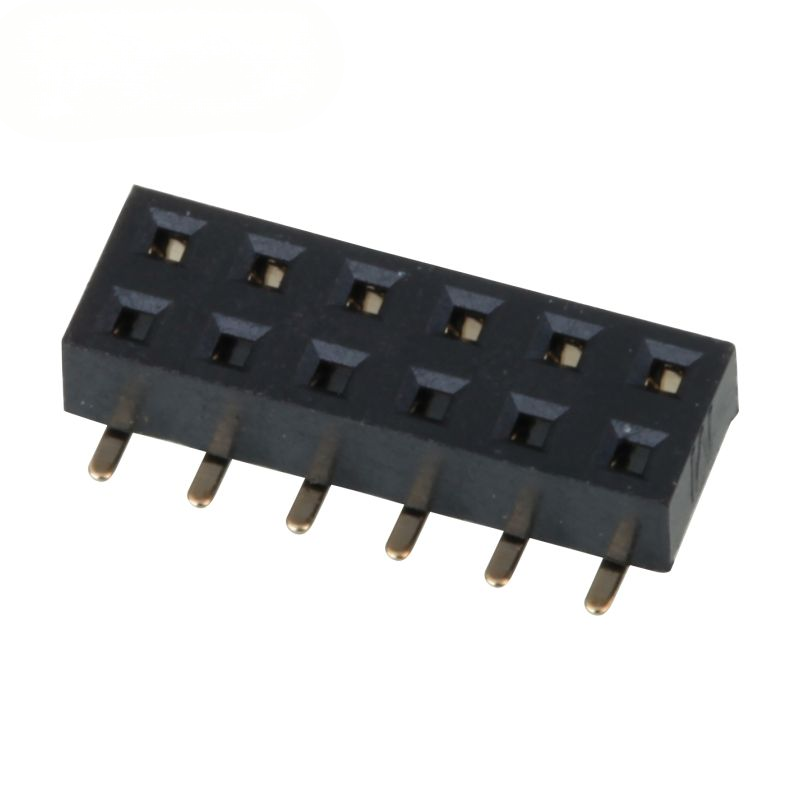

SMD 2.0mm Connector رأس نسائي صف مزدوج مدخل أسفل ذي طلاء ذهبي عقدة رأس نسائية

موصل أنثى SMD 2.0 مم، صف مزدوج، مدخل سفلي، دبوس مطلي بالذهب، موصل أنثى

تسليط الضوء

• تصميم SMT مزدوج الصف بمدخل سفلي يوفر مساحة على الجانب العلوي من لوحة الدوائر المطبوعة، مثالي لتصميم لوحات مكدسة مدمجة
• مسافة 2.0 مم، توازن بين تقليل البصمة والمتانة الميكانيكية مقابل معيار 2.54 مم
• دبابيس تلامس مطلية بالذهب: مقاومة تلامس منخفضة، مضادة للأكسدة، نقل إشارة مستقر للتشغيل طويل الأمد
• غلاف PA6T عالي الحرارة UL94V-0، يدعم لحام إعادة التدفق، تغليف شريط وبكرة لخطوط التجميع الآلي
• تخصيص واسع لعدد الدبابيس: 2×2 حتى 2×40 موضعًا، ارتفاع دبوس OEM وسمك الطلاء متاحان
• متوافق مع RoHS / REACH، يلبي متطلبات الإلكترونيات الصناعية العالمية

وصف المنتج

المعلمات الميكانيكية العامة

خصائص المواد والكهرباء

دليل البيئة واللحام

ميزات المنتج

1. أطراف SMT بأجنحة نورس ومدخل سفلي؛ لا يوجد بروز للدبابيس على الجزء العلوي من العازل، يتجنب تداخل المكونات على الطبقة العلوية من لوحة الدوائر المطبوعة
2. تصميم صف مزدوج، مسافة 2.0 مم، عدد دبابيس قابل للتكوين من 2×2 إلى 2×40 موضعًا
3. التلامس: قاعدة من سبيكة نحاسية مع طلاء ذهب فوق نيكل؛ سمك ذهب قابل للتخصيص (3 ميكرومتر ~ 30 ميكرومتر)
4. الغلاف: بلاستيك حراري PA6T عالي الحرارة، مقاوم للاشتعال UL94V-0، لون أسود، مقاوم للصدمات الحرارية لإعادة التدفق
5. تعبئة الشريط والبكرة قياسية؛ تعبئة الأنبوب اختيارية للنماذج الأولية والإنتاج بكميات صغيرة
6. اتساق صارم في الأبعاد؛ قوة تزاوج مستقرة، يقلل من خطر الاتصال المتقطع بعد دورات التوصيل المتكررة

ميزة المنتج

1. قيمة فريدة لـ SMT بمدخل سفلي: لا توجد دبابيس بارزة فوق الغلاف. يمكن للمصممين وضع مكونات حساسة للارتفاع مباشرة فوق منطقة الموصل، مما يحسن بشكل كبير مرونة تصميم لوحات الدوائر المطبوعة المكدسة المدمجة مقارنة بالموصلات العمودية ذات المدخل العلوي SMT
2. تمنع الملامسات المطلية بالذهب الأكسدة؛ تعمل بشكل موثوق في البيئات الصناعية الرطبة، مما يقلل من معدل فشل المجال لدوائر الإشارة.
3. يمنع غلاف PA6T عالي الحرارة خطر الذوبان/التشوه أثناء إعادة التدفق الخالي من الرصاص، متوافق مع خطوط إنتاج SMT القياسية، لا حاجة لتعديل عملية خاصة.
4. نطاق واسع لعدد الدبابيس + سمك طلاء قابل للتخصيص، يدعم مشاريع البحث والتطوير الأولية ومشاريع OEM بكميات كبيرة.
5. قوة تزاوج مستقرة: ليست فضفاضة جدًا لتسبب تلامسًا سيئًا وليست ضيقة جدًا لتسبب صعوبة في التجميع.
6. فحص صارم للأبعاد عند الخروج، بصمة متسقة؛ سهولة إنشاء مكتبة بصمات لتصميم لوحة الدوائر المطبوعة الخاصة بك.

التطبيق

• لوحات التحكم الصناعية ووحدات بوابة إنترنت الأشياء
• الحوسبة المضمنة، التوصيل المساعد للوحة أحادية
• أجهزة المنزل الذكي، وحدات الاستشعار
• المعدات الإلكترونية المساعدة الطبية
• أجهزة الشبكة الطرفية
• تجميعات إلكترونية داخلية غير متعلقة بالسلامة في السيارات
• الإلكترونيات الاستهلاكية، وحدات العرض الطرفية

خيارات التخصيص

1. تأكيد عدد الدبابيس: اختر مواضع الصف المزدوج (2×N) حسب كمية قنوات الإشارة/الطاقة الخاصة بك.
2. اتجاه التركيب: اختر هذامدخل سفلي SMTعندما تحتاج إلى عدم بروز دبابيس على الجانب العلوي من لوحة الدوائر المطبوعة؛ لا تختر إذا كنت بحاجة إلى لحام عبر الفتحة.
3. متطلبات الطلاء:
   • الإشارة / جهاز استهلاكي داخلي: وميض ذهبي (3 ميكرومتر ~ 6 ميكرومتر) لتحقيق التوازن في التكلفة
   • بيئة صناعية عالية الرطوبة: اختر سمك ذهب أعلى ≥ 10 ميكرومتر
4. ظروف إعادة التدفق: اتبع ملف تعريف اللحام الخاص بنا؛ لا تتجاوز درجة الحرارة القصوى 245 درجة مئوية.
5. شريك التزاوج: يجب أن يتطابق مع موصل ذكر قياسي بمسافة 2.0 مم؛ تحقق من ارتفاع التزاوج الميكانيكي قبل الطلب بكميات كبيرة.
6. التعبئة والتغليف: اختر شريط وبكرة للتجميع الآلي SMT؛ أنبوب للنماذج الأولية المعملية.
