2.54mm Pitch Black 2x5pin Box Header Connector DIP Two-Row Pin Socket الرؤوس القابلة للتخصيص والأسلاك

2.54mm Pitch Black 2x5pin Box Header Connector DIP Two-Row Pin Socket الرؤوس القابلة للتخصيص والأسلاك

أبرز

• 2.54mm معيار الصناعة 0.1 ′′ مساحة، صفين 2 × 5Pin (10 مواقع) DIP من خلال الثقب، متوافق مباشرة مع الجمعيات الرئيسية للكابلات الشريط IDC
• غطاء PBT أسود UL94V-0 مع فتحة مفتاح مكافحة إدخال خاطئ ، يتجنب التزاوج العكسي وانحناء الدبوس أثناء التجميع الجماعي
• الاتصالات المربعة من النحاس تدعم خيارات التصفيف بالذهب / القصدير ، نقل إشارة مستقر في ظل ظروف الاهتزاز
• التخصيص الكامل: طول الدبوس ، الدبوس المفقود ، سمك الصفائح ، مطابقة السلك المتاح ؛ متوافق مع RoHS و REACH للمشاريع العالمية
• تساعد اللحام DIP القوي من خلال الثقب على تقديم قوة احتواء ميكانيكية متفوقة لتطبيقات PCB الصناعية

وصف المنتج

المعلمات الميكانيكية العامة

خصائص المواد والكهرباء

دليل البيئة واللحام

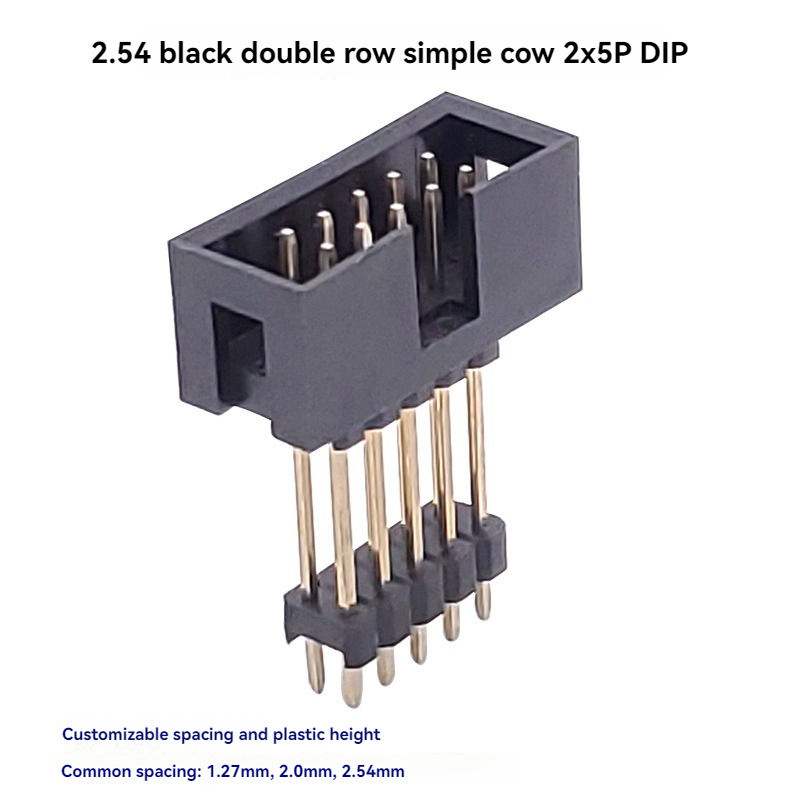

هذا 2.54mm مساحة 2 × 5Pin رأس مربع صفين (رأس مغطى) هو DIP من خلال-ثقب نوع وصلة PCB الذكور. مجهزة مع غطاء بلاستيكي وقائي ومفتاح الاستقطاب،مصممة للاتصال بين الأسلاك واللوحات واللوحات، متزاوجة على نطاق واسع مع 2.54mm IDC ربط الكابلات المقابس. العازل السوداء المقاومة للشعلة يضمن استقرار الإنتاج. نحن ندعم أبعاد دبوس مخصصة، مواصفات الطلاء،ويتطابق مع سلك المنزل لتلبية النموذج الأولي، والإنتاج الجماعي، ومتطلبات مشروع OEM.

خصائص المنتج

1. القياسية 2.54mm مساحة، صفين 2 × 5P ما مجموعه 10 جهات اتصال، DIP مباشرة من خلال ثقب PCB تركيب
2. الحجرة المغطاة تحمي المسامير من التشوه أثناء التعامل والتجميع والنقل
3. فتحة مفتاح الاستقطاب المدمجة لمنع الإدراج العكسي ، والحد من مخاطر الاختصار في الإنتاج الكمي
4. غطاء مضاد للشعلة أسود PBT UL94V-0 ، مجموعة واسعة من درجات الحرارة التشغيلية
5. أقلام اتصال من النحاس المربع ، بدائل متعدد للتصنيف (القصدير ، الفلاش الذهبي ، الذهب الانتقائي)
6. قابلة للتخصيص بشكل كبير: طول الدبوس ، تخطيط خاص للدبوس المفقود ، سمك الصفائح المخصص ، غرف الأسلاك المتطابقة
7. تتوافق مع RoHS و REACH ؛ مناسبة لتجميع الآلي وتدفقات عمل اللحام اليدوي
8. التشغيل المشترك المثالي مع وصلات كابل الشريط المسطح IDC 2.54mm

ميزة المنتج

1. مجموعة مكافحة الأخطاء: الغطاء + مفتاح الاستقطاب القضاء على تلف إدخال العكسية، أقل معدل عيب للإنتاج الضخم مقارنة مع رؤوس دبوس غير الغطاء
2. موثوقية ميكانيكية قوية: الدفع من خلال الحفرة يقدم احتفاظا أقوى بكثير من PCB من نسخة SMT، يعمل بشكل جيد تحت سيناريوهات الصدمة والاهتزاز
3. التوافق على نطاق واسع: تتطابق تماما مع مصادر كابلات الشريط IDC التجارية 2.54 ملم ، وتقصير دورة مصادر المكونات للمهندسين
4. إمكانية تخصيص مرنة: يدعم طول الدبوس المعدل ، تصميم الدبوس المفقود ، سمك الذهب المتغير ، ودعم أسلاك الأسلاك لمطالب المشروع غير القياسية
5. ميزان التكلفة والأداء: نسخة مطلية للسلع الاستهلاكية ذات الحجم الكبير؛ نسخة مطلية ذهبيًا لمحطات اختبار / إصلاح التزاوج المتكررة؛ منصة رقم جزء واحد تغطي مستويات تكلفة متعددة
6. مراقبة جودة متسقة: فحص قياسي صارم على الدبابيس المربعة وموضع مفتاح الغطاء لضمان اتساق التزاوج من دفعة إلى أخرى

التطبيق

• وحدات التحكم الصناعية، واجهات إشارة PLC الطرفية
• أجهزة إنترنت الأشياء والبوابات والاتصالات الداخلية للمستشعرات
• المعدات المساعدة الطبية (غير الزرع) ، أجهزة الاختبار والقياس
• معدات التشغيل الآلي، نقل إشارات سائق الخدمة
• أجهزة الكترونية الاستهلاكية، أجهزة منزلية
• الروبوتات، أجهزة مراقبة الأمن
• لوحات النماذج الأولية، مجموعات التطوير، المعدات الإلكترونية التعليمية

خيارات التخصيص

1. نوع التثبيت: حدد هذه النسخة المستقيمة DIP عند ربط وصلات المقابس عموديا من الجانب العلوي من PCB؛ اختيار نسخة الزاوية اليمنى إذا كان الكابل يخرج أفقيا من حافة PCB
2. اختيار الطلاء:
   • صبغ القصدير: الأفضل لتجميع المنتج النهائي لمرة واحدة ، فعال من حيث التكلفة
   • الفلاش الذهبي / الذهب الانتقائي: اختر لمواجهات الاختبار ، ومنافذ تحديد الأخطاء ، والوحدات التي تتطلب إيقاف الشاشة بشكل متكرر
3. تأكيد الزواج: عند تصميم PCB، والتحقق من شريك التزاوج هو القياسية 2.54ملم IDC شريط مصدر؛ لا تعتمد فقط على قيمة الطول، والتحقق مرتين المخططات المنزلية وموقف المفتاح
4. الطول المخصص للدبوس: الطول القياسي للدبابيس لـ 1.6 ملم PCB؛ أخبرنا إذا كنت بحاجة إلى دبابيس أكثر طولاً / أقصر للدوائر السريعة أو الرقيقة
5. حالة البيئة: بالنسبة للبيئة الصناعية عالية الاهتزاز، إعطاء الأولوية لقلب مربع DIP على رأس دبوس غير مغطاة للحماية من سوء التطابق أفضل
6. تخطيط خاص: اتصل بفريق الهندسة لدينا إذا كنت بحاجة إلى ترتيب محور مفقود أو وضع مفاتيح محور مخصص
