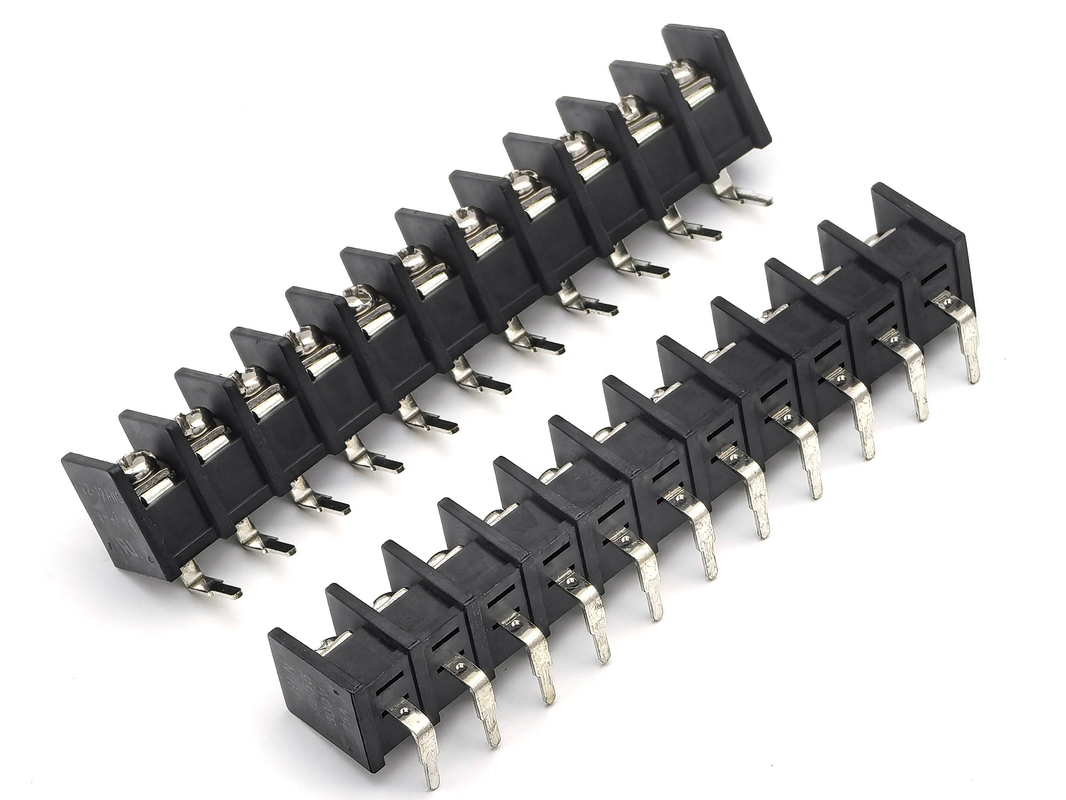

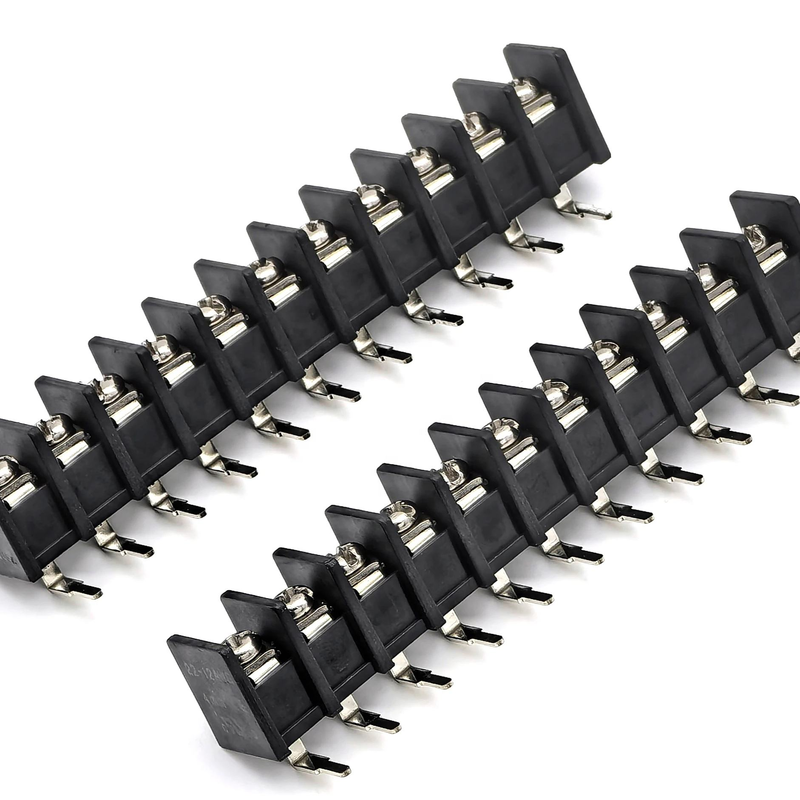

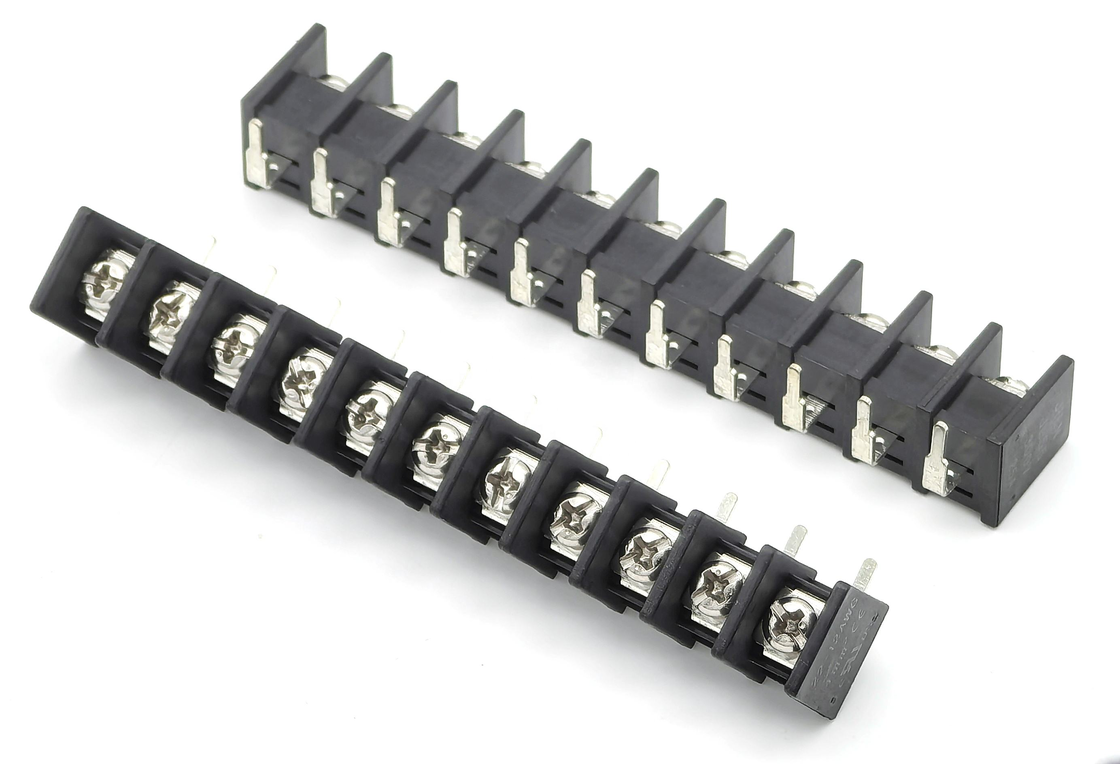

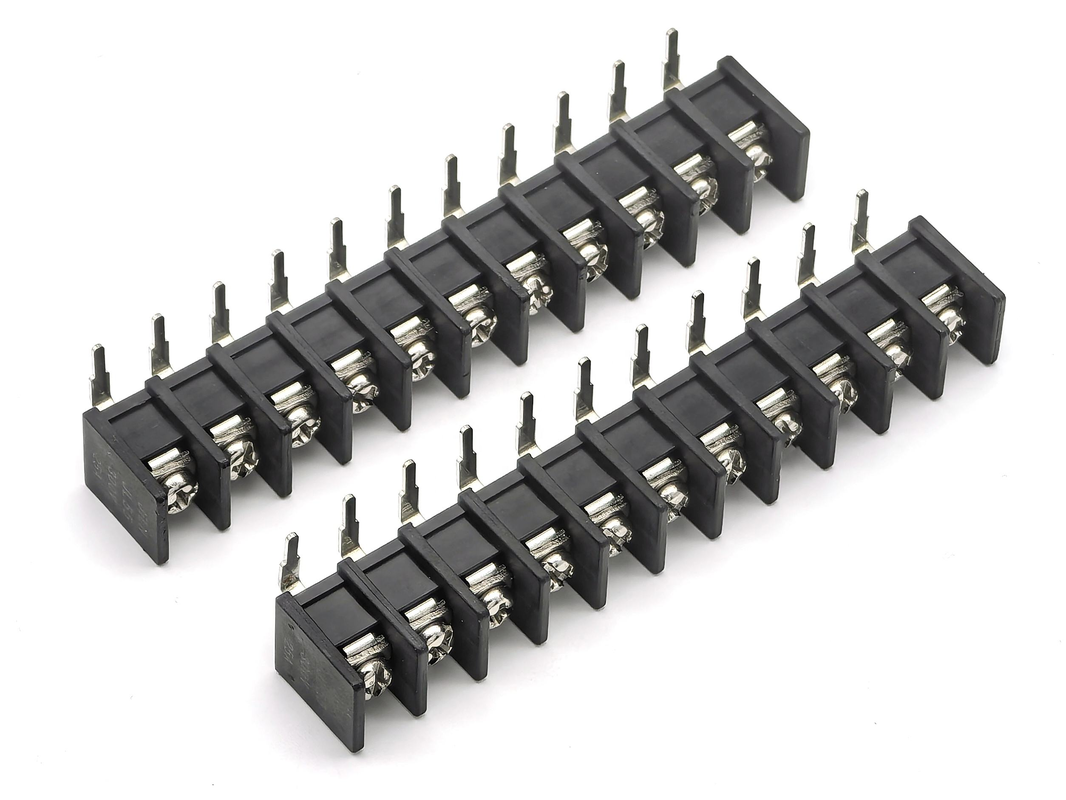

9.5ملم حاجز الحاجز الحديدية كتلة نهاية 90 درجة DIP الأسود 11P PA66 المواد 300 فولت 25A

9.5ملم حاجز الحاجز الحديدية كتلة نهاية 90 درجة DIP الأسود 11P PA66 المواد 300 فولت 25A

أبرز

• 9مسافة 5 ملم، موقع 11 90 درجة DIP من خلال حفرة الحاجز الحاجز، الأسود PA66 UL94V-0
• 300V / 25A تصنيف مستمر ، احتواء سلك آمن بالشفرة للأسلاك PCB عالية الطاقة
• عزل الحاجز الفيزيائي بين القطبين لتجنب خطر القوس والدائرة القصيرة
• جهات الاتصال من النحاس المطلي بالقطن، والقدرة على التوصيل المستقرة، ومكافحة الأكسدة لفترة خدمة طويلة
• بصمة DIP القياسية ، تناسب مجموعة SMT الكبيرة / الثقب من خلال الثقب ؛ متوافقة مع RoHS و REACH

وصف المنتج

المعلمات الميكانيكية العامة

خصائص المواد والكهرباء

دليل البيئة واللحام

ميزة المنتج

1. هيكل العزل الحاجز: قسم مادي بين القطبين المجاورين، يقلل من خطر الاختصار والقوس تحت حالة العمل عالية الطاقة

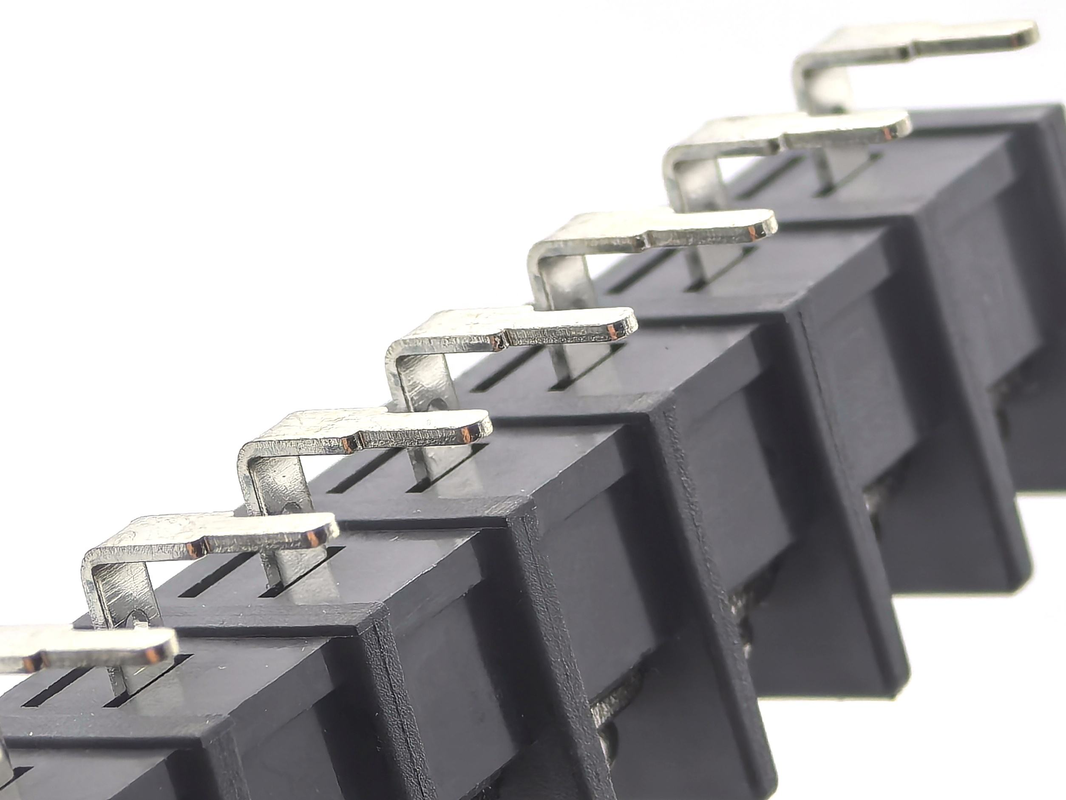

2. 90 درجة الزاوية اليمنى DIP المسامير: عمودية في PCB، الوصول الأسلاك الأفقية، توفير مساحة على سطح اللوحة
3. PA66 UL94V-0 غطاء مضاد للاشتعال ، مقاومة هجوم حراري وميكانيكي متميزة
4. اتصال النحاس المطلي بالصفيحة ومسمار الفولاذ المطلي بالنيكل: مقاومة اتصال منخفضة، مكافحة التآكل، قوة تشبيك ثابتة في بيئة اهتزاز
5. نهاية المسمار: تقبل الأسلاك المتقطعة / الصلبة ، وسهولة تجميع الميدان والصيانة
6. التكوين الثابت لـ 11 دبوسًا لدمج إشارة الطاقة متعددة الحلقات ؛ عدد القطب يمكن تخصيصه متاح
7. المواد الخام المتوافقة مع RoHS ، تلبي المتطلبات البيئية الصناعية العالمية

ميزة المنتج

1. تحديث الأمان: الجدار الحاجز المدمج يمنع الزحف والقوس ، أكثر أمانًا بكثير من الكتل النهائية غير الحاجزية العادية لدوائر التيار العالي متعددة القنوات
2. تحسين الجسم الطويل من 11 دبوس: تصميم قطعة واحدة في موقع 11 ، لا توجد صلطة للكتل القصيرة المتعددة ؛ خفض البصمة PCB ومعدل خطأ التجميع
3. مشابك مقاوم للتذبذب: M3 المسمار المسمار يحافظ على ضغط الأسلاك مستقرة، مناسبة للمعدات مع الصدمة المستمرة والاهتزاز
4. حل فعال من حيث التكلفة عالية الطاقة: 25أداء مستمر حالي بدون تكلفة زائدة عن المواصفات ، أداء التوازن وميزانية BOM
5. صديقة للجمعية: ترتيب مقلم DIP قياسي 90 درجة ، متوافق مع خطوط الإنتاج الرئيسية لحام الموجات ؛ لا حاجة إلى مصباح خاص
6. استقرار الإمدادات: إنتاج داخلي، دعم طلبات الحجم، تأكيد الرسم للتعديل المخصص

التطبيق

• لوحات الـ PCB التحكمية الصناعية
• إمدادات الطاقة المبتدئة ووحدات الطاقة للشاحن LED
• معدات الأتمتة ووحدات التحكم بالمرور
• أدوات وقياس
• لوحة التحكم المساعدة للطاقة الجديدة
• الأجهزة الكهربائية المنزلية الكبيرة
• توزيع الطاقة المتعددة الحلقات الداخلية للخزانة

خيارات التخصيص

1. تأكيد بصمة PCB: تحقق من أن تخطيط دبوس DIP 90 درجة يطابق لوحة PCB الخاصة بك قبل الإنتاج الضخم.
2. تحديد التيار: عندما تتجاوز درجة حرارة البيئة 85 درجة مئوية، تحديد التيار العامل أقل من 20A.
3. اختيار الأسلاك: استخدم سلكًا سميكًا 12-14AWG للعمل بالقرب من 25A كامل الحمل ؛ لا تتجاوز أقصى مقطع قطري للأسلاك.
4. التحكم في عزم الدوران: تشديد المسمار عند 0.5 N · m ؛ زيادة عزم الدوران تسبب شقوق في غطاء PA66 ، وقلة عزم الدوران تسبب اتصال فضفاض وتوليد الحرارة.
5. إذا لم يطابق 11 دبوس مشروعك: نحن ندعم 2P-24P نسخ البديلة من عدد القطب من هذه السلسلة.
6. في حالات الاهتزاز العالي: تحقق من ضيق المسمار بعد تشغيله لفترة طويلة كصيانة روتينية.

خطوة عملية مخصصة

1. جمع المتطلبات → 2. التقييم الفني والاقتباس → 3. مراجعة الرسمات ثلاثية الأبعاد والتأكيد → 4. القالب / الأدوات والنموذج الأولي → 5. اختبار العينة (R الاتصال ، الاحتفاظ ، إعادة التدفق) والموافقة → 6.الإنتاج الضخم → 7-القياس النهائي والشحن

خدماتنا

توفر العينات وسياسة

العينات يجب أن ترسل لعملائنا مجانا عند طلبهم، طالما أنهم على استعداد لدفع ثمن الشحن، أو يمكننا دفع ثمن الشحن لبعض العملاء القدامى من جانبنا أيضا،أو يمكن للعميل دفع ثمن الشحن مقدماً، ويمكننا شحن عينات مع ساعينا كذلك.

الضمانات / الضمانات / الشروط والأحكام

نحن نقدم ضمانة جودة المنتج.
تسليم سريع في 15 يوماً مضمون
شروط الدفع تشمل T / T ، ولكنها تخضع للمفاوضات ، مثل L / C ، PayPal ، Western Union ، وغيرها.

خدمة ما بعد البيع

نحن نقدم خدمة ممتازة من خلال شبكة مكاتبنا ومكتبنا الرئيسي.
يرجى الاتصال بقسم المبيعات التسويقية إما عن طريق الهاتف أو البريد الإلكتروني، أو إذا كان مناسبا، زيارة مكتبنا.
وبالإضافة إلى الخدمة الودية، نقدم الأسعار الأكثر تنافسية وجدول زمني مرن.

الأسئلة الشائعة

س: ما هو MOQ الخاص بك؟

ج: عادة ما تكون مقدار الطلب لدينا 1000 قطعة، ولكننا نقبل كميات الطلب الصغيرة للاختبار.

س: هل يمكنني زيارة مصنعكم؟

ج: مرحبًا بزيارة مصنعنا ، وسوف نريك عملية الإنتاج المهنية لدينا ، ونأمل أن يكون لدينا تعاون طويل الأجل معك.

س: ما هو وقت العينة؟ ما هو وقت التسليم؟

ج: 7 أيام للعينات، و 15-20 يوم للإنتاج الضخم. يعتمد على الكمية.

س: كيف أقوم بفحص سلعي؟

ج: يمكنك التحقق من خلال زيارة المصنع، أو طلب طرف ثالث للتحقق، أو من خلال فحص الصورة.

س: كم تكلفة الشحن إلى بلدي؟

ج: سيتم إعطاء الشحن من قبل شركة الشحن على أساس الوزن الإجمالي و CBM الخاص بك.

س: كيف أعرف إن كنت ستقوم بإرسال طلبي؟

ج: سيتم إرسال رقم التتبع ((DHL ، UPS ، FedEx ، TNT ، EMS ، إلخ) ، ورقة الشحن الجوية ، أو B / L عن طريق البحر إليك بمجرد شحن البضائع. نحن نتابع التسليم ونبقيك على علم.يتم توفير الخدمة المساعدة بعدنحن ندعم ما تبيعه

س: هل يمكنني صنع منتجات مخصصة؟

 ج: بالتأكيد، فقط أرسل لنا رسمتك أو عينة.
