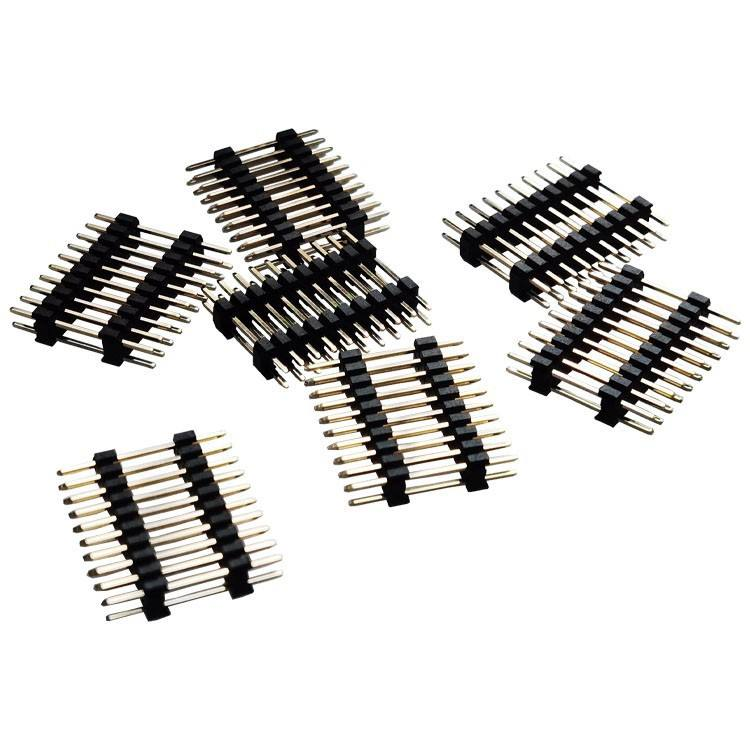

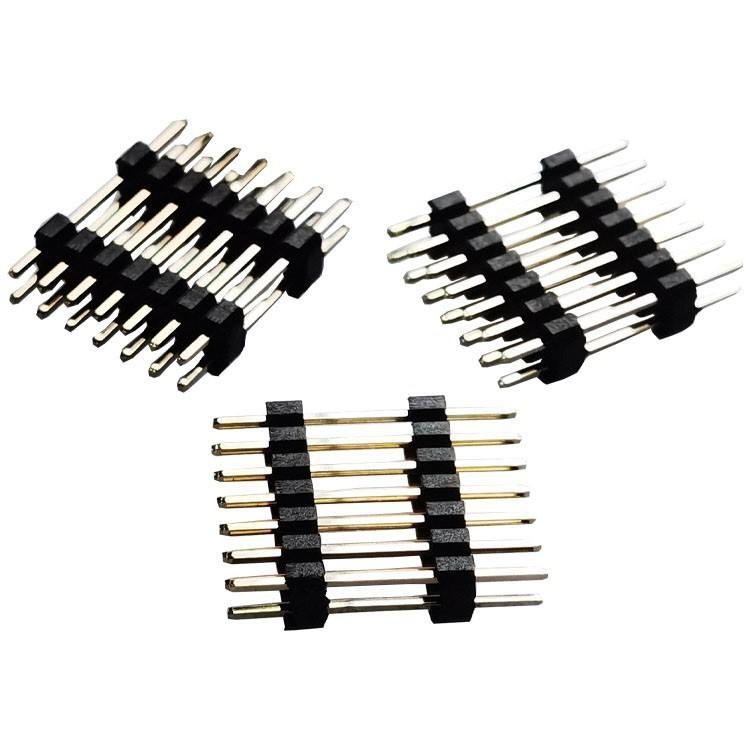

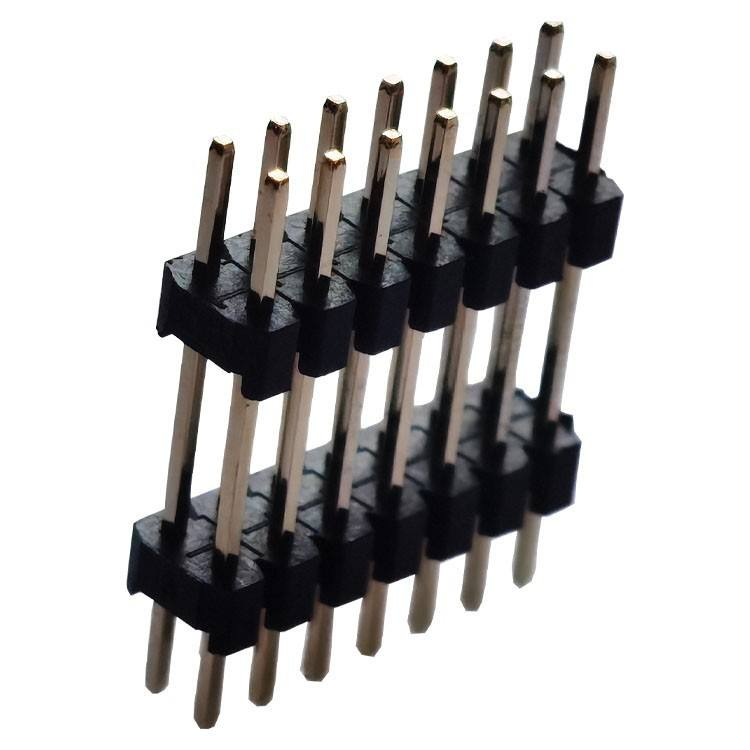

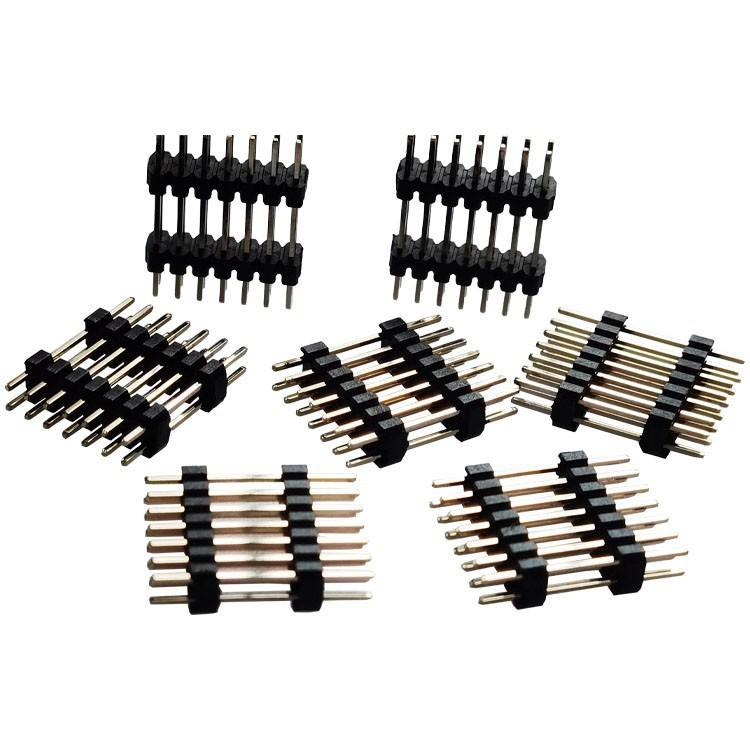

رؤوس أنثى/ذكر مزدوجة الصف 2.0 مم، 2-40 سن، مطلية بالذهب لـ PCBA

الصف المزدوج 2.0 ملم الطول النسائي / الذكور الرأس الدبوس 2-40دبوس مطلية بالذهب لPCBA

أبرز

• 2.0 ملم مساحة صف مزدوج ، عدد الدبابيس قابلة للتكوين 2-40P ، كل من الإصدارات الذكورية والإناثية متوفرة لربط PCBA بين اللوحات
• نقاط اتصال مختارة مطلية بالذهب، مقاومة اتصال منخفضة، مكافحة الأكسدة لثبات الإشارة على المدى الطويل
• PA6T الحرارة العالية UL94V-0، يدعم لحام الموجة ومعالجة SMT reflow
• البصمة المدمجة مقابل 2.54 ملم من المسافة، توازن الكثافة وسهولة التجميع
• تسامح صارمة مع المسافة ± 0.05 ملم ، محاذاة جيدة للتزاوج ، متوافقة مع مصارف التطابق السائدة

وصف المنتج

المعلمات الميكانيكية العامة

خصائص المواد والكهرباء

دليل البيئة واللحام

ميزة المنتج

• تخطيط صفين ، مسافة 2.0 مم ، نطاق دبوس قابل للتكوين: 2-40P ، مجموعة التزاوج المتبادلة للرأس الذكور والرأس الإناث
• مساحة اتصال مطلية بالذهب فوق طبقة حاجز النيكل ، مقاومة للتلوث لمسارات إشارات عالية الموثوقية
• عازل PA6T عالي درجة الحرارة UL94V-0 ، يتحمل الدورة الحرارية القياسية لحام إعادة التدفق
• اتجاهات تركيب متعددة: عمودية مستقيمة ، زاوية 90 درجة مستقيمة من خلال الثقب ؛ خيار تركيب سطح SMT عند الطلب
• تضمن التسامح الأبعاد الضيقة للشكل التنسيق المتسق في إنتاج PCBA الكتلي
• متوفرة في عبوات أنابيب أو شريط ولفل لخطوط تجميع SMT الآلية
• طول الدبوس المخصص وسماكة الصفائح وارتفاع البلاستيك المدعوم لمخطط PCBA الخاص بالمشروع

ميزة المنتج

1. كثافة توفير المساحة: 2.0 ملم المسافة يقلل من البصمة PCB بالمقارنة مع 2.54 ملم الرأس القياسية، مثالية لتخطيط PCBA مضغوطة دون التضحية الجدوى التجميع
2. موثوقية الاتصال المصفوفة بالذهب: حاجز النيكل يحجب انتشار المعادن العادية؛ السطح الذهبي يمنع الأكسدة، مناسبة للأجهزة التي تتطلب عمرًا طويلًا أو إدخالًا متكررًا
3. مادة صديقة للعملية: PA6T غطاء عالية درجة الحرارة يقاوم الانحناء أثناء إعادة الدفع / لحام الموجة ، معدل رفض PCBA أقل في الإنتاج الضخم
4. قابلية تكوين واسعة: عدد المسامير المرنة 2-40P، أشكال التثبيت المتعددة، أطوال المسامير المخصصة وسماكة الطلاء لتتناسب مع بصمة PCB الخاصة بك
5. ميزان التكلفة والأداء: موصلات متعددة الاستخدامات للأغراض العامة ، وقت قيادة قصير للأجزاء القياسية ، MOQ تنافسية لمشاريع OEM

التطبيق

• التحكم الصناعي: وحدات PLC ، لوحات واجهة المستشعرات ، PCBA البوابة الصناعية
• الإلكترونيات المدمجة: أجهزة الكمبيوتر ذات اللوحة الواحدة، اتصالات وحدات الطرفية
• أجهزة الإلكترونيات الاستهلاكية: أجهزة المنزل الذكي، الاتصال بالجهاز الرئيسي لجهاز إنترنت الأشياء
• معدات الاختبار والقياس: وصلات إشارة داخلية لجهاز الاختبار
• الأجهزة الإلكترونية المساعدة للسيارات، لوحات التحكم المساعدة الطبية (دوائر مستوى الإشارة فقط)

خيارات التخصيص

1. تأكيد كمية دبوس: حدد 2-40P وفقا لإشارة الخاص بك & عدد قناة الطاقة ؛ يجب أن تتطابق الرؤوس الذكور والإناث عدد الموقف عند التزاوج
2. تحديد أسلوب التثبيت: عمودي مستقيم للترتيب الرأسي؛ زاوية مستقيمة 90 درجة للاتصال المتوازي بين PCB إلى PCB؛ SMT لتخطيط سطح التثبيت عالي الكثافة
3. تحديد الطلاء: اختر الطلاء بالذهب لمعدات طويلة العمر / عالية الموثوقية ؛ البديل المطلي بالقصدير متاح لمشاريع الاتصال الثابت الحساسة للتكلفة
4. تحقق من حالة اللحام: تأكيد درجة حرارة ذروة إعادة التدفق ≤260 °C / 10 ثواني لمنع تشوه الغطاء
5. التحقق من بصمة لوحات PCB: تطابق بصمة المورد الموصى بها قبل إصدار PCB ؛ أعلمنا إذا كنت بحاجة إلى طول دبوس مخصص أو ارتفاع بلاستيكي
6. اختيار التعبئة: اختيار الشريط والفكرة لإدخال SMT تلقائيًا ؛ تعبئة الأنبوبات للتجميع اليدوي

خطوة عملية مخصصة

1. جمع المتطلبات → 2. التقييم الفني والاقتباس → 3. مراجعة الرسمات ثلاثية الأبعاد والتأكيد → 4. القالب / الأدوات والنموذج الأولي → 5. اختبار العينة (R الاتصال ، الاحتفاظ ، إعادة التدفق) والموافقة → 6.الإنتاج الضخم → 7-القياس النهائي والشحن

خدماتنا

توفر العينات وسياسة

العينات يجب أن ترسل لعملائنا مجانا عند طلبهم، طالما أنهم على استعداد لدفع ثمن الشحن، أو يمكننا دفع ثمن الشحن لبعض العملاء القدامى من جانبنا أيضا،أو يمكن للعميل دفع ثمن الشحن مقدماً، ويمكننا شحن عينات مع ساعينا كذلك.

الضمانات / الضمانات / الشروط والأحكام

نحن نقدم ضمانة جودة المنتج.
تسليم سريع في 15 يوماً مضمون
شروط الدفع تشمل T / T ، ولكنها تخضع للمفاوضات ، مثل L / C ، PayPal ، Western Union ، وغيرها.

خدمة ما بعد البيع

نحن نقدم خدمة ممتازة من خلال شبكة مكاتبنا ومكتبنا الرئيسي.
يرجى الاتصال بقسم المبيعات التسويقية إما عن طريق الهاتف أو البريد الإلكتروني، أو إذا كان مناسبا، زيارة مكتبنا.
وبالإضافة إلى الخدمة الودية، نقدم الأسعار الأكثر تنافسية وجدول زمني مرن.

الأسئلة الشائعة

س: ما هو MOQ الخاص بك؟

ج: عادة ما تكون مقدار الطلب لدينا 1000 قطعة، ولكننا نقبل كميات الطلب الصغيرة للاختبار.

س: هل يمكنني زيارة مصنعكم؟

ج: مرحبًا بزيارة مصنعنا ، وسوف نريك عملية الإنتاج المهنية لدينا ، ونأمل أن يكون لدينا تعاون طويل الأجل معك.

س: ما هو وقت العينة؟ ما هو وقت التسليم؟

ج: 7 أيام للعينات، و 15-20 يوم للإنتاج الضخم. يعتمد على الكمية.

س: كيف أقوم بفحص سلعي؟

ج: يمكنك التحقق من خلال زيارة المصنع، أو طلب طرف ثالث للتحقق، أو من خلال فحص الصورة.

س: كم تكلفة الشحن إلى بلدي؟

ج: سيتم إعطاء الشحن من قبل شركة الشحن على أساس الوزن الإجمالي و CBM الخاص بك.

س: كيف أعرف إن كنت ستقوم بإرسال طلبي؟

ج: سيتم إرسال رقم التتبع ((DHL ، UPS ، FedEx ، TNT ، EMS ، إلخ) ، ورقة الشحن الجوية ، أو B / L عن طريق البحر إليك بمجرد شحن البضائع. نحن نتابع التسليم ونبقيك على علم.يتم توفير الخدمة المساعدة بعدنحن ندعم ما تبيعه

س: هل يمكنني صنع منتجات مخصصة؟

 ج: بالتأكيد، فقط أرسل لنا رسمتك أو عينة.
