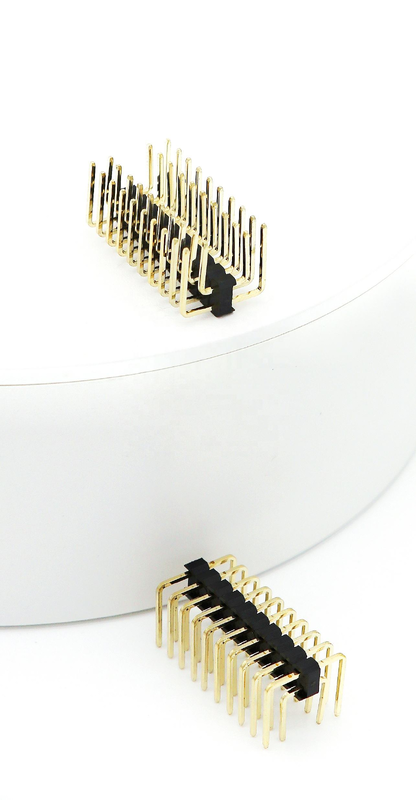

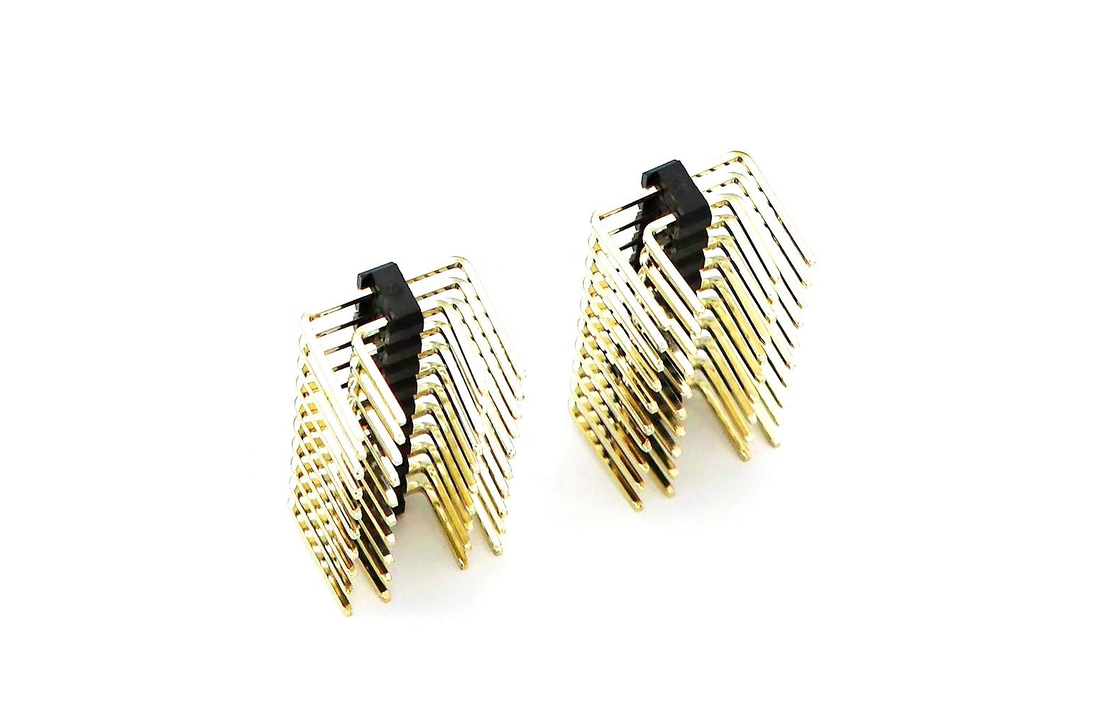

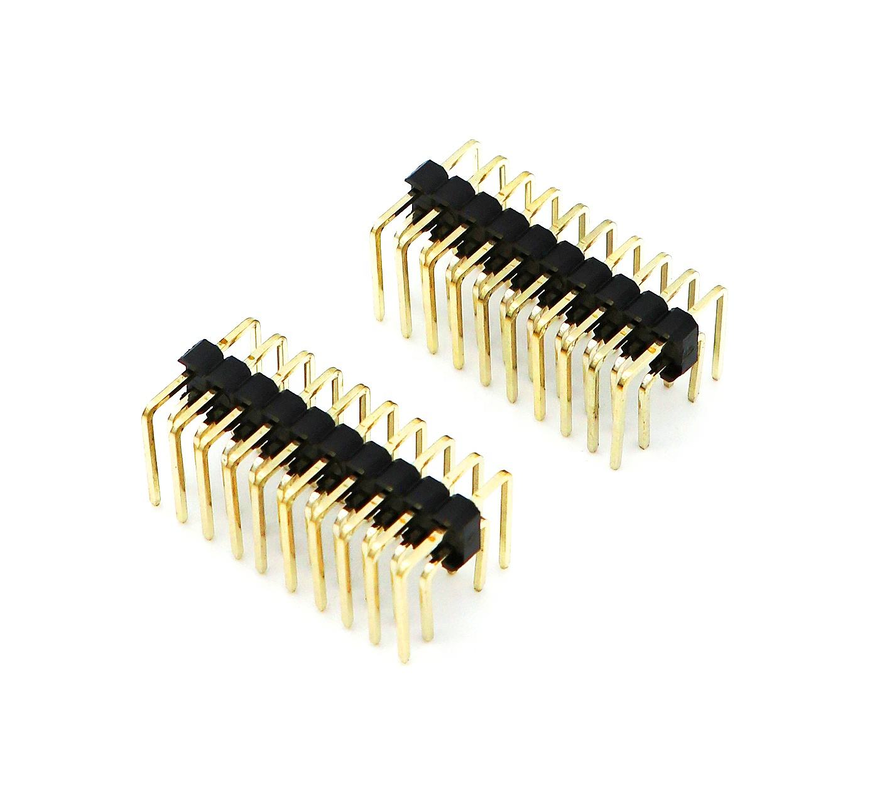

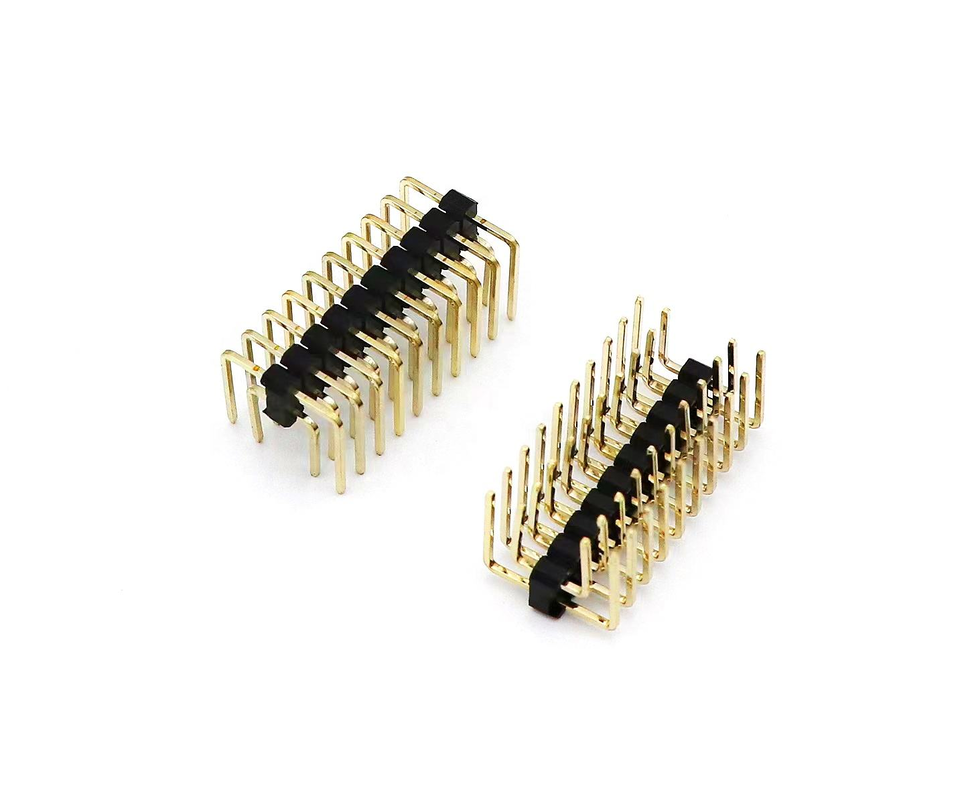

2.54mm Pitch Male Pin Header صف مزدوج الزاوية اليمنى PCB النيلون SQ0.64mm H2.5mm 2*1P-2*40P

موصل ذكر ذو صف مزدوج بزاوية قائمة، 2.54 مم، نايلون، دبوس مربع 0.64 مم، ارتفاع 2.5 مم، 2*1P-2*40P

تسليط الضوء

• مسافة قياسية 2.54 مم، تصميم ذو صف مزدوج بزاوية قائمة 90 درجة، ارتفاع العازل H2.5 مم، دبوس مربع SQ0.64 مم لثبات ميكانيكي عالي
• نطاق واسع لعدد الدبابيس: 21P-240P، كمية دبابيس قابلة للتخصيص بالكامل لتخطيطات لوحات الدوائر المطبوعة المتنوعة
• غلاف نايلون UL94V-0، مقاوم للتشوه تحت حرارة اللحام؛ خيارات طلاء متعددة لضبط موثوقية الإشارة
• إنهاء بزاوية قائمة من خلال الفتحة، تثبيت قوي للوحة الدوائر المطبوعة، مثالي للتوصيل بين اللوحات في اتجاه جانبي / توصيل سلك بلوحة
• متوافق مع RoHS و REACH، يدعم التعبئة في صواني/أنابيب للتجميع اليدوي والإنتاج الضخم

وصف المنتج

المعلمات الميكانيكية العامة

الخصائص المادية والكهربائية

دليل البيئة واللحام

ميزة المنتج

1. هيكل بزاوية قائمة 90 درجة من خلال الفتحة، اتجاه تزاوج أفقي، مثالي لتخطيطات العلب ذات الارتفاع المحدود
2. دبوس تلامس مربع صلب SQ0.64 مم، مقاومة انحناء أعلى من الدبابيس المستديرة، مقاوم للالتواء أثناء التجميع وظروف الاهتزاز
3. غلاف نايلون UL94V-0، مقاومة حرارية ممتازة، يقاوم الذوبان أثناء عملية لحام الموجة
4. اختيار مرن لعدد الدبابيس: 21P-240P، قطع جزئي متاح عند الطلب
5. تشطيبات سطح متعددة: مطلي بالقصدير / ذهب فلاش / ذهب انتقائي على منطقة التزاوج لمتطلبات موثوقية مختلفة الدرجات
6. أقدام لحام ثابتة من خلال الفتحة، قوة تثبيت ميكانيكية فائقة على لوحة الدوائر المطبوعة ضد الصدمات والاهتزاز
7. قابل للتزاوج مع موصلات أنثى ذات صف مزدوج 2.54 مم قياسية / موصلات صندوقية في السوق

ميزة المنتج

1. تصميم دبوس مربع SQ0.64 مم: مقارنة بموصل الدبوس المستدير العادي، يحسن صلابة الدبوس، يقلل من خطر انحناء الدبوس أثناء الإدخال والإخراج وتجميع لوحة الدوائر المطبوعة، يقلل من معدل عيوب الإنتاج.
2. غلاف نايلون H2.5 مم: ارتفاع العازل المحسن يوازن بين التموضع الميكانيكي ومقاومة الحرارة؛ يتجنب انتفاخ البلاستيك أو تشوهه في الإنتاج الضخم بلحام الموجة.
3. هيكل بزاوية قائمة من خلال الفتحة: يوفر قوة تثبيت أقوى للوحة الدوائر المطبوعة من الموصلات من نوع SMT؛ مناسب للمعدات ذات تأثير الاهتزاز، يمنع خطر سقوط الموصل.
4. تغطية كاملة لنطاق عدد الدبابيس: من منافذ اختبار الإشارة ذات العدد المنخفض من الدبابيس إلى توصيل الوحدات ذات العدد العالي من الدبابيس، يغطي نموذج واحد متطلبات قائمة مواد متعددة، ويقصر دورة الشراء.
5. حل طلاء مرن: مطلي بالقصدير للسلع الاستهلاكية الحساسة للتكلفة؛ طلاء ذهبي انتقائي لسيناريوهات التزاوج المتكرر من الدرجة الصناعية، يوازن بين التكلفة والموثوقية.
6. توافق عالي: يتزاوج مباشرة مع مقابس أنثى ذات صف مزدوج 2.54 مم قياسية في السوق، لا حاجة لعمل إعادة تصميم إضافية لمشاريع لوحات الدوائر المطبوعة الحالية.

التطبيق

• لوحات التحكم الصناعية ووحدات طرفية PLC
• الأجهزة المدمجة، بوابات إنترنت الأشياء ووحدات المستشعرات
• لوحات الدوائر المطبوعة للمعدات الطبية المساعدة
• وحدات التحكم في المنزل الذكي
• وحدات مساعدة إلكترونية داخلية للسيارات
• أدوات الاختبار والقياس
• معدات طرفية للاتصالات
• توصيل إشارة الروبوتات

خيارات التخصيص

1. تأكيد عدد الدبابيس: تأكيد رقم الدبوس المطلوب بالضبط (21P-240P). اتصل بنا إذا كنت بحاجة إلى تعديل القطع الجزئي / الطول الخاص.
2. فحص الاتجاه: اختر هذا النموذج بزاوية قائمة عندما يحتاج الموصل المتزاوج إلى دخول جانبي؛ اختر الموصل المستقيم للتزاوج في اتجاه علوي.
3. اختيار الطلاء:
   • حساس للتكلفة، تزاوج قليل المرات: اختر المطلي بالقصدير
   • توصيل وفصل متكرر، بيئة رطبة / صناعية: اختر طلاء ذهب فلاش أو ذهب انتقائي
4. ملاحظة تخطيط لوحة الدوائر المطبوعة: احجز بصمة فتحة مطابقة للدبوس المربع 0.64 مم؛ ارجع إلى رسم لوحة الدوائر المطبوعة المقدم.
5. عملية التجميع: اعتمد لحام الموجة للإنتاج الضخم؛ اتبع بدقة معلمات درجة حرارة ووقت اللحام لتجنب تلف غلاف النايلون.
6. جزء التزاوج: يجب أن يتطابق مع موصل أنثى ذو صف مزدوج 2.54 مم؛ تحقق من المسافة، تباعد الصفوف، وأبعاد الدبوس قبل الانتهاء من قائمة المواد.

خطوات عملية التخصيص

1. جمع المتطلبات → 2. التقييم الفني وعرض الأسعار → 3. مراجعة ورسم ثلاثي الأبعاد وتأكيد → 4. قالب / أدوات ونموذج أولي → 5. اختبار العينة (اتصال R، احتفاظ، إعادة تدفق) والموافقة → 6. الإنتاج الضخم → 7. فحص نهائي وشحن.

خدمتنا

توفر العينات والسياسة

يتم إرسال العينات إلى عملائنا مجانًا عند طلبهم، طالما أنهم على استعداد لدفع تكاليف الشحن، أو يمكننا دفع تكاليف الشحن لبعض العملاء القدامى من جانبنا أيضًا، أو يمكن للعميل دفع تكاليف الشحن مقدمًا، ويمكننا شحن العينات مع ساعي البريد الخاص بنا أيضًا.

الضمانات / الكفالات / الشروط والأحكام

نحن نقدم ضمان جودة المنتج.
يتم ضمان تسليم سريع لمدة 15 يومًا.
تشمل شروط الدفع T/T، ولكنها تخضع للتفاوض، مثل L/C، PayPal، Western Union، والمزيد.

خدمة ما بعد البيع

نحن نقدم خدمة ممتازة من خلال شبكة مكاتبنا والمكتب الرئيسي.
يرجى التواصل مع قسم المبيعات التسويقية لدينا إما عن طريق الهاتف أو البريد الإلكتروني، أو إذا كان ذلك مناسبًا، قم بزيارة مكتبنا.
بالإضافة إلى الخدمة الودية، نقدم أسعارًا تنافسية للغاية وجدولة مرنة.

الأسئلة الشائعة

س: ما هو الحد الأدنى لكمية الطلب؟

ج: عادة ما يصل الحد الأدنى لكمية الطلب لدينا إلى 1000 قطعة، ولكننا نقبل كميات طلب صغيرة للاختبار.

س: هل يمكنني زيارة مصنعك؟

ج: مرحبًا بك في زيارة مصنعنا، وسنعرض لك عملية الإنتاج الاحترافية لدينا، ونأمل أن نتعاون معك على المدى الطويل.

س: ما هو وقت العينة لديك؟ ما هو وقت التسليم لديك؟

ج: 7 أيام للعينات، و 15-20 يومًا للإنتاج الضخم. يعتمد ذلك على الكمية.

س: كيف أفحص بضاعتي؟

ج: يمكنك الفحص عن طريق زيارة المصنع، أو طلب من طرف ثالث الفحص، أو عن طريق فحص الصور.

س: كم تكلفة الشحن إلى بلدي؟

ج: سيتم تقديم الشحن من قبل شركة الشحن بناءً على وزنك الإجمالي وحجمه.

س: كيف أعرف إذا كنت قد شحنت طلبي؟

ج: سيتم إرسال رقم التتبع (DHL، UPS، FedEx، TNT، EMS، إلخ)، أو بوليصة الشحن الجوي، أو بوليصة الشحن البحري إليك بمجرد شحن بضاعتك. كما نتابع التسليم ونبقيك على اطلاع. يتم تقديم خدمة ما بعد البيع المفيدة. نحن ندعم ما تبيعه.

س: هل يمكنني صنع منتجات شخصية / مخصصة؟

 ج: بالتأكيد، فقط أرسل لنا الرسم أو العينة الخاصة بك.
