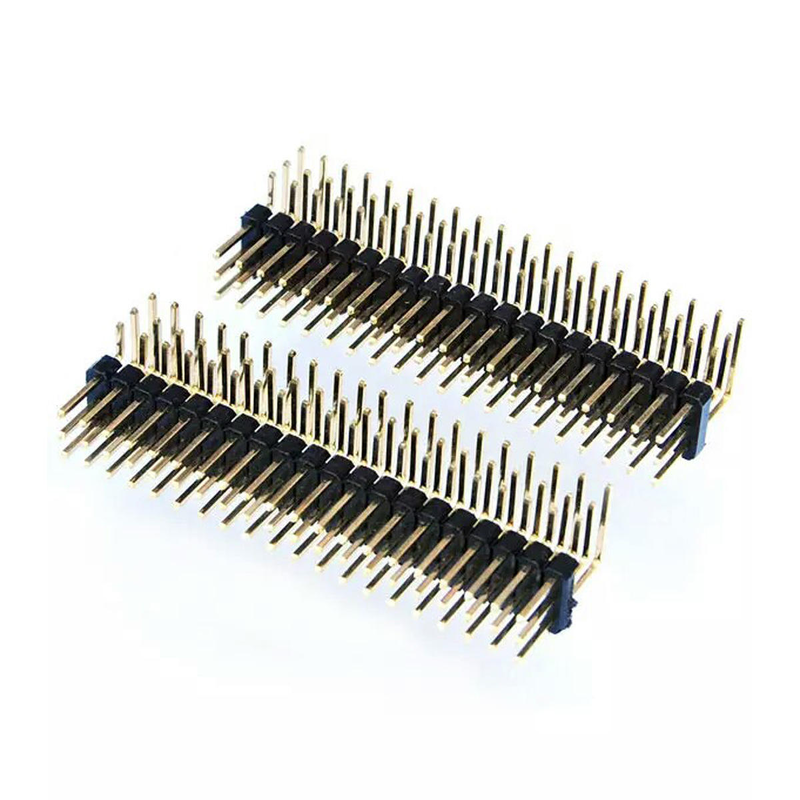

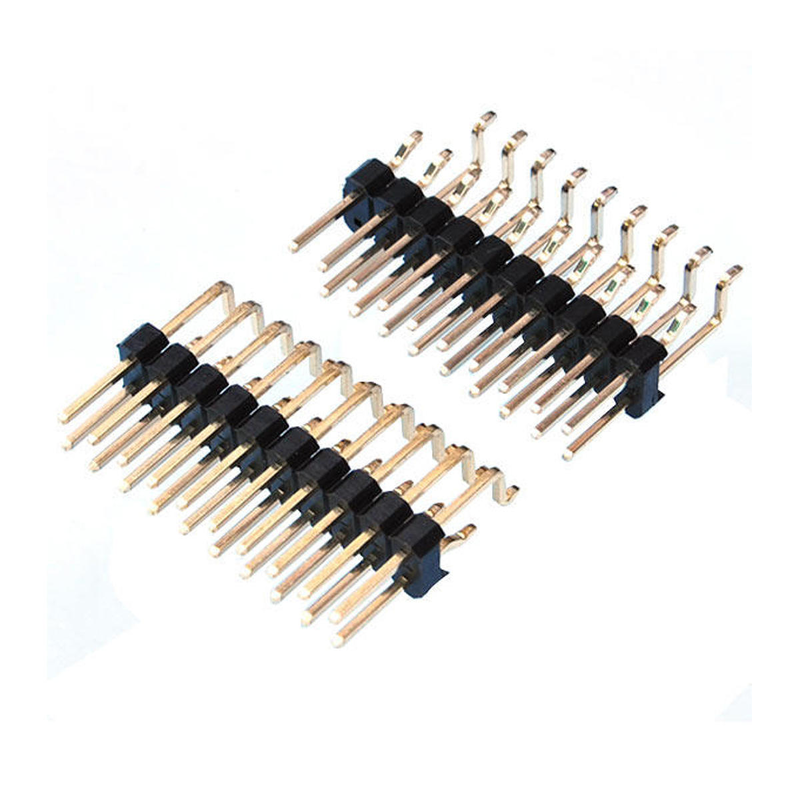

رأس دبوس PCB 1.0mm خط مزدوج منحني دبوس SMT 180 درجة 90 درجة PBT المواد الفوسفور البرونز الاتصالات دبوس الطول قابلة للتخصيص

رأس دبوس PCB 1.0mm خط مزدوج منحني دبوس SMT 180 درجة 90 درجة PBT المواد الفوسفور البرونز الاتصالات دبوس الطول قابلة للتخصيص

أبرز

• 1.0 ملم ضئيل الحجم مزدوج الصف SMT منحني، الدعامات90 درجة زاوية مستقيمة و 180 درجة نهاية SMT مسطحةلتخطيط PCB مرن
• أشعة اتصال من الفوسفور والبرونز ، أداء الربيع المستقر ، مكافحة التعب في دورات التزاوج طويلة الأمد
• عازل PBT UL94V-0 ، مقاومة حرارة إعادة التدفق ممتازة ، مجموعة SMT لإعادة التدفق
• قابلة للتخصيص بالكامل: طول الدبوس ، عدد الدبوس ، التشطيب النهائي ، علبة شريط وملفوف متاحة
• مراقبة صارمة للتسوية للـ SMT للاختيار والوضع ، معدل عيب التجميع المنخفض لإنتاج الكميات الكبيرة

وصف المنتج

المعلمات الميكانيكية العامة

خصائص المواد والكهرباء

دليل البيئة واللحام

ميزة المنتج

1. صف مزدوج 1.0 ملم مساحة رقيقة ، يوفر بصمة PCB لتخطيط الكثافة العالية
2. اثنين من أنماط المنحنيات المنحنيات: زاوية مستقيمة 90 درجة / SMT مسطحة 180 درجة ، تتوافق مع متطلبات تخطيط حافة PCB مختلفة
3. اتصالات الفوسفور والبرونز: مرونة متفوقة ، مقاومة الاسترخاء الإجهادي تحت الاهتزاز ودورات درجة الحرارة
4. PBT UL94V-0 غطاء حرارة ، يتحمل درجة حرارة اللحام SMT القياسية
5. التخطيط المشترك الصارم لمحطات SMT ، متوافقة مع معدات الاختيار والمكان التلقائي
6. تخصيص مرن: طول الدبوس، PIN، القصدير / الصفائح الذهبية، خيارات تعبئة الشريط والفكرة / الأنبوب
7. متوافقة مع RoHS و REACH ، تلبي المتطلبات البيئية الإلكترونية العالمية

ميزة المنتج

1. مرونة التصميم: خيار مزدوج 90 ° / 180 ° منحنيات SMT ، حل تحديات اتصال لوحة الحافة المحدودة في المساحة ، وتجنب تكلفة الحفر من خلال الثقب
2. موثوقية الاتصال: اتصال الفوسفور بالبرونز بدلاً من النحاس العادي ، وخطر أقل لتعب الربيع تحت الاهتزاز للأجهزة الصناعية
3. مناسبة للإنتاج الجماعي: ضيقة SMT التحكم coplanarity، وتكييف التقط تلقائي ومكان وإعادة التدفق، وتقليل لحام المفاصل السيئة في التصنيع الكبير
4. التخصيص الفعال من حيث التكلفة: ضبط طول الدبوس، كمية الدبوس، والطلاء وفقا لمتطلبات BOM، لا حاجة إلى إعادة تصميم بصمة PCB
5. الاستقرار الحراري: بيت PBT يحافظ على استقرار الأبعاد أثناء إعادة التدفق ، لا تشوه أو بثور مقابل بيت بلاستيك رخيص

التطبيق

• وحدات التحكم الصناعية و أجهزة الاستشعار PCBA
• أجهزة إنترنت الأشياء الذكية، الإلكترونيات القابلة للارتداء
• مجموعات الدوائر المدمجة الطبية
• وحدات إلكترونية مساعدة للسيارات الداخلية
• معدات محمولة، معدات اختبار وقياس
• لوحات الاتصالات الطرفية، وحدات الأنظمة المدمجة

خيارات التخصيص

1. تأكيد نوع العقدة المنحنية: اختر90 درجة زاوية مستقيمةللاتصال الأفقي لللوحة الجانبية: اختر180 درجة SMT مسطحةلتركيب السطح منخفض الملف. الزاوية الخاطئة تسبب عدم تطابق تخطيط PCB.
2. تحديد عدد الدبابيس الدقيق: صفين = 2 × N؛ تحديد مجموع المواقع عند إرسال الاستفسار.
3. تأكيد بعد طول الدبوس: طول الدبوس المزدوج وطول ذيل اللحام SMT يمكن تخصيصهما ؛ قدم مرجع الرسم إذا كان متاحاً.
4. اختار التصفية: التصفية بالصين لمنتجات المستهلك ذات دورة التزاوج المنخفضة؛ التصفية بالذهب لبيئة صناعية عالية الاهتزاز والرطوبة لمنع الأكسدة.
5. جزء التزاوج: اقترب من الرأس الأنثوي ذو الصفين ذو المسافة 1.0 ملم؛ تحقق من بعد التزاوج قبل إغلاق BOM النهائي.
6. لإنتاج SMT: استخدم التعبئة الشريطية والفكرة للتثبيت التلقائي؛ التعبئة الأنبوبية لاختبار النموذج الأولي / المجموعات الصغيرة.

خطوة عملية مخصصة

1. جمع المتطلبات → 2. التقييم الفني والاقتباس → 3. مراجعة الرسمات ثلاثية الأبعاد والتأكيد → 4. القالب / الأدوات والنموذج الأولي → 5. اختبار العينة (R الاتصال ، الاحتفاظ ، إعادة التدفق) والموافقة → 6.الإنتاج الضخم → 7-القياس النهائي والشحن

خدماتنا

توفر العينات وسياسة

العينات يجب أن ترسل لعملائنا مجانا عند طلبهم، طالما أنهم على استعداد لدفع ثمن الشحن، أو يمكننا دفع ثمن الشحن لبعض العملاء القدامى من جانبنا أيضا،أو يمكن للعميل دفع ثمن الشحن مقدماً، ويمكننا شحن عينات مع ساعينا كذلك.

الضمانات / الضمانات / الشروط والأحكام

نحن نقدم ضمانة جودة المنتج.
تسليم سريع في 15 يوماً مضمون
شروط الدفع تشمل T / T ، ولكنها تخضع للمفاوضات ، مثل L / C ، PayPal ، Western Union ، وغيرها.

خدمة ما بعد البيع

خدمة ممتازة تقدم من خلال شبكة مكاتبنا ومكتبنا الرئيسي.
يرجى الاتصال بقسم المبيعات التسويقية إما عن طريق الهاتف أو البريد الإلكتروني، أو إذا كان ذلك مريحا، زيارة مكتبنا.
وبالإضافة إلى الخدمة الودية، نقدم الأسعار الأكثر تنافسية وجدول زمني مرن.

الأسئلة الشائعة

س: ما هو MOQ الخاص بك؟

ج: عادة ما تكون مقدار الطلب لدينا 1000 قطعة، ولكننا نقبل كميات الطلب الصغيرة للاختبار.

س: هل يمكنني زيارة مصنعكم؟

ج: مرحبًا بزيارة مصنعنا ، وسوف نريك عملية الإنتاج المهنية لدينا ، ونأمل أن يكون لدينا تعاون طويل الأجل معك.

س: ما هو وقت العينة؟ ما هو وقت التسليم؟

ج: 7 أيام للعينات، و 15-20 يوم للإنتاج الضخم. يعتمد على الكمية.

س: كيف أقوم بفحص سلعي؟

ج: يمكنك التحقق من خلال زيارة المصنع، أو طلب طرف ثالث للتحقق، أو من خلال فحص الصورة.

س: كم تكلفة الشحن إلى بلدي؟

ج: سيتم إعطاء الشحن من قبل شركة الشحن على أساس الوزن الإجمالي و CBM الخاص بك.

س: كيف أعرف إن كنت ستقوم بإرسال طلبي؟

ج: سيتم إرسال رقم التتبع ((DHL ، UPS ، FedEx ، TNT ، EMS ، إلخ) ، ورقة الشحن الجوية ، أو B / L عن طريق البحر إليك بمجرد شحن البضائع. نحن نتابع التسليم ونبقيك على علم.يتم توفير الخدمة المساعدة بعدنحن ندعم ما تبيعه

س: هل يمكنني صنع منتجات مخصصة؟

 ج: بالتأكيد، فقط أرسل لنا رسمتك أو عينة.
