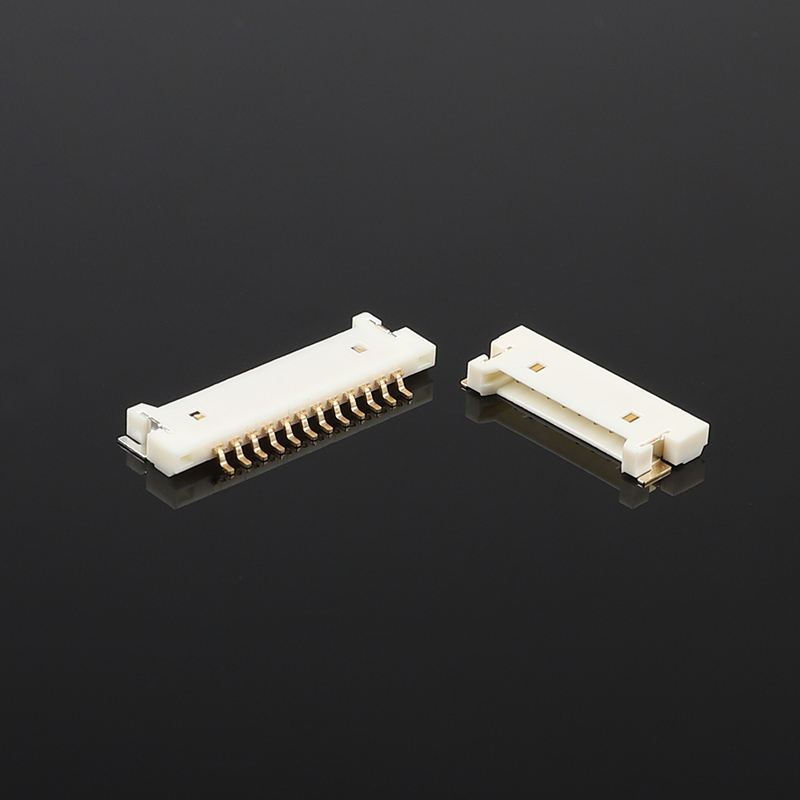

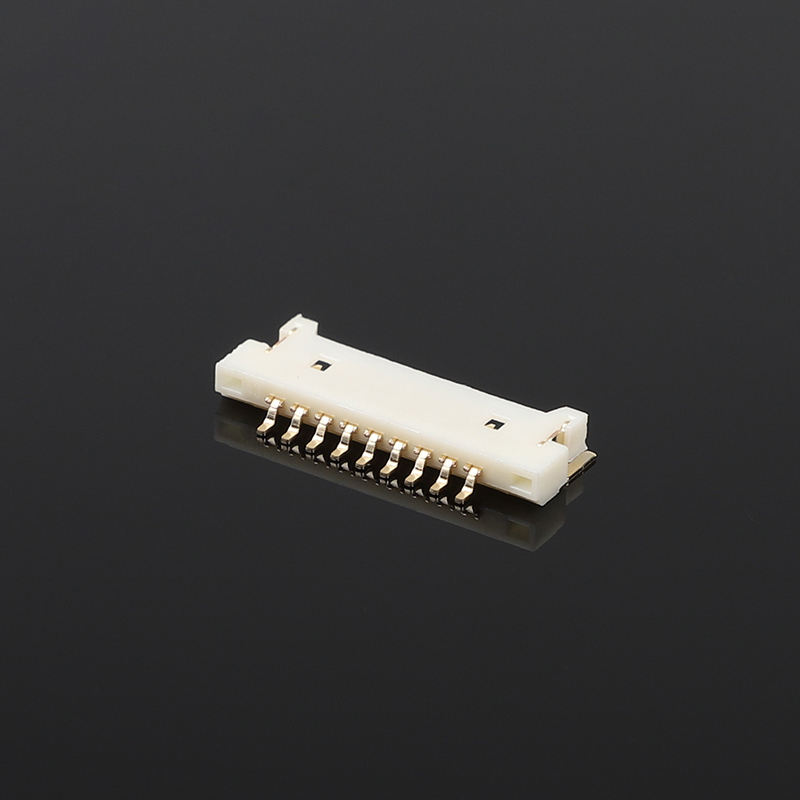

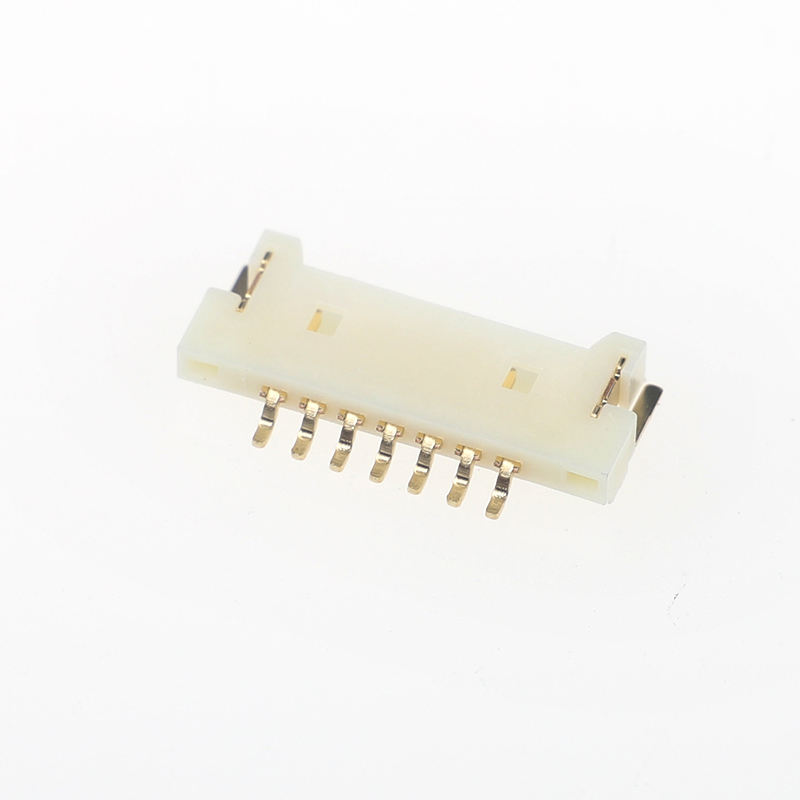

1.25 رقيقة جداً أفقية المربع مطلية الذهب تماماً WT125JW
أبرز المنتجات
- 1رقاقة SMD الأفقية النسائية ذات الوصول المنخفض جداً من 25 مم، بديل للسلسلة Molex 51146
- اتصال مطلي بالذهب بالكامل لمكافحة الأكسدة، إشارة مستقرة تحت الاهتزاز والبيئة الرطبة

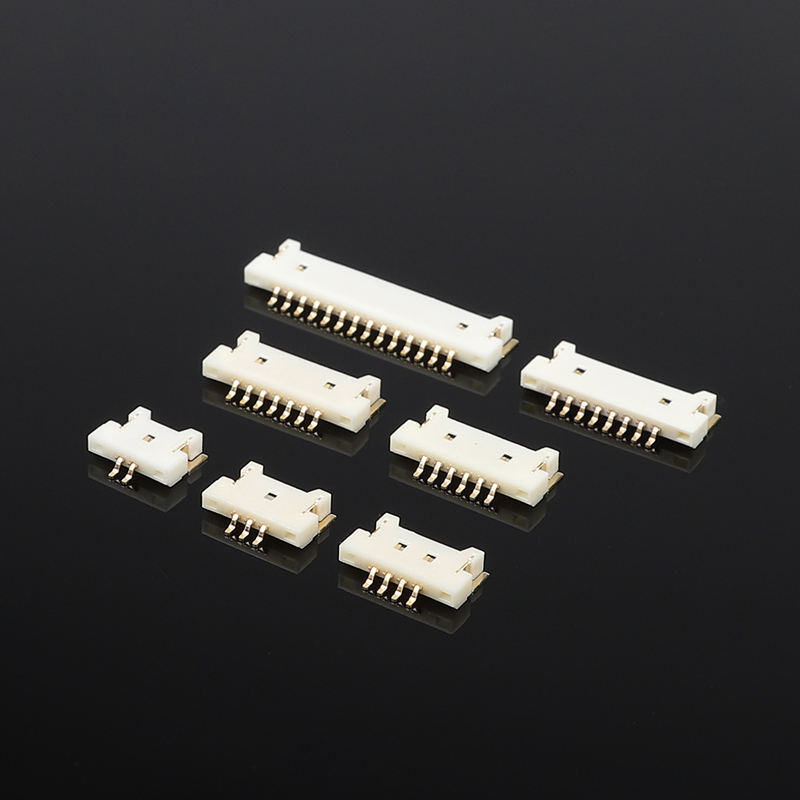

- 2-20 موضع متاح، وتغليف شريط ولفل لتجميع SMT عالية السرعة
- التصميم المقطب + الاحتكاك القفل ضد عدم التزاوج ، يمنع فصل غير متوقع
- غطاء عالية درجة الحرارة UL94V-0 متوافق مع RoHS / REACH لحام إعادة التدفق الخالي من الرصاص
المواصفات التقنية
المعلمات الميكانيكية العامة
| البند |
المواصفات |
| الارتفاع |
1.25 ملم |
| النوع |
السلك الأفقي (SMD) الإناث (Wire-to-Board) |
| عدد الدبوسات |
2-20 مواقف |
| الصف |
صف واحد |
| توجيهات التزاوج |
الأفقية / الزاوية المستقيمة إلى PCB |
| التثبيت |
تعبئة SMD سطحية، شريط ولفل |
| الاستقطاب |
نعم، مكافحة الإدراج الخاطئ |
| القفل |
قفل الاحتكاك لضمان التزاوج |
| إشارات متقاطعة |
سلسلة Molex 51146 |
خصائص المواد والكهرباء
| البند |
المواصفات |
| مواد الاتصال |
الفوسفور البرونز |
| طلاء الارتباط |
مطلية بالذهب بالكامل فوق قاعدة النيكل |
| مواد السكن |
البلاستيك الحراري عالي الحرارة، UL94V-0 |
| التيار المسموح به |
1A لكل دبوس (AWG 28-32) |
| الجهد القياسي |
125 فولت AC/DC |
| أقصى مقاومة للاتصال |
≤ 20 مΩ |
| المقاومة العازلة |
≥ 1000 MΩ |
| مقاومة الجهد |
500 فولت AC / 1 دقيقة |
دليل البيئة واللحام
| البند |
المواصفات |
| درجة حرارة العمل |
-40 °C ~ +105 °Cعلي بابا... |
| درجة حرارة التخزين |
-25 °C ~ +60 °C |
| ملف اللحام |
متوافق مع SMT الخالية من الرصاص (أقصى درجة حرارة 260 °C) |
| الامتثال |
RoHS، REACH |
| ملاحظة |
لا تطبق الإجهاد الميكانيكي أثناء أو بعد لحام إعادة التدفق |
خصائص المنتج
- تركيب SMD أفقي رقيق للغاية بزاوية مستقيمة ، احتلال مساحة المنصة المنخفضة لتصميم جهاز رقيق
- قاعدة اتصال برونزية من الفوسفور مع طلاء ذهبي كامل ، مقاومة اتصال منخفضة ، أداء ممتاز لمكافحة التآكل ومكافحة الأكسدة
- ميزة المفتاح المستقطبة لتجنب الإدراج العكسي ؛ يقضي قفل الاحتكاك المدمج بتزاوج مستقر ، مضاد للسقوط تحت صدمة الهزاز
- غطاء: UL94V-0 المقاوم لدرجات الحرارة العالية ، متوافق مع ملف اللحام العائم المعيارية الخالية من الرصاص
- 2-20 المواقف قابلة للتكوين؛ مطابقة بدقة Molex 51146 PCB البصمة، أسقطة مباشرة في استبدال دون تعديل PCB
- ناقل شريط ولفل للاختيار الآلي ووضعها؛ عدد المسامير المخصصة وخيارات التصفيف المتاحة لمشاريع OEM
مزايا المنتج
- الاستبدال المباشر: 1: 1 البصمة متوافقة مع Molex 51146 ، لا حاجة إلى إعادة تصميم PCB ، تقصير دورة المشروع وخطر هجرة BOM
- الذهب المملأ بالكامل: مقارنة بالنسخة القياسية المصفوفة بالقصدير ، أداء أفضل لتطبيقات الرطوبة العالية ، والاهتزازات ، والعمر الطويل ، وانخفاض خطر الاتصال المتقطع
- صديقة للصناعة: تخطيط منصة SMD الأمثل ، حامل شريط ولفل مستقر ، إنتاج كبير لإنتاج الجماهير
- تخصيص مرن: دعم عدد الدبابيس المخصصة، سمك الصفائح، التعبئة والتغليف الخاص لمشاريع OEM / ODM
- البديل الأمثل من حيث التكلفة: سلسلة التوريد المحلية المستقرة، أوقات تسليم أقصر مقارنة مع قطع الغيار الأصلية المستوردة، تكلفة إجمالية تنافسية للطلبات المتوسطة والعالية
التطبيق
- الإلكترونيات الاستهلاكية: الأجهزة المنزلية الصغيرة والأجهزة القابلة للارتداء واللوحات الذكية والمعدات المحمولة
- شاشة ووحدة لمسة: شاشة LCD / OLED اتصال إشارة داخلية، وحدات شاشة لمسة
- التحكم الصناعي: أجهزة استشعار صغيرة، أجهزة تحكم صغيرة، أجهزة الأمن والإنذار
- الجهاز الطبي: الأجهزة الطبية المحمولة (الاتصال على مستوى الإشارة فقط)
- إنترنت الأشياء والأجهزة الذكية: عقدة مستشعرات ذكية، وحدات اتصال مصغرة
دليل اختيار العملاء
- تحديد عدد الدبوسات: تأكيد قنوات الإشارة / الطاقة الفعلية ؛ حدد 2-20P وفقًا لذلك. تجنب زيادة عدد الدبابيس لتوفير مساحة PCB.
- اختيار الطلاء: اختر نسخة مطلية بالذهب الكامل لمتطلبات الرطوبة العالية والاهتزازات وطول عمر الخدمة ؛ بديل مطلي بالقصدير متاح لمشاريع الأغراض العامة الحساسة للتكلفة.
- تصميم PCB: اتبع تخطيط المربع الموصى به من WT125JW (مثل Molex 51146). لا تعديل حجم المربع تعسفيا.
- تذكير التزاوج: استخدم محفظة التزاوج المتطابقة ومحطات التشنج المتوافقة مع سلسلة 51146؛ استخدم مقياس الأسلاك AWG 28-32.
- التجميع: يجب استخدام الشريط والفكرة لـ SMT التلقائي ؛ يسمح بالتركيب اليدوي فقط للنموذج الأولي للسلسلة الصغيرة.
- الحرار: اتبع بشكل صارم منحنى درجة حرارة إعادة التدفق الخالي من الرصاص ؛ تجنب إعادة التدفق الثانوية المتكررة عالية درجة الحرارة.
الأسئلة الشائعة
1هل لديك كتالوج؟ هل يمكنك إرسال الكتالوج لي للتحقق من جميع منتجاتك؟
ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.
2لا أستطيع العثور على المنتج في كاتا الخاص بكلوج) ، أيمكنك صنع هذا المنتج لي؟)
ج: إن كتالوجنا يوضح معظم منتجاتنا، ولكن ليس جميعها. فقط أخبرنا ما هو المنتج الذي تحتاجه، وكم تريد. إذا لم يكن لدينا، يمكننا أيضا تصميم وصنع قالب جديد لإنتاجه.للمعلومات، صنع قالب عادي سيستغرق حوالي 35-45 يوما.
3س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟
ج: نعم، ونحن نقدم 5-10 أجزاء من العينات مجانا من المرفق للاختبار. ولكن عليك أن تدفع لتكلفة الشحن
4س: ماذا عن وقت التسليم الخاص بك؟
ج: يتم تسليم السلع الموجودة في غضون يوم واحد ؛ يتم تسليم السلع المخصصة في غضون 5-7 أيام
5س: كيف أُرسل طلبي؟
ج: بالنسبة للحزم الصغيرة ، أرسلها بالبريد السريع ، مثل DHL ، FedEx ، UPS ، TNT ، EMS. هذه خدمة من باب إلى باب. بالنسبة للحزم الكبيرة ، يمكننا إرسالها جواً أو بحراً. نستخدم صناديق التصدير القياسية.نحن مسؤولون عن أي ضرر في المنتج أثناء التسليم.
6س: ما نوع الدفع الذي تقبله؟ هل يمكنني الدفع بالرنغ؟
ج: نحن نقبل T/T ((تحويل) ، Western Union، و PayPal. يرجى التأكد من أننا نستطيع أن نتلقى نفس المبلغ كما الفاتورة. ويمكنك أن تدفع باليوان. لا مشكلة.
7س: ماذا عن مراقبة الجودة في شركتك
ج: نلتزم بدقة بـ ISO9001 ، IQC ، OQC ، IPQC ، QA تشغل 10٪ من قسم الجودة لدينا. سيتم اختبار جميع منتجاتنا بواسطة CCD.
8س: أريد قائمة أسعار جميع منتجاتك هل لديك قائمة أسعار؟
الجواب: ليس لدينا قائمة أسعار لكل منتجاتنا. لأن لدينا العديد من العناصر، فمن المستحيل جعل جميع أسعارهم في قائمة،والأسعار تتغير دائما بسبب تكلفة المواد والكميةويمكنك أن تعطينا قائمة بجميع العناصر التي تحتاج إليها، وسوف نتأكد بعناية واحدة تلو الأخرى ونعطيك قائمة المواصفات والأسعار
9س: هل يمكنك صنع منتجات مخصصة وتعبئة مخصصة؟
ج: نعم لقد صنعنا الكثير من المخصصات
المنتجات لعملائنا سابقا (أساسا الحبال السلكية). حول التعبئة المخصصة، لا توجد مشكلة بالنسبة لنا لوضع شعارك أو غيرها من المعلومات على الحزمة.فقط يجب أن أشير إلى أنه يتكبد تكلفة إضافية.
10س: ما هي الشهادات التي لديك؟
ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، الخ
