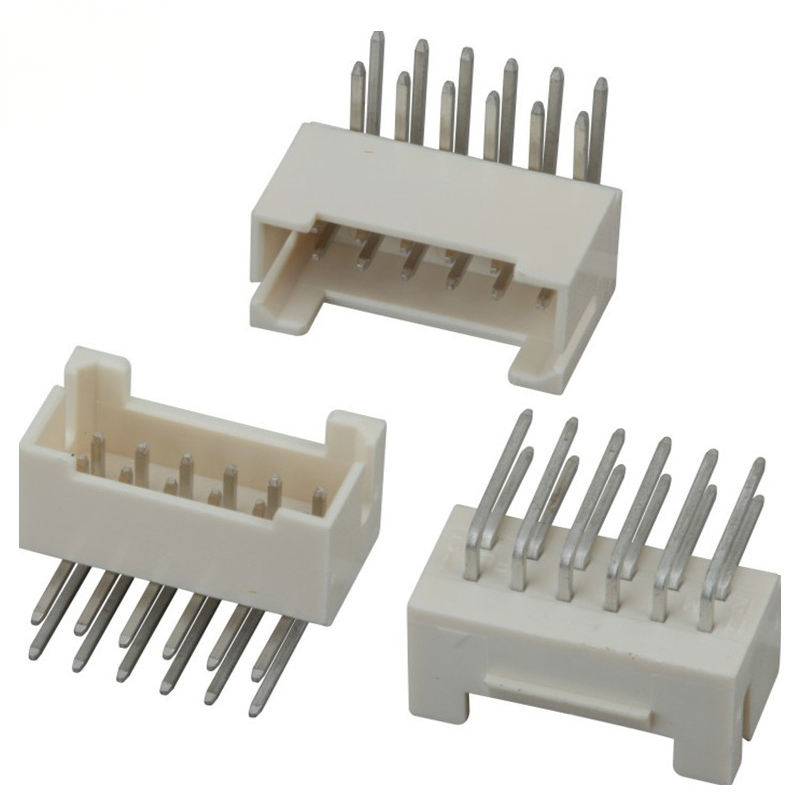

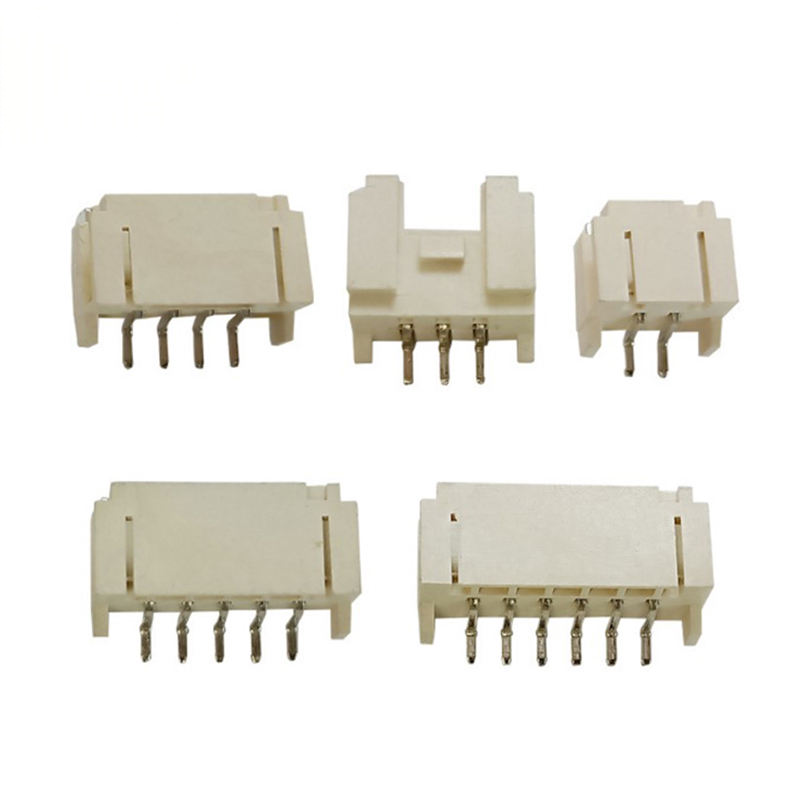

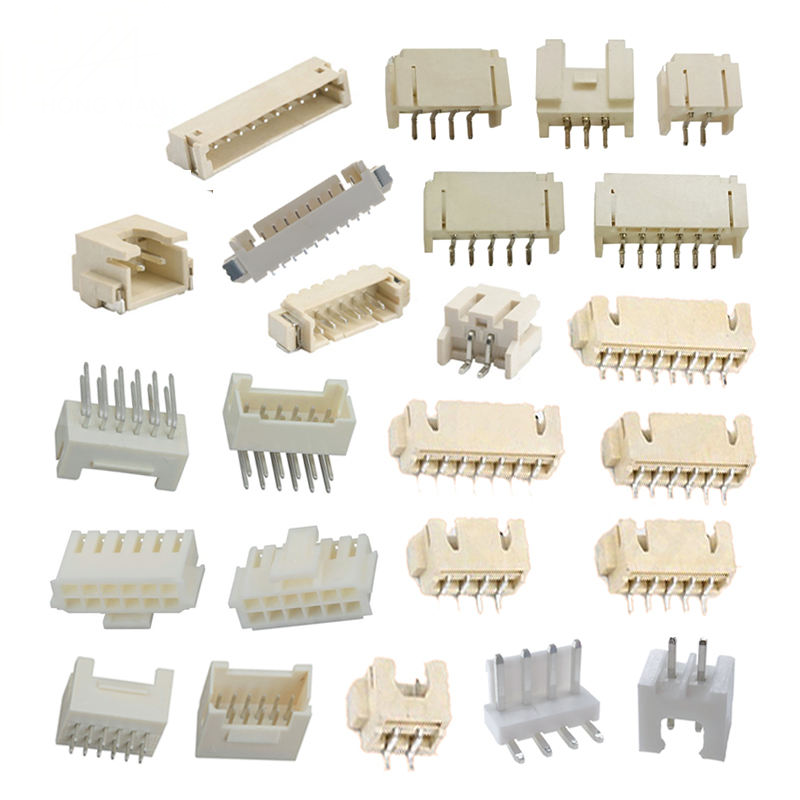

Name: مبيت ذكري عمودي بزاوية قائمة متوافق مع JST 1.25 مم / XH 2.54 مم / PH 2.0 موصلات PCB 2510
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: محطة الإسكان رقاقة
Price: 4.01 USD
Availability: InStock

المنزل > المنتجات > موصل صندوق بسكويت الويفر >

مبيت ذكري عمودي بزاوية قائمة متوافق مع JST 1.25 مم / XH 2.54 مم / PH 2.0 موصلات PCB 2510

مبيت رقاقة متوافق مع JST 1.25 مم

موصل PCB من نوع PH 2.54 مم

موصل رقاقة ذكري بزاوية قائمة عمودية

مكان المنشأ:

الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

محطة الإسكان رقاقة

اتصل بنا

اطلب اقتباس

مبيت ذكري عمودي بزاوية قائمة متوافق مع JST 1.25 مم / XH 2.54 مم / PH 2.0 موصلات PCB 2510

تفاصيل المنتج

متانة:

عالي

نوع الاتصال:

أداة إضافية

نمط الإنهاء:

جندى

اتصال:

النحاس مع طلاء الذهب أكثر من 50U

نطاق درجة الحرارة:

-40 إلى 85 درجة مئوية

تصفيح:

الطلاء بالقصدير

إبراز:

مبيت رقاقة متوافق مع JST 1.25 مم

موصل PCB من نوع PH 2.54 مم

موصل رقاقة ذكري بزاوية قائمة عمودية

شروط الدفع والشحن

الحد الأدنى لكمية

1000 قطعة

الأسعار

Negotiable Price

تفاصيل التغليف

الحزمة الداخلية: في بكرة؛ الحزمة الخارجية: بكرة في الكرتون

وقت التسليم

5-7 أيام

شروط الدفع

خطاب الاعتماد، تي/تي، بايال

القدرة على العرض

3 كيلو قطعة

المنتجات ذات الصلة

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

اتصل الآن

وصف المنتج

السلك إلى اللوحة متوافق مع JST 1.25mm / XH 2.54mm / PH 2.0 Crimp عمودي ومستقيم الزاوية الذكورية حجرة رقائق

أبرز المنتجات

منصة متعددة المواقع:1.25 ملم / PH2.0 ملم / XH2.54 ملم / 2510 2.54 ملم، القفزة المتوافقة مع معايير JST
خيارات التثبيت المزدوجة:الرؤوس الرأسية للرقائق الذكور (مستقيمة) و الزاوية اليمنى (R/A 90°)، ثقب THT للجميع PCB القياسية
النظام الكامل للشريط المكسر: رأس PCB + غطاء بلاستيكي + محطات الشريط المكسر ، عدد الدبابيس 2-20P صف واحد
تتوافق مع RoHS و REACH ؛ مادة عزل UL94-V-0 ؛ جهات اتصال الفوسفور-النحاس المطلية للصمام المستقر للإشارة ونقل الطاقة
محسّنة للإنتاج الضخم: أداء مستقر للشفرة، وتزاوج قوة إدراج منخفضة، وتكلفة تنافسية مقابل أجزاء العلامة التجارية الأصلية

المواصفات التقنية

المعلمات الميكانيكية العامة

البند	المواصفات
الحرارة المتاحة	1.25 ملم / PH2.0 ملم / XH2.54 ملم / 2510-2.54 ملم
عدد الدبوسات	مواقف 2-20، صف واحد
نوع التثبيت	الرأسي (المتسق 180 °) ، الزاوية المستقيمة (R / A 90 °) ، THT من خلال الثقب
دورات التزاوج	300 دورة على الأقل
أيه دبليو جي للأسلاك المعمول بها	AWG#30-#22 (يعتمد على متغير الصوت)
دعم سمك PCB	1.6 ملم PCB القياسية
هيكل القفل	قفل إيجابي للشق

خصائص المواد والكهرباء

البند	المواصفات
مواد الاتصال	الفوسفور البرونز
طلاء الارتباط	القياسية المصفوفة بالقصدير غير المتلونة بالقصدير؛ فلاش الذهب اختياري
عازل المباني	PA66، تصنيف اللهب UL94-V-0
التيار المسموح به (في الدبوس)	1.0A-3.0A خاضعة لتغير الطين؛ تتغير عند درجة حرارة محيطية مرتفعة
الجهد القياسي	250 فولت AC/DC
مقاومة الاتصال الأولية	≤10 مΩ
مقاومة العزل	≥ 1000 MΩ
مقاومة الجهد	1000 فولت AC / 1 دقيقة ، لا وجود لتعطيل

دليل البيئة واللحام

البند	المواصفات
درجة حرارة العمل	-25°C ~ +85°C (بما في ذلك درجة حرارة ارتفاع التيار)
عملية اللحام	صيانة الموجات لـ THT headers؛ صيانة القياسية من خلال الثقب
درجة حرارة وقت اللحام المقترح	260 درجة حرارة كحد أقصى، ≤5 ثواني غمرة بالدبوس
الامتثال	RoHS 2.0، REACH
حالة التخزين	جاف في الداخل، تجنب الغازات المآكلة، -10°C ~ +40°C

مبيت ذكري عمودي بزاوية قائمة متوافق مع JST 1.25 مم / XH 2.54 مم / PH 2.0 موصلات PCB 2510

خصائص المنتج

التوجه المزدوج: مستقيم عمودي للأسلاك العليا؛ زاوية مستقيمة R / A لتوجيه كابلات الدخول الجانبي ، حرية تخطيط PCB المرنة
مواقف صف واحد 2-20 ، تحمل متسق لمساحة الدبوس ± 0.05 مم ، يضمن التزاوج الدقيق ويتجنب تلف الإدراج الخاطئ
أشعة اتصال من البرونز الفوسفوري مع طبقة القصدير؛ طبقة ذهبيّة اختياريّة لمشاريع دورة عالية / بيئة تآكل
PA66 UL94-V-0 مادة غطاء ، مضادة للشيخوخة ، مقاومة حرارية جيدة لعملية اللحام العائلية والموجية
تصميم قفل الاحتكاك الإيجابي على السكن ، يحسن أداء مكافحة السحب في ظل ظروف الاهتزاز المتوسطة
الحل الكامل لإنهاء التشنج: تطابق محطات التشنج والغرف المقدمة معًا ؛ يعمل مع أدوات التشنج القياسية في الصناعة
التوافق الميكانيكي القاعدي مع البصمة النمطية JST ؛ لا يتطلب تعديل البصمة PCB لمشاريع الاستبدال
مراقبة جودة صارمة للدخول والخروج: فحص الأبعاد، مقاومة الاتصال، اختبار القوة الديالكترونية لكل دفعة

مزايا المنتج

التوريد من جهة واحدة: تغطي 1.25 / 2.0 / 2.54 مم المواصفات الشائعة استخدام السلك إلى اللوحة، وتقليل عبء عمل إدارة BOM متعددة الموردين
مرونة التصميم: خيارات الرأس العمودية والزاوية اليمنى تتكيف مع مساحة الحجرة الضيقة ، وتجنب صراع توجيه الكابلات على PCB المدمجة
استبدال التكلفة المثلى: متوافقة ميكانيكياً مع نمط JST ، وتقصير وقت التوصيل وانخفاض تكلفة المكونات دون إعادة تصميم تخطيط PCB
مناسبة للإنتاج الجماعي: جودة محطة التشنج المستقرة ، متوافقة مع معدات التشنج القياسية ؛ معدل فشل منخفض في ورشة تسليط السيارات
اختيار الطلاء المزدوج: مطلية للعمليات العادية الحساسة للتكلفة ؛ فلاش الذهب لأجهزة الاهتزاز العالي / دورة التزاوج العالية
التغطية الكاملة لـ QC: البعد الميكانيكي، الأداء الكهربائي، وثائق شهادة المواد المتاحة لمراجعة العملاء

مبيت ذكري عمودي بزاوية قائمة متوافق مع JST 1.25 مم / XH 2.54 مم / PH 2.0 موصلات PCB 2510

التطبيق

إلكترونيات المستهلك: الأجهزة المنزلية، وحدات المنزل الذكي، الأسلاك الداخلية للمروحة والمحركات، لوحات تحكم LED
إنترنت الأشياء والأجهزة المدمجة: وحدات الاستشعار، الاتصالات الداخلية لبطارية، لوحات التحكم
المعدات الصناعية: أجهزة تحكم صناعية صغيرة، معدات الاختبار، الاتصال الداخلي للجهاز مع إشارة الطاقة
طابعة ثلاثية الأبعاد ومعدات التداول المرجعي، أجهزة الأتمتة المكتبية، الأسلاك الداخلية الطبية غير الحرجة

مبيت ذكري عمودي بزاوية قائمة متوافق مع JST 1.25 مم / XH 2.54 مم / PH 2.0 موصلات PCB 2510

الأسئلة الشائعة

1هل لديك كتالوج؟ هل يمكنك إرسال الكتالوج لي للتحقق من جميع منتجاتك؟

ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.

2لا أستطيع العثور على المنتج في كاتا الخاص بكلوج) ، أيمكنك صنع هذا المنتج لي؟)

ج: إن كتالوجنا يوضح معظم منتجاتنا، ولكن ليس جميعها. فقط أخبرنا ما هو المنتج الذي تحتاجه، وكم تريد. إذا لم يكن لدينا، يمكننا أيضا تصميم وصنع قالب جديد لإنتاجه.للمعلومات، صنع قالب عادي سيستغرق حوالي 35-45 يوما.

3س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟

ج: نعم، ونحن نقدم 5-10 أجزاء من العينات مجانا من المرفق للاختبار. ولكن عليك أن تدفع لتكلفة الشحن

4س: ماذا عن وقت التسليم الخاص بك؟

ج: يتم تسليم السلع الموجودة في غضون يوم واحد ؛ يتم تسليم السلع المخصصة في غضون 5-7 أيام

5س: كيف أُرسل طلبي؟

ج: بالنسبة للحزم الصغيرة ، أرسلها بالبريد السريع ، مثل DHL ، FedEx ، UPS ، TNT ، EMS. هذه خدمة من باب إلى باب. بالنسبة للحزم الكبيرة ، يمكننا إرسالها جواً أو بحراً. نستخدم صناديق التصدير القياسية.نحن مسؤولون عن أي ضرر في المنتج أثناء التسليم.

6س: ما نوع الدفع الذي تقبله؟ هل يمكنني الدفع بالرنغ؟

ج: نحن نقبل T/T ((تحويل) ، Western Union، و PayPal. يرجى التأكد من أننا نستطيع أن نتلقى نفس المبلغ كما الفاتورة. ويمكنك أن تدفع باليوان. لا مشكلة.

7س: ماذا عن مراقبة الجودة في شركتك

ج: نلتزم بدقة بـ ISO9001 ، IQC ، OQC ، IPQC ، QA تشغل 10٪ من قسم الجودة لدينا. سيتم اختبار جميع منتجاتنا بواسطة CCD.

8س: أريد قائمة أسعار جميع منتجاتك هل لديك قائمة أسعار؟

الجواب: ليس لدينا قائمة أسعار لكل منتجاتنا. لأن لدينا العديد من العناصر، فمن المستحيل جعل جميع أسعارهم في قائمة،والأسعار تتغير دائما بسبب تكلفة المواد والكميةويمكنك أن تعطينا قائمة بجميع العناصر التي تحتاج إليها، وسوف نتأكد بعناية واحدة تلو الأخرى ونعطيك قائمة المواصفات والأسعار

9س: هل يمكنك صنع منتجات مخصصة وتعبئة مخصصة؟

ج: نعم لقد صنعنا الكثير من المخصصات

المنتجات لعملائنا سابقا (أساسا الحبال السلكية). حول التعبئة المخصصة، لا توجد مشكلة بالنسبة لنا لوضع شعارك أو غيرها من المعلومات على الحزمة.فقط يجب أن أشير إلى أنه يتكبد تكلفة إضافية.

10س: ما هي الشهادات التي لديك؟

ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، الخ
