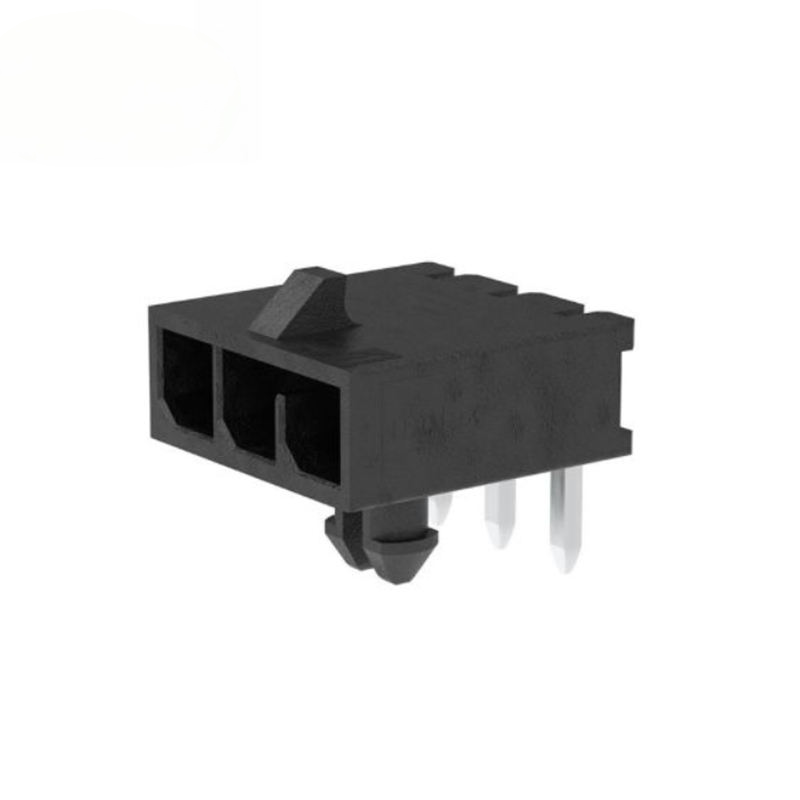

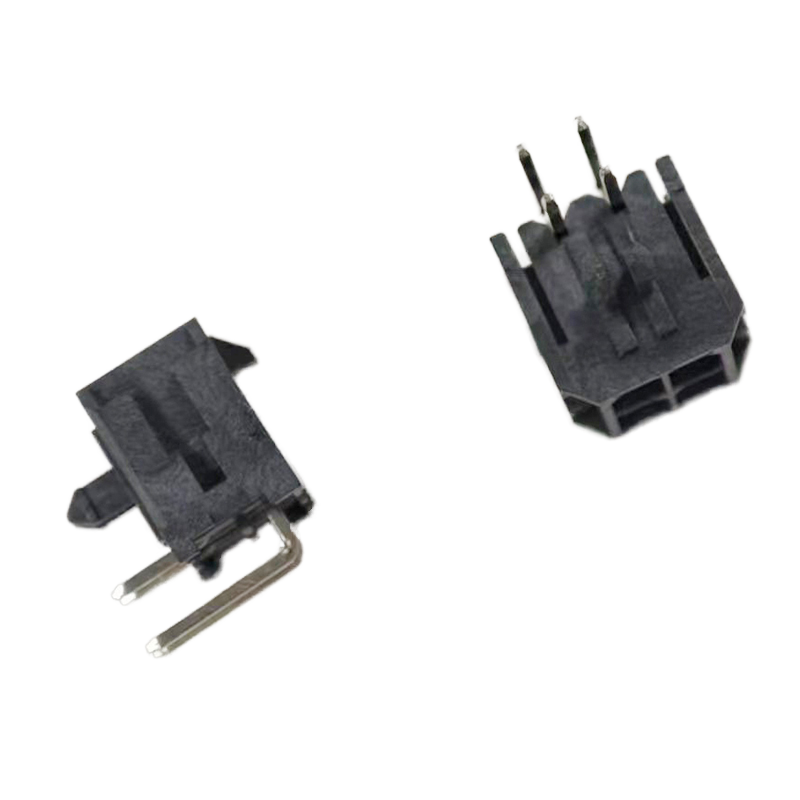

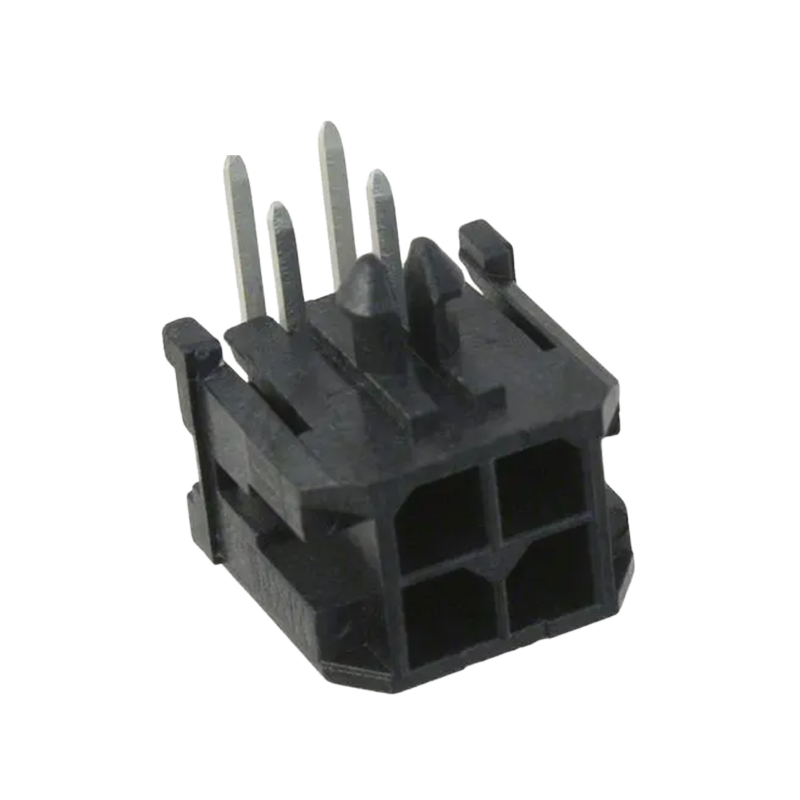

موصلات Molex 43045 Micro-Fit 3.0 مم R/A ذكر دبوس 2X2 / 6P / 8P /12P صف مزدوج مستطيل MX3.0 PCB
أبرز مميزات المنتج
- وصلة ذكر بزاوية قائمة، صف مزدوج، بفتحة عبر اللوحة، بمسافة 3.0 مم، متوافقة مع سلسلة Molex 43045 Micro-Fit 3.0
- متوفرة: 6 سنون / 8 سنون / 12 سنًا، اتصال هجين للطاقة والإشارة من سلك إلى لوحة
- غلاف LCP عالي الحرارة UL94-V0، متوافق مع سلك التوهج، خيار منخفض الهالوجين متاح
- دبابيس ذكر من سبيكة نحاسية، خيارات طلاء قصدير مطفي / ذهب انتقائي لظروف عمل مختلفة
- مفتاح استقطاب مدمج + دبوس قفل لوحة مطبوعة، مضاد للإدخال الخاطئ ومضاد للسقوط أثناء الاهتزاز

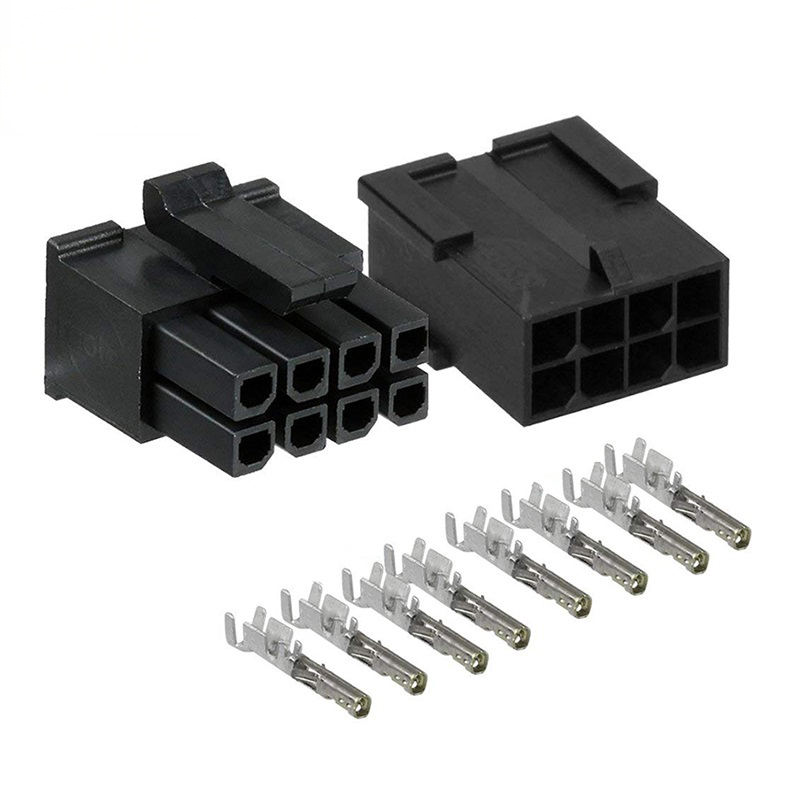

- مثالي لتصميم لوحة PCB محدود المساحة، يتزاوج مع غلاف مقبس أنثى من سلسلة 43025
المواصفات الفنية
المعلمات الميكانيكية العامة
| البند |
المواصفات |
| السلسلة |
Micro-Fit 3.0 (متوافق مع 43045) |
| المسافة |
3.00 مم |
| عدد الصفوف |
صف مزدوج |
| المواقع المتاحة |
6P، 8P، 12P |
| الاتجاه |
زاوية قائمة (R/A) |
| أسلوب التركيب |
فتحة عبر اللوحة (لحام عبر الفتحة) |
| دورات التزاوج |
30 دورة نموذجيةMolex |
| قوة التزاوج / الفصل |
بحد أقصى 8 نيوتن / بحد أدنى 2.4 نيوتن لكل دائرةMolex |
| التوازي |
≤0.15 مم لذيل اللحام |
| القفل |
دبوس قفل لوحة مطبوعة مدمج + مفتاح استقطاب الغلاف |
| شريك التزاوج |
غلاف مقبس أنثى من سلسلة 43025 |
خصائص المواد والكهرباء
| البند |
المواصفات |
| مادة الغلاف |
LCP مملوء بالزجاج، UL94-V-0، أسود، قادر على سلك التوهج ≥775 درجة مئوية GWIT |
| مادة الطرف |
سبيكة نحاسية |
| خيار الطلاء أ |
قصدير مطفي فوق نيكل (استخدام تجاري عام) |
| خيار الطلاء ب |
ذهب انتقائي على منطقة التلامس + قصدير على ذيل اللحام (موثوقية عالية) |
| التيار المقنن |
بحد أقصى 8.5 أمبير لكل تلامس (يعتمد على مقياس السلك وارتفاع درجة الحرارة) |
| الجهد المقنن |
600 فولت تيار متردد/مستمر |
| أقصى مقاومة للتلامس |
≤10 ميجا أوم |
| أدنى مقاومة للعزل |
≥1000 ميجا أوم |
| جهد تحمل العزل الكهربائي |
1500 فولت تيار متردد لمدة دقيقة واحدة، بدون انهيار |
دليل البيئة واللحام
| البند |
المواصفات |
| درجة حرارة التشغيل |
-40 درجة مئوية ~ +105 درجة مئوية |
| الامتثال |
RoHS، REACH SVHC، خيار منخفض الهالوجين متاح |
| طريقة اللحام |
متوافق مع لحام الموجة / إعادة التدفق بالأشعة تحت الحمراء (دبوس عبر الفتحة) |
| أقصى درجة حرارة لإعادة التدفق |
بحد أقصى 265 درجة مئوية (حد زمني 10 ثوانٍ) |
| حالة التخزين |
5-30 درجة مئوية، 40-70% رطوبة نسبية، تجنب الغازات المسببة للتآكل |
| التعبئة والتغليف |
متوفر صينية / شريط وبكرة للإدخال التلقائي |
ميزات المنتج
- صف مزدوج بمسافة 3.0 مم، إنهاء لحام بزاوية قائمة عبر الفتحة، خروج كابل أفقي
- مفتاح استقطاب مدمج: تجنب التزاوج العكسي، حماية لوحة PCB والحزمة من التلف
- دبوس قفل بلاستيكي بزر إغلاق: قفل قوي للموصل على لوحة PCB، مقاوم لصدمات الاهتزاز
- غلاف بلاستيكي LCP عالي الأداء، يتحمل ذروة درجة حرارة إعادة التدفق بالأشعة تحت الحمراء العالية
- خيارات طلاء متعددة: قصدير مطفي للمشاريع الحساسة للتكلفة؛ ذهب انتقائي للدورات العالية / البيئات المسببة للتآكل
- تصميم دبوس مغلف بالكامل، يمنع الدوائر القصيرة العرضية بسبب الحطام الأجنبي
- شريك تزاوج قياسي: سلسلة مقبس أنثى 43025، نظام بيئي كامل لتوصيل Micro-Fit 3.0
مزايا المنتج
- سهولة التصميم: الخروج الأفقي بزاوية قائمة يقلل بشكل كبير من متطلبات الارتفاع العمودي على لوحة PCB، مثالي للخزائن الضيقة وأغلفة الأجهزة النحيفة
- جاهز للإنتاج الضخم: التحكم الدقيق في التوازي يقلل من معدل عيوب اللحام؛ تعبئة الصواني والبكرات تدعم خط التجميع التلقائي
- مرونة التكلفة: إصدار مطلي بالقصدير للمعدات الاستهلاكية الحساسة للتكلفة؛ إصدار مطلي بالذهب الانتقائي للمعدات الصناعية / ذات الاهتزاز العالي وطويلة العمر
- تصميم مضاد للفشل: مفتاح الاستقطاب + دبوس مغلف + دبوس قفل لوحة PCB تمنع معًا مخاطر التوصيل الخاطئ، الاتصال غير المحكم، والدوائر القصيرة
- توافق النظام البيئي الكامل: يتزاوج مباشرة مع غلاف أنثى Micro-Fit3.0 43025 القياسي، لا حاجة لإعادة تصميم للمشاريع الحالية القائمة على Molex
- مقاومة لدرجات الحرارة العالية: غلاف LCP يتجنب ذوبان البلاستيك أثناء عملية لحام الموجة / إعادة التدفق، معدل رفض تجميع أقل
التطبيق
- الأتمتة الصناعية: وحدات PLC، محركات سيرفو، وحدات تحكم صناعية، اتصال طاقة-إشارة المستشعرات
- اتصالات البيانات والشبكات: أجهزة التوجيه، المحولات، توزيع الطاقة الداخلي للخوادم الصغيرة الحجم
- الإلكترونيات الاستهلاكية: الأجهزة المنزلية، وحدات إمداد الطاقة، وحدات إدارة البطارية
- المعدات الطبية: اتصال الأسلاك الداخلية للأجهزة الطبية غير المزروعة
- الطاقة الجديدة: حزم بطاريات صغيرة، لوحات تحكم الشحن
- الأجهزة الذكية: بوابات إنترنت الأشياء، لوحات التحكم المدمجة، الأسلاك الداخلية للروبوتات
دليل اختيار العملاء
- اختيار عدد السنون: تأكيد كمية الدوائر؛ اختر 6P / 8P / 12P وفقًا لمخططك. احتفظ بموضع دائرة احتياطي للترقية المستقبلية إن أمكن.
- اختيار الطلاء:
- قصدير مطفي: بيئة داخلية عامة، دورات تزاوج قليلة (<30 مرة)، أولوية التكلفة
- طلاء ذهب انتقائي: اهتزاز عالي، بيئة رطبة، دورات تزاوج متكررة، معدات صناعية طويلة العمر
- ملاحظة تصميم لوحة PCB: هذا موصل ذكر بزاوية قائمة عبر الفتحة، احتفظ بفتحة دبوس القفل في بصمة لوحة PCB؛ اتبع بدقة تخطيط الدبوس في ورقة البيانات لتجنب قصر اللحام.
- فحص التزاوج: يجب أن يتزاوج مع غلاف أنثى من سلسلة Micro-Fit3.0 43025، لا تخلط مع سلاسل أخرى بمسافة 3.0 مم غير Micro-Fit.
- تخفيض التيار: قم بتخفيض التيار تحت درجة حرارة محيطة عالية؛ لا تقم بتشغيل تصنيف 8.5 أمبير بالكامل بشكل مستمر فوق 85 درجة مئوية.
- تذكير بالتجميع: لا تطبق قوة جانبية مفرطة بعد التزاوج؛ يجب أن يدخل دبوس القفل بالكامل في فتحة تحديد الموضع في لوحة PCB.
أسئلة وأجوبة
1. س: هل لديكم كتالوج؟ هل يمكنك إرسال الكتالوج إلي للتحقق من جميع منتجاتك؟
ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.
2. س: لا يمكنني العثور على المنتج في الكتالوج الخاص بك، هل يمكنك تصنيع هذا المنتج لي؟ج: يظهر الكتالوج الخاص بنا معظم منتجاتنا، ولكن ليس كلها. فقط أخبرنا بالمنتج الذي تحتاجه، وكم الكمية التي تريدها. إذا لم يكن لدينا، يمكننا أيضًا تصميم وإنشاء قالب جديد لإنتاجه. للإشارة، سيستغرق إنشاء قالب عادي حوالي 35-45 يومًا.
3. س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟
ج: نعم، نقدم 5-10 قطع من عينات الموصلات المجانية للاختبار. ولكن عليك دفع تكلفة الشحن.
4. س: ماذا عن وقت التسليم الخاص بك؟
ج: يتم تسليم البضائع المخزنة في غضون يوم واحد؛ يتم تسليم البضائع المخصصة في غضون 5-7 أيام.
5. س: كيف تشحن طلبي؟
ج: بالنسبة للحزم الصغيرة، أرسلها عن طريق Express، مثل DHL، FedEx، UPS، TNT، EMS. هذه خدمة من الباب إلى الباب. بالنسبة للحزم الكبيرة، يمكننا إرسالها عن طريق الجو أو البحر. نستخدم كراتين تصدير قياسية. نحن مسؤولون عن أي تلف للمنتج ناتج أثناء التسليم.
6. س: ما نوع الدفع الذي تقبله؟ هل يمكنني الدفع بالرنمينبي؟
ج: نقبل T/T (تحويل سلكي)، Western Union، و PayPal. يرجى التأكد من أننا يمكننا استلام نفس المبلغ الموجود في الفاتورة. ويمكنك الدفع بالرنمينبي. لا مشكلة.
7. س: ماذا عن مراقبة جودة شركتك؟
ج: نلتزم بصرامة بمعايير ISO9001، IQC، OQC، IPQC، QA تشكل 10% من قسم الجودة لدينا. سيتم اختبار جميع منتجاتنا بواسطة CCD.
8. س: أحتاج إلى قائمة أسعار لجميع منتجاتك. هل لديك قائمة أسعار؟
ج: ليس لدينا قائمة أسعار لجميع منتجاتنا. نظرًا لوجود العديد من العناصر، من المستحيل وضع أسعارها جميعًا في قائمة، والأسعار تتغير دائمًا بسبب تكلفة المواد والكمية. ويمكنك تزويدنا بقائمة بجميع العناصر التي تحتاجها؛ سنقوم بالتحقق بعناية واحدًا تلو الآخر ونقدم لك قائمة بالمواصفات والأسعار.
9. س: هل يمكنك صنع منتجات مخصصة وتعبئة مخصصة؟
ج: نعم. لقد صنعنا العديد من المنتجات المخصصة لعملائنا سابقًا (خاصة حزم الأسلاك). بالنسبة للتعبئة المخصصة، لا توجد مشكلة في وضع شعارك أو معلومات أخرى على العبوة. فقط يجب الإشارة إلى أن ذلك يتكبد تكلفة إضافية.
10. س: ما هي الشهادات التي لديك؟
ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، إلخ.
