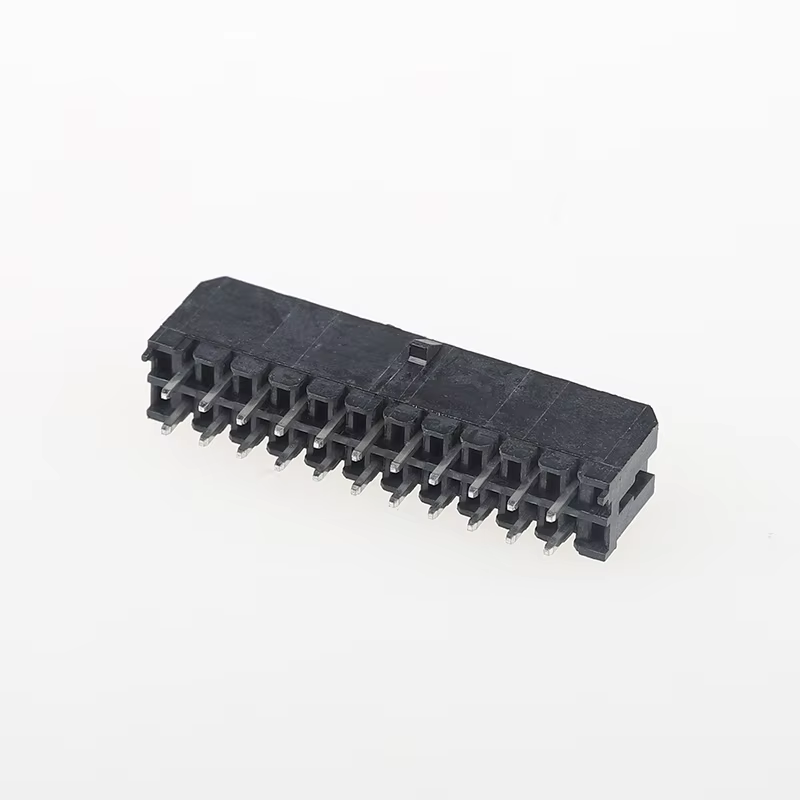

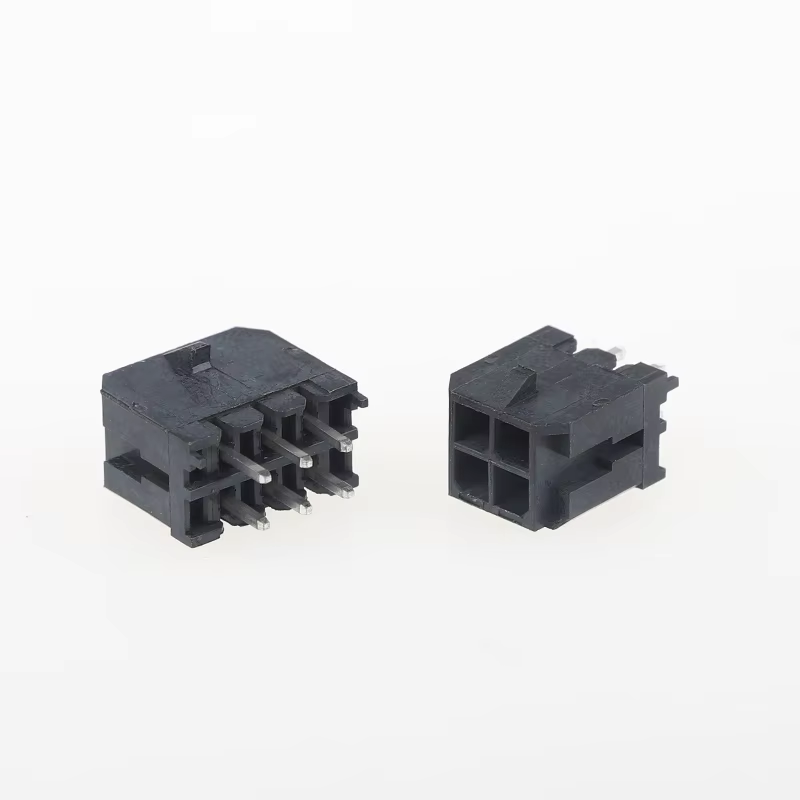

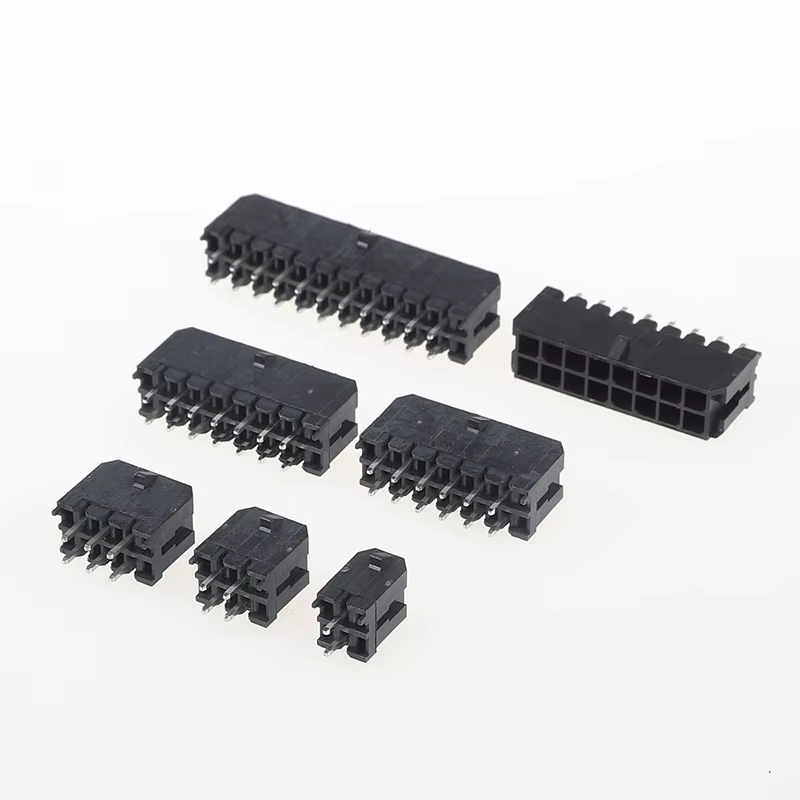

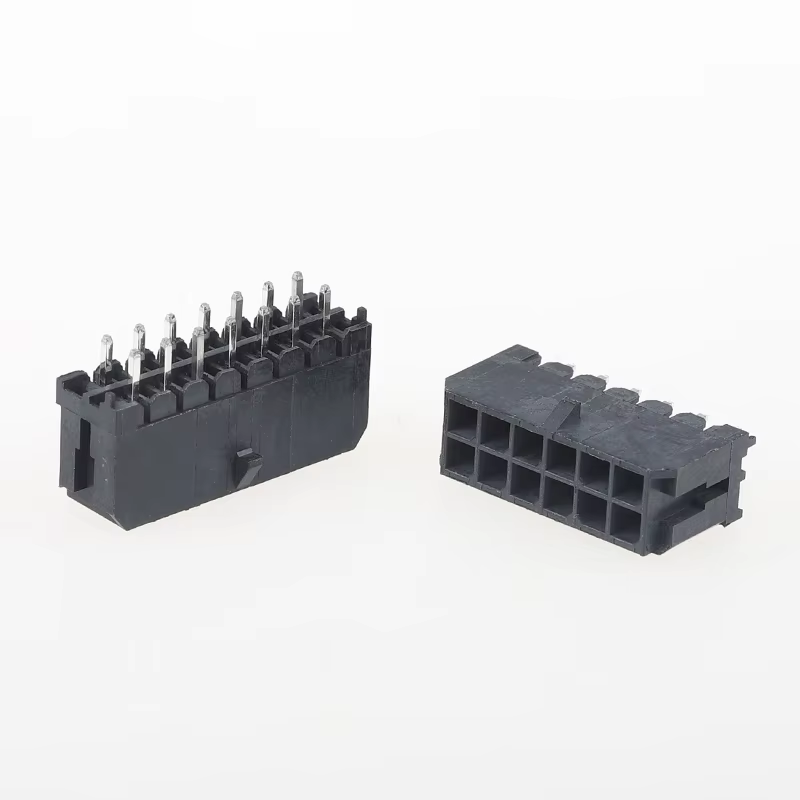

Name: MX3.0 رابط صغير 5557 ∙ 43045 السلسلة مزدوجة الصف الرأس الدبوس المستقيم (3.0 ملم الطول)
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: محطة الإسكان رقاقة
Price: 4.01 USD
Availability: InStock

المنزل > المنتجات > موصل صندوق بسكويت الويفر >

MX3.0 رابط صغير 5557 ∙ 43045 السلسلة مزدوجة الصف الرأس الدبوس المستقيم (3.0 ملم الطول)

MX3.0 رابط رأس دبوس صفين

5557 43045 سلسلة رأس الدبوس المستقيم

3.0mm مساحة ربط مربع رقاقة

مكان المنشأ:

الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

محطة الإسكان رقاقة

اتصل بنا

اطلب اقتباس

MX3.0 رابط صغير 5557 ∙ 43045 السلسلة مزدوجة الصف الرأس الدبوس المستقيم (3.0 ملم الطول)

تفاصيل المنتج

متانة:

عالي

نوع الاتصال:

أداة إضافية

نمط الإنهاء:

جندى

اتصال:

النحاس مع طلاء الذهب أكثر من 50U

نطاق درجة الحرارة:

-40 إلى 85 درجة مئوية

تصفيح:

الطلاء بالقصدير

إبراز:

MX3.0 رابط رأس دبوس صفين

5557 43045 سلسلة رأس الدبوس المستقيم

3.0mm مساحة ربط مربع رقاقة

شروط الدفع والشحن

الحد الأدنى لكمية

1000 قطعة

الأسعار

Negotiable Price

تفاصيل التغليف

الحزمة الداخلية: في بكرة؛ الحزمة الخارجية: بكرة في الكرتون

وقت التسليم

5-7 أيام

شروط الدفع

خطاب الاعتماد، تي/تي، بايال

القدرة على العرض

3 كيلو قطعة

المنتجات ذات الصلة

موصلات Molex 43045 Micro-Fit 3.0 مم بزاوية قائمة أنثى وذكر مستطيلة MX3.0 لموصلات PCB

احصل على أفضل سعر

موصل Molex 43025 Micro-Fit 3.0 مم بزاوية قائمة SMT أنثى (سلسلة MX3.0)

احصل على أفضل سعر

مبيت ذكري عمودي بزاوية قائمة متوافق مع JST 1.25 مم / XH 2.54 مم / PH 2.0 موصلات PCB 2510

احصل على أفضل سعر

موصل رأسي SMT بمسافة 1.5 مم

احصل على أفضل سعر

اتصل بنا

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

اتصل الآن

وصف المنتج

MX3.0 رابط صغير 5557 ∙ 43045 السلسلة مزدوجة الصف الرأس الدبوس المستقيم (3.0 ملم الطول)

أبرز المنتجات

✅ 3.0 ملم رقيقة صفين سلك إلى لوحة الرأس، شكل مناسب متوافق مع سلسلة مولكس 43045 (صغير 5557 / MX3.0)
✅ يدعم كل من نقل الطاقة والإشارة ، حتى 8.5 A لكل دائرة لتصميم مضغوط للطاقة
✅ يمنع مفتاح القفل الإيجابي والقطبية من عدم التزاوج والتقطيع العرضي تحت الاهتزاز
✅ UL94V-0 غطاء عالية درجة الحرارة، متوافق مع عمليات لحام الموجة وإعادة التدفق
✅ نطاق دائرة دائرة واسعة من 2 إلى 24 موقفًا ، إمدادات ثابتة ، بديل فعال من حيث التكلفة للسلسلة Molex 43045

المواصفات التقنية

المعلمات الميكانيكية العامة

البند	المواصفات
نوع المنتج	رأس دبوس ثنائي الصف مستقيم من خلال الثقب
الارتفاع	3.0 ملم
عدد الدوائر	2-24 المواقف
أسلوب التثبيت	فتحة عمودية
شريك التزاوج	غطاء الحاويات من سلسلة 43025
سمك الـ PCB	الموصى به 1.6 ملم
أسلوب السكن	مغطى بالمفتاح المتقطب و القفل
دورات التزاوج	300 دورة على الأقل

خصائص المواد والكهرباء

البند	المواصفات
مواد السكن	حرارة عالية البلاستيك الحرارية UL94V-0
مواد الاتصال	النحاس
طلاء الارتباط	القصدير غير الملموس فوق قاعدة النيكل
التيار المسموح به	ماكس 8.5 A لكل اتصال (تغير مع ارتفاع درجة الحرارة)
الجهد القياسي	600 فولت AC/DC
أقصى مقاومة للاتصال	≤ 20 مΩ
المقاومة العازلة	≥ 1000 MΩ
مقاومة الجهد	1500 فولت AC / 1 دقيقة
مقاس الأسلاك المعمول به	AWG 18-30 (الأسلاك المتقطعة فقط)

دليل البيئة واللحام

البند	المواصفات
درجة حرارة العمل	-40 °C ~ +105 °C
درجة حرارة التخزين	-20 °C ~ +85 °C
عملية اللحام	اللحام الموجة / IR متوافقة reflow
درجة الحرارة القصوى لللحام	الحد الأقصى 265 درجة مئوية (≤10 ثواني)
اختبار الرطوبة	90-95% RH @ 40 °C، 96 ساعة مؤهلة
الامتثال	متوافقة مع RoHS-2

MX3.0 رابط صغير 5557 ∙ 43045 السلسلة مزدوجة الصف الرأس الدبوس المستقيم (3.0 ملم الطول)

خصائص المنتج

مساحة صفين 3.0 ملم ، بناء عمودي مستقيم من خلال الثقب ، غطاء مغطى لحماية الدبوس
مفتاح الاستقطاب المدمج وآلية قفل إيجابية: مكافحة الخطأ ، مكافحة الانقطاع تحت الصدمة والاهتزاز
غطاء LCP / PA66 عالية درجة الحرارة UL94V-0 ، يتحمل الإجهاد الحراري لحام تصل إلى 265 درجة مئوية درجة حرارة الذروة
اتصال النحاس مع طبقة القصدير غير المتطابقة ، مقاومة اتصال منخفضة ، أداء إشارة الطاقة المستقر
تحكم صارم في التسطيح للحصول على أداء ثابت في لحام الثقب
خيارات دائرة كاملة النطاق: 2-24 موقف، يدعم طاقة الجهد المختلط و حلقات الإشارة
أجهزة التشغيل المكونة من عدة أجهزة

مزايا المنتج

كثافة توفير المساحة: تخطيط 3.0 ملم صفين يحقق أعلى عدد من القنوات في نطاق محدود من PCB مقارنةً بموصولات مسافة 4.2 ملم.
التصميم الميكانيكي المضاد للفشل: يزيل مفتاح الاستقطاب مخاطر التزاوج العكسي ؛ القفل الإيجابي يحافظ على الاتصال تحت الاهتزاز ، مما يقلل من معدل فشل المجال.
ميزان إشارة الطاقة العام: يتعامل مع كل من حلقات الإشارة ودوائر الطاقة المعتدلة، والحد من أنواع جزء BOM لمشروعك.
الصالحة للتصنيع: الضمان الصارم للطول المشترك للدبابيس يضمن استمرارية إنتاج اللحام من خلال الثقب ، ويقلل من عيوب الدبابيس المفتوحة أثناء الإنتاج الضخم.
مرونة سلسلة التوريد: بديل ميكانيكي فعال من حيث التكلفة لسلسلة Molex 43045 ، يساعد على تخفيف خطر نقص مكونات OEM ، MOQ مرنة للنموذج الأول والطلبات الجماعية.
النظام الإيكولوجي الكامل: الأغراض المتناسبة، محطات القيود المتاحة، تدعم تجميع الحزام في المنزل.

MX3.0 رابط صغير 5557 ∙ 43045 السلسلة مزدوجة الصف الرأس الدبوس المستقيم (3.0 ملم الطول)

التطبيق

الأتمتة الصناعية: PLC، محركات الخدمة، وحدات الاستشعار، وحدات التحكم في المصنع
إمدادات الطاقة و UPS: اتصال داخلي لإشارة الطاقة لتبديل مصادر الطاقة
الاتصالات والشبكات: الاتصالات الكهربائية المساعدة للجهاز التوجيه والبديل والمحطة الأساسية
الإلكترونيات الاستهلاكية: الأجهزة الطبية، محركات الطاقة LED، الأجهزة المنزلية
معدات الطاقة الجديدة: إشارة إدارة البطارية المساعدة وتوزيع الطاقة المنخفضة
الاختبار والقياس: معدات الاختبار، الأسلاك الداخلية لأدوات المختبر

MX3.0 رابط صغير 5557 ∙ 43045 السلسلة مزدوجة الصف الرأس الدبوس المستقيم (3.0 ملم الطول)

دليل اختيار العملاء

تأكيد رقم الدوائر الدقيقة (2-24P) لا تحسب القنوات فوق أو تحت المواصفات
تحديد التيار الفعلي للعمل لكل دبوس: تطبيق 30٪ - 40٪ من التيار المسموح به لبيئة درجة حرارة عالية (> 85 °C).
التحقق من سمك اللوحات: هذا العنوان هو للوحات المنسوجة المنسوجة القياسية البالغة 1.6 ملم؛ طول الدبوس المخصص مطلوب لسمك اللوحات غير القياسية.
تأكيد غطاء التزاوج: يجب أن يرتبط مع غطاء الحاوية المتوافق مع سلسلة 43025 ومحطات التشابك المتطابقة.
اختيار مقياس الأسلاك: AWG 18-22 للحلقات ذات التيار العالي؛ AWG 24-30 للدارات النقية للإشارة ، الأسلاك المتشابكة فقط ؛ لا ينصح بالأسلاك الصلبة.
الحالة البيئية: إذا كان الجهاز يعمل تحت اهتزازات قوية أو رطوبة عالية، يجب التحقق من صحة الاحتفاظ الميكانيكي والتخفيف الحراري قبل الإنتاج الجماعي.
بالنسبة للمشروع البديل عن Molex: إجراء فحص التزاوج واختبار اللحام والتحقق من صحة البيئة قبل التغيير الرسمي للمشروع.

الأسئلة الشائعة

1هل لديك كتالوج؟ هل يمكنك إرسال الكتالوج لي للتحقق من جميع منتجاتك؟

ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.

2لا أستطيع العثور على المنتج في كاتا الخاص بكلوج) ، أيمكنك صنع هذا المنتج لي؟)

ج: إن كتالوجنا يوضح معظم منتجاتنا، ولكن ليس جميعها. فقط أخبرنا ما هو المنتج الذي تحتاجه، وكم تريد. إذا لم يكن لدينا، يمكننا أيضا تصميم وصنع قالب جديد لإنتاجه.للمعلومات، صنع قالب عادي سيستغرق حوالي 35-45 يوما.

3س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟

ج: نعم، ونحن نقدم 5-10 أجزاء من العينات مجانا من المرفق للاختبار. ولكن عليك أن تدفع لتكلفة الشحن

4س: ماذا عن وقت التسليم الخاص بك؟

ج: يتم تسليم السلع الموجودة في غضون يوم واحد ؛ يتم تسليم السلع المخصصة في غضون 5-7 أيام

5س: كيف أُرسل طلبي؟

ج: بالنسبة للحزم الصغيرة ، أرسلها بالبريد السريع ، مثل DHL ، FedEx ، UPS ، TNT ، EMS. هذه خدمة من باب إلى باب. بالنسبة للحزم الكبيرة ، يمكننا إرسالها جواً أو بحراً. نستخدم صناديق التصدير القياسية.نحن مسؤولون عن أي ضرر في المنتج أثناء التسليم.

6س: ما نوع الدفع الذي تقبله؟ هل يمكنني الدفع بالرنغ؟

ج: نحن نقبل T/T ((تحويل) ، Western Union، و PayPal. يرجى التأكد من أننا نستطيع أن نتلقى نفس المبلغ كما الفاتورة. ويمكنك أن تدفع باليوان. لا مشكلة.

7س: ماذا عن مراقبة الجودة في شركتك

ج: نلتزم بدقة بـ ISO9001 ، IQC ، OQC ، IPQC ، QA تشغل 10٪ من قسم الجودة لدينا. سيتم اختبار جميع منتجاتنا بواسطة CCD.

8س: أريد قائمة أسعار جميع منتجاتك هل لديك قائمة أسعار؟

الجواب: ليس لدينا قائمة أسعار لكل منتجاتنا. لأن لدينا العديد من العناصر، فمن المستحيل جعل جميع أسعارهم في قائمة،والأسعار تتغير دائما بسبب تكلفة المواد والكميةويمكنك أن تعطينا قائمة بجميع العناصر التي تحتاج إليها، وسوف نتأكد بعناية واحدة تلو الأخرى ونعطيك قائمة المواصفات والأسعار

9س: هل يمكنك صنع منتجات مخصصة وتعبئة مخصصة؟

ج: نعم لقد صنعنا الكثير من المخصصات

المنتجات لعملائنا سابقا (أساسا الحبال السلكية). حول التعبئة المخصصة، لا توجد مشكلة بالنسبة لنا لوضع شعارك أو غيرها من المعلومات على الحزمة.فقط يجب أن أشير إلى أنه يتكبد تكلفة إضافية.

10س: ما هي الشهادات التي لديك؟

ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، الخ
