مكان المنشأ:
الصين
اسم العلامة التجارية:
XTKCONN
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
محطة الإسكان رقاقة

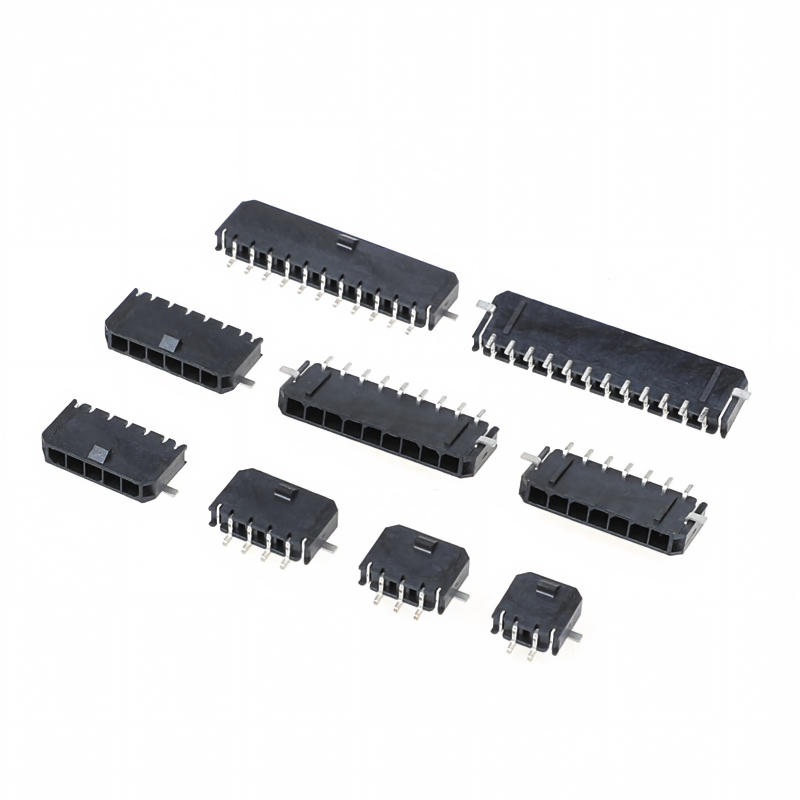

MX 3.0mm Pitch Horizontal Single Row Automotive Connector 5557 2P‐12P (يحل محل MOLEX 43650)
أبرز المنتجات
المواصفات التقنية
المعلمات الميكانيكية العامة
| البند | المواصفات |
|---|---|
| الارتفاع | 3.00 ملم |
| نطاق الموقع | 2 ‐ 12 P، صف واحد |
| التوجيه | الأفقي / الزاوية المستقيمة |
| دورات التزاوج | ≥30 دورة |
| سمك PCB الموصى به | 1.6 ملم |
| نوع التثبيت | شريط من خلال الثقب / شريط SMD |
| لون المقصورة | أسود |
| القفل | غطاء مكافحة الإغلاق المقطب، عقدة الاحتفاظ بالبي سي بي |
خصائص المواد والكهرباء
| البند | المواصفات |
|---|---|
| مواد السكن | البلاستيك الحراري عالي الحرارة، UL94V-0 |
| مواد الاتصال | النحاس |
| طلاء الارتباط | الصفيح الميت / طلاء الذهب الانتقائي اختياري |
| التيار المسموح به | ماكس 8.5 A لكل دبوس (يعتمد على مقياس السلك ودرجة الحرارة) |
| الجهد القياسي | 600 فولت AC/DC |
| مقاومة الاتصال | ≤ 15 مΩ |
| مقاومة العزل | ≥ 1000 MΩ |
| مقاومة الجهد | 1500 فولت AC، دقيقة واحدة |
| أيه دبليو جي للأسلاك المعمول بها | 20-30 AWG |
دليل البيئة واللحام
| البند | المواصفات |
|---|---|
| درجة حرارة العمل | -40 °C ~ + 125 °C |
| درجة حرارة التخزين | -45 °C ~ +130 °C |
| مقاومة الاهتزاز | تلبية المتطلبات العامة لاهتزازات حزام السيارات |
| ملف تعديل التدفق | درجة حرارة الذروة ≤260 °C، التعرض الكلي ≤10 ثوان |
| حلبة من خلال الثقب | الحرارة الموجية 260 درجة مئوية، وقت الإقامة 5 ثواني |
| الامتثال | RoHS 2.0، REACH SVHC ؛ خيار منخفض الهالوجين |
خصائص المنتج
1. 100٪ التزاوج متوافق مع سلسلة MOLEX 43650 ميكرو فيت 3.0 محطات التزاوج والغرف
2. الهيكل الأفقي الزاوية المستقيمة صف واحد، يوفر مساحة PCB الرأسية
3غطاء من البلاستيك الحراري المقاوم لدرجات الحرارة العالية، الأسلاك المتوهجة المؤهلة لمتطلبات تصنيع السيارات
4. محفظة مغطاة مستقطبة تمنع عدم التزاوج ؛ مدمج في PCB تحديد موقع المسمار للتجميع الدقيق
5اتصال النحاس مع خيارات الصين / الصفائح الذهبية ، مقاومة اتصال منخفضة ، احتباس اتصال مضاد للتهابات
6دعم خلال الثقب / SMT تركيب؛ شريط وتعبئة رولي متاحة لإدراج تلقائي
7. متوافق مع RoHS و REACH SVHC ؛ خيار مواد منخفضة الهالوجين متاح عند الطلب
1البديل القابل للتطبيق لـ MOLEX 43650، يزيل تكلفة إعادة التصميم للمصادر المزدوجة
2التحكم الصارم في التسامح الأبعاد، والقوة الطبيعية مستقرة، وتجنب خطر انقطاع الاهتزازات الدقيقة
3. تتبع دفعة المواد الخام المؤهلة للسيارات ، مناسبة لمشاريع عالية الموثوقية
4خيارات مرنة: القصدير / الصفائح الذهبية ، من خلال الثقب / SMT ، التعبئة الشريطية / الصفائح
5. وقت قيادة قصير للمناصب القياسية ، يدعم النموذج الأولي للسلسلة الصغيرة والطلبات الكبيرة
6مجموعة كاملة من محطات الدعم ومحاطات التشنج المتوفرة كحل واحد
1تأكيد عدد المواقع: 2-12P، تطابق رقم الموقع الأصلي MOLEX 43650
2اختيار نمط التثبيت: ثقب من خلال للحصول على قبضة ميكانيكية قوية؛ SMT شريط ريل لجميع SMT عالية السرعة
3اختيار الطلاء: الطلاء بالصين لدورات إشارة التكلفة العامة؛ الطلاء بالذهب لسيناريوهات الاهتزاز العالي / دورة الحياة الطويلة
4- فحص مقياس الأسلاك: 20-30 AWG؛ يجب تطبيق تيار الفعلي منحنى تخفيض درجة الحرارة
5. دائماً إضافة غطاءنا مع محطات مواصفات مطابقة ؛ خلط محطات مختلفة البائعين قد يضعف أداء الاتصال
6- لمشاريع السيارات: طلب شهادة المواد، تقرير CPK، وثيقة الامتثال قبل الإنتاج الضخم
الأسئلة الشائعة
1هل لديك كتالوج؟ هل يمكنك إرسال الكتالوج لي للتحقق من جميع منتجاتك؟
