مكان المنشأ:
الصين
اسم العلامة التجارية:
XTKCONN
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
محطة الإسكان رقاقة

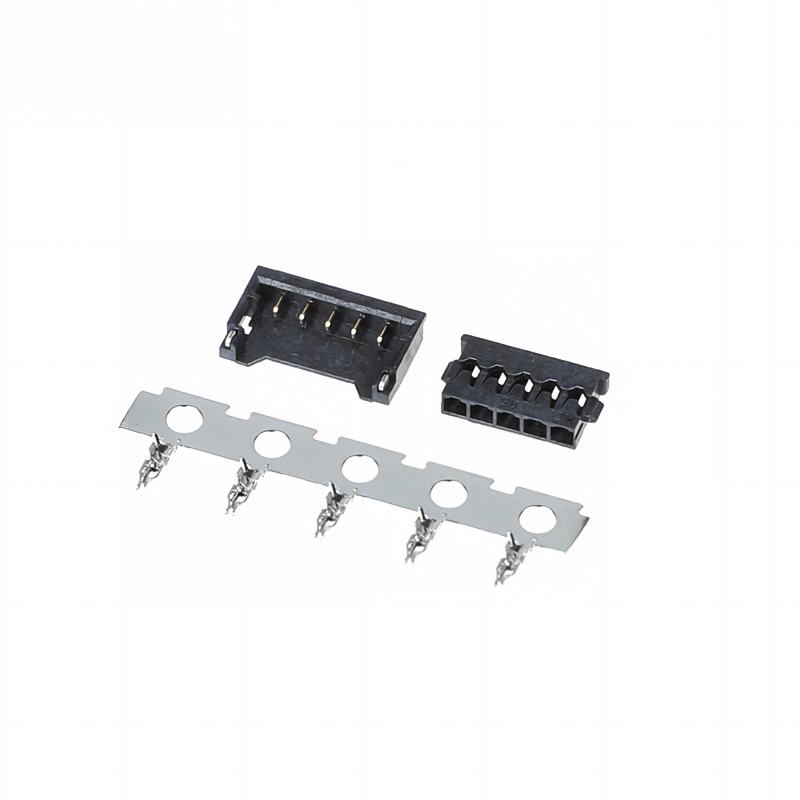

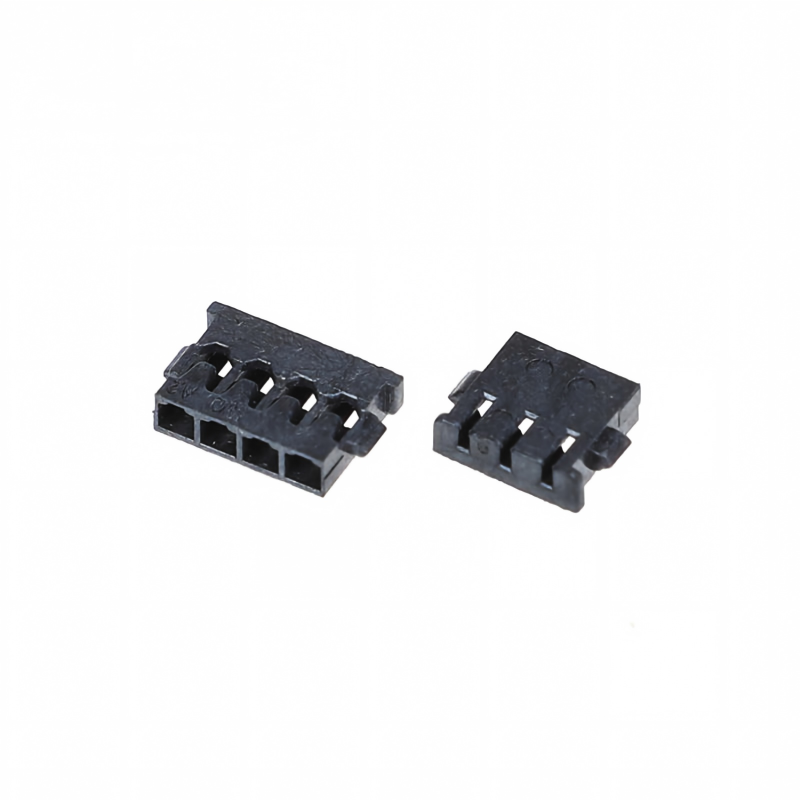

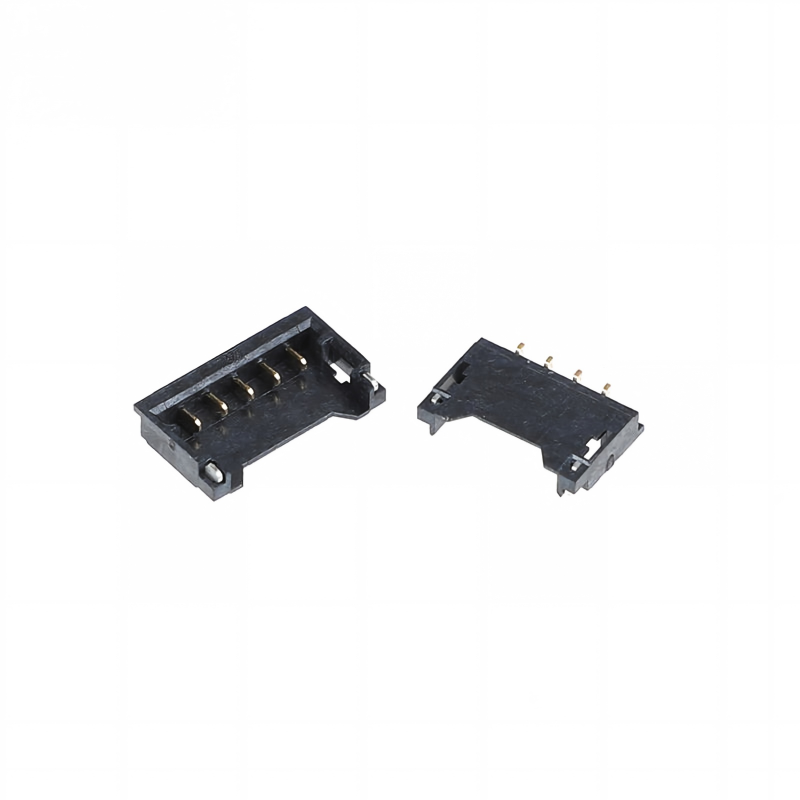

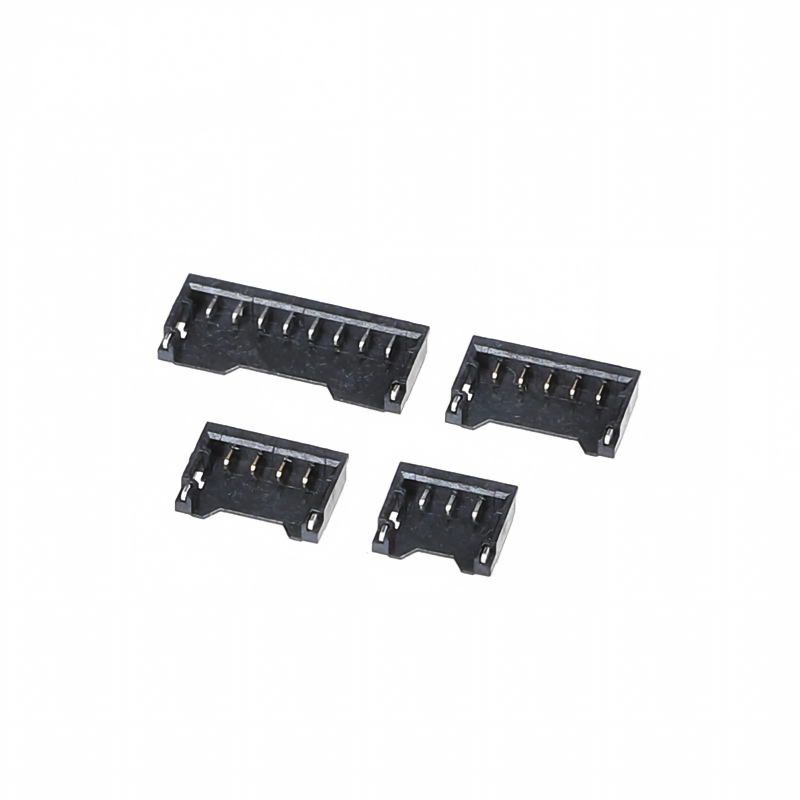

مقبس بطارية 1.2 مم مع أطراف غلاف مطاطي | بدائل Molex 78171 / 78172
أبرز المنتجات
بديل مباشر متوافق مع سلسلة Molex Pico-EZmate 78171 و 78172، مقبس بطارية سلك إلى لوحة بمسافة 1.2 مم. بصمة متوافقة بالكامل، أطراف تجعيد وواجهة اقتران. مصدر ثانٍ فعال من حيث التكلفة لتوصيل بطاريات ليثيوم بوليمر، مناسب للتركيب الآلي SMT، متوافق مع RoHS.
المواصفات الفنية
المعلمات الميكانيكية العامة
| البند | المواصفات |
|---|---|
| المسافة | 1.2 مم (0.047 بوصة) |
| نطاق الدوائر | 2-7 مواضع |
| نوع الاقتران | سلك عمودي إلى لوحة |
| ارتفاع مقترن | 1.55-1.65 مم |
| الطرف - الرأس | تركيب سطحي SMT |
| الطرف - المقبس | طرف تجعيد |
| مقياس السلك المطبق | 30-28 AWG |
| لون الغلاف | أسود |
| دورات الاقتران | 30 دورة كحد أدنى |
خصائص المواد والكهرباء
| البند | المواصفات |
|---|---|
| مادة الغلاف | بلاستيك حراري مقاوم لدرجات الحرارة العالية |
| مادة الطرف | سبيكة نحاس-نيكل-سيليكون / برونز الفوسفور |
| طلاء التلامس | قصدير / ذهب فوق نيكل (اختياري) |
| التيار المقنن لكل دبوس | 1.5 أمبير (تيار متردد/مستمر) |
| الجهد المقنن | 50 فولت تيار متردد / مستمر |
| أقصى مقاومة تلامس | ≤20 مللي أوم |
| أدنى مقاومة عزل | ≥100 ميجا أوم |
| جهد التحمل | 500 فولت تيار متردد / دقيقة واحدة |
دليل البيئة واللحام
| البند | المواصفات |
|---|---|
| نطاق درجة حرارة التشغيل | -40 درجة مئوية ~ +105 درجة مئوية |
| الامتثال | متوافق مع RoHS، REACH SVHC |
| ملف تعريف لحام SMT | اتبع ملف تعريف إعادة تدفق SMT القياسي؛ درجة الحرارة القصوى ≤260 درجة مئوية، المدة ≤10 ثوانٍ |
| ملاحظة المعالجة | تجنب الصدمات الميكانيكية/سحب الكابل أثناء إعادة التدفق والتجميع؛ لا تفرط في تجعيد الأطراف |
| التخزين | مستودع جاف، تجنب التعرض للرطوبة العالية قبل تركيب SMT |
ميزات المنتج
الأسئلة الشائعة
1. س: هل لديكم كتالوج؟ هل يمكنك إرسال الكتالوج إلي للتحقق من جميع منتجاتك؟
