مكان المنشأ:
الصين
اسم العلامة التجارية:
XTKCONN
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
محطة الإسكان رقاقة

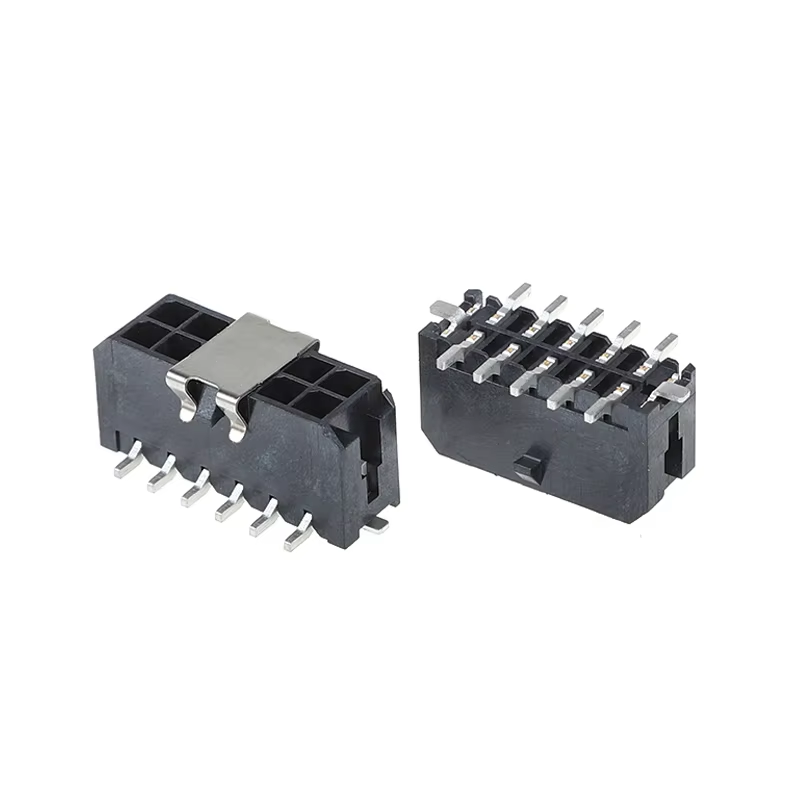

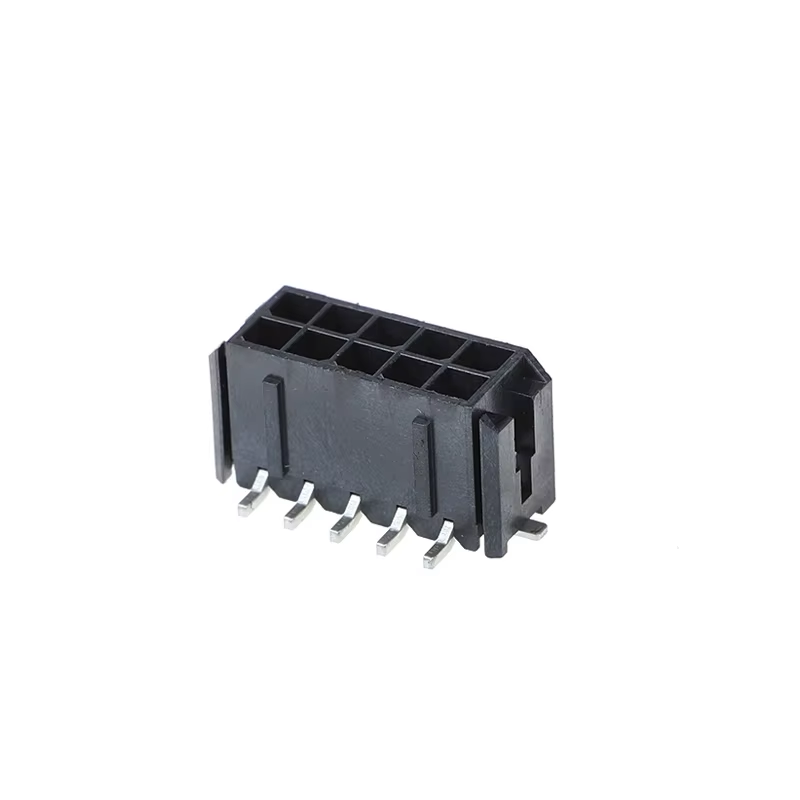

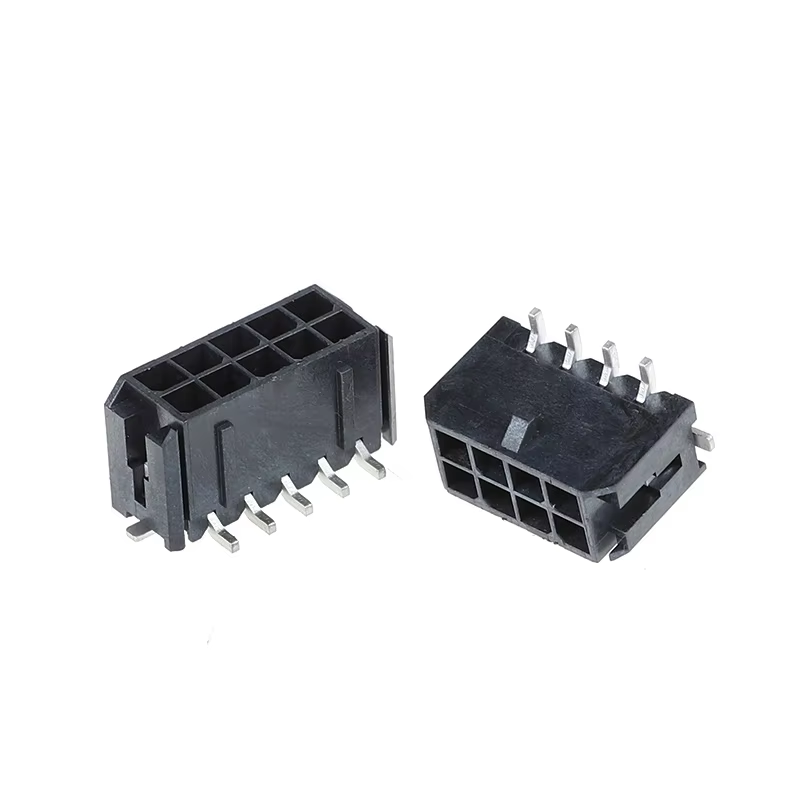

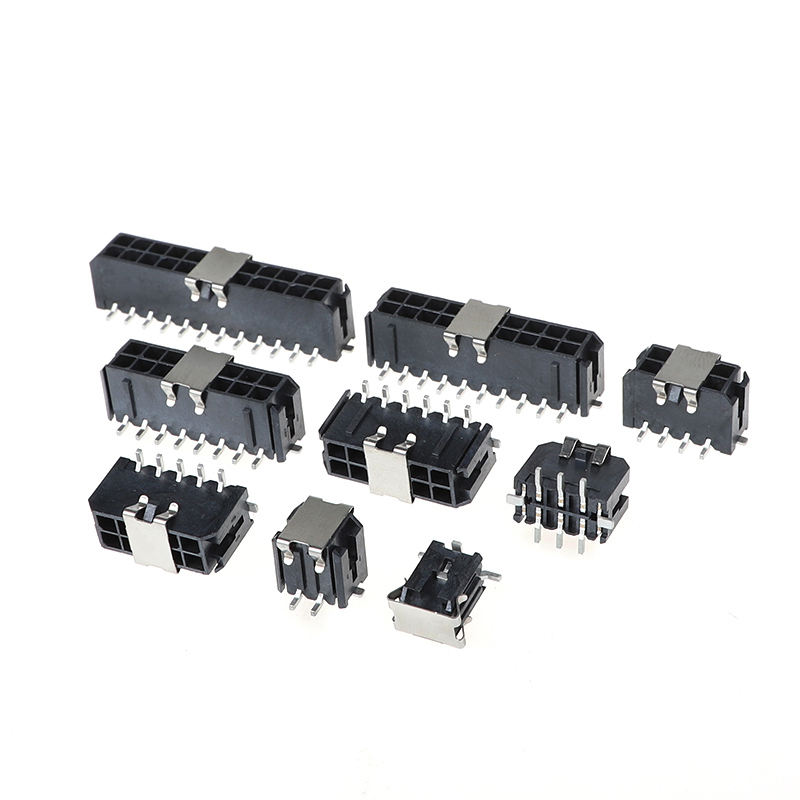

5557 موصل عمودي بمسافة 3.0 مم صف مزدوج 4P-24P بديل لموصل Molex 43045 موصل سلك تسخير
أبرز المنتجات
المواصفات الفنية
المعلمات الميكانيكية العامة
| البند | المواصفات |
|---|---|
| نوع الموصل | سلك إلى لوحة، رأس عمودي من خلال الفتحة |
| المسافة | 3.00 مم (0.118 بوصة) |
| الترتيب | صف مزدوج |
| نطاق المواضع | 4P، 6P، 8P، 10P، 12P، 14P، 16P، 18P، 20P، 22P، 24P |
| دورات التزاوج | 30 دورة كحد أدنى |
| نمط التركيب | عمودي من خلال الفتحة للوحة PCB |
| الاستقطاب | نعم، مانع للإدخال الخاطئ |
| آلية القفل | قفل غلاف إيجابي |
خصائص المواد والكهرباء
| البند | المواصفات |
|---|---|
| مادة الغلاف | نايلون 66 / LCP، مقاومة للحريق UL94-V0 |
| مادة الطرف | برونز الفوسفور |
| الطلاء القياسي | قصدير فوق نيكل؛ طلاء ذهبي اختياري على منطقة التلامس |
| التيار المقنن | 5 أمبير لكل نقطة اتصال (سلك AWG 20-24) |
| الجهد المقنن | 250 فولت تيار متردد / تيار مستمر |
| أقصى جهد تحمل | 1500 فولت تيار متردد / دقيقة واحدة، لا يوجد انهيار |
| مقاومة التلامس | ≤ 20 مللي أوم كحد أقصى |
| مقاومة العزل | ≥ 1000 ميجا أوم @ 500 فولت تيار مستمر |
| السلك المطبق | سلك نحاسي مجدول AWG 28 ~ AWG 20 |
دليل البيئة واللحام
| البند | المواصفات |
|---|---|
| درجة حرارة التشغيل | -40 درجة مئوية ~ +105 درجة مئوية |
| عملية اللحام | لحام من خلال الفتحة خالٍ من الرصاص؛ درجة حرارة الذروة ≤ 260 درجة مئوية، تعرض أقصى 30 ثانية، 3 دورات كحد أقصى |
| حالة التخزين | درجة الحرارة: -10 ~ 40 درجة مئوية، الرطوبة 40-70% رطوبة نسبية؛ تجنب الغازات المسببة للتآكل |
| الامتثال | متوافق مع RoHS-2.0 |
ميزات المنتج
الأسئلة الشائعة
1. س: هل لديكم كتالوج؟ هل يمكنك إرسال الكتالوج لي للتحقق من جميع منتجاتك؟
