Name: MX2.0mm Pitch Vertical Header سلك إلى اللوحة
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: محطة الإسكان رقاقة
Price: 4.01 USD
Availability: InStock

المنزل > المنتجات > موصل صندوق بسكويت الويفر >

MX2.0mm Pitch Vertical Header سلك إلى اللوحة

MX2.0mm مسافة رابط رأس عمودي

سلك إلى لوحة الاتصال الإناث مع القفل

ربط رأس الصندوق الرأسي

مكان المنشأ:

الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

محطة الإسكان رقاقة

اتصل بنا

اطلب اقتباس

MX2.0mm Pitch Vertical Header سلك إلى اللوحة

تفاصيل المنتج

متانة:

عالي

نوع الاتصال:

أداة إضافية

نمط الإنهاء:

جندى

اتصال:

النحاس مع طلاء الذهب أكثر من 50U

نطاق درجة الحرارة:

-40 إلى 85 درجة مئوية

تصفيح:

الطلاء بالقصدير

إبراز:

MX2.0mm مسافة رابط رأس عمودي

سلك إلى لوحة الاتصال الإناث مع القفل

ربط رأس الصندوق الرأسي

شروط الدفع والشحن

الحد الأدنى لكمية

1000 قطعة

الأسعار

Negotiable Price

تفاصيل التغليف

الحزمة الداخلية: في بكرة؛ الحزمة الخارجية: بكرة في الكرتون

وقت التسليم

5-7 أيام

شروط الدفع

خطاب الاعتماد، تي/تي، بايال

القدرة على العرض

3 كيلو قطعة

المنتجات ذات الصلة

موصلات Molex 43045 Micro-Fit 3.0 مم بزاوية قائمة أنثى وذكر مستطيلة MX3.0 لموصلات PCB

احصل على أفضل سعر

موصل Molex 43025 Micro-Fit 3.0 مم بزاوية قائمة SMT أنثى (سلسلة MX3.0)

احصل على أفضل سعر

مبيت ذكري عمودي بزاوية قائمة متوافق مع JST 1.25 مم / XH 2.54 مم / PH 2.0 موصلات PCB 2510

احصل على أفضل سعر

موصل رأسي SMT بمسافة 1.5 مم

احصل على أفضل سعر

اتصل بنا

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

اتصل الآن

وصف المنتج

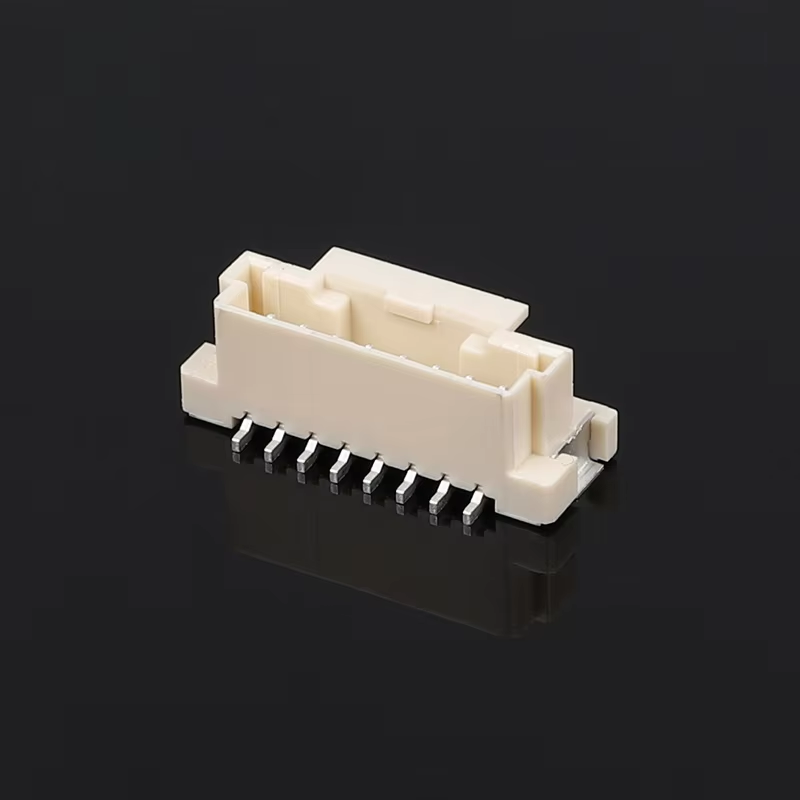

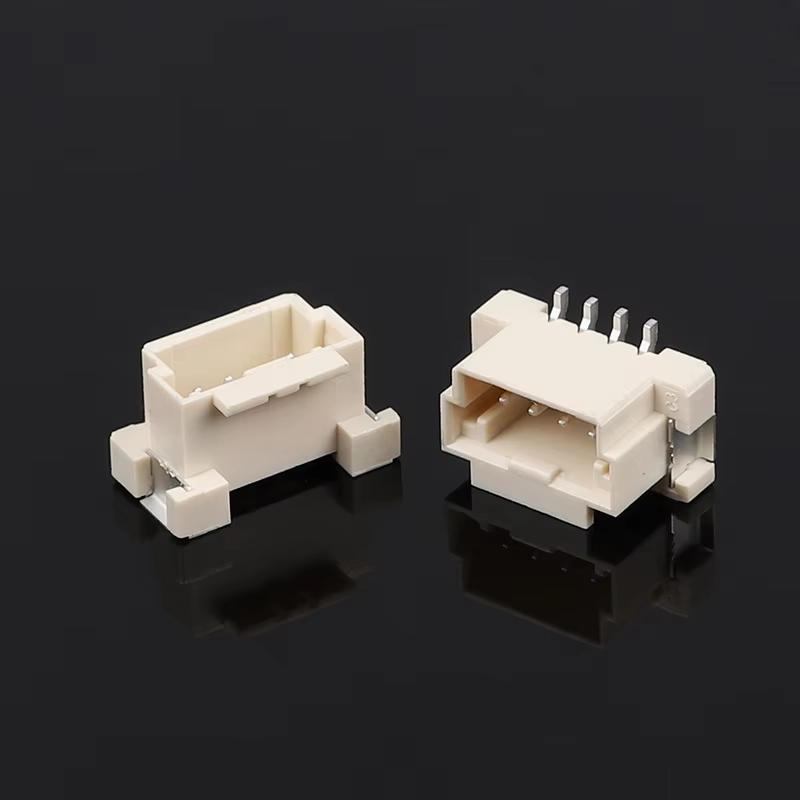

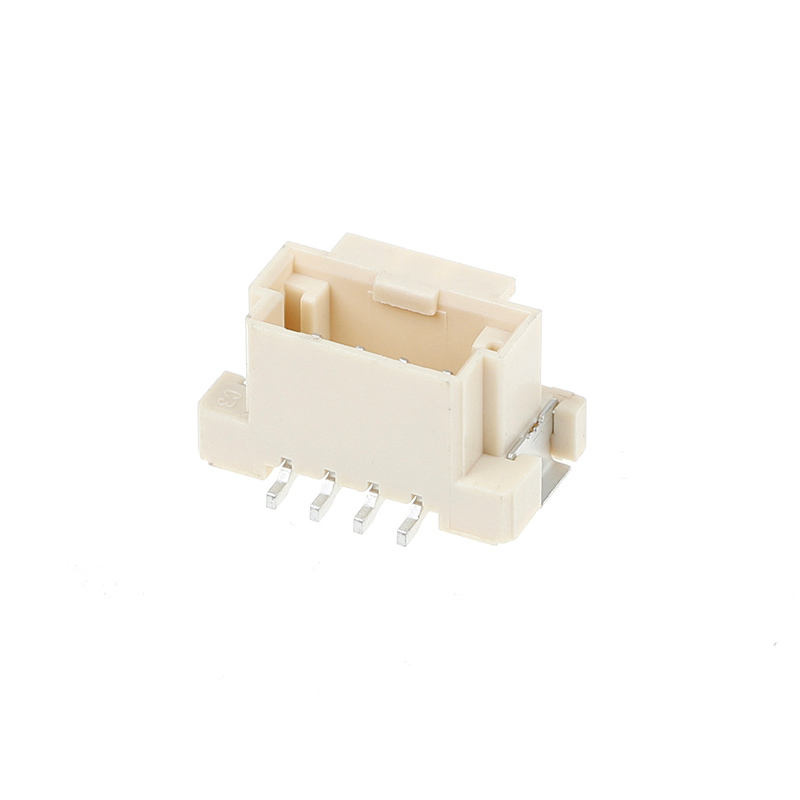

MX2.0mm Pitch Vertical Header Wire-to-Board Female Connector with Buckle (مكونات الجهاز الإلكتروني)

أبرز المنتجات

2.0 ملم pitch vertical wire‐to‐board female receptacle with integrated positive‐lock buckle معلق إيجابي متكاملfor anti‐disconnect under vibration (منع التقطيع تحت الاهتزاز)
تصميم صف واحد ، عدد دبوس: 2P-20P قابل للتكوين ، يدعم كل من إشارة ونقل DC منخفض الطاقة
UL94V‐0 high‐temp housing, compatible with through‐hole soldering; RoHS & REACH compliant.
Audible‐click latching structure، easy manual mating/unmating، يمنع عدم التزاوج مع مفتاح الاستقطاب
بديل منخفض التكلفة للسلسلة الرئيسية من الأسلاك 2.0 ملم ، يدعم تخصيص OEM / ODM

المواصفات التقنية للمنتج

المعلمات الميكانيكية العامة

البند	المواصفات
الارتفاع	2.0 ملم
نوع الجهاز	Wire‐to‐Board Female Vertical Header (من خلال الثقب)
طريقة القفل	إيجابية‐lock buckle (latch)
عدد البنود	2 ~ 20P ، صف واحد
دورات التزاوج	300 دورة
قوة الاحتفاظ	≥40N (حالة متزوجة بالكامل)
قوة عدم التزاوج	8-25N
نوع تركيب PCB	Through-hole DIP
توصية سمك PCB	1.2-1.6 ملم

خصائص المواد والكهرباء

البند	المواصفات
مواد السكن	النيلون66 / PA9T، UL94V-0
محطة الاتصال	الفوسفور البرونز
طلاء الارتباط	Standard: Tin over nickel; اختياري: فلاش الذهب
التيار المسموح به	2A لكل اتصال
الجهد القياسي	250 فولت AC/DC
أقصى	800 فولت AC / 1 دقيقة
مقاومة الاتصال	≤30 مΩ Max
مقاومة العزل	≥ 1000 MΩ دقيقة
مقياس السلك المناسب	22-30 AWG حمالة سلكية مشددة

دليل البيئة واللحام

البند	المواصفات
درجة حرارة العمل	-25°C ~ +85°C
درجة حرارة التخزين	-40°C ~ +105°C
عملية اللحام	Through-hole wave soldering: معالجة موجة من خلال الثقب
Solder Temp & Duration	260 °C max، ≤5 ثواني
الامتثال	RoHS 2.0، متوافقة REACH SVHC

MX2.0mm Pitch Vertical Header سلك إلى اللوحة خصائص المنتج

المتكاملة إيجابية قفل الحبل: صوتية click feedback when fully mated ، يتجنب إلغاء الارتباط العشوائي في البيئات الاهتزازية
Polarization key feature: prevents reverse mis‐ mating during manual or assembly‐ line insertion: يمنع عدم التزاوج العكسي أثناء الإدراج اليدوي أو التجميع
محطات الاتصال بالفوسفور والبرونز مع طلاء الخزف: أداء اتصال مستقر ، مقاومة اتصال منخفضة ، صلبة جيدة
UL94V‐0 مواد عازلة مقاومة للشعلة، مجموعة درجة حرارة تشغيل واسعة للأجهزة الإلكترونية المغلقة الداخلية
التثبيت العمودي يوفر مساحة PCB أفقية ؛ تخطيط دبوس عتيق قياسي لتصميم تخطيط PCB بسيط

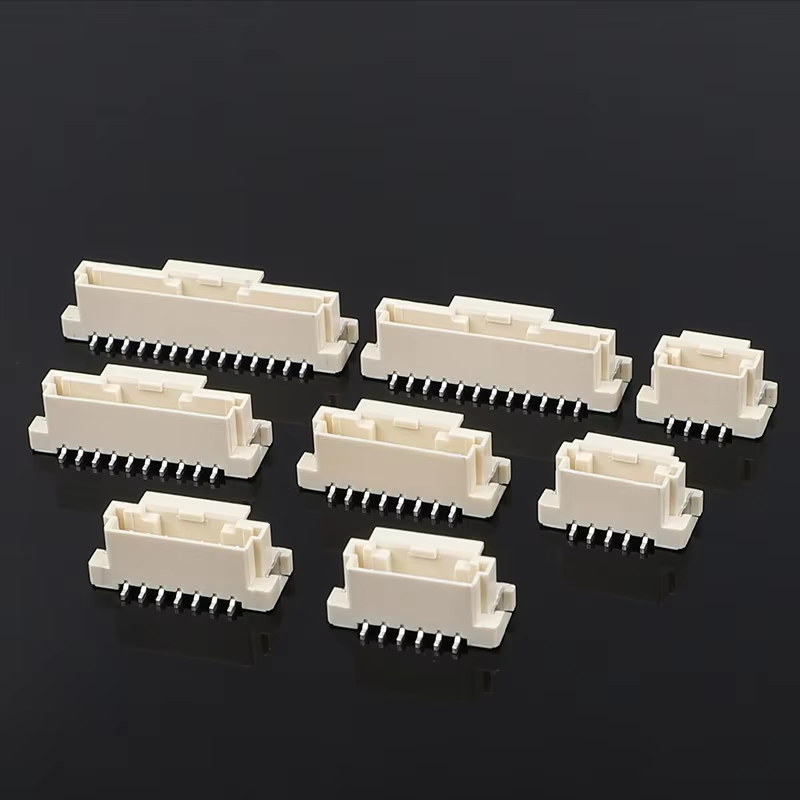

Wide pin‐count coverage 2P‐20P ، يدعم طول دبوس مخصص ، خيارات التصفيف و لون الإسكان الخاص
متوافق مع RoHS-REACH ، مناسبة لمتطلبات تصدير السوق العالمية

مزايا المنتج

موثوقية مكافحة الاهتزاز: يحل البكسل المدمج مخاطر الاتصال المفتوحة للمعدات المتحركة / المعرضة للصدمة مقابل موصلات الاحتكاك فقط
صديقة للجمعية: تأكيد واضح قابل للنقر ، أقل خطأ بشري أثناء التجميع اليدوي ، معدل خطأ متقطع أقل بعد البيع
مرونة التصميم: Complete 2‐20P portfolio, supports custom plating, color & pin modification for special project requirements: مجموعة كاملة من البنود 2‐20P، تدعم طبقة مخصصة، تغيير اللون والطابع لمتطلبات المشروع الخاصة
استقرار الإمدادات: Standard footprint compatible with mainstream 2.0 mm wire‐to‐board solutions, short lead‐time for mass volume: أثر قياسي متوافق مع حلول السلك إلى اللوحة الرئيسية 2.0 ملم، وقت قيادة قصير للكميات الكبيرة
ميزان التكلفة والأداء: تجنب الأسعار الممتازة المتجاوزة ؛ يلبي معظم طلبات الاتصال بين المستهلكين والصناعيين في الداخل منخفضة الجهد
جاهزة للتصدير: الامتثال الكامل لمتطلبات سوق الاتحاد الأوروبي وأمريكا الشمالية ، تقارير الاختبار المتاحة عند الطلب

MX2.0mm Pitch Vertical Header سلك إلى اللوحة

التطبيق

الأجهزة المنزلية الذكية: أجهزة منزلية صغيرة ، أقفال ذكية ، مرطبات ، معدات الطهي ، سلك داخلي
إنترنت الأشياء والإلكترونيات الاستهلاكية: أجهزة استشعار ومراقبة ووحدات عرض وأجهزة محمولة تعمل بالبطارية
التحكم الصناعي والأدوات: وحدات PLC صغيرة الحجم ، أدوات الاختبار ، اتصالات الإشارة الداخلية
الأجهزة الطبية (غير الزرع): أجهزة التجميل ، معدات المراقبة الداخلية
الروبوتات و الأتمتة: أجهزة تشغيل الروبوتات الصغيرة و اتصالات إشارة المروحة و المحركات
Lighting & New‐energy auxiliary modules: LED driver, small battery management auxiliary signal harness: أجهزة الإشارة المساعدة للطاقة الجديدة

MX2.0mm Pitch Vertical Header سلك إلى اللوحة

الأسئلة الشائعة

1هل لديك كتالوج؟ هل يمكنك إرسال الكتالوج لي للتحقق من جميع منتجاتك؟

ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.

2لا أستطيع العثور على المنتج في كاتا الخاص بكلوج) ، أيمكنك صنع هذا المنتج لي؟)

ج: إن كتالوجنا يوضح معظم منتجاتنا، ولكن ليس جميعها. فقط أخبرنا ما هو المنتج الذي تحتاجه، وكم تريد. إذا لم يكن لدينا، يمكننا أيضا تصميم وصنع قالب جديد لإنتاجه.للمعلومات، صنع قالب عادي سيستغرق حوالي 35-45 يوما.

3س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟

ج: نعم، ونحن نقدم 5-10 أجزاء من العينات مجانا من المرفق للاختبار. ولكن عليك أن تدفع لتكلفة الشحن

4س: ماذا عن وقت التسليم الخاص بك؟

ج: يتم تسليم السلع الموجودة في غضون يوم واحد ؛ يتم تسليم السلع المخصصة في غضون 5-7 أيام

5س: كيف أُرسل طلبي؟

ج: بالنسبة للحزم الصغيرة ، أرسلها بالبريد السريع ، مثل DHL ، FedEx ، UPS ، TNT ، EMS. هذه خدمة من باب إلى باب. بالنسبة للحزم الكبيرة ، يمكننا إرسالها جواً أو بحراً. نستخدم صناديق التصدير القياسية.نحن مسؤولون عن أي ضرر في المنتج أثناء التسليم.

6س: ما نوع الدفع الذي تقبله؟ هل يمكنني الدفع بالرنغ؟

ج: نحن نقبل T/T ((تحويل) ، Western Union، و PayPal. يرجى التأكد من أننا نستطيع أن نتلقى نفس المبلغ كما الفاتورة. ويمكنك أن تدفع باليوان. لا مشكلة.

7س: ماذا عن مراقبة الجودة في شركتك

ج: نلتزم بدقة بـ ISO9001 ، IQC ، OQC ، IPQC ، QA تشغل 10٪ من قسم الجودة لدينا. سيتم اختبار جميع منتجاتنا بواسطة CCD.

8س: أريد قائمة أسعار جميع منتجاتك هل لديك قائمة أسعار؟

الجواب: ليس لدينا قائمة أسعار لكل منتجاتنا. لأن لدينا العديد من العناصر، فمن المستحيل جعل جميع أسعارهم في قائمة،والأسعار تتغير دائما بسبب تكلفة المواد والكميةويمكنك أن تعطينا قائمة بجميع العناصر التي تحتاج إليها، وسوف نتأكد بعناية واحدة تلو الأخرى ونعطيك قائمة المواصفات والأسعار

9س: هل يمكنك صنع منتجات مخصصة وتعبئة مخصصة؟

ج: نعم لقد صنعنا الكثير من المخصصات

المنتجات لعملائنا سابقا (أساسا الحبال السلكية). حول التعبئة المخصصة، لا توجد مشكلة بالنسبة لنا لوضع شعارك أو غيرها من المعلومات على الحزمة.فقط يجب أن أشير إلى أنه يتكبد تكلفة إضافية.

10س: ما هي الشهادات التي لديك؟

ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، الخ
