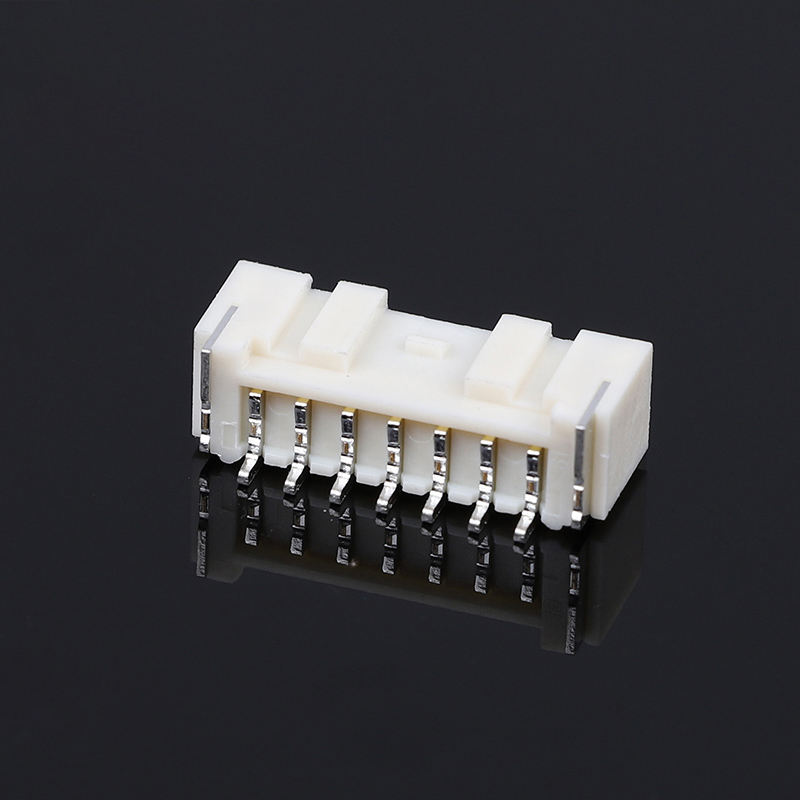

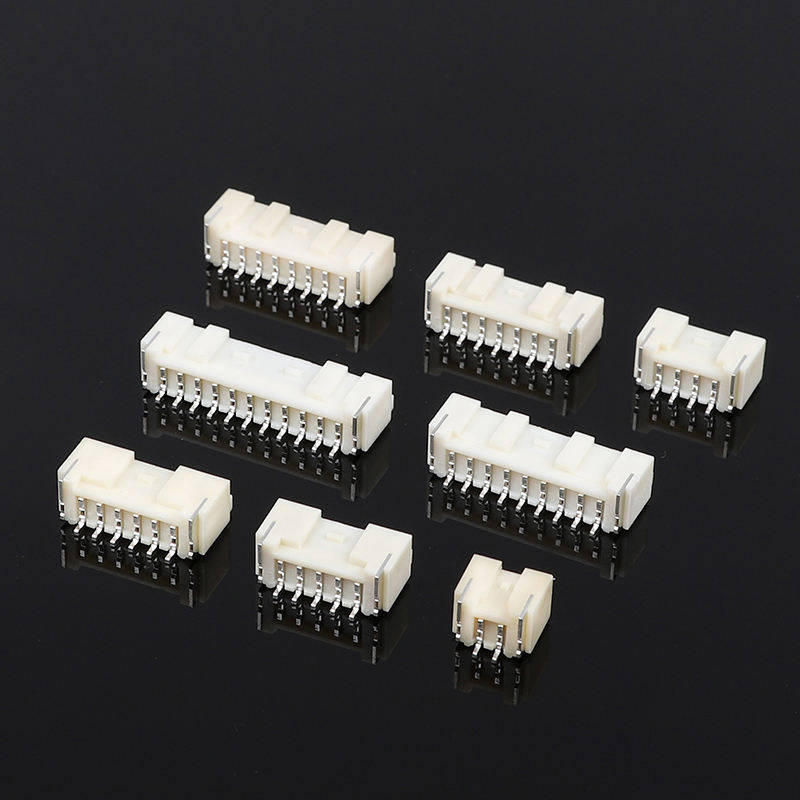

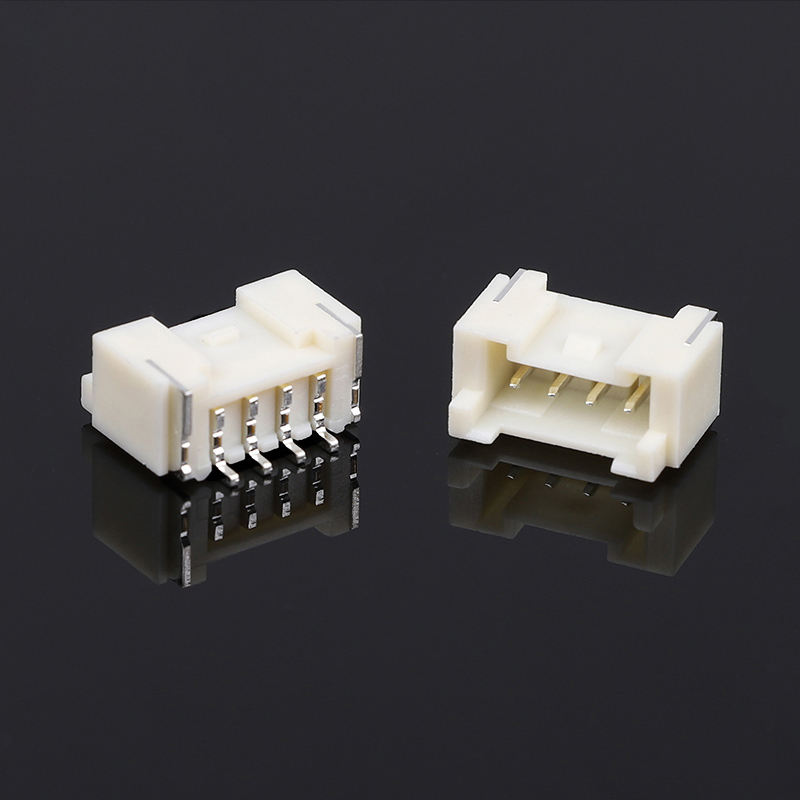

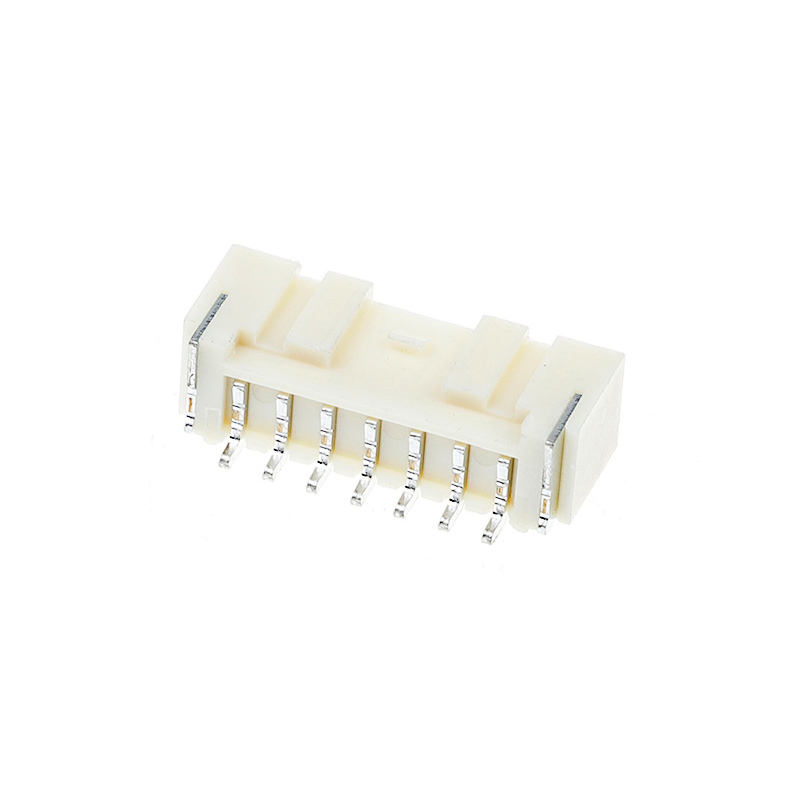

Name: شريط PA/PAE 2.0MM Pitch Horizontal SMT2P-16P ربط النهاية للوحة الإضاءة LED
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: محطة الإسكان رقاقة
Price: 4.01 USD
Availability: InStock

المنزل > المنتجات > موصل صندوق بسكويت الويفر >

شريط PA/PAE 2.0MM Pitch Horizontal SMT2P-16P ربط النهاية للوحة الإضاءة LED

وصلة الصوت PA/PAE 2.0MM

رابط الإضاءة الأفقية SMT LED

وصلة نهاية صندوق الوافر مع ضمان

مكان المنشأ:

الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

محطة الإسكان رقاقة

اتصل بنا

اطلب اقتباس

شريط PA/PAE 2.0MM Pitch Horizontal SMT2P-16P ربط النهاية للوحة الإضاءة LED

تفاصيل المنتج

متانة:

عالي

نوع الاتصال:

أداة إضافية

نمط الإنهاء:

جندى

اتصال:

النحاس مع طلاء الذهب أكثر من 50U

نطاق درجة الحرارة:

-40 إلى 85 درجة مئوية

تصفيح:

الطلاء بالقصدير

إبراز:

وصلة الصوت PA/PAE 2.0MM

رابط الإضاءة الأفقية SMT LED

وصلة نهاية صندوق الوافر مع ضمان

شروط الدفع والشحن

الحد الأدنى لكمية

1000 قطعة

الأسعار

Negotiable Price

تفاصيل التغليف

الحزمة الداخلية: في بكرة؛ الحزمة الخارجية: بكرة في الكرتون

وقت التسليم

5-7 أيام

شروط الدفع

خطاب الاعتماد، تي/تي، بايال

القدرة على العرض

3 كيلو قطعة

المنتجات ذات الصلة

موصلات Molex 43045 Micro-Fit 3.0 مم بزاوية قائمة أنثى وذكر مستطيلة MX3.0 لموصلات PCB

احصل على أفضل سعر

موصل Molex 43025 Micro-Fit 3.0 مم بزاوية قائمة SMT أنثى (سلسلة MX3.0)

احصل على أفضل سعر

مبيت ذكري عمودي بزاوية قائمة متوافق مع JST 1.25 مم / XH 2.54 مم / PH 2.0 موصلات PCB 2510

احصل على أفضل سعر

موصل رأسي SMT بمسافة 1.5 مم

احصل على أفضل سعر

اتصل بنا

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

اتصل الآن

وصف المنتج

موصل طرفي لوحة إضاءة LED SMT2P-16P أفقي بمسافة 2.0 مم مع شريط لاصق PA/PAE

أبرز مميزات المنتج

رأس لوحة SMT أفقي بمسافة 2.0 مم، معبأ بشريط وبكرة، 2-16 موضعًا، محسّن لتجميع لوحات الدوائر المطبوعة لإضاءة LED. غلاف مقاوم لدرجات الحرارة العالية، أداء تلامس مستقر، متوافق تمامًا مع التركيب الآلي عالي السرعة SMT، يقلل من معدل عيوب الإنتاج لوحدات الإضاءة.

المواصفات الفنية للمنتج

المعلمات الميكانيكية العامة

البند	المواصفات
المسافة	2.0 مم
نطاق المواضع	2-16 موضعًا
نوع التركيب	سطح SMT أفقي / بزاوية قائمة
التعبئة والتغليف	شريط ونقش بكرة للتجميع الآلي SMT
دورات التزاوج	300 دورة كحد أدنى
اقتراح سمك لوحة الدوائر المطبوعة	1.6 مم
خيار الطلاء	مطلي بالقصدير (قياسي)؛ مطلي بالذهب (اختياري)

خصائص المواد والكهرباء

البند	المواصفات
مادة الغلاف	PA9T / PA10T مقاوم لدرجات الحرارة العالية، UL94-V0
مادة التلامس	برونز الفوسفور
التيار المقنن	3 أمبير لكل دبوس
الجهد المقنن	250 فولت تيار متردد/مستمر
مقاومة التلامس الأولية	≤ 15 مللي أوم
مقاومة التلامس بعد الاختبار البيئي	≤ 25 مللي أوم
مقاومة العزل	≥ 1000 ميجا أوم
جهد التحمل	800 فولت تيار متردد، 1 دقيقة، لا يوجد انهيار
درجة حرارة التشغيل	-25 درجة مئوية ~ +85 درجة مئوية

دليل البيئة واللحام

البند	المواصفات
درجة حرارة ذروة إعادة تدفق SMT	بحد أقصى 260 درجة مئوية، وقت بقاء ≤ 10 ثوانٍ
حالة التخزين	درجة الحرارة -10 درجة مئوية ~ +40 درجة مئوية، الرطوبة 40-70% رطوبة نسبية، بكرة محكمة الغلق
المقاومة البيئية	يقاوم ضغط دورة الحرارة لوحدات الإضاءة الداخلية الشائعة؛ ليس للتعرض المباشر للماء في الهواء الطلق بدون غلاف إضافي
اقتراح SMT	تجنب حجم معجون اللحام المفرط لمنع جسر القصدير بين الدبابيس المتجاورة

ميزات المنتج

مسافة قياسية 2.0 مم، مواضع: 2-16 دائرة، تركيب SMT أفقي بزاوية قائمة أحادي الصف
تعبئة شريط ونقش بكرة، قابلة للتطبيق مباشرة على معدات الانتقاء والوضع SMT عالية السرعة
عازل مقاوم لدرجات الحرارة العالية UL94-V0، يتحمل ملف تعريف لحام إعادة تدفق SMT
تلامس برونز الفوسفور مع خيارات طلاء القصدير/الذهب، مقاومة تلامس منخفضة ومستقرة
مفتاح استقطاب مدمج، يمنع أخطاء تجميع التزاوج العكسي
بصمة محسّنة لتخطيط لوحة الدوائر المطبوعة LED، تقلل من خطر جسر اللحام أثناء الإنتاج الضخم
خيارات عدد دبابيس متعددة، تدعم نقل الإشارة والطاقة المنخفضة لوحدات الإضاءة

مزايا المنتج

مناسب للإنتاج الضخم: يوفر توريد شريط وبكرة SMT الاستغناء عن التركيب اليدوي، ويحسن الإنتاجية لمصنعي المعدات الأصلية للإضاءة، ويقلل من العيوب المتعلقة بالتجميع.
تحسين موجه للإضاءة: يحافظ التركيب الأفقي منخفض الارتفاع على المساحة الرأسية داخل وحدات الإضاءة LED النحيفة.
توازن الأداء والتكلفة: يلبي الإصدار المطلي بالقصدير معظم متطلبات إضاءة LED؛ يتوفر متغير مطلي بالذهب للمشاريع ذات الاهتزاز العالي أو العمر الطويل.
تصميم مضاد للتزاوج الخاطئ: مفتاح الاستقطاب يتجنب إدخال الاتجاه الخاطئ في خط الإنتاج.
أداء كهربائي مستقر: مقاومة التلامس المتحكم بها تقلل من مخاطر الاتصال المتقطع لفشل وحدات LED.
اختيار مرن لعدد الدبابيس: يغطي 2-16 موضعًا من مصابيح المؤشرات الصغيرة إلى لوحات مشغلات الإضاءة متعددة القنوات.

شريط PA/PAE 2.0MM Pitch Horizontal SMT2P-16P ربط النهاية للوحة الإضاءة LED

التطبيق

إضاءة LED: لوحات الإضاءة، وحدات الإضاءة الشريطية، الأضواء الكاشفة، إضاءة الخزائن، لوحات مشغلات الإضاءة الذكية
إلكترونيات المستهلك: الأجهزة المنزلية الصغيرة، وحدات العرض
التحكم الصناعي: لوحات الدوائر المطبوعة للمستشعرات، وحدات التحكم المدمجة
المنزل الذكي: وحدات تحكم الإضاءة إنترنت الأشياء، توصيل داخلي بين الأجهزة الذكية الداخلية ولوحات الدوائر

شريط PA/PAE 2.0MM Pitch Horizontal SMT2P-16P ربط النهاية للوحة الإضاءة LED

الأسئلة الشائعة

1. س: هل لديكم كتالوج؟ هل يمكنك إرسال الكتالوج لي للتحقق من جميع منتجاتك؟

ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.

2. س: لا يمكنني العثور على المنتج في الكتالوج الخاص بك، هل يمكنك صنع هذا المنتج لي؟ج: يظهر الكتالوج الخاص بنا معظم منتجاتنا، ولكن ليس كلها. فقط أخبرنا بالمنتج الذي تحتاجه، وكم تريد. إذا لم يكن لدينا، يمكننا أيضًا تصميم وإنشاء قالب جديد لإنتاجه. للإشارة، سيستغرق إنشاء قالب عادي حوالي 35-45 يومًا.

3. س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟

ج: نعم، نقدم 5-10 قطع من عينات الموصلات المجانية للاختبار. ولكن عليك دفع تكلفة الشحن.

4. س: ماذا عن وقت التسليم الخاص بك؟

ج: يتم تسليم البضائع المخزنة في غضون يوم واحد؛ يتم تسليم البضائع المخصصة في غضون 5-7 أيام.

5. س: كيف تشحن طلبي؟

ج: بالنسبة للحزم الصغيرة، أرسلها عن طريق Express، مثل DHL، FedEx، UPS، TNT، EMS. هذه خدمة من الباب إلى الباب. بالنسبة للحزم الكبيرة، يمكننا إرسالها عن طريق الجو أو البحر. نستخدم علب التصدير القياسية. نحن مسؤولون عن أي تلف في المنتج يحدث أثناء التسليم.

6. س: ما نوع الدفع الذي تقبله؟ هل يمكنني الدفع بالرنمينبي؟

ج: نقبل T/T (تحويل سلكي)، Western Union، و PayPal. يرجى التأكد من أننا يمكننا استلام نفس المبلغ الموجود في الفاتورة. ويمكنك الدفع بالرنمينبي. لا مشكلة.

7. س: ماذا عن مراقبة جودة شركتك؟

ج: نلتزم بصرامة بمعايير ISO9001، IQC، OQC، IPQC، QA تشغل 10% من قسم الجودة لدينا. سيتم اختبار جميع منتجاتنا بواسطة CCD.

8. س: أحتاج إلى قائمة أسعار جميع منتجاتك. هل لديك قائمة أسعار؟

ج: ليس لدينا قائمة أسعار لجميع منتجاتنا. نظرًا لوجود العديد من العناصر، فمن المستحيل وضع جميع أسعارها في قائمة، والأسعار تتغير دائمًا بسبب تكلفة المواد والكمية. ويمكنك تزويدنا بقائمة بجميع العناصر التي تحتاجها؛ سنقوم بالتحقق بعناية واحدًا تلو الآخر ونقدم لك قائمة بالمواصفات والأسعار.

9. س: هل يمكنك صنع منتجات مخصصة وتعبئة مخصصة؟

ج: نعم. لقد صنعنا الكثير من المنتجات المخصصة لعملائنا سابقًا (خاصة أحزمة الأسلاك). بالنسبة للتعبئة المخصصة، لا توجد مشكلة في وضع شعارك أو معلومات أخرى على العبوة. فقط يجب الإشارة إلى أن ذلك يتكبد تكلفة إضافية.

10. س: ما هي الشهادات التي لديك؟

ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، إلخ.
