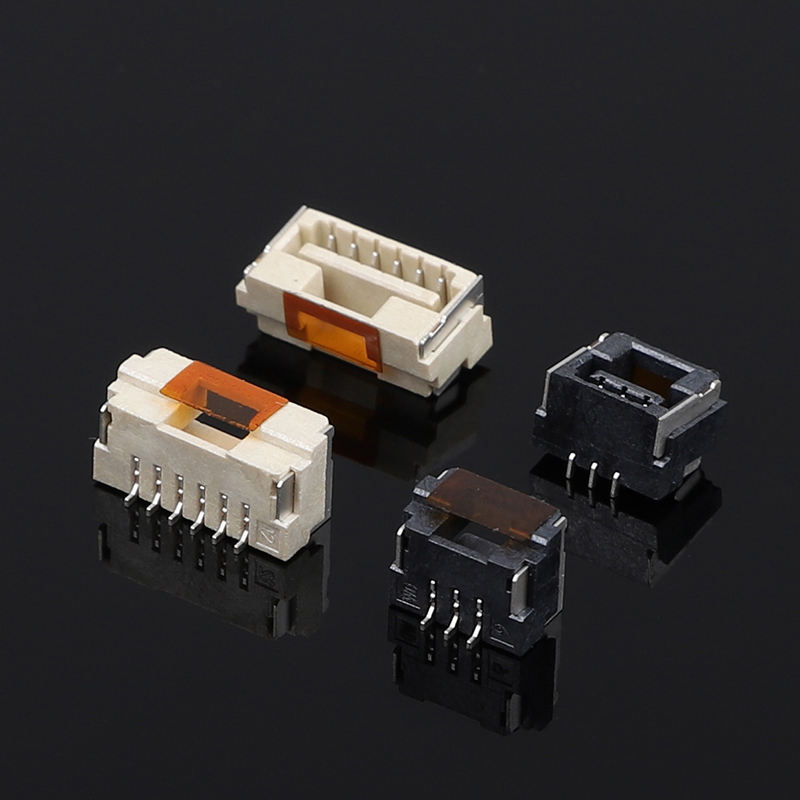

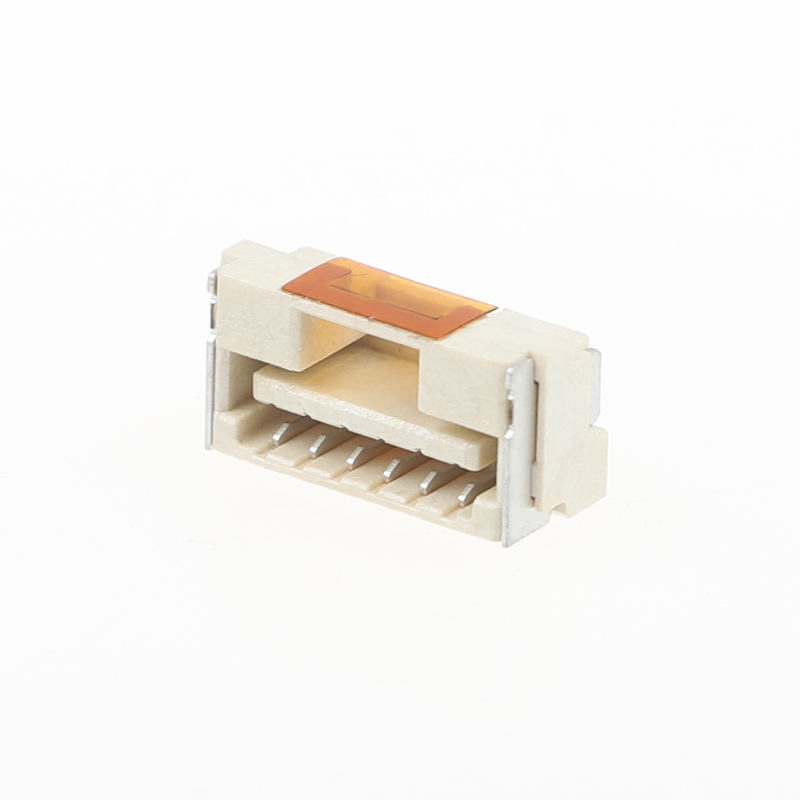

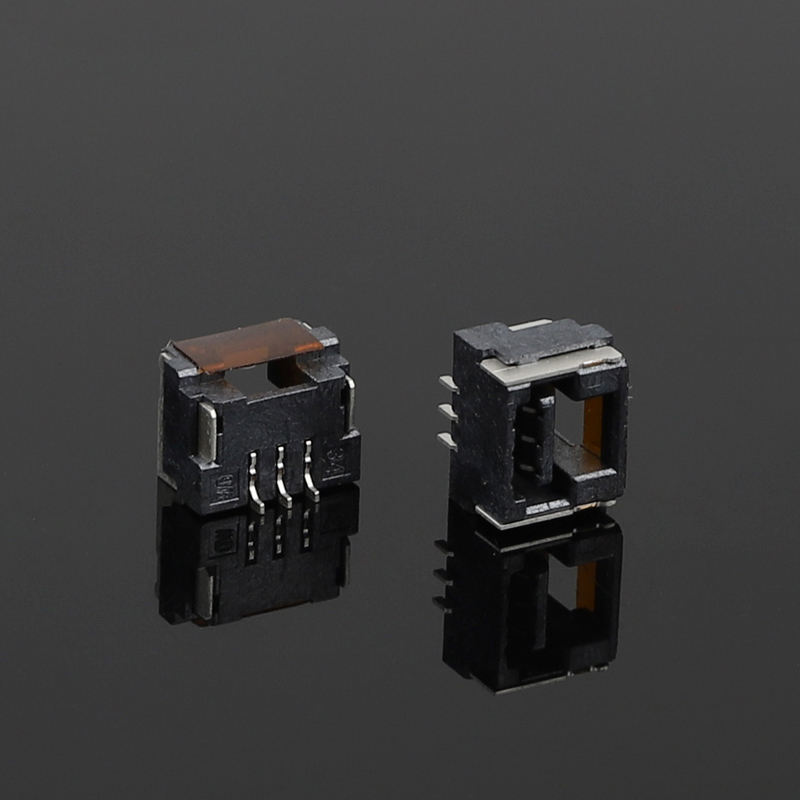

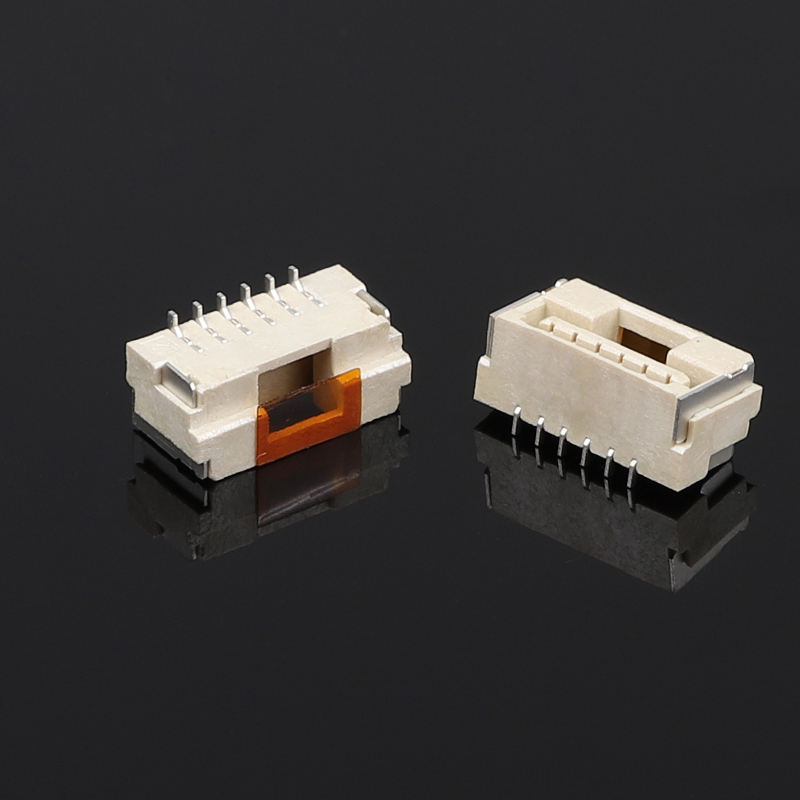

Name: MX 1.25mm Pitch الاتصال الأفقي SMT مع مكافأة الحزمة 502386 WAFER
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: محطة الإسكان رقاقة
Price: 4.01 USD
Availability: InStock

المنزل > المنتجات > موصل صندوق بسكويت الويفر >

MX 1.25mm Pitch الاتصال الأفقي SMT مع مكافأة الحزمة 502386 WAFER

1.25mm مساحة SMT وصلة رقاقة

رابط SMT أفقي مع قفل

502386 استبدال موصل الوافر

مكان المنشأ:

الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

محطة الإسكان رقاقة

اتصل بنا

اطلب اقتباس

MX 1.25mm Pitch الاتصال الأفقي SMT مع مكافأة الحزمة 502386 WAFER

تفاصيل المنتج

متانة:

عالي

نوع الاتصال:

أداة إضافية

نمط الإنهاء:

جندى

اتصال:

النحاس مع طلاء الذهب أكثر من 50U

نطاق درجة الحرارة:

-40 إلى 85 درجة مئوية

تصفيح:

الطلاء بالقصدير

إبراز:

1.25mm مساحة SMT وصلة رقاقة

رابط SMT أفقي مع قفل

502386 استبدال موصل الوافر

شروط الدفع والشحن

الحد الأدنى لكمية

1000 قطعة

الأسعار

Negotiable Price

تفاصيل التغليف

الحزمة الداخلية: في بكرة؛ الحزمة الخارجية: بكرة في الكرتون

وقت التسليم

5-7 أيام

شروط الدفع

خطاب الاعتماد، تي/تي، بايال

القدرة على العرض

3 كيلو قطعة

المنتجات ذات الصلة

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

اتصل الآن

وصف المنتج

موصل SMT أفقي بمسافة 1.25 مم مع مشبك بديل لموصل WAFER 502386

أبرز مميزات المنتج

بديل مباشر ميكانيكي وكهربائي لموصلات Molex 502386، لا حاجة لمراجعة تصميم لوحة الدوائر المطبوعة
تركيب SMT أفقي بزاوية قائمة مع مزلاج مشبك مدمج، قفل آمن مضاد للاهتزاز
مسافة مدمجة 1.25 مم، حل سلك إلى لوحة أحادي الصف لتصميم لوحات الدوائر المطبوعة ذات المساحة المحدودة
غلاف LCP عالي الحرارة، متوافق تمامًا مع عملية لحام إعادة التدفق القياسية لـ SMT
نطاق واسع لعدد الأطراف 2-15P، يدعم خيارات الطلاء بالقصدير/الذهب، متوافق مع RoHS-REACH
قدرة إنتاج ضخمة مستقرة، وقت تسليم أقصر مقارنة بالأجزاء المستوردة الأصلية

المواصفات الفنية للمنتج

المعلمات الميكانيكية العامة

البند	المواصفات
المسافة	1.25 مم
أسلوب التركيب	أفقي / بزاوية قائمة SMT
عدد الدوائر	2 ~ 15 P
اتجاه التوصيل	سلك جانبي الدخول إلى اللوحة
نوع القفل	مزلاج مشبك مدمج
دورات التوصيل	30 دورة كحد أدنى
الحزمة	شريط و بكرة محفورة
القابلية للاشتعال	UL 94V-0

خصائص المواد والكهرباء

البند	المواصفات
مادة الغلاف	بلاستيك حراري عالي الحرارة LCP
مادة التلامس	برونز الفوسفور
طلاء التلامس	طلاء قصدير (قياسي)؛ طلاء ذهبي اختياري
التيار المقنن لكل طرف	1.0 أمبير
الجهد المقنن	50 فولت تيار متردد / مستمر
أقصى مقاومة للتلامس	≤ 30 مللي أوم (ابتدائي)
أدنى مقاومة للعزل	≥ 1000 ميجا أوم @ 500 فولت تيار مستمر
جهد التحمل	250 فولت تيار متردد / 1 دقيقة

دليل البيئة واللحام

البند	المواصفات
نطاق درجة حرارة التشغيل	-40 درجة مئوية ~ +105 درجة مئوية
ظروف لحام إعادة التدفق	درجة حرارة الذروة 260 درجة مئوية ± 5 درجة مئوية، مدة 5-10 ثوانٍ
بيئة التخزين	درجة حرارة -10 ~ 40 درجة مئوية، رطوبة 30-70% رطوبة نسبية، تجنب امتصاص الرطوبة
الامتثال	RoHS، REACH

ميزات المنتج

آلية قفل مشبك مدمجة: ردود فعل لمسية واضحة "انقر للدخول"، أداء قوي مضاد للسحب ضد الاهتزاز والصدمات الميكانيكية
تصميم غلاف مستقطب، يمنع التوصيل الخاطئ العكسي أثناء التجميع اليدوي أو الآلي
عازل LCP مقاوم لدرجات الحرارة العالية، يتحمل ملف حرارة إعادة تدفق SMT دون ذوبان أو تشوه الغلاف
هيكل تلامس مزدوج الشعاع من برونز الفوسفور، مقاومة تلامس مستقرة عبر دورات توصيل متعددة
بصمة SMT أفقية بزاوية قائمة، متوافقة 1:1 مع بصمة سلسلة 502386، لا تغيير في لوحات الدوائر المطبوعة الحالية
تعبئة شريط وبكرة للاختيار والوضع؛ خيارات متعددة لطول الطرف والطلاء لمتطلبات المشاريع المتنوعة
متوافق مع RoHS و REACH، تصنيف مثبط اللهب UL 94V-0

مزايا المنتج

قابلية التبديل المباشر: توافق تام للبصمة مع سلسلة 502386، لا حاجة لإعادة تصميم لوحة الدوائر المطبوعة، استبدال سريع لقائمة المواد لمشاريع تخفيف النقص
احتفاظ محسّن بالمشبك: هندسة مزلاج محسّنة، أداء أفضل مضاد للاهتزاز من الإصدارات القياسية ذات القفل بالاحتكاك؛ مناسب للأجهزة ذات الأجزاء المتحركة
صديق للإنتاج: مادة LCP تتعامل مع حرارة إعادة التدفق بشكل جيد؛ تعبئة الشريط والبكرة تناسب آلات الاختيار والوضع القياسية لـ SMT، معدل عيوب تجميع منخفض
بديل محلي فعال من حيث التكلفة: وقت تسليم أقصر مقارنة بالأجزاء الأصلية المستوردة، حد أدنى لكمية الطلب مرن للطلبات النموذجية والإنتاج الضخم
خيارات قابلة للتخصيص: عدد أطراف قابل للتعديل، طلاء (قصدير/ذهب فلاش)، مواصفات شريط وبكرة مخصصة متاحة للمشاريع الخاصة

التطبيق

الإلكترونيات الاستهلاكية: وحدات المنزل الذكي، الأجهزة المنزلية الصغيرة، الأجهزة القابلة للارتداء
وحدات العرض وشاشات LCD: توصيل إشارة داخلي للألواح الصغيرة الحجم
التحكم الصناعي: وحدات استشعار مدمجة، لوحات طرفية صغيرة لوحدات التحكم المنطقية القابلة للبرمجة
الروبوتات والطائرات بدون طيار: أسلاك إشارة داخلية لوحدات التحكم في الطيران والوحدات المساعدة
الأجهزة الطبية: روابط إشارة داخلية منخفضة الجهد للأجهزة التشخيصية المحمولة
وحدات مساعدة داخلية للسيارات: اتصالات إشارة غير متعلقة بالسلامة

الأسئلة الشائعة

1. س: هل لديكم كتالوج؟ هل يمكنك إرسال الكتالوج لي للتحقق من جميع منتجاتك؟

ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.

2. س: لا يمكنني العثور على المنتج في الكتالوج الخاص بك، هل يمكنك صنع هذا المنتج لي؟ج: يظهر الكتالوج الخاص بنا معظم منتجاتنا، ولكن ليس كلها. فقط أخبرنا بالمنتج الذي تحتاجه، وكم تريد. إذا لم يكن لدينا، يمكننا أيضًا تصميم وإنشاء قالب جديد لإنتاجه. للإشارة، سيستغرق صنع قالب عادي حوالي 35-45 يومًا.

3. س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟

ج: نعم، نقدم 5-10 قطع من عينات الموصلات المجانية للاختبار. ولكن عليك دفع تكلفة الشحن.

4. س: ماذا عن وقت التسليم الخاص بك؟

ج: يتم تسليم البضائع المخزنة في غضون يوم واحد؛ يتم تسليم البضائع المخصصة في غضون 5-7 أيام.

5. س: كيف يتم شحن طلبي؟

ج: بالنسبة للحزم الصغيرة، أرسلها عبر Express، مثل DHL، FedEx، UPS، TNT، EMS. هذه خدمة من الباب إلى الباب. بالنسبة للحزم الكبيرة، يمكننا إرسالها عن طريق الجو أو البحر. نستخدم علب تصدير قياسية. نحن مسؤولون عن أي تلف في المنتج ناتج أثناء التسليم.

6. س: ما نوع الدفع الذي تقبله؟ هل يمكنني الدفع بالرنمينبي؟

ج: نقبل T/T (تحويل بنكي)، Western Union، و PayPal. يرجى التأكد من أننا يمكننا استلام نفس المبلغ الموجود في الفاتورة. ويمكنك الدفع بالرنمينبي. لا مشكلة.

7. س: ماذا عن مراقبة جودة شركتك؟

ج: نلتزم بصرامة بمعايير ISO9001، IQC، OQC، IPQC، QA تشغل 10% من قسم الجودة لدينا. سيتم اختبار جميع منتجاتنا بواسطة CCD.

8. س: أحتاج إلى قائمة أسعار لجميع منتجاتك. هل لديك قائمة أسعار؟

ج: ليس لدينا قائمة أسعار لجميع منتجاتنا. نظرًا لوجود العديد من العناصر لدينا، فمن المستحيل وضع أسعارها جميعًا في قائمة، والأسعار تتغير دائمًا بسبب تكلفة المواد والكمية. ويمكنك تزويدنا بقائمة بجميع العناصر التي تحتاجها؛ سنقوم بالتحقق بعناية واحدًا تلو الآخر ونقدم لك قائمة بالمواصفات والأسعار.

9. س: هل يمكنك صنع منتجات مخصصة وتعبئة مخصصة؟

ج: نعم. لقد صنعنا العديد من المنتجات المخصصة لعملائنا سابقًا (خاصة أحزمة الأسلاك). بالنسبة للتعبئة المخصصة، لا توجد مشكلة في وضع شعارك أو معلومات أخرى على العبوة. فقط يجب الإشارة إلى أن ذلك يتكبد تكلفة إضافية.

10. س: ما هي الشهادات التي لديك؟

ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، إلخ.
