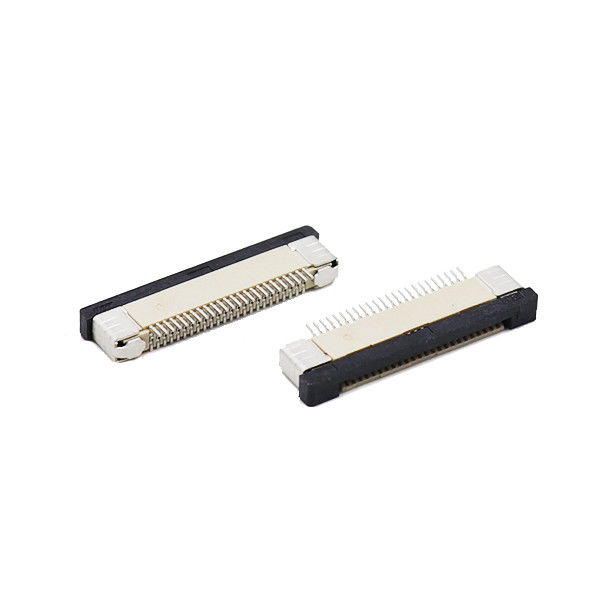

Name: 40 دبوس FPC موصل 0.5 مم الملعب H2.0 / 2.5 / 3.0mm SMT شقة فليكس موصل
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC ** - T1T1-00 ** - C
Price: 4.01 USD
Availability: InStock

المنزل > المنتجات > موصل FFC FPC >

40 دبوس FPC موصل 0.5 مم الملعب H2.0 / 2.5 / 3.0mm SMT شقة فليكس موصل

40 دبوس موصل FPC 0.5 مم الملعب

موصل SMT FPC 0.5 مم الملعب

2.0 مم موصل كابل مرن مسطح

مكان المنشأ:

قوانغدونغ ، الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

FPC ** - T1T1-00 ** - C

اتصل بنا

اطلب اقتباس

40 دبوس FPC موصل 0.5 مم الملعب H2.0 / 2.5 / 3.0mm SMT شقة فليكس موصل

تفاصيل المنتج

يقذف:

0.5 ملم

ارتفاع:

2.0

مادة:

LCP

تصفيح:

مطلي بالقصدير

المواد الطرفية:

النحاس

يكتب:

قفل

إبراز:

40 دبوس موصل FPC 0.5 مم الملعب

موصل SMT FPC 0.5 مم الملعب

2.0 مم موصل كابل مرن مسطح

شروط الدفع والشحن

الحد الأدنى لكمية

500 قطعة

الأسعار

Negotiable price

تفاصيل التغليف

حزمة فراغ ، وصناديق في الكرتون

وقت التسليم

5-7 أيام

شروط الدفع

خطاب الاعتماد، تي/تي، بايال

القدرة على العرض

4KK جهاز كمبيوتر شخصى

المنتجات ذات الصلة

موصل FPC/FFC بارتفاع 4.65 ملم، خطوة 0.5 ملم، 0.8 أمبير، 200 فولت تيار متردد/مستمر، -40 درجة مئوية ~ 80 درجة مئوية، موصلات لوحة الدوائر المطبوعة

احصل على أفضل سعر

0.5mm FPC Connector 5.4H FFC Wire Connectors كابل مسطح لشاشة اللمس

احصل على أفضل سعر

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0.5mm Pitch 2.2H FFC/FPC Connector وحدة توصيل الكابلات المرنة

احصل على أفضل سعر

موصلات لوحة الدوائر المطبوعة (PCB) لكابلات FPC FFC، مقبس موصل كابل مسطح بمشبك صدفي وأرجل موجبة عمودية، تباعد 0.5 مم، 60 دبوس، بارتفاع 5.2H

احصل على أفضل سعر

اتصل بنا

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

اتصل الآن

وصف المنتج

رابط FFC/FPC 0.5mm المسافة FPC H=2.0 2.5 3.0 سلسلة المتحركة SMT

أبرز المنتجات

0.5 ملم مسافة دقيقة ، وضعية 40 ، صعود سطح SMT ، 3 خيارات ارتفاع التراص: 2.0 ملم / 2.5 ملم / 3.0 ملم ، عائلة جزء واحد تغطي متطلبات ارتفاع الحجرة المتعددة
تصميم جهاز التشغيل ZIF flip-lock ، قوة إدخال منخفضة ، ردود فعل نقرة واضحة لمنع عدم اكتمال مقاعد FPC وفشل الميدان المتقطع
محطات الفوسفور-النحاس مع طلاء ذهبي انتقائي، أداء اتصال مستقر لLVDS، MIPI-DSI، إرسال إشارات العرض المتوازي RGB
غطاء LCP عالي الحرارة، متوافق تمامًا مع اللحام الخالي من الرصاص؛ تغليف الشريط على الملفات المنسوجة للإنتاج الجماعي SMT عالي السرعة
الاتصال العلوي / الاتصال السفلي اختياري ؛ يدعم الكابلات المرنة FPC / FFC السطحية القياسية بسماكة 0.3 مم.
متوافق مع RoHS-2.0 و REACH ؛ اتساق صارم من دفعة إلى دفعة ، دعم العينات ، تعديل مخصص متاح لمشاريع OEM

الوصف

الارتفاع	0.5ملم
الطول	2.0 ملم	4-60 دبوس متاحة
	3.0 ملم	36-40-45-50-54-55-60 دبوس متاح
نوع التثبيت	SMT/ZIF
موقع الاتصال	الاتصال من جانب واحد
النوع	قفل الزحف
التصنيف الحالي	0.5A/Pin Max
تصنيف الجهد	50 فولت AC/DC MAX
المقاومةVالعمر	250 فولت AC، 1 دقيقة
مادة الغلاف	LCP UL94V-0 الأسود
السكن	LCP UL94V-0 الطبيعي
Tالحافة/الاتصال	سبائك النحاس
طلاء	طلاء القصدير / طلاء الذهب
درجة حرارة العملية	-40°C إلى +85°C
وقت التنفيذ	7-10 أيام عمل

40 دبوس FPC موصل 0.5 مم الملعب H2.0 / 2.5 / 3.0mm SMT شقة فليكس موصل

تطبيقات نموذجية

أجهزة العرض واللمس: TFT-LCD، وحدات شاشة OLED، أجهزة التحكم باللمس، لوحات واجهة الإنسان والآلة الصناعية، محطات POS
الإلكترونيات المدمجة والمستهلكة: أجهزة الكمبيوتر ذات اللوحة الواحدة، الأجهزة المحمولة، الأدوات المحمولة، الطابعات، لوحات التحكم في المنزل الذكي
معدات التحكم الصناعية: أجهزة استشعار صناعية، وحدات جمع البيانات، وحدات مساعدة لأتمتة المصانع، واجهات عرض داخلية للكاميرات المراقبة
الأجهزة الإلكترونية الطبية: معدات مراقبة المرضى، وحدات التشخيص المساعدة (غير الزرع) ، أداة طبية محمولة
أجهزة إنترنت الأشياء والأجهزة الطرفية: ملحقات البوابة، ملحقات الذكية القابلة للارتداء، معدات الاختبار والقياس، اتصالات إشارة داخلية

الأسئلة الشائعة

س1: هل يمكنني تبديل أجزاء H2.0 / H2.5 / H3.0 مباشرة على نفس الـ PCB؟

الجواب: نعم. تعتمد عائلة المنتجات هذه تخطيط SMT الموحد. يمكنك تغيير ارتفاع التراص عن طريق تغيير رقم الجزء فقط؛ لا يتطلب تغيير PCB. ولكن ارتفاع السكن المادي يختلف،يجب أن تتطابق مع الإفراغ الميكانيكي للمبنى.

س2: ماذا يحدث إذا تم إدخال FPC بشكل غير كامل؟

ج: لا يمكن أن يغلق مفاعل القفل الكهربائي بالكامل عندما لا يكون FPC في مكانه. إذا أجبرت على الإغلاق في حالة الإدراج الجزئي ، فسوف تحدث إشارة متقطعة أو عطل في الدائرة المفتوحة.تأكد دائما من صوت واضح عند قفل جهاز التشغيل.

السؤال 3: هل يمكنني استخدام حديد لحام يدوي لإعادة العمل؟

ج: يُسمح بإصلاح الحديد اليدوي بشكل محدود. الحفاظ على درجة حرارة الحديد ≤ 350 درجة مئوية، وقت اللحام لكل دبوس ≤ 3 ثوان. لا تلمس أبداً غطاء البلاستيك من LCP بقمة الحديد الساخنة.ذوبان السقيفة سيؤدي إلى تلف دائم للموصولأقصى وقت إعادة العمل المسموح به: مرتين لكل عقدة.

السؤال 4: أي كابل FPC / FFC يجب أن أشتري لمطابقة هذا المرفق؟

ج: القياسية: 0.5 ملم مساحة، 40 دائرة، 0.30 ملم سمك إجمالي. تأكيد ما إذا كنت بحاجة إلى تعزيز صلبة على نهاية إدراج FPC.

س5: هل يدعم هذا المرفق إشارة MIPI / LVDS عالية السرعة؟

ج: يدعم نقل إشارات واجهة العرض الشائعة. بالنسبة للإشارات التفاضلية عالية السرعة ، يعتمد أداء النظام الإجمالي على التحكم في عائق FPC وتصميم آثار PCB وتخطيط الأرض.نقترح التحقق من الصحة المشتركة مع مزود FPC الخاص بك.

السؤال 6: ما هو مدة صلاحية الموصلات المعبأة بالفول؟

ج: تحت العبوة المغلقة الأصلية، التخزين ≤40 °C / ≤70٪ RH، مدة الصلاحية هي 6 أشهر.إنهاء تجميع SMT في غضون 72 ساعة في بيئة ورشة العمل العادية لتجنب الأكسدة النهائية.

السؤال 7: هل يمكنك توفير ملفات وملفات البصمة من الـ Altium / KiCad PCB؟

ج: نعم. اتصل بفريق المبيعات لدينا لطلب ورقة البيانات الرسمية، ونموذج 3D STEP، ومكتبة بصمة PCB للتقييم الهندسي.

س8: هل يمكنني الحصول على عينات كمية صغيرة قبل الطلبات الضخمة؟

ج: تتوفر خدمة العينات للتحقق من صحة التصميم. يتم شحن عينات المواصفات القياسية بسرعة ؛ تتطلب المتغيرات المخصصة عرضًا زمنيًا في الأدوات.
