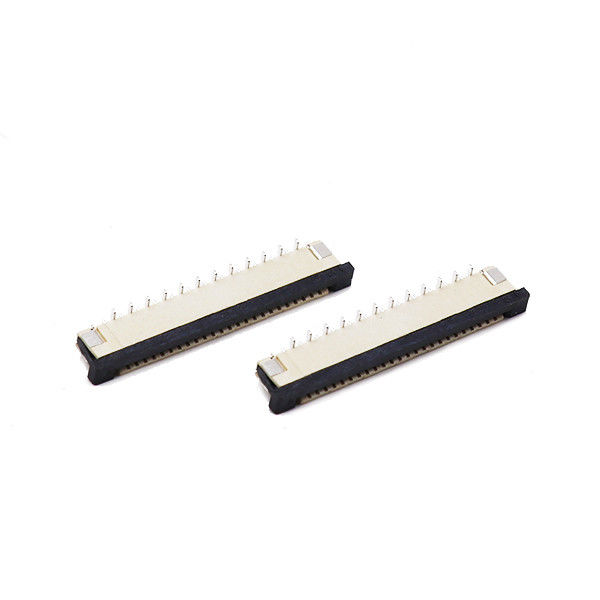

Name: 4-50 دبوس 1.0mm Pitch FPC FFC موصل Vertical FPC To Board موصل
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC ** - L * T1-0000-A
Price: 4.01 USD
Availability: InStock

المنزل > المنتجات > موصل FFC FPC >

4-50 دبوس 1.0mm Pitch FPC FFC موصل Vertical FPC To Board موصل

1.0 مم FPC FFC موصل عمودي

50 دبوس FPC FFC موصل عمودي

1.0mm FPC إلى موصل المجلس

مكان المنشأ:

قوانغدونغ ، الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

FPC ** - L * T1-0000-A

اتصل بنا

اطلب اقتباس

4-50 دبوس 1.0mm Pitch FPC FFC موصل Vertical FPC To Board موصل

تفاصيل المنتج

يقذف:

1.0 ملم

يكتب:

ZIF S/A النوع العكسي

المواقف:

4-50pin

نوع القفل:

قفل الشريحة

تصفيح:

الطلاء بالقصدير

المحطة/الاتصال:

سبائك النحاس

إبراز:

1.0 مم FPC FFC موصل عمودي

50 دبوس FPC FFC موصل عمودي

1.0mm FPC إلى موصل المجلس

شروط الدفع والشحن

الحد الأدنى لكمية

500 قطعة

الأسعار

Negotiable price

تفاصيل التغليف

حزمة فراغ ، وصناديق في الكرتون

وقت التسليم

5-7 أيام

شروط الدفع

خطاب الاعتماد، تي/تي، بايال

القدرة على العرض

4KK جهاز كمبيوتر شخصى

المنتجات ذات الصلة

موصل FPC/FFC بارتفاع 4.65 ملم، خطوة 0.5 ملم، 0.8 أمبير، 200 فولت تيار متردد/مستمر، -40 درجة مئوية ~ 80 درجة مئوية، موصلات لوحة الدوائر المطبوعة

احصل على أفضل سعر

0.5mm FPC Connector 5.4H FFC Wire Connectors كابل مسطح لشاشة اللمس

احصل على أفضل سعر

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0.5mm Pitch 2.2H FFC/FPC Connector وحدة توصيل الكابلات المرنة

احصل على أفضل سعر

موصلات لوحة الدوائر المطبوعة (PCB) لكابلات FPC FFC، مقبس موصل كابل مسطح بمشبك صدفي وأرجل موجبة عمودية، تباعد 0.5 مم، 60 دبوس، بارتفاع 5.2H

احصل على أفضل سعر

اتصل بنا

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

اتصل الآن

وصف المنتج

Vالنوع الفني FFC FPC وصلة فيتش 1.0mm وصلات الأسلاك الكهربائية

أبرز النقاط

وصلة FPC SMT العمودية من أعلى الدخول إلى اللوحة ، مسافة 1.0 مم ، عدد الدبابيس قابلة للتكوين من 4 دبابيس إلى 50 دبابيس.
تصميم محرك ZIF flip-lock ، قوة إدخال منخفضة ، احتباس كابل قوي ضد الاهتزاز والكابل السحب.
محطات الاتصال الفوسفورية البرونزية، القصدير الاختياري / الصفائح الذهبية الانتقائية للدوائر الحرجة للإشارة
معلّقة بالكامل بالشرطة والفكرة لتركيب SMT الآلي بكميات كبيرة؛ متوافقة مع معدات الاختيار والوضع القياسية.
متوافق مع RoHS 2.0 و REACH ؛ مادة غطاء عالية درجة الحرارة UL94‐V‐0 لعملية لحام العودة
تخصيص مرن: عدد الدبابيس ، سمك الصفائح ، نوع الاتصال ، تعديل بصمة PCB ودعم علامة OEM
بديل فعال من حيث التكلفة للبدائل ذات العلامات التجارية الرئيسية، وقت زمني قصير لطلبات النموذج الأول والإنتاج الضخم

الوصف

الارتفاع	1.0 ملم
لا، لا، لاأوهf المواقف	4-50 دبوس
نوع التثبيت	الرأسي / ZIF
موقع الاتصال	الاتصال من جانب واحد
النوع	قفل الزحف
التصنيف الحالي	0.5A/Pin Max
تصنيف الجهد	50 فولت AC/DC MAX
المقاومةVالعمر	250 فولت AC، 1 دقيقة
مادة الغلاف	LCP UL94V-0 الأسود
السكن	LCP UL94V-0 الطبيعي
Tالحافة/الاتصال	سبائك النحاس
طلاء	طلاء القصدير
درجة حرارة العملية	-40°C إلى +85°C
وقت التنفيذ	7-10 أيام عمل

4-50 دبوس 1.0mm Pitch FPC FFC موصل Vertical FPC To Board موصل

خصائص المواد والكهرباء

البند	المواصفات	ملاحظات
مواد السكن	LCP / PA6T	UL94-V-0 مضاد للاحتراق
مادة المحرك	الـ PPS / LCP	مقاومة لدرجات الحرارة العالية
مادة الطرف الآخر	الفوسفور البرونز	الأداء العالي للعودة إلى الربيع
خيار الطلاء-1	الاتصال وذيل اللحام: القصدير غير الملموس	للإشارة ذات الغرض العام
خيار الطلاء-2	مساحة الاتصال الذهبية الانتقائية (0.03-0.1μm Au فوق حاجز Ni)	لبيئة عالية الرطوبة / عالية الاهتزاز
التيار المسموح به	0.5 A لكل اتصال	التطبيق على مستوى الإشارة
الجهد القياسي	50 فولت AC/DC	أقصى جهد عمل
مقاومة الاتصال	≤30 مΩ (أولية)	بعد التزاوج في ظروف الاختبار
مقاومة العزل	≥ 500 MΩ	اختبار التيار المتردد 100 فولت
مقاومة الجهد	500 فولت AC / 1 دقيقة	لا وجود لتعطيل / فلاش-اوفر

التصميم والقوة التقنية
لدينا أكثر من 20 عاما من الخبرة في صناعة الاتصالات، يمكن لمهندسيننا دعممشروع: تصميم أداة جديدة: 30-45 يوم عمل.

ميزة تنافسية

كيودا لديها أنواع مختلفة من المظهر والعديد من أنواع المنتجات المخططية الداخلية، الجودة العالية، العميل أولا،100٪ الاختبار، 0 عيوب، وفترة قيادة قصيرة هي أفضل مزايا لدينا

صناعات التطبيق المستهدفة

الكترونيات الاستهلاكية: وحدات العرض، محطات POS، الأجهزة المنزلية، لوحات المنزل الذكي، الأجهزة المحمولة المحمولة
التحكم الصناعي: واجهة الإنسان والآلة HMI، وحدات الاستشعار، العرض الصناعي، معدات قياس الاختبار
إنترنت الأشياء والأجهزة الذكية: أجهزة البوابة، كاميرات المراقبة، وحدات الطائرات بدون طيار، التحكم الذكي في الإضاءة
المعدات الطبية: وحدات مساعدة لمراقبة المرضى ، اتصال إشارات غير حرجة للأجهزة الطبية
المعدات الطرفية: وحدات الطابعة، والاتصالات الداخلية للمسحات، وألواح تحكم لوحة LCD صغيرة الحجم

الأسئلة الشائعة

س1: هل يمكن لهذا المرفق العمل مع كل من الكابلات الصلبة المرنة FPC والكابلات المسطحة FFC القياسية؟
ج1: نعم. يدعم كل من كابلات FPC ذات سماكة 0.3 ملم وكابلات FFC مساوية مساوية. يرجى التأكد من أن اتجاه منصة الموصلات يطابق جانب الاتصال بالمتصل.

س2: ماذا سيحدث إذا استخدمت FPC أكثر سمكًا من 0.33 ملم؟
ج2: سيقوم كابل ثقيل جداً بمنع محرك القفل من الإغلاق بالكامل، مما يسبب ضغط اتصال غير كاف وزيادة خطر الاتصال المتقطع.اتبع بدقة سمك التكيف الموصى به.

السؤال 3: هل هذا المرفق من طراز السيارات؟
A3: النسخة القياسية هي للاستخدام الاستهلاكي والصناعي العام.الرجاء الاتصال بفريق المبيعات لدينا للحصول على نسخة معدلة من الدرجة السيارات مع مواد محسنة ومعايير الاختبار.

س4: هل يمكنني لحام هذا المرفق يدوياً بدلاً من SMT reflow؟
ج4: يُسمح باللحام اليدوي فقط لإصلاح الأخطاء في النموذج الأولي. لا تطبق الحرارة على الغطاء البلاستيكي؛ حد من وقت لحام الدبوس الواحد إلى أقل من 5 ثوان.لا يوصى باللحام اليدوي للإنتاج الجماعي.

السؤال 5: ما هو الفرق بين محرك ZIF المرتد للأمام والمتراجع للخلف؟
A5: الالتفاف الأمامي: يقع القفل على جانب إدراج FPC ، والتشغيل اليدوي السهل. الالتفاف الخلفي: يقع القفل على الجانب المعاكس لإدراج ،يوفر قوة احتجاز الكابلات الفائقة في بيئة كثيفة الاهتزازات.

س6: هل يمكنك تعديل بصمة PCB لمشروع استبدال التصميم القديم الحالي؟
A6: نعم، خدمة تعديل البصمة متوفرة. يرجى تقديم رسومات PCB الأصلية الخاصة بك؛ فريق الهندسة لدينا سوف تقييم الجدوى وتكلفة NRE.

السؤال 7: ما هو MOQ ووقت قيادة العينة؟
ج7: تتوفر عينات هندسية مجانية؛ وقت قيادة العينة 1-3 أيام عمل. يعتمد MOQ للإنتاج الضخم على التكوين؛ الأجزاء القياسية من الشريط والفكرة تدعم الطلبات منخفضة MOQ.
