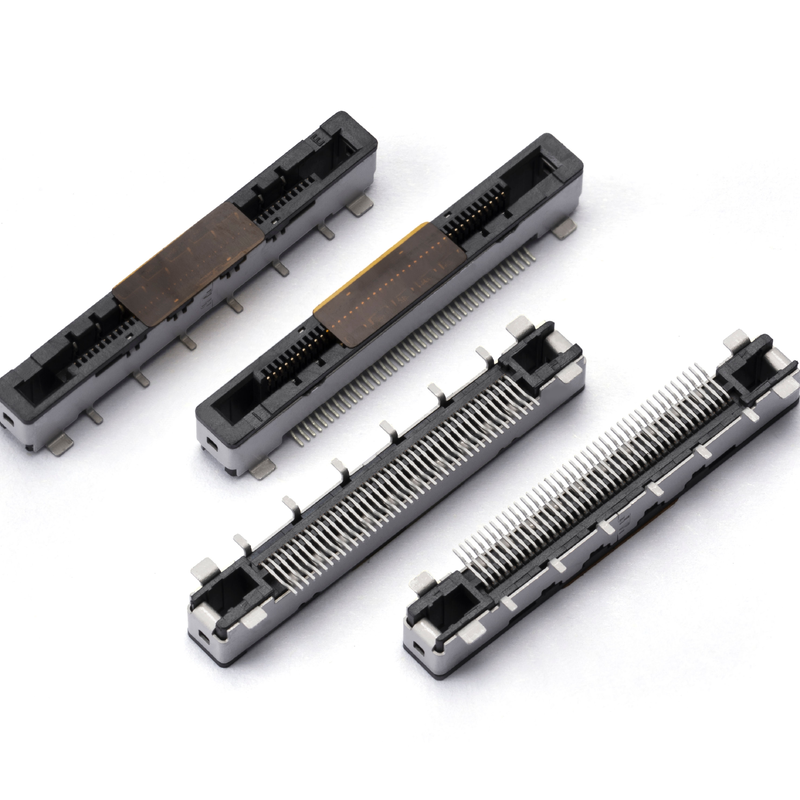

FPC/FFC Connector 4.65mm ارتفاع 0.5mm Pitch 0.8A 200V AC/DC -40C ~ 80C وصلات PCB

أبرز المنتجات

• 0.5 ملم رقيقة4.65 ملم ارتفاع تركيب اللوحة، يوازن التخطيط المدمج والتفريغ الميكانيكي لتصاميم PCB المكدسة
• مقيّم0.8 A لكل اتصال، 200 فولت AC/DC، هامش كهربائي أوسع مقارنة مع موصلات FPC قياسية 0.5 ملم
• درجة حرارة العمل:-40 °C ~ +80 °C، أداء مستقر للأجهزة الصناعية / المستهلكة الداخلية وشبه الصلبة
• SMT سطح-تثبيت، هيكل ZIF flip-lock؛ يدعم كل من FPC و FFC الكابلات المسطحة
• التغليف المتوافق مع RoHS ، الشريط والفكرة لإنتاج SMT الضخم

.

المواصفات التقنية الكاملة

المواصفات الميكانيكية العامة

خصائص المواد والكهرباء

المبادئ التوجيهية البيئية واللحام

ميزة المنتج

1. تحديد الموقع الفريد لارتفاع 4.65 ملم: معظم موصلات FPC ذات المسافة 0.5 ملم هي ذات مظهر منخفض (<2.5 ملم). هذا النموذج ذو الارتفاع المتوسط يحل مباشرة نقاط الألم المرتبطة بالمسافة العمودية لPCB المكدسة دون إعادة تصميم ميكانيكي.
2. تحديث التصنيف الكهربائي: 0.8 A لكل اتصال مقابل 0.5 A المعتاد في الصناعة ، يدعم الإشارة المختلطة + خطوط الطاقة منخفضة الطاقة في موقف واحد للاتصالات ، مما يقلل من العدد الإجمالي للاتصالات على متن الطائرة.
3. قدرة أكبر على التكيف مع درجة الحرارة: موثوقة من بدء البرد من -40 درجة مئوية إلى 80 درجة مئوية العمل المستمر ، تغطي سيناريوهات المستهلكين والصناعة الخفيفة دون زيادة تكلفة تصنيف السيارات.
4. التصميم الصديق للإنتاج: مادة LCP المضادة للتحريف تقلل من خسائر إنتاج SMT من سوء اللحام ؛ هيكل flip-lock يقلل من معدل خطأ عامل التجميع.
5. مصادر مرنة: السلسلة القياسية مع رموز PIN القابلة للتخصيص ؛ وقت قيادة قصير للعينات وقدرة الإنتاج الضخم لعملاء OEM العالميين.

ما هو رابط FPC FFC؟

لا يقتصر رابط FPC FFC المسطح على التيار ، ولكن في التطور السريع للتكنولوجيا الالكترونية اليوم ، حامل إشارة الإرسال خفيف ؛الزجاج والبلاستيك يستبدلان السلك في الدائرة العادية، ولكن مسار الإشارة البصرية يستخدم أيضًا موصل FPC FFC المسطح. وظيفتهم ومحطة FPC FFC موصل اتصال مسطح هي نفسها.

الاختلافات الرئيسية بين موصل FFC و FPC

من حيث تصنيعها، طريقة تشكيل دوائرها مختلفة:

1. FPC هو نوع من لوحات الدوائر المرنة مع هياكل مختلفة من جانب واحد ، من جانبين ، ومتعددة الطبقات ، والتي يتم معالجتها بواسطة FCCL (الورق المقوى بالنحاس المرن) عن طريق الحفر الكيميائي.

2. يستخدم FFC طبقتين من فيلم ورق عازل تم وضعهما مع ورق نحاس مسطح. المنتج النهائي بسيط وسمين.

اتجاه الابتكار في المستقبل

1السماكة. يجب أن يكون سمك FPC أكثر مرونة وأرق.

2مقاومة الطي. الانحناء هو السمة الكامنة لـ FPC. مقاومة FPC في المستقبل يجب أن تكون أقوى ويجب أن تكون أكثر من 10 آلاف مرة.هذا يتطلب أسطوانات أفضل.

3السعر. في هذه المرحلة ، سعر FPC أعلى بكثير من سعر PCB. إذا انخفض سعر FPC ، فسيكون السوق أوسع.

4مستوى العملية. من أجل تلبية متطلبات مختلفة، يجب تحديث عملية FPC، والحد الأدنى من الفتحة والحد الأدنى من عرض الخط / الفاصل بين الخطين يجب أن تلبي متطلبات أعلى.

خدمتنا

1سلسلة مواصفات المنتج كاملة، ولكن أيضا مصممة خصيصا.
2.تستورد المعدات ودرجة عالية من الأتمتة، التسليم في الوقت المناسب. عادة 7-10 أيام.
3. التنفيذ الصارم لنظام ISO 9000 و ERP ، وتزويد المواد وفقاً بدقة للجودة ومراقبة الإنتاج القياسية.ضمان جودة المنتج من خلال شهادة UL.
4عينة مجانية: 15-20 مجموعة، فعالة من حيث التكلفة؛ نفس الجودة سعر وحدة تنافسية جدا
