مكان المنشأ:
قوانغدونغ، الصين
اسم العلامة التجارية:
XTKCONN
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
الشركة العامة للفوسفات**-T1T1-00**-C

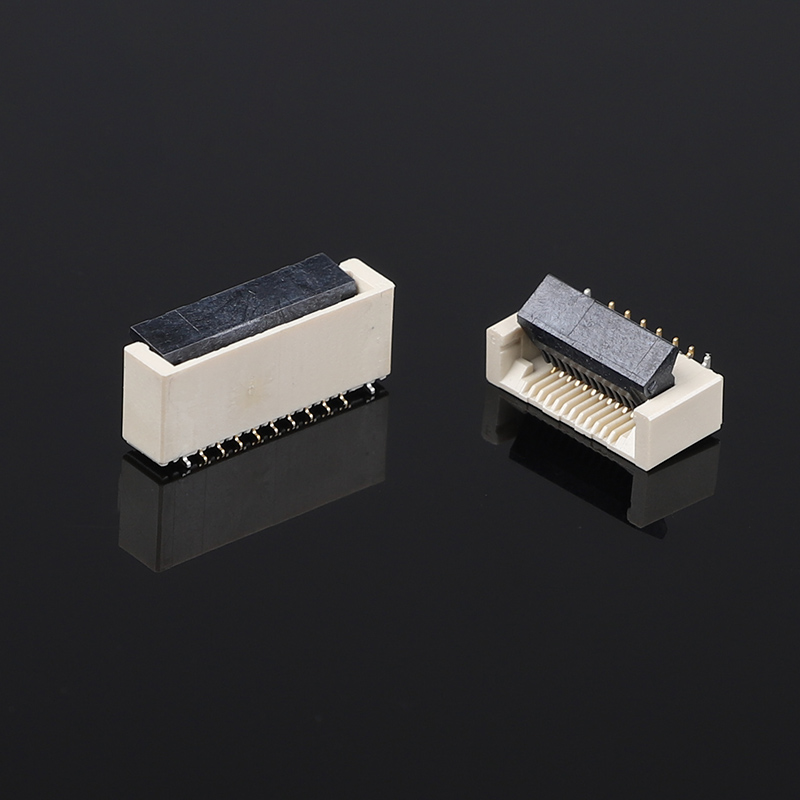

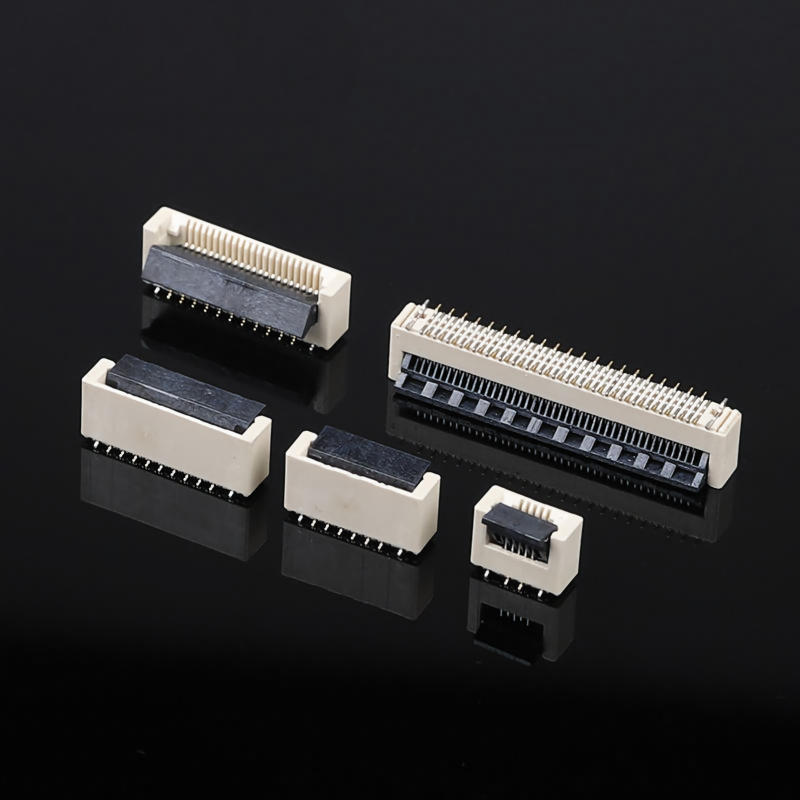

موصلات كابلات FPC FFC للوحات الدوائر المطبوعة (PCB)، مقبس كابل مسطح بقفل صدفي، تباعد 0.5 مم، 60 سنًا، تركيب رأسي، أرجل موجبة، ارتفاع 5.2 مم
.
الوصف
المواصفات الميكانيكية العامة
| المعامل | المواصفة |
|---|---|
| نوع المنتج | موصل كابل FPC / FFC |
| نمط الموصل | إبزيم صدفي / قفل قلاب |
| مسافة التباعد | 0.5 مم |
| عدد نقاط التلامس | 60 سنًا |
| نوع التركيب | تركيب سطحي SMT |
| اتجاه التركيب | رأسي |
| ارتفاع الموصل | 5.2 مم |
| نوع الكابل | كابل مرن FFC / FPC |
| توافق سمك الكابل | 0.30 مم (نموذجي) |
| موضع نقطة التلامس | تلامس إيجابي رأسي |
| هيكل القفل | قفل بإبزيم قلاب |
| سمك لوحة PCB المطبق | حوالي 1.0–1.6 مم (يعتمد على الطراز) |
| التغليف | شريط وبكرة (Tape & Reel) |
الخصائص الكهربائية والمادية
| المعامل | المواصفة |
|---|---|
| مادة الهيكل | LCP / بلاستيك حراري مقاوم لدرجات الحرارة العالية |
| تصنيف قابلية الاشتعال | UL94V-0 |
| مادة التلامس | سبائك النحاس / برونز الفوسفور |
| طلاء نقاط التلامس | مطلي بالذهب |
| طلاء النهايات التوصيلية | خيارات الطلاء بالقصدير / الذهب |
| التيار المقنن | 0.5 أمبير AC/DC (نموذجي) |
| الجهد المقنن | 50 فولت AC/DC (نموذجي) |
| مقاومة التلامس | ≤50mΩ (نموذجي) |
| مقاومة العزل | ≥500MΩ (نموذجي) |
| جهد التحمل | 150 فولت تيار متردد (نموذجي) |
إرشادات البيئة واللحام
| المعامل | المواصفة |
|---|---|
| درجة حرارة التشغيل | -25°C إلى +85°C (نموذجي) |
| مقاومة درجات الحرارة العالية | مناسب لعملية اللحام بالصهر السطحي (SMT Reflow) الخالية من الرصاص |
| طريقة اللحام | اللحام بالصهر السطحي SMT |
| عملية التجميع | متوافق مع آلات الالتقاط والوضع الآلية (Pick & Place) |
| مقاومة الرطوبة | مناسب لتطبيقات الأجهزة الإلكترونية الداخلية |
| طريقة التخزين | يوصى بالتغليف الجاف |
يتيح تصميم التباعد 0.5 مم للمهندسين تحقيق كثافة توصيل أعلى مع تقليل المساحة المطلوبة على لوحة الدوائر المطبوعة (PCB).
يعمل هيكل القفل بإبزيم صدفي على تحسين تثبيت الكابل أثناء تجميع المنتج والتشغيل اليومي.
متوافق مع عمليات تجميع لوحات الدوائر المطبوعة (PCB) الآلية، مما يساعد المصنعين على تحسين كفاءة الإنتاج والحفاظ على جودة تجميع ثابتة.
يدعم مختلف متطلبات توصيل كابلات FPC/FFC في الأنظمة الإلكترونية المدمجة، بما في ذلك وحدات العرض والتحكم والاتصالات.
ما هو موصل FPC FFC؟
لا يقتصر موصل FPC FFC المسطح على التيار الكهربائي فحسب، فمع التطور السريع للتقنيات الكهروضوئية اليوم، أصبح الضوء هو الناقل لإشارة النقل؛ حيث يحل الزجاج والبلاستيك محل الأسلاك في الدوائر العادية، إلا أن مسار الإشارة الضوئية يستخدم أيضًا موصل FPC FFC المسطح. وتتطابق وظيفته مع موصل التوصيل المسطح FPC FFC في الدوائر الكهربائية.
الفروق الرئيسية بين موصل FFC وFPC
من حيث التصنيع، تختلف طريقة تشكيل الدوائر لكل منهما:
1. يُعد FPC نوعًا من لوحات الدوائر المرنة بهياكل مختلفة أحادية الوجه ومزدوجة الوجه ومتعددة الطبقات، وتتم معالجته من رقائق النحاس المرنة المكسوة (FCCL) عن طريق النقش الكيميائي.
2. يستخدم FFC طبقتين من رقائق العزل المحشوة برقائق نحاسية مسطحة، ويكون المنتج النهائي بسيطًا وأكثر سمكًا.
اتجاهات الابتكار المستقبلية لـ FPC
1. السُمك: يجب أن يكون سُمك FPC أكثر مرونة وأقل سُمكًا.
2. مقاومة الطي: يُعد الانحناء السمة المتأصلة لـ FPC. ويجب أن تكون مقاومة FPC في المستقبل أقوى وتتحمل أكثر من 10 آلاف مرة طي. وبالطبع، يتطلب ذلك ركائز أفضل.
3. السعر: في هذه المرحلة، سعر FPC أعلى بكثير من سعر PCB. وإذا انخفض سعر FPC، فسيتسع نطاق السوق أكثر.
4. مستوى العمليات التصنيعية: من أجل تلبية المتطلبات المختلفة، يجب ترقية عمليات تصنيع FPC، بحيث تتوافق الفتحة الدنيا والحد الأدنى لعرض/تباعد الخطوط مع متطلبات أعلى.
خدماتنا
1. سلسلة مواصفات المنتجات متكاملة، وقابلة للتخصيص حسب الطلب أيضًا.
2. معدات مستوردة ومستوى عالٍ من الأتمتة، مع تسليم في الوقت المحدد. يستغرق التوصيل عادةً من 7 إلى 10 أيام.
3. تطبيق صارم لنظام ISO 9000 ونظام ERP، وتوريد المواد بدقة وفقًا لمعايير الجودة ومراقبة الإنتاج القياسية. ضمان جودة المنتج من خلال شهادة UL.
4. عينات مجانية: 15-20 طقمًا، ذات كفاءة عالية من حيث التكلفة؛ سعر الوحدة منافس للغاية لنفس مستوى الجودة.
الأسئلة الشائعة
1. هل يمكنني الحصول على طلب عينة؟
نعم، نرحب بطلبات العينات لاختبار الجودة وفحصها. العينات المختلطة مقبولة.
2. هل يمكنك تصنيع منتجاتكم وفقًا لمتطلباتنا؟
نعم، يمكن تخصيص مواصفات المنتجات إذا تم استيفاء الحد الأدنى لكمية الطلب (MOQ).
3. كيف تضمنون جودة منتجاتكم؟
1) نعدك بإمكانية الإرجاع في غضون 30 يومًا في حال وجود مشكلات في الجودة.
2) فحص واختبار صارم أثناء الإنتاج.
3) فحص عينات صارم على المنتجات قبل الشحن، وضمان سلامة تغليف المنتج بالكامل.
4. ما هي الشهادات التي حصلت عليها منتجاتكم؟
شهادة ISO9001 وبعض شهادات ROHS الأخرى.
5. كم من الوقت يستغرق استلام البضائع؟
معظم البضائع متوفرة لدينا في المخزون؛ ووقت التسليم يتراوح بين 1 إلى 5 أيام بعد استلام الدفعة. بالنسبة للطلبات المخصصة، سيكون الوقت أطول قليلاً، كما تم تأكيده.
6. ما هي الوسائل اللوجستية التي تستخدمونها للتوصيل؟
نقوم بشحن البضائع بشكل أساسي عبر DHL وUPS وFEDEX وEMS وخدمات الشحن السريع الأخرى. سنختار أكثر الخدمات اللوجستية فعالية من حيث التكلفة للعملاء. كما ندعم استلام البضائع عن طريق وكيل الشحن الخاص بك.
7. لماذا يجب عليك الشراء منا؟
لدينا خبرة 16 عامًا في هذا المجال، ولدينا تعاون مع آلاف الشركات، وجودة منتجاتنا موثوقة.
8. ما هي المنتجات الرئيسية التي تبيعها شركتكم؟
تشمل المنتجات الرئيسية لشركتنا موصلات FFC/FPC / موصلات Wafer / موصلات بطاقات SIM / موصلات بطاقات الذاكرة / موصلات USB / موصلات Type C / موصلات HDMI / سلسلة RJ45 / موصلات B to B وموصلات رؤوس السنون (Pin header) وما إلى ذلك.
