Name: أسفل الاتصال 0.5 مم موصل FPC الملعب 4 دبوس تحت قفل SMT نوع 1.0 مم الارتفاع
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC ** - T1S1-0010-A
Price: 4.01 USD
Availability: InStock

المنزل > المنتجات > موصل FFC FPC >

أسفل الاتصال 0.5 مم موصل FPC الملعب 4 دبوس تحت قفل SMT نوع 1.0 مم الارتفاع

موصل FPC 1.0 مم 0.5 مم

موصل SMT 0.5 مم الملعب FPC

موصل 1.0 مم fpc 4 دبوس

مكان المنشأ:

قوانغدونغ ، الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

FPC ** - T1S1-0010-A

اتصل بنا

اطلب اقتباس

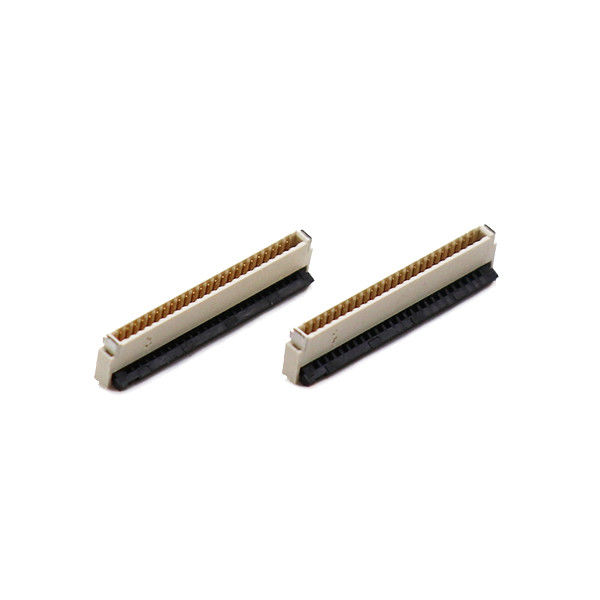

أسفل الاتصال 0.5 مم موصل FPC الملعب 4 دبوس تحت قفل SMT نوع 1.0 مم الارتفاع

تفاصيل المنتج

يقذف:

0.5 ملم

ارتفاع:

1.0 ملم

المواقف:

4-60pin

مهلة:

7-10 أيام عمل

مادة الغلاف:

LCP UL94V-0 أسود

تحمل الجهد:

250 فولت تيار متردد، 1 دقيقة

إبراز:

موصل FPC 1.0 مم 0.5 مم

موصل SMT 0.5 مم الملعب FPC

موصل 1.0 مم fpc 4 دبوس

شروط الدفع والشحن

الحد الأدنى لكمية

500 قطعة

الأسعار

Negotiable price

تفاصيل التغليف

حزمة فراغ ، وصناديق في الكرتون

وقت التسليم

5-7 أيام

شروط الدفع

خطاب الاعتماد، تي/تي، بايال

القدرة على العرض

3KK جهاز كمبيوتر شخصى

المنتجات ذات الصلة

موصل FPC/FFC بارتفاع 4.65 ملم، خطوة 0.5 ملم، 0.8 أمبير، 200 فولت تيار متردد/مستمر، -40 درجة مئوية ~ 80 درجة مئوية، موصلات لوحة الدوائر المطبوعة

احصل على أفضل سعر

0.5mm FPC Connector 5.4H FFC Wire Connectors كابل مسطح لشاشة اللمس

احصل على أفضل سعر

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0.5mm Pitch 2.2H FFC/FPC Connector وحدة توصيل الكابلات المرنة

احصل على أفضل سعر

موصلات لوحة الدوائر المطبوعة (PCB) لكابلات FPC FFC، مقبس موصل كابل مسطح بمشبك صدفي وأرجل موجبة عمودية، تباعد 0.5 مم، 60 دبوس، بارتفاع 5.2H

احصل على أفضل سعر

اتصل بنا

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

اتصل الآن

وصف المنتج

موصل FFC FPC بمسافة 0.5 مم، ارتفاع 1.0 مم، قفل سفلي، نوع SMT، ارتفاع 1.0 مم، تلامس سفلي

أبرز مميزات المنتج

ملف تعريف منخفض للغايةارتفاع تركيب على اللوحة 1.0 مماتجاه التلامس السفلي (تلامس سفلي)، مُحسَّن لمسارات وسادات FPC المواجهة لجانب PCB
آلية قفل قلاب سفلي مع ردود فعل واضحة للنقر، احتفاظ قوي بـ FPC ضد الاهتزاز والسحب العرضي
مسافة 0.5 مم دقيقة، تصميم SMT سطحي بـ 4 مواضع، بصمة مدمجة لتوفير مساحة قيمة على PCB
غلاف LCP عالي الحرارة، أذرع تلامس مطلية بالذهب، متوافق مع RoHS و REACH للوصول إلى السوق العالمي
تعبئة شريط وبكرة للتجميع الآلي SMT بكميات كبيرة؛ يتوفر دعم المخزون القياسي والتعديل المخصص
أداء متوازن التكلفة، بديل مباشر للأجزاء ذات العلامات التجارية الرئيسية، دعم وقت تسليم قصير.

المواصفات

البند	المواصفات	ملاحظات للمهندس
المسافة	0.5 مم	المسافة بين مراكز التلامس
عدد المواضع	4 دبابيس	عدد الدبابيس المخصص قابل للتفاوض
ارتفاع التركيب	1.0 مم	الارتفاع الكلي بعد اللحام على PCB
نوع التلامس	تلامس سفلي (تلامس سفلي)	وسادة FPC تواجه جانب PCB للإدخال
نمط القفل	قفل سفلي (قفل قلاب خلفي)	قلاب الآلية من الجانب الخلفي لقفل FPC
نوع الإنهاء	تركيب سطحي SMT	للحام بالانصهار فقط
سمك FPC / FFC المتوافق	0.30 مم ± 0.03 مم	تأكيد سمك FPC قبل تصميم PCB
قوة احتفاظ FPC	≥ 0.3 نيوتن لكل دبوس	أداء ضد السحب تحت الاهتزاز
متانة الاقتران	250 دورة كحد أدنى	دورة حياة التطبيق العادية، ليست للتوصيل والفصل المتكرر في الميدان
مادة الغلاف	LCP، UL94-V0 أسود	مقاومة عالية للحرارة للحام بالانصهار الخالي من الرصاص
مادة التلامس	سبيكة نحاس	مرونة عالية لذراع الزنبرك
طلاء التلامس	طلاء Ni سفلي + طلاء Au في منطقة التلامس؛ قصدير على ذيول لحام SMT	سمك الذهب قابل للتعديل لمشاريع البيئات المسببة للتآكل

أسفل الاتصال 0.5 مم موصل FPC الملعب 4 دبوس تحت قفل SMT نوع 1.0 مم الارتفاع

التطبيقات النموذجية

الإلكترونيات الاستهلاكية: الأجهزة القابلة للارتداء الذكية، وحدات الكاميرا المصغرة، وصلات مساعدة للشاشات الصغيرة الحجم، أجهزة إنترنت الأشياء المحمولة
المنزل الذكي: وحدات استشعار صغيرة، لوحات فرعية للوحة التحكم المنزلية، وصلات إشارة داخلية للأقفال الذكية
المعدات الطبية المساعدة: توصيل إشارة بسرعة منخفضة للملحقات الطبية المحمولة (خيار خالٍ من الهالوجين قابل للتطبيق)
التحكم الصناعي: عقدة استشعار مدمجة، أسلاك داخلية للوحة مساعدة لأجهزة المجال
إلكترونيات ملحقات السيارات: وصلات إشارة مساعدة داخلية غير متعلقة بالسلامة (يرجى استشارتنا للحصول على نسخة ترقية من الدرجة الصناعية للسيارات)
الاختبار والتجهيزات: توصيل داخلي لتركيبات الاختبار قصيرة العمر

دليل اختيار وتصميم العميل

قبل اختيار هذا الجزء

تأكيد اتجاه التلامس: هذا هوتلامس سفلي. يجب أن تواجه وسادات FPC الموصلة جانب PCB عند الإدخال. إذا كانت وسادات FPC تواجه للأعلى، فأنت بحاجة إلى متغير التلامس العلوي. يؤدي اتجاه التلامس الخاطئ إلى عدم وجود اتصال كهربائي.
فحص الخلوص الميكانيكي:
- المساحة الرأسية: احجز خلوصًا ≥ 1.1 مم فوق الموصل بعد التجميع لتجنب ضغط الغلاف على آلية القفل القلاب.
- المساحة الأمامية الخلفية: تأكد من أن آلية القفل القلاب السفلي لديها مساحة حركة كافية في الجانب الخلفي لعملية فتح القفل.
قفل مواصفات FPC: يجب استخدام سمك FPC/FFC 0.30 مم ± 0.03 مم. FPC الرقيق جدًا يسبب احتفاظًا غير كافٍ؛ FPC السميك جدًا سيتلف القفل وأذرع التلامس.
قاعدة الانحدار الكهربائي: للتشغيل المستمر طويل الأمد، قم بتشغيل كل تلامس ≤ 0.35 أمبير؛ لا تطبق التيار المقدر بالكامل 0.5 أمبير.
بصمة PCB: استخدم بصمة الرسم ثنائية الأبعاد الرسمية الخاصة بنا؛ لا تنسخ البصمة من أجزاء مماثلة للبائعين الآخرين؛ ستؤدي الاختلافات الطفيفة في الأبعاد إلى فشل اللحام.
قيود التطبيق: تم تحسين هذا الموصل للإشارة أحادية الطرف بسرعة منخفضة إلى متوسطة. إذا كنت بحاجة إلى نقل فيديو/بيانات عالي السرعة، فيرجى الاتصال بفريق الهندسة لدينا للحصول على توصية نموذج مطور.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

نصائح الطلب للشراء

طلب عينة: دعم عينات بكميات صغيرة للتحقق من صحة النموذج الأولي.
الإنتاج الضخم: التعبئة الافتراضية هي شريط وبكرة. حدد إذا كنت بحاجة إلى تعبئة صينية.
طلب مخصص: قدم متطلباتك لسمك طلاء الذهب، وخالٍ من الهالوجين، وعدد دبابيس بديل.

الأسئلة الشائعة

س 1: ماذا يحدث إذا أدخلت FPC مع وسادات تواجه للأعلى في هذا الموصل ذي التلامس السفلي؟

ج 1: لن يتم تحقيق أي اتصال كهربائي. الإدخال المادي ممكن، ولكن الدائرة لا يمكنها التوصيل. تحقق دائمًا من اتجاه وسادات FPC مقابل رسم ورقة البيانات قبل بناء النموذج الأولي لـ PCB.

س 2: هل يمكن أن يعمل هذا الموصل بعد لحامين بالانصهار؟

ج 2: نعم، يُسمح بدورتين لحام بالانصهار خالٍ من الرصاص كحد أقصى باتباع ملف تعريف الانصهار الخاص بنا. قد يؤدي أكثر من دورتين لحام بالانصهار إلى تشويه غلاف LCP وتدهور أداء التلامس. تجنب إعادة العمل الساخن المتكرر على الوحدة المجمعة.

س 3: منتجي النهائي يواجه بيئة اهتزاز عالية، هل سيفقد FPC؟

ج 3: توفر آلية القفل السفلي احتفاظًا لائقًا. لسيناريوهات الاهتزاز القصوى، نقترح إضافة تصميم تخفيف إجهاد ميكانيكي على كابل FPC في تخطيط PCB الخاص بك، أو اختيار إصدار مطور بقوة احتفاظ أعلى.

س 4: هل يمكنني استخدام هذا الموصل لإشارة USB أو HDMI أو عرض عالي السرعة؟

ج 4: غير موصى به. هذا موصل FPC للأغراض العامة للإشارة منخفضة إلى متوسطة السرعة بدون تصميم طرفي متحكم في المعاوقة. للواجهات عالية السرعة، يرجى سؤال مهندسنا عن سلسلة FPC مخصصة عالية السرعة.

س 5: آلية القفل القلاب مكسورة بعد التجميع، ما هي الأسباب المحتملة؟

ج 5: الأسباب الجذرية الشائعة:

إدخال FPC سميك جدًا وإغلاق القفل بالقوة؛
تشغيل خاطئ: دفع الآلية بأداة حادة؛
تداخل ميكانيكي من غلاف المنتج يضغط على الجزء القلاب.اتبع إجراء الإدخال في ورقة البيانات: أدخل FPC بشكل مسطح وأفقي، ثم أغلق القفل القلاب بلطف حتى تسمع صوت نقرة واضحة.

س 6: هل تقدمون بديلاً مكافئًا لأرقام أجزاء Hirose / TE / Kyocera؟

ج 6: نعم، قدم رقم جزء المنافس الخاص بك، وسيقوم فريق الهندسة لدينا بالتحقق المتقاطع من الأبعاد، واتجاه التلامس، ونوع القفل، والمعلمات الكهربائية لتأكيد بديل متوافق مباشر.

س 7: ما هي المستندات التي يمكنك تقديمها للتقييم؟

ج 7: ورقة البيانات، رسم الأبعاد ثنائي الأبعاد، نموذج 3D STEP، تقرير اختبار RoHS-REACH، تقرير ملخص اختبار المختبر الميكانيكي والكهربائي.
