مكان المنشأ:

قوانغدونغ، الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

الشركة العامة للفوسفات**-T1T1-00**-C

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
مادة:
LCP
المواد الطرفية:
برونز الفوسفور، طلاء الذهب
يكتب:
موصل FFC وFPC
طلب:
ثنائي الفينيل متعدد الكلور
طَرد:
تغليف البكرة
بيكث:
0.5 ملم
شروط الدفع والشحن
الحد الأدنى لكمية
10 قطعة
الأسعار
Negotiable price
تفاصيل التغليف
حزمة فراغ ، وصناديق في الكرتون
وقت التسليم
5-7 أيام
شروط الدفع
خطاب الاعتماد، تي/تي، بايال
القدرة على العرض
4 كيلو قطعة
وصف المنتج

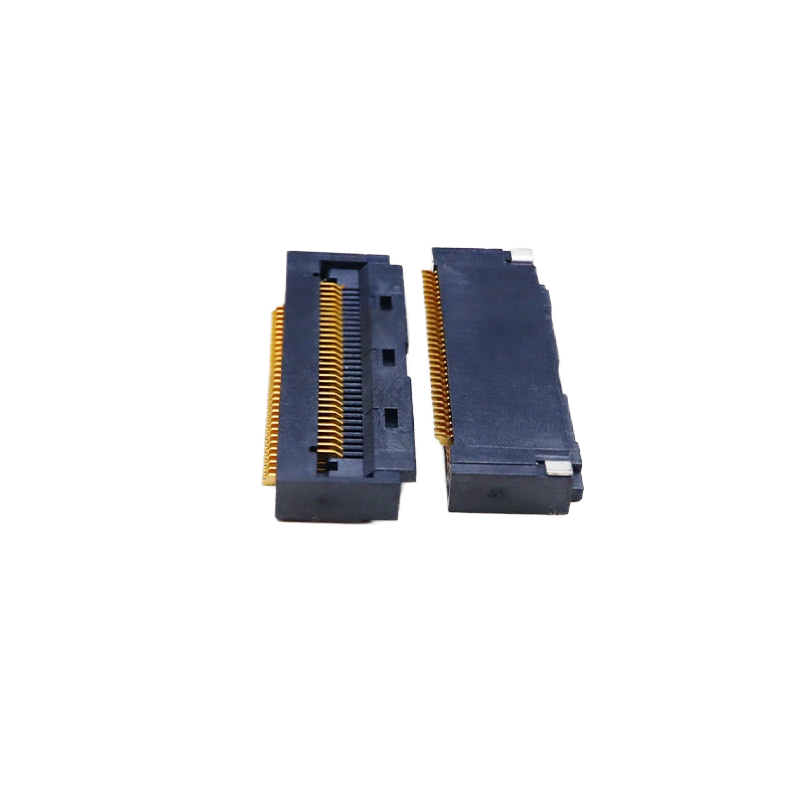

0.5mm Pitch FFC Connector Front Flip مع القفل

30P / 40P / 68P ∙ فلب غطاء أسفل الاتصال ∙ H2.5 ∙ أسود


✅أبرز المنتجات

1آلية قفل الحزام ZIF / غير ZIF الموثوق بها
تصميم القفل الأمامي يضغط بشدة على كابل FFC. يمنع ترخيص الكابل وانخفاض الإشارة تحت الاهتزاز المستمر ؛ تقرير اختبار مكافحة الاهتزاز متاح.يحل نقطة الفشل الشائعة لمصالح FFC رخيصة.
2. ذو مظهر منخفض H2.5mm الارتفاع
ارتفاع التثبيت المدمج 2.5 ملم ، يوفر مساحة عمودية لـ PCB لتصميم جهاز رقيق.
3,0.5 ملم المزاج الدقيق، الاتصال إلى أسفل غطاء الالتفاف
النوع الأمامي المنسد، إدخال FFC سهل، لا مساحة ثني إضافية مطلوبة.
4-المنشأة السوداء، خيارات عدة دبوس: 30P، 40P، 68P
العدد القياسي للدبوس جاهز للاختيار السريع.



جدول المواصفات التقنية

الفئة البند المواصفات
الأداء الكهربائي الارتفاع 0.5 ملم

التيار المسموح به 0.5A لكل اتصال

الجهد القياسي 50 فولت AC/DC

مقاومة العزل ≥ 1000 MΩ

مقاومة الاتصال ≤30 مΩ

مقاومة الجهد 250 فولت التيار المتردد لمدة دقيقة واحدة
الأداء الميكانيكي ارتفاع التثبيت H2.5 ملم

الهيكل التحول الأمامي، الاتصال بالأسفل، القفل

الصمود (دورات التزاوج) ≥20 دورة

اختبار الهزات تتوافق مع معيار اهتزاز السيارات؛ تقرير الاختبار متاح
المواد والطلاء السكن LCP الأسود، UL94V-0 مضاد للاحتراق

محطة الاتصال الفوسفور البرونز

طلاء الارتباط طلاء الذهب على منطقة الاتصال؛ طلاء القصدير على ذيل اللحام
البيئة درجة حرارة التشغيل -40°C ~ +85°C

درجة حرارة تخزين -20°C ~ +60°C
دليل اللحام طريقة اللحام SMT إعادة الدفع باللحام

درجة الحرارة القصوى لإعادة التدفق ماكس 260 درجة مئوية (في غضون 10 ثوان)

الالتفات المتقاطع واستبدال المكافئ

البديل المباشر للاتصالات الدولية 0.5 ملم الأمامية من العلامات التجارية العالمية الشهيرة. تعيين الدبوس، البصمة والبعد الميكانيكي متوافق.خفض تكلفة مصدر BOM الخاص بك دون إعادة تصميم تخطيط PCB.

ملاحظة: يرجى التحقق من متطلبات الأبعاد والاهتزاز للمشروع المخصص للسيارات قبل الإنتاج الضخم.

?

?

?


خصائص المنتج

  1. هيكل القفل الأمامي ، إصدار ZIF / غير ZIF اختياري
  2. إيقاف غطاء الاتصال، تجميع كابلات FFC مريحة
  3. تصميم H2.5 منخفض الوضوح ، مثالي للوحدات المستهلكية والسيارات الرقيقة
  4. عازل أسود LCP ، مقاوم لدرجات الحرارة العالية لتدفق SMT
  5. 30P / 40P / 68P المسامير القياسية في المخزون


المزيد من الأنواع للإشارة:

?

مزايا المنتج

  1. هيكل القفل المضاد للتذبذب: تجنب فشل الإشارة المتقطع الناجم عن كابل FFC فضفاض ، مما يقلل إلى حد كبير من معدل عودة المجال.
  2. بصمة PCB القياسية، استبدال التقط في، لا حاجة PCB إعادة العمل.
  3. غطاء LCP عالي الحرارة ، أداء مستقر خلال عملية SMT.
  4. اتساق صارم للإنتاج الضخم، معدل عيب أقل.
  5. خيارات دبوس متعددة لتقصير دورة تطوير المشروع الخاص بك.


سيناريوهات التطبيق

  • الشاشة الداخلية للسيارات، لوحة أدوات السيارة، وحدة تحكم المركبة
  • أجهزة الكمبيوتر المحمولة، الأجهزة اللوحية، الإلكترونيات الاستهلاكية المحمولة
  • وحدة عرض LCD / OLED
  • معدات طبية محمولة
  • لوحة التحكم في المنزل الذكي
  • وحدة عرض صناعية نحيفة


التعبئة

  • الشريط والرجل (الرجل): شريط ناقل قياسي مدرج ، مناسب لآلات SMT التلقائية للاختيار والترتيب ، يتم تحميله مباشرة على خط إنتاج العميل للتجميع الجماعي.
  • أنبوب (تعبئة الأنابيب): تغليف أنابيب بلاستيكية، أساساً للنماذج الأولية، أو عمليات تجريبية صغيرة، أو سيناريوهات التجميع اليدوي.

?

?

وقت التنفيذ

  • طلب العينة: 3 أيام عمل
  • طلب الإنتاج الضخم: 1-3 أسابيع، مع مراعاة الاحتياجات الكمية والخصم


شهادات المصنع وخدمة مخصصة

  • الشهادات: RoHS، REACH، UL94V-0
  • MOQ: MOQ منخفضة للطلبات الجماعية
  • سياسة العينة:عينات مجانية متاحة، تسليم العينة السريع
  • الخدمة المخصصة: عدد الدبابيس المخصصة، سمك الصفائح، هيكل القفل المعدل، الإصدار غير ZIF، العلامة المخصصة المتاحة.


دليل اختيار العملاء

  1. تأكيد رقم الدبوس: 30P / 40P / 68P القياسية ؛ اتصل بنا للحصول على عدد الدبوس المخصصة الأخرى
  2. تأكيد نوع القفل: اختر ZIF أو غير ZIF وفقا لعملية التجميع الخاصة بك
  3. بيئة التطبيق: بالنسبة لمشاريع السيارات ، اطلب تقرير اختبار مضاد للتذبذب قبل التحقق من صحة
  4. كابل FFC: تطابق مع كابل FFC المسطح بطول 0.5mm
  5. بصمة PCB: استخدم الرسم المقدم لدينا للتحقق من تخطيط PCB
  6. إعادة اللحام: اتبع ملف اللحام الخاص بنا لمنع تشوه السكن

?

?


الأسئلة الشائعة


1هل يمكنني الحصول على عينة ؟
نعم، نرحب بطلبات العينات لاختبار وتحقق من الجودة. العينات المختلطة مقبولة.


2هل يمكنك أن تصنع منتجاتك وفقاً لطلبنا؟
نعم، يمكن تخصيص مواصفات المنتجات إذا كان يمكنك تلبية MOQ لدينا.


3كيف تضمنون جودة منتجاتكم؟
1) نحن نعد في غضون 30 يوما من مشكلة الجودة، وسوف نعطيك استرداد الأموال.

2) فحص صارم أثناء الإنتاج.

3) يتم ضمان فحص صارم للعينات من المنتجات قبل الشحن، وتغليف المنتج سليم.


4ما هي شهادات منتجاتنا؟
ISO9001 وبعض الشهادات الأخرى ROHS.


5متى يمكنني الحصول على البضاعة؟
معظم البضائع موجودة في المخزون ، ومدة التسليم حوالي 1-5 أيام بعد استلام الدفع. لمتطلبات مخصصة ، سيكون الوقت أطول قليلاً ، كما أكدنا.


6ما نوع الخدمات اللوجستية التي تستخدمها للتسليم؟
نحن نقدم البضائع بشكل رئيسي عن طريق DHL ، UPS ، FEDEX ، EMS ، وغيرها من التسليم السريع. سنختار الخدمات اللوجستية الأكثر فعالية من حيث التكلفة للعملاء. كما دعم البضائع التي يلتقطها الوكيل الخاص بك.


7لماذا يجب أن تشتري منا؟
لدينا 16 عاما من الخبرة في الصناعة. لقد تعاوننا مع الآلاف من الشركات. جودة المنتج موثوق بها.


8ما هي المنتجات التي تبيعها شركتك بشكل رئيسي؟
Our company's main products include FFC/FPC connectors / Wafer connector /SIM card connector / Memory card connector / USB connector / Type C connector / HDMI connector / RJ45 series / B to B connector and Pin header connectors، وهكذا.
