مكان المنشأ:

قوانغدونغ، الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

الشركة العامة للفوسفات**-T1T1-00**-C

اتصل بنا
اطلب اقتباس
تفاصيل المنتج
مادة:
LCP
المواد الطرفية:
برونز الفوسفور، طلاء الذهب
يكتب:
موصل FFC وFPC
طلب:
ثنائي الفينيل متعدد الكلور
طَرد:
تغليف البكرة
بيكث:
0.5 ملم
شروط الدفع والشحن
الحد الأدنى لكمية
10 قطعة
الأسعار
Negotiable price
تفاصيل التغليف
حزمة فراغ ، وصناديق في الكرتون
وقت التسليم
5-7 أيام
شروط الدفع
خطاب الاعتماد، تي/تي، بايال
القدرة على العرض
4 كيلو قطعة
وصف المنتج

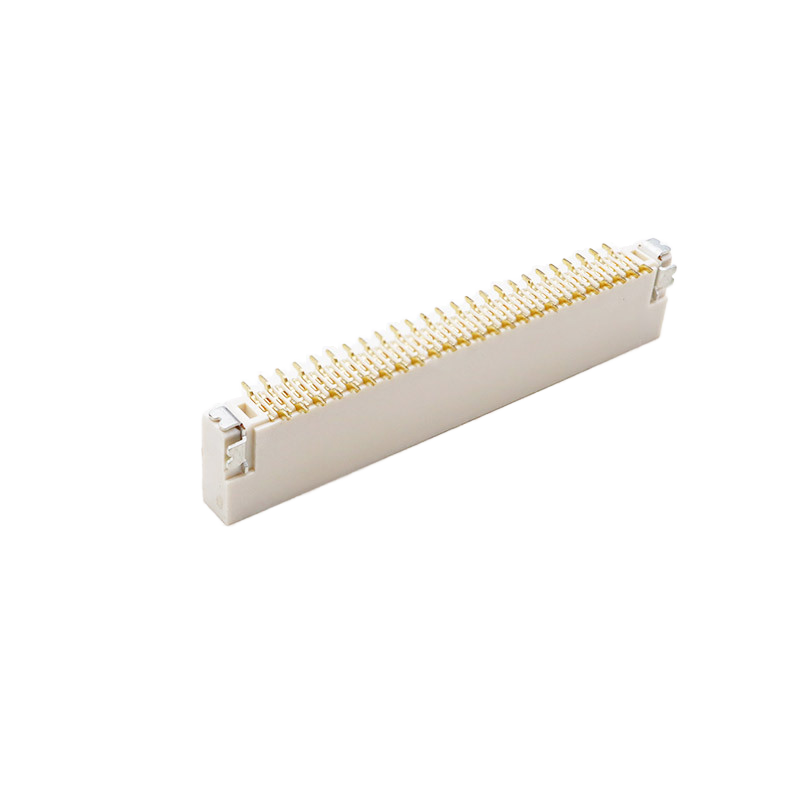

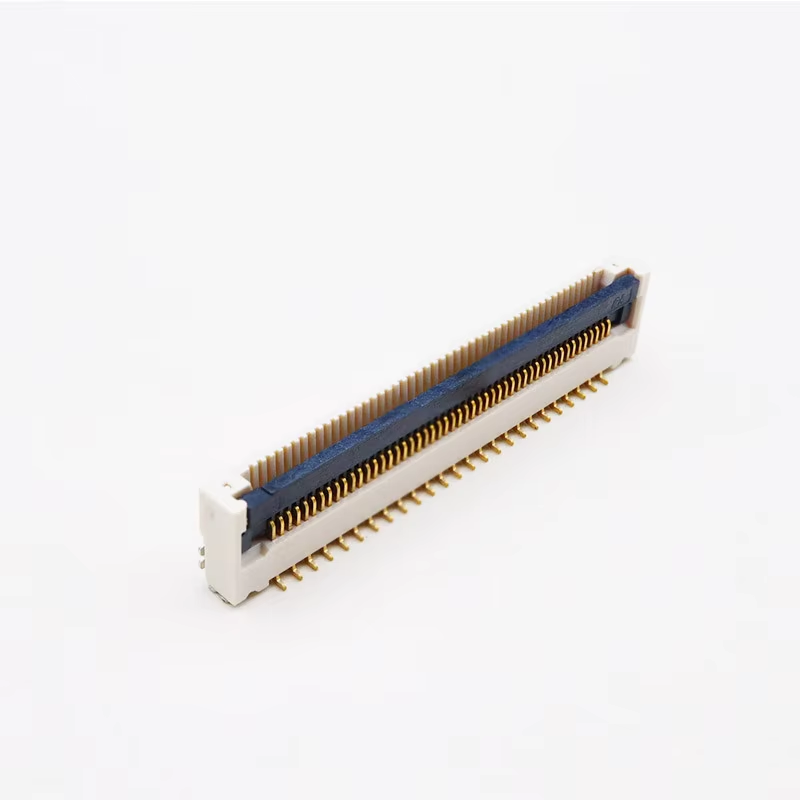

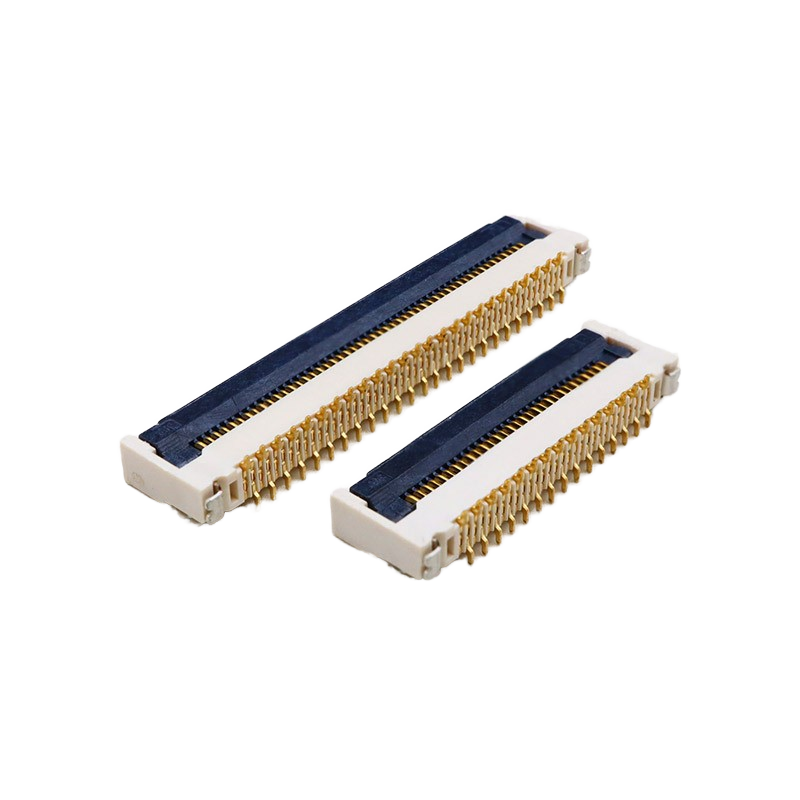

موصل FPC قلاب علوي بمسافة 0.5 مم | SMT عمودي، H5.9، 30/40/50P


أبرز مميزات المنتج

  1. آلية قفل قلابة ZIF: تصميم قفل قلاب آمن يمنع فصل FPC تحت الاهتزاز المستمر. يحل مشكلة شائعة: سهولة الفصل وفشل الاتصال في المركبات والإلكترونيات المحمولة. إصدار غير ZIF اختياري عند الطلب.
  2. ارتفاع فائق الانخفاض H5.9 مم: ارتفاع مدمج 5.9 مم للتكديس، يوفر مساحة PCB داخلية لتجميعات المستهلك والسيارات النحيفة.
  3. مقاومة اهتزاز مؤكدة: اجتاز اختبار موثوقية الاهتزاز الصارم، أداء اتصال مستقر في بيئة الاهتزاز والصدمات.
  4. طرف اتصال مطلي بالذهب: عالي النقاءطلاء ذهبي، مقاومة اتصال منخفضة، مقاومة ممتازة للأكسدة لعمر خدمة طويل.


جدول المواصفات الفنية

الفئة البند المواصفات
الأداء الكهربائي المسافة 0.5 مم
عدد الدبابيس 30P / 40P / 50P
التيار المقنن 0.5 أمبير لكل اتصال
الجهد المقنن 50 فولت تيار متردد/مستمر
مقاومة التلامس ≤50 ميجا أوم
مقاومة العزل ≥1000 ميجا أوم
جهد التحمل 250 فولت تيار متردد لمدة دقيقة واحدة
الأداء الميكانيكي نوع التركيب رقاقة SMT عمودية
نوع القفل قلاب ZIF (غير ZIF اختياري)
ارتفاع التكديس H5.9 مم
دورات الإدخال ≥30 مرة
اختبار الاهتزاز اجتاز اختبار اهتزاز درجة السيارات
المواد والطلاء مادة الطرف سبيكة نحاس
طلاء الاتصال مطلي بالذهب
مادة الغلاف LCP UL94V-0، خالٍ من الهالوجين
البيئة درجة حرارة التشغيل -40 درجة مئوية ~ +85 درجة مئوية
دليل اللحام طريقة اللحام لحام SMT بالتدفق
درجة حرارة التدفق ذروة 260 درجة مئوية كحد أقصى (10 ثوانٍ)

مرجع متقاطع وبديل مكافئ

بديل مباشر لعلامات تجارية عالمية رئيسية لموصلات FPC. يحتفظ شكل القدم المتوافق بإعادة تصميم PCB إلى الحد الأدنى.

بديل مناسب مباشر لموصلات FPC قلابة عمودية بنفس المواصفات بمسافة 0.5 مم. ندعم تعديل متوافق دبوس بدبوس إذا كنت بحاجة إلى شكل قدم مخصص.

?

??



ميزات المنتج

  • هيكل قلاب، إدخال وإخراج FPC سهل
  • تخطيط رقعة عمودي، توجيه تخطيط PCB بسيط
  • غلاف LCP عالي الحرارة، يتحمل لحام التدفق
  • خالٍ من الهالوجين، متوافق مع RoHS
  • وصلات مطلية بالذهب لنقل إشارة مستقر


المزيد من الأنواع كمرجع:

?

مزايا المنتج

  1. قفل ZIF قلاب موثوق، يتجنب بفعالية خروج FPC تحت الاهتزاز (يحل مشكلة الفشل المتكرر للموصلات الرخيصة)
  2. ارتفاع نحيف H5.9، مثالي لقيود المساحة الداخلية للأجهزة الرقيقة
  3. موثوقية اهتزاز صارمة تم التحقق منها، مناسبة لسيناريوهات الصدمات العالية المثبتة على المركبات
  4. تعبئة شريط بكرة قياسي، متوافق مباشرة مع آلة وضع SMT الأوتوماتيكية
  5. اتساق دفعات مستقر، معدل فشل أقل من الموصلات العامة منخفضة التكلفة


سيناريوهات التطبيق

إلكترونيات داخلية للسيارات

شاشة على اللوحة،

جهاز لوحي،

كمبيوتر محمول،

جهاز ذكي قابل للارتداء،

جهاز طبي محمول،

لوحة لمس صناعية،

وحدة تحكم منزلية ذكية


التعبئة والتغليف

  • شريط وبكرة (بكرة): شريط حامل محفور قياسي، مناسب لآلات الانتقاء والوضع الأوتوماتيكية SMT، يتم تحميله مباشرة على خط إنتاج العملاء للتجميع الضخم.
  • أنبوب (تعبئة أنبوبية): تعبئة أنبوب بلاستيكي، تستخدم بشكل أساسي للنماذج الأولية، دفعات الاختبار الصغيرة، أو سيناريوهات التجميع اليدوي.

?

?

وقت التسليم

  • طلب عينة: 3 أيام عمل
  • طلب إنتاج ضخم: 1-3 أسابيع، يخضع للكمية والمتطلبات المخصصة


شهادات المصنع والخدمة المخصصة

  • الشهادات: RoHS، REACH، UL94V-0
  • الحد الأدنى لكمية الطلب: حد أدنى لكمية الطلب للطلبات الضخمة
  • سياسة العينات: عينات مجانية متاحة، تسليم سريع للعينات
  • خدمة مخصصة: عدد دبابيس مخصص، سمك طلاء، هيكل قفل معدل، إصدار غير ZIF، علامات مخصصة متاحة.


دليل اختيار العملاء

  1. تأكيد رقم الدبوس: 30P/40P/50P، المسافة ثابتة عند 0.5 مم
  2. اختيار القفل: قلاب ZIF للتركيب/الفصل المتكرر لـ FPC؛ غير ZIF للتجميع الثابت
  3. الارتفاع: هذا الطراز له ارتفاع تكديس ثابت يبلغ H5.9 مم
  4. بيئة العمل: اختر هذا الإصدار إذا كان منتجك يواجه متطلبات اهتزاز مستمر
  5. اللحام: لعملية لحام SMT بالتدفق فقط؛ لا يُنصح باللحام اليدوي

?

?


أسئلة وأجوبة


1. هل يمكنني الحصول على طلب عينة؟
نعم، نرحب بطلبات العينات للاختبار والتحقق من الجودة. العينات المختلطة مقبولة.


2. هل يمكنك تصنيع منتجاتك حسب طلبنا؟
نعم، يمكن تخصيص مواصفات المنتجات إذا كان بإمكانك تلبية الحد الأدنى لكمية الطلب لدينا.


3. كيف تضمن جودة منتجاتك؟
1) نعد بأنه في غضون 30 يومًا من وجود مشكلة في الجودة، سنقدم لك استردادًا.

2) فحص صارم أثناء الإنتاج.

3) فحص عينات صارم للمنتجات قبل الشحن، ويتم ضمان تغليف منتج سليم.


4. ما هي شهادات منتجاتنا؟
ISO9001 وبعض شهادات ROHS الأخرى.


5. كم من الوقت يمكنني الحصول على البضائع؟
معظم البضائع متوفرة في المخزون؛ وقت التسليم حوالي 1-5 أيام بعد استلام الدفعة. بالنسبة للمتطلبات المخصصة، سيكون الوقت أطول قليلاً، كما أكدنا.


6. ما نوع الخدمات اللوجستية التي تستخدمونها للتسليم؟
نقوم بشكل أساسي بتسليم البضائع عن طريق DHL، UPS، FEDEX، EMS، وغيرها من خدمات التوصيل السريع. سنختار الخدمات اللوجستية الأكثر فعالية من حيث التكلفة للعملاء. كما ندعم استلام البضائع من قبل وكيل الشحن الخاص بك.


7. لماذا يجب أن تشتري منا؟
لدينا 16 عامًا من الخبرة في الصناعة. لقد تعاونا مع آلاف الشركات. جودة المنتج موثوقة.


8. ما هي المنتجات التي تبيعها شركتك بشكل أساسي؟
تشمل المنتجات الرئيسية لشركتنا موصلات FFC/FPC / موصلات Wafer / موصلات بطاقة SIM / موصلات بطاقة الذاكرة / موصلات USB / موصلات Type C / موصلات HDMI / سلسلة RJ45 / موصلات B to B وموصلات Pin header، وما إلى ذلك.
