Name: 5557/5569 4.2mm Pitch Double Row Buckle Wire-to-Board Connector (موصول السلك إلى اللوحة)
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: محطة الإسكان رقاقة
Price: 4.01 USD
Availability: InStock

المنزل > المنتجات > موصل صندوق بسكويت الويفر >

5557/5569 4.2mm Pitch Double Row Buckle Wire-to-Board Connector (موصول السلك إلى اللوحة)

4.2mm مساحة ربط مربع رقاقة

ربط سلكي مزدوج الصف إلى اللوحة

5557 5569 وصلة القفل

مكان المنشأ:

الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

محطة الإسكان رقاقة

اتصل بنا

اطلب اقتباس

5557/5569 4.2mm Pitch Double Row Buckle Wire-to-Board Connector (موصول السلك إلى اللوحة)

تفاصيل المنتج

متانة:

عالي

نوع الاتصال:

أداة إضافية

نمط الإنهاء:

جندى

اتصال:

النحاس مع طلاء الذهب أكثر من 50U

نطاق درجة الحرارة:

-40 إلى 85 درجة مئوية

تصفيح:

الطلاء بالقصدير

إبراز:

4.2mm مساحة ربط مربع رقاقة

ربط سلكي مزدوج الصف إلى اللوحة

5557 5569 وصلة القفل

شروط الدفع والشحن

الحد الأدنى لكمية

1000 قطعة

الأسعار

Negotiable Price

تفاصيل التغليف

الحزمة الداخلية: في بكرة؛ الحزمة الخارجية: بكرة في الكرتون

وقت التسليم

5-7 أيام

شروط الدفع

خطاب الاعتماد، تي/تي، بايال

القدرة على العرض

3 كيلو قطعة

المنتجات ذات الصلة

MX3.0 المعدنية المزدوجة الصف حزمة رأس دبوس مستقيم 3.0mm المزدوج، 180 درجة مزدوجة الصف ربط الطاقة PCB (متوافق مع سلسلة 43045 / 5557)

احصل على أفضل سعر

اتصل بنا

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

اتصل الآن

وصف المنتج

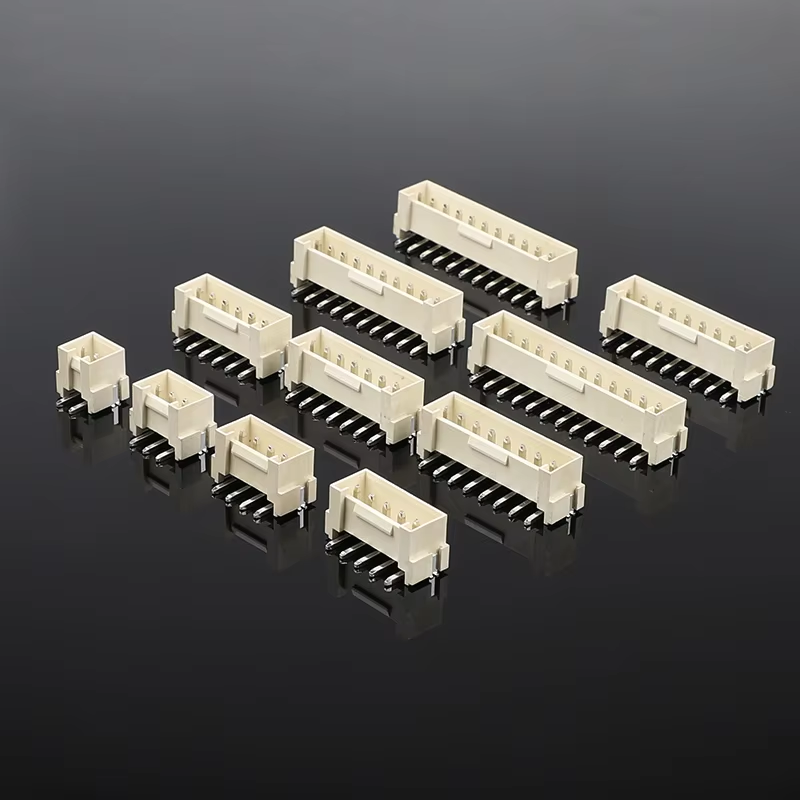

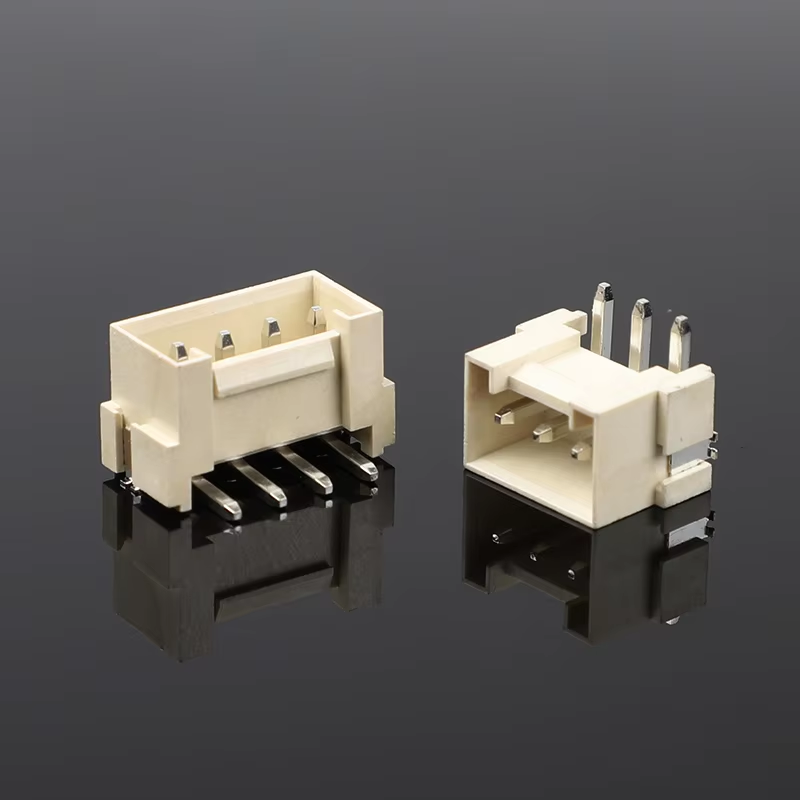

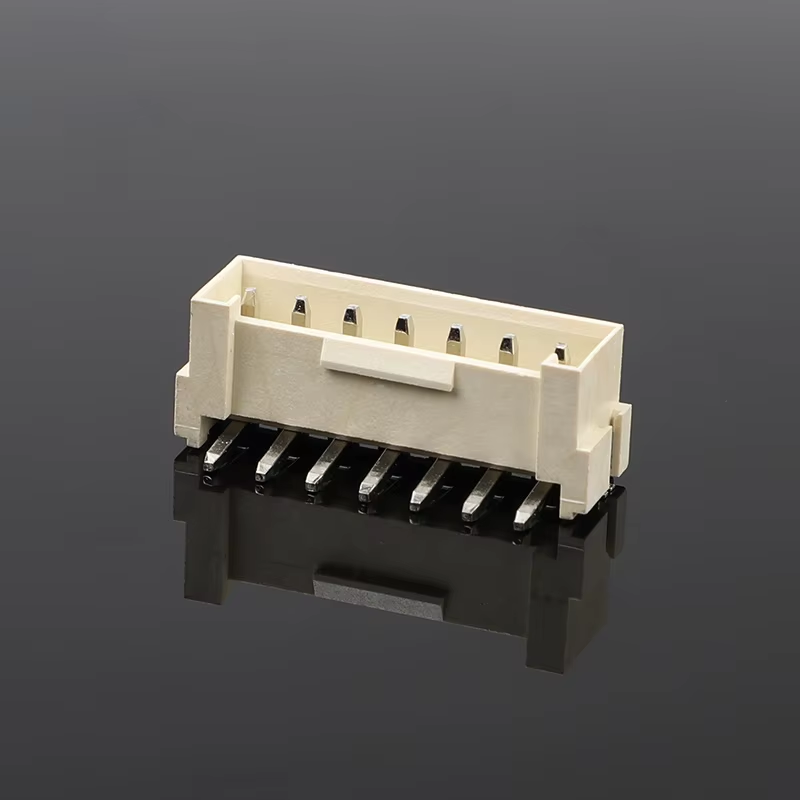

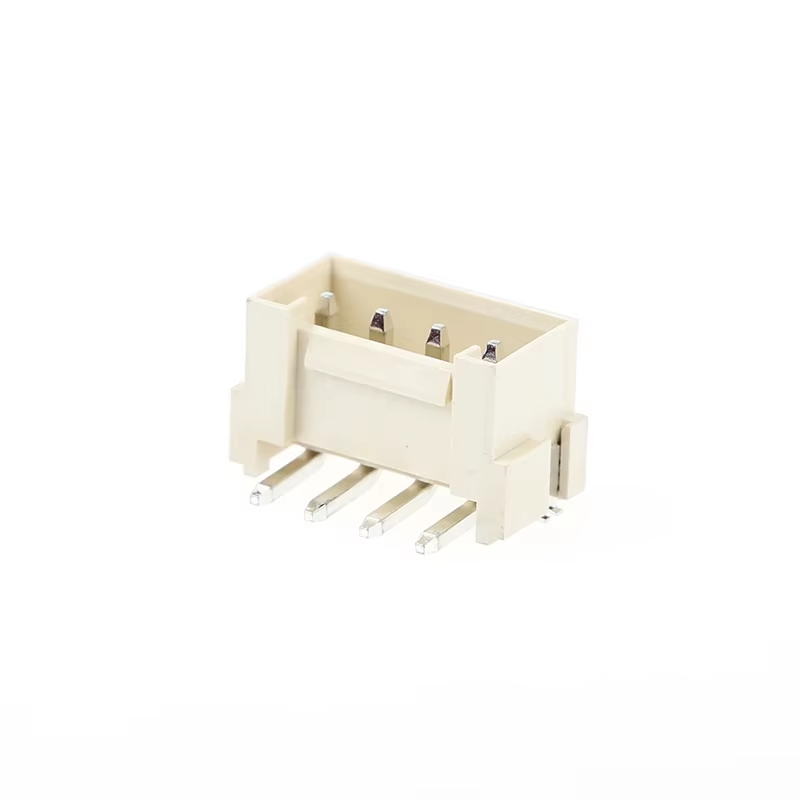

موصلات صف مزدوج بمسافة 4.2 مم مع دبوس مشبك موصل لوحة أفقي موصل سلك إلى لوحة

أبرز المنتجات

المسافة: 4.2 مم، صف مزدوج، نوع أفقي مع دبوس مشبك، سلك إلى لوحة
غلاف مقاوم للهب UL94-V0، خالٍ من الهالوجين للاستخدام في الأجهزة الصناعية والمنزلية
تصميم مشبك مضاد للسقوط: يمنع الفصل العرضي في حالة الاهتزازات القوية (بيئة صناعية ومركبات)
مجموعة دعم كاملة: يتوفر غلاف مطابق + أطراف توصيل
اتصال كهربائي مستقر، تجميع سهل وعملية تجعيد

المواصفات الفنية

البند	التفاصيل
الأداء الكهربائي	التيار المقنن: 9 أمبير كحد أقصى لكل دائرة الجهد المقنن: 250 فولت تيار متردد مقاومة التلامس: ≤ 10 ميجا أوم مقاومة العزل: ≥ 1000 ميجا أوم جهد التحمل: 1500 فولت تيار متردد/دقيقة
الأداء الميكانيكي	المسافة: 4.2 مم، صف مزدوج اتجاه الإدخال: قابس أفقي دورات التزاوج: ≥ 500 مرة مشبك: مشبك قفل، مضاد للفصل في حالة الاهتزاز
المواد والطلاء	الغلاف: PBT UL94-V0، خالٍ من الهالوجين الطرف: سبيكة نحاسية الطلاء: مطلي بالقصدير (طلاء ذهبي اختياري)
الأداء البيئي	درجة حرارة التشغيل: -40 درجة مئوية ~ +105 درجة مئوية متوافق مع RoHS
دليل اللحام	لحام إعادة التدفق: 260 درجة مئوية كحد أقصى، 10 ثوانٍ كحد أقصى لحام الموجة: 250 درجة مئوية كحد أقصى

مرجع متقاطع / بديل بديل

بديل متوافق مع سلسلة JST / Molex / TE AMP:

JST: سلسلة EH صف مزدوج 4.2 مم
Molex: سلسلة 3901 صف مزدوج 4.2 مم سلك إلى لوحة
TE AMP: موصلات سلك إلى لوحة بمسافة 4.2 مم وصف مزدوج مع مشبك

ملاحظة: تحقق من عدد الدبابيس والأبعاد الميكانيكية قبل الاستبدال المباشر.

5557/5569 4.2mm Pitch Double Row Buckle Wire-to-Board Connector (موصول السلك إلى اللوحة)

ميزات المنتج

مشبك قفل مدمج، مضاد فعال للفصل ضد الاهتزاز والصدمات
غلاف PBT خالٍ من الهالوجين UL94-V0، مقاومة عالية للهب
تركيب لوحة أفقي، يوفر مساحة لوحة الدوائر المطبوعة
غلاف منفصل وأطراف تجعيد، تجميع مرن لحزام الأسلاك
أطراف توصيل مطلية بالقصدير مستقرة، مقاومة تلامس منخفضة

مزايا المنتج

مشبك قفل مقاوم للاهتزاز، يحل مشكلة الاتصال الضعيف في البيئات الصناعية/المركبات القاسية
مادة عالية الأمان: UL94V0 + خالٍ من الهالوجين، تلبي معايير الأجهزة الصناعية الصارمة
إمداد كامل: غلاف + أطراف توصيل في المخزون، لا حاجة لمصادر قطع منفصلة
تحكم صارم في الأبعاد، قابلية تبادل جيدة مع العلامات التجارية الدولية الشهيرة
بديل فعال من حيث التكلفة دون التضحية بالموثوقية

التطبيق

معدات التحكم الصناعي
الأجهزة المنزلية (ثلاجة، غسالة، فرن)
حزام أسلاك مساعد للسيارات
مزود الطاقة ووحدات UPS
وحدات تشغيل LED
معدات القياس والأدوات

5557/5569 4.2mm Pitch Double Row Buckle Wire-to-Board Connector (موصول السلك إلى اللوحة)

طريقة التعبئة

قياسي: تعبئة في أكياس مضادة للكهرباء الساكنة
اختياري: تعبئة في صندوق كرتون أبيض / محايد. تتوفر ملصقات تعبئة مخصصة ورموز شريطية عند الطلب.

طريقة الدفع

متوفرة EXW، FOB، CIF، CPT، T/T، L/C

وقت التسليم

عينات: 3 أيام عمل
طلب جماعي: 1-2 أسبوع

شهادة المصنع وخدمة مخصصة

الشهادات: UL، RoHS، REACH، ISO9001
الحد الأدنى للطلب: حد أدنى منخفض للعناصر القياسية
سياسة العينات: عينات مجانية متوفرة / تسليم سريع للعينات.خدمة مخصصة: عدد دبابيس مخصص، سمك طلاء، تجميع حزام أسلاك، تعبئة خاصة ووضع علامات.
دليل اختيار العملاء

تأكيد متطلبات الدبوس والحمل الحالي

التحقق من درجة حرارة العمل ومستوى الاهتزاز لمعداتك
التحقق من بصمة لوحة الدوائر المطبوعة (قابس أفقي)
تأكيد متطلبات المواد: خالٍ من الهالوجين / تصنيف اللهب
التحقق المتقاطع مع رقم جزء العلامة التجارية الأصلية للاستبدال
طلب عينات مجانية للاختبار المسبق قبل اعتماد المشروع الجماعي
الأسئلة الشائعة

1. س: هل لديك كتالوج؟ هل يمكنك إرسال الكتالوج إلي للتحقق من جميع منتجاتك؟

ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.

2. س: لا يمكنني العثور على المنتج في الكتالوج الخاص بك. هل يمكنك صنع هذا المنتج لي؟

ج: يظهر الكتالوج الخاص بنا معظم منتجاتنا، ولكن ليس كلها. فقط أخبرنا بالمنتج الذي تحتاجه، وكم تريد. إذا لم يكن لدينا، يمكننا أيضًا تصميم وإنشاء قالب جديد لإنتاجه. كمرجع لك، سيستغرق إنشاء قالب عادي حوالي 35-45 يومًا.3. س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟

ج: نعم، نقدم 5-10 قطع من عينات الموصلات المجانية للاختبار. ولكن عليك دفع تكلفة الشحن.

4. س: ماذا عن وقت التسليم الخاص بك؟

ج: يتم تسليم البضائع المخزنة في غضون يوم واحد؛ يتم تسليم البضائع المخصصة في غضون 5-7 أيام.

5. س: كيف يتم شحن طلبي؟

ج: بالنسبة للحزم الصغيرة، أرسلها عبر Express، مثل DHL، FedEx، UPS، TNT، EMS. هذه خدمة من الباب إلى الباب. بالنسبة للحزم الكبيرة، يمكننا إرسالها عن طريق الجو أو البحر. نستخدم علب تصدير قياسية. نحن مسؤولون عن أي تلف للمنتج ناتج أثناء التسليم.

6. س: ما نوع الدفع الذي تقبله؟ هل يمكنني الدفع بالرنمينبي؟

ج: نقبل T/T (تحويل سلكي)، Western Union، و PayPal. يرجى التأكد من أننا يمكننا استلام نفس المبلغ الموجود في الفاتورة. ويمكنك الدفع بالرنمينبي. لا مشكلة.

7. س: ماذا عن مراقبة جودة شركتك؟

ج: نتبع بدقة ISO9001. IQC، OQC، IPQC، و QA يمثلون 10٪ من موظفينا. سيتم اختبار جميع منتجاتنا بواسطة CCD.

8. س: أحتاج إلى قائمة أسعارك لجميع منتجاتك. هل لديك قائمة أسعار؟

ج: ليس لدينا قائمة أسعار لجميع منتجاتنا. نظرًا لوجود العديد من العناصر، من المستحيل إدراج جميع الأسعار، وتتغير الأسعار بناءً على تكاليف المواد والكمية. ويمكنك تزويدنا بقائمة بجميع العناصر التي تحتاجها؛ سنقوم بالتحقق بعناية واحدًا تلو الآخر ونقدم لك قائمة بالمواصفات والأسعار.

9. س: هل يمكنك صنع منتجات مخصصة وتعبئة مخصصة؟

ج: نعم. لقد صنعنا الكثير من المنتجات المخصصة لعملائنا سابقًا (خاصة أحزمة الأسلاك). بالنسبة للتعبئة المخصصة، لا توجد مشكلة؛ يمكننا وضع شعارك أو معلومات أخرى على العبوة. فقط يجب الإشارة إلى أن ذلك يتكبد تكلفة إضافية.

10. س: ما هي الشهادات التي لديك؟

ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، إلخ.
