المنزل > المنتجات > موصل صندوق بسكويت الويفر >

MX3.0 Pitch 3.0mm R/A SMD وصلات الأسلاك الكهربائية

اتصالات الأسلاك SMD MX3.0

3.0mm مساحة ربط مربع رقاقة

وصلات كهربائية SMD R/A

مكان المنشأ:

الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

محطة الإسكان رقاقة

اتصل بنا

اطلب اقتباس

MX3.0 Pitch 3.0mm R/A SMD وصلات الأسلاك الكهربائية

تفاصيل المنتج

متانة:

عالي

نوع الاتصال:

أداة إضافية

نمط الإنهاء:

جندى

اتصال:

النحاس مع طلاء الذهب أكثر من 50U

نطاق درجة الحرارة:

-40 إلى 85 درجة مئوية

تصفيح:

الطلاء بالقصدير

إبراز:

اتصالات الأسلاك SMD MX3.0

3.0mm مساحة ربط مربع رقاقة

وصلات كهربائية SMD R/A

شروط الدفع والشحن

الحد الأدنى لكمية

1000 قطعة

الأسعار

Negotiable Price

تفاصيل التغليف

الحزمة الداخلية: في بكرة؛ الحزمة الخارجية: بكرة في الكرتون

وقت التسليم

5-7 أيام

شروط الدفع

خطاب الاعتماد، تي/تي، بايال

القدرة على العرض

3 كيلو قطعة

المنتجات ذات الصلة

موصل MX بمسافة 3.0 مم صف مزدوج بإبزيم مع موصل سلك إلى لوحة بدبوس مستقيم

احصل على أفضل سعر

MX3.0 Pitch 3.0mm R/A SMD وصلات الأسلاك الكهربائية

احصل على أفضل سعر

موصل قابس طاقة ذكر أحادي الصف بمسافة 3.0 مم مع مشبك غلاف مطاطي 5557 لموصلات لوحة الأسلاك المطبوعة

احصل على أفضل سعر

MX3.0 المعدنية المزدوجة الصف حزمة رأس دبوس مستقيم 3.0mm المزدوج، 180 درجة مزدوجة الصف ربط الطاقة PCB (متوافق مع سلسلة 43045 / 5557)

احصل على أفضل سعر

اتصل بنا

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

اتصل الآن

وصف المنتج

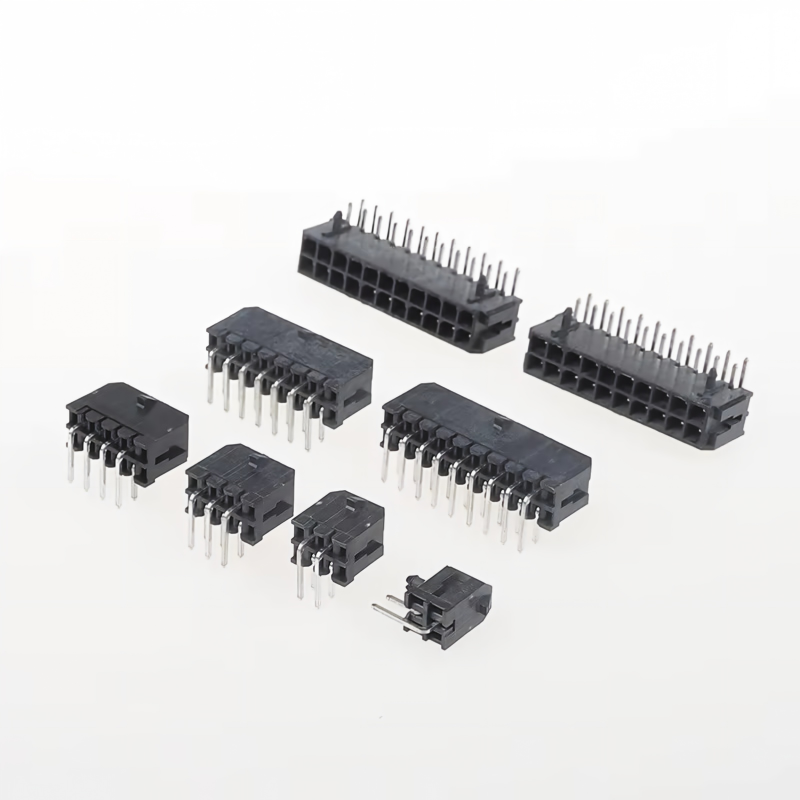

MX3.0 الملعب 3.0 مللي متر موصلات الأسلاك الكهربائية R/A موصل SMD والمحطات الطرفية موصل لوحة PCB

أبرز المنتجات

فئة لهب الإسكان: UL94V-0، خالي من الهالوجين، أبخرة منخفضة السمية لمشاريع الأجهزة الصناعية والمنزلية
قفل إيجابي مضاد للاهتزاز: تصميم قفل سريع معزز لمنع عدم التزاوج العرضي في ظل الاهتزاز المستمر (أمر بالغ الأهمية للبيئات الصناعية وبيئات ملحقات المركبات)
نظام كامل: إمداد المجموعة الكاملة، بما في ذلك رقاقة R/A SMD، والغطاء المطابق ومحطات التجعيد
** المسافة 3.0 مم، حامل سطحي بزاوية يمين، اتصال سلكي بصف واحد من اللوحة لنقل الطاقة والإشارة
متوافق مع RoHS & REACH

المواصفات الفنية

غرض	المعلمة
الأداء الكهربائي
التصنيف الحالي	5 أمبير لكل دبوس
الجهد المقنن	250 فولت تيار متردد/تيار مستمر
اتصل بالمقاومة	≥20mΩ
مقاومة العزل	≥1000MΩ
تحمل الجهد	1000 فولت تيار متردد، 1 دقيقة
الأداء الميكانيكي
دورات التزاوج	≥300 مرة
الاحتفاظ بإلغاء التزاوج	هيكل قفل مضاد للسقوط، يقاوم اختبار الاهتزاز
مقياس الأسلاك	الفريق العامل المخصص رقم 20 ~ الفريق العامل المخصص رقم 28
يقذف	3.0 ملم
نوع جبل	الزاوية اليمنى مصلحة الارصاد الجوية
المواقف	2P~24P قابلة للتخصيص
المواد والطلاء
السكن	نايلون 66، UL94V-0، خالي من الهالوجين، أسود
المواد الطرفية	الفوسفور البرونزي
تصفيح	مطلي بالقصدير (قياسي) ؛ طلاء الذهب اختياري للإشارة عالية الموثوقية
دليل البيئة واللحام
درجة حرارة التشغيل	-40 درجة مئوية ~ +105 درجة مئوية
SMD إنحسر درجة الحرارة	الحد الأقصى 260 درجة مئوية، يتوافق مع معيار اللحام IPC
امتثال	بنفايات، الوصول

مرجع ترافقي/استبدال بديل

موصل MX3.0 R/A SMD الخاص بنا قابل للتبديل ميكانيكيًا وكهربائيًا مع السلسلة، وهو بديل مباشر لخفض التكلفة:

موليكس: سلسلة Micro-Fit 3.0 (سلسلة 43640 /43645 /43650)
JST: سلسلة مكافئة من سلك إلى لوحة R/A SMD مقاس 3.0 مم
TE (AMP): مكافئ موصل SMD ذو الزاوية اليمنى من سلك إلى اللوحة مقاس 3.0 مم

ملحوظة: يرجى التحقق من عدد الدبوس وبصمة ثنائي الفينيل متعدد الكلور قبل الإنتاج الضخم.

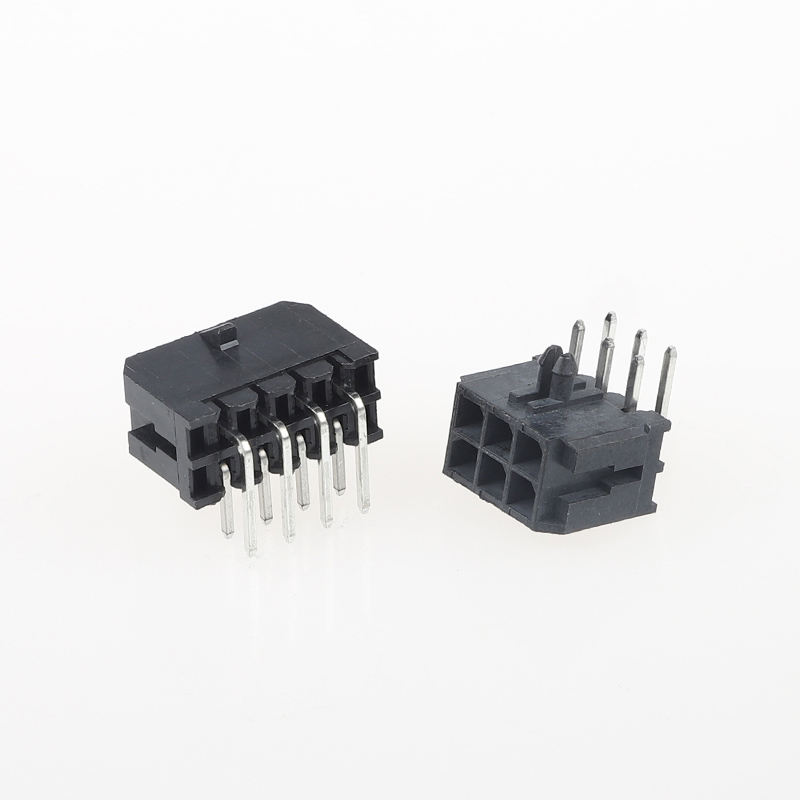

MX3.0 Pitch 3.0mm R/A SMD وصلات الأسلاك الكهربائية

مزايا المنتج

قفل مقاوم للاهتزاز: يعمل القفل الإيجابي على تجنب الانفصال العرضي للمعدات المتحركة والاهتزازية، مما يحل خطر فشل المجال الناتج عن التوصيلات السائبة.
غلاف UL94V-0 خالي من الهالوجين: آمن للتحكم الصناعي، والأجهزة المنزلية، ومتطلبات السلامة من الحرائق الخاصة بملحقات السيارات.
العرض الكامل لقائمة المواد: الشراء الشامل: رقاقة SMD + مبيت + أطراف تجعيد، لا توجد متاعب في مصادر متعددة الموردين.
لحام SMD مستقر: قدم SMT محسّنة، وقابلية لحام جيدة، ومعدل شواهد منخفض أثناء تجميع PCB.
بديل فعال من حيث التكلفة: متوافق مع العلامات التجارية العالمية، مما يقلل من تكلفة قائمة مكونات الصنف دون التنازل عن الموثوقية.

طلب

✅ الأتمتة الصناعية، التحكم المؤازر، PLC الطرفية
✅ الأجهزة المنزلية: مكيف، غسالة، وحدة تزويد الطاقة
✅ الإلكترونيات المساعدة للسيارات وإضاءة السيارة وأحزمة الاستشعار
✅ نقل الطاقة والإشارات للروبوتات والمعدات الطبية ونظام إدارة البطارية

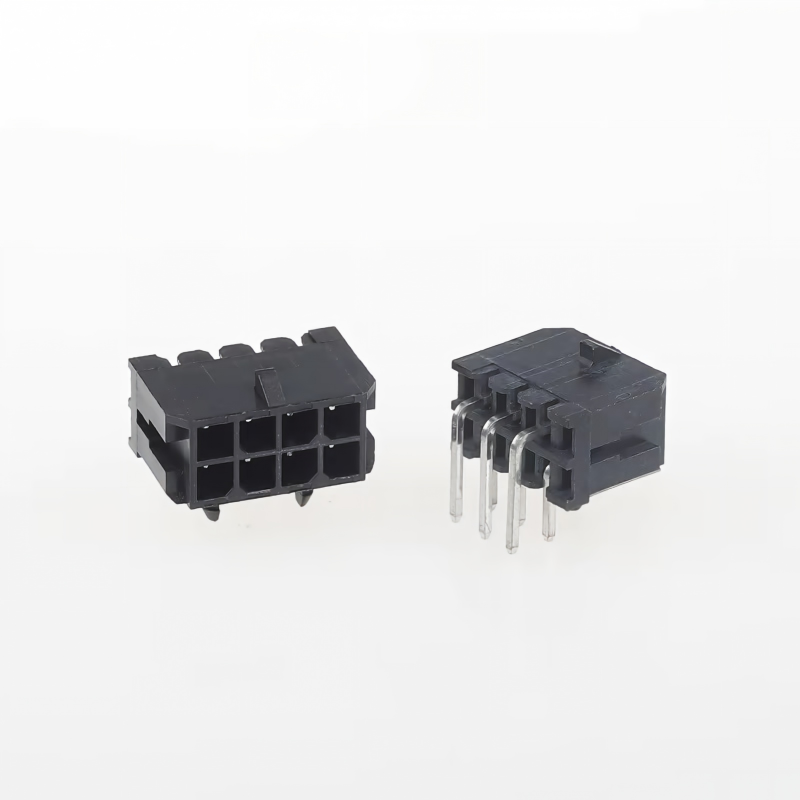

MX3.0 Pitch 3.0mm R/A SMD وصلات الأسلاك الكهربائية

طريقة التغليف

المعيار: التعبئة حقيبة مكافحة ساكنة
اختياري: تعبئة صندوق كرتوني أبيض/محايد. تتوفر ملصقات التعبئة المخصصة والرموز الشريطية عند الطلب.

طريقة الدفع

إكسو، فوب، سيف، كبت، تي / تي، خطاب الاعتماد متاح

مهلة

العينات: 3 أيام عمل
الطلب الشامل: 1-2 أسابيع

شهادة المصنع والخدمة المخصصة

الشهادات: أول، بنفايات، الوصول، ISO9001
موك: موك منخفض للعناصر القياسية
سياسة العينة: عينات مجانية متاحة/ تسليم سريع للعينات.خدمة مخصصة: عدد الدبوس المخصص، سمك الطلاء، مجموعة أحزمة الكابلات، التغليف الخاص ووضع العلامات.

دليل اختيار العملاء

تأكيد عدد الدبوس والمتطلبات الحالية: طلاء القصدير لدائرة الطاقة؛ يوصى بالطلاء الذهبي للإشارة ذات المستوى المنخفض.
التحقق من الحد الأقصى لدرجة حرارة العمل ودرجة الاهتزاز للمعدات الخاصة بك؛ يُفضل تصميم القفل الخاص بنا للبيئات عالية الاهتزاز.
بصمة ثنائي الفينيل متعدد الكلور: استخدم بصمة ثنائي الفينيل متعدد الكلور المتوفرة لدينا لتتوافق مع رقاقة R/A SMD الخاصة بنا.
اختيار الأسلاك: AWG#20~#28، يتوافق مع نطاق تجعيد الطرف.
يوصى بشدة بإجراء اختبار ما قبل العينة قبل التحقق من صحة المشروع على نطاق واسع.

التعليمات

1. س: هل لديك كتالوج؟ هل يمكنك أن ترسل لي الكتالوج للتحقق من جميع منتجاتك؟

ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.

2. س: لا يمكنني العثور على المنتج في كاتا الخاص بكسجل. هل يمكنك صنع هذا المنتج لي؟

ج: يعرض الكتالوج الخاص بنا معظم منتجاتنا، ولكن ليس كلها. فقط اسمحوا لنا أن نعرف ما هو المنتج الذي تحتاجه، وكم تريد. إذا لم يكن لدينا ذلك، يمكننا أيضًا تصميم وصنع قالب جديد لإنتاجه. كمرجع لك، فإن صنع قالب عادي سيستغرق حوالي 35-45 يومًا.

3. س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟

ج: نعم ، نحن نقدم 5-10 قطعة من عينات الموصل المجانية للاختبار. ولكن عليك أن تدفع تكلفة الشحن

4. س: ماذا عن وقت التسليم الخاص بك؟

ج: يتم تسليم البضائع المخزنة خلال يوم واحد؛ يتم تسليم البضائع المخصصة في غضون 5-7days

5. س: كيفية شحن طلبي؟

ج: بالنسبة للطرود الصغيرة، أرسلها عبر Express، مثل DHL وFedEx وUPS وTNT وEMS. هذه خدمة من الباب إلى الباب. بالنسبة للحزم الكبيرة، يمكننا إرسالها عن طريق الجو أو عن طريق البحر. نحن نستخدم كرتونة التصدير القياسية. نحن مسؤولون عن أي ضرر للمنتج يحدث أثناء التسليم.

6. س: ما نوع الدفع الذي تقبله؟ هل يمكنني دفع الرنمينبي؟

ج: نحن نقبل T/T (التحويل البنكي)، ويسترن يونيون، وباي بال. يرجى التأكد من أنه يمكننا الحصول على نفس مبلغ الفاتورة. ويمكنك الدفع بالرنمينبي. لا مشكلة.

7. س: ماذا عن مراقبة الجودة لشركتك

ج: اتبع بدقة ISO9001. يمثل IQC وOQC وIPQC وQA 10% من موظفينا. سيتم اختبار جميع منتجاتنا بواسطة CCD.

8. س: أحتاج إلى قائمة الأسعار لجميع منتجاتك. هل لديك قائمة الأسعار؟

ج: ليس لدينا قائمة أسعار لجميع منتجاتنا. نظرًا لوجود العديد من العناصر لدينا، فمن المستحيل إدراج جميع الأسعار، وتتغير الأسعار بناءً على تكاليف المواد والكمية. ويمكنك أن تقدم لنا قائمة بجميع العناصر التي تحتاجها؛ سوف نؤكد بعناية واحدًا تلو الآخر ونقدم لك قائمة المواصفات والأسعار

9. س: هل يمكنك صنع منتجات مخصصة والتعبئة المخصصة؟

ج: نعم. لقد حققنا الكثير من التخصيص

المنتجات لعملائنا سابقًا (بشكل أساسي أحزمة الأسلاك). حول التعبئة المخصصة، لا توجد مشكلة؛ يمكننا وضع شعارك أو معلومات أخرى على العبوة. عليك فقط الإشارة إلى أنه يتطلب تكلفة إضافية.

10. س: ما هي الشهادات التي لديك؟

ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، إلخ.
