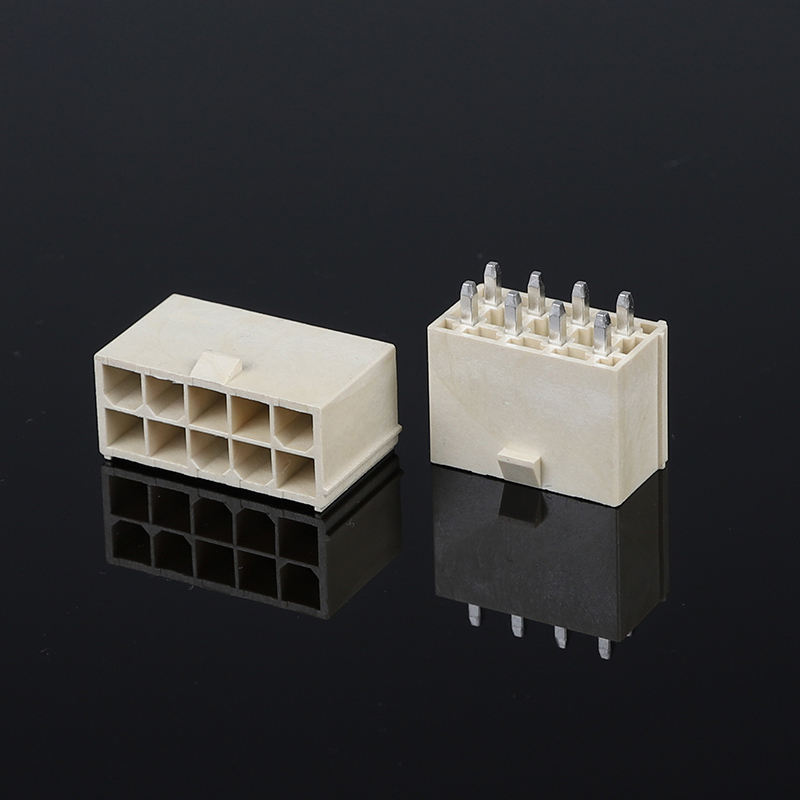

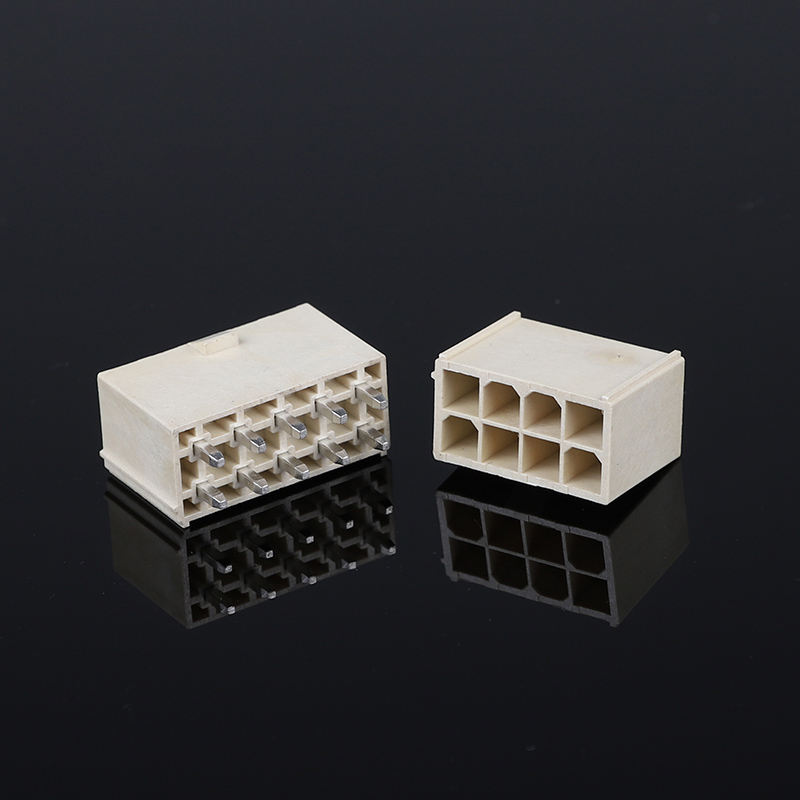

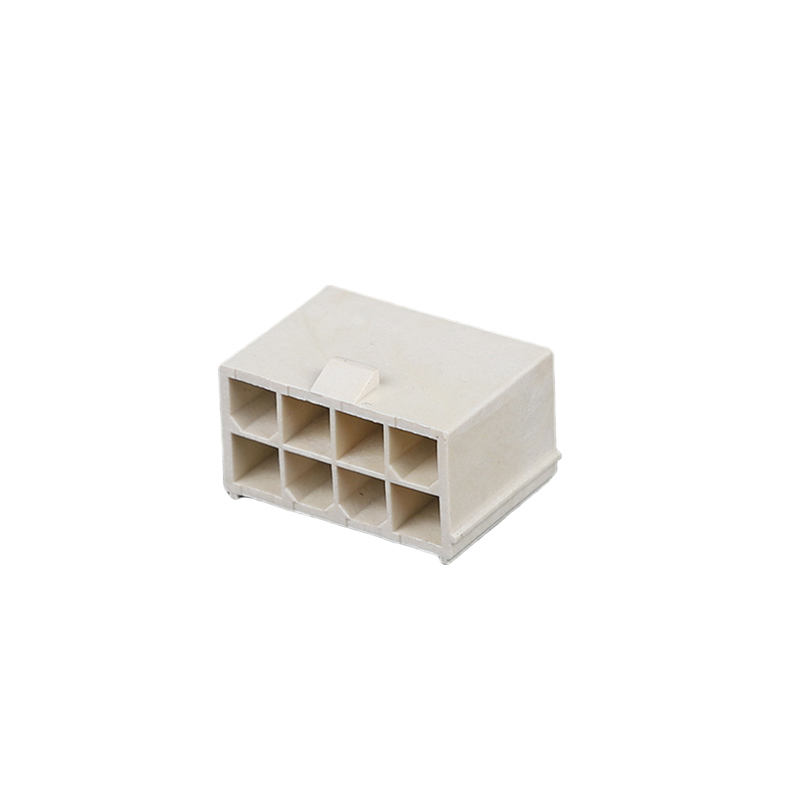

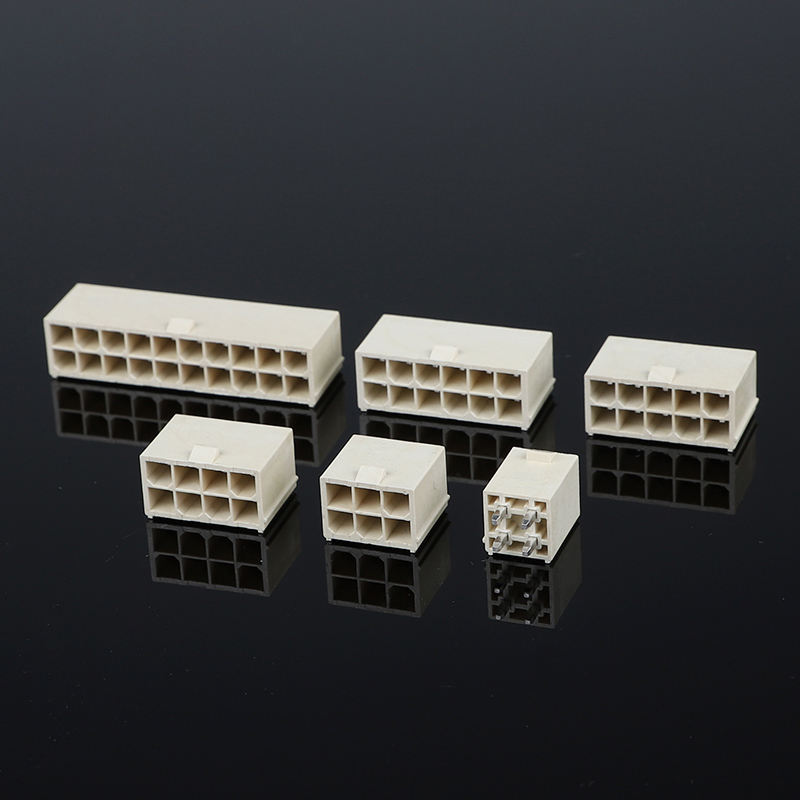

مصدر إمدادات الطاقة ATX 4.2mm Pitch Double Row Buckle Straight Pin Model 5557/5569 الاتصالات

مصدر إمدادات الطاقة ATX مسافة 4.2 ملم

ربط الوافر ذو الصف المزدوج

وصلات طراز 5557 5569 مستقيمة

مكان المنشأ:

الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

محطة الإسكان رقاقة

اتصل بنا

اطلب اقتباس

مصدر إمدادات الطاقة ATX 4.2mm Pitch Double Row Buckle Straight Pin Model 5557/5569 الاتصالات

تفاصيل المنتج

متانة:

عالي

نوع الاتصال:

أداة إضافية

نمط الإنهاء:

جندى

اتصال:

النحاس مع طلاء الذهب أكثر من 50U

نطاق درجة الحرارة:

-40 إلى 85 درجة مئوية

تصفيح:

الطلاء بالقصدير

إبراز:

مصدر إمدادات الطاقة ATX مسافة 4.2 ملم

ربط الوافر ذو الصف المزدوج

وصلات طراز 5557 5569 مستقيمة

شروط الدفع والشحن

الحد الأدنى لكمية

1000 قطعة

الأسعار

Negotiable Price

تفاصيل التغليف

الحزمة الداخلية: في بكرة؛ الحزمة الخارجية: بكرة في الكرتون

وقت التسليم

5-7 أيام

شروط الدفع

خطاب الاعتماد، تي/تي، بايال

القدرة على العرض

3 كيلو قطعة

المنتجات ذات الصلة

موصل عمودي MX3.0 مم ذو صف مزدوج بحجم صغير 5557 يحل محل MOLEX 43045، رأس PCB عمودي SMT بـ 4P ~ 24P

احصل على أفضل سعر

موصل MX بمسافة 3.0 مم صف مزدوج بإبزيم مع موصل سلك إلى لوحة بدبوس مستقيم

احصل على أفضل سعر

MX3.0 Pitch 3.0mm R/A SMD وصلات الأسلاك الكهربائية

احصل على أفضل سعر

موصل قابس طاقة ذكر أحادي الصف بمسافة 3.0 مم مع مشبك غلاف مطاطي 5557 لموصلات لوحة الأسلاك المطبوعة

احصل على أفضل سعر

اتصل بنا

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

اتصل الآن

وصف المنتج

نظرة عامة موجزة: موصل طاقة ATX ذو صف مزدوج ومستقيم بمسافة 4.2 مم 5557/5569، غلاف LCP عالي الحرارة، UL94V-0، خالٍ من الهالوجين. تصميم مشبك مضاد للانفصال لتطبيقات صناعية وسيارات ذات اهتزازات عالية. يتوفر طقم كامل من الغلاف والأطراف.

Name: مصدر إمدادات الطاقة ATX 4.2mm Pitch Double Row Buckle Straight Pin Model 5557/5569 الاتصالات
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: محطة الإسكان رقاقة
Price: 4.01 USD
Availability: InStock

أبرز المنتجات

✅ مقاومة اللهب والمواد الصديقة للبيئة: غلاف LCP، تصنيف مقاومة اللهب UL94V-0، خالٍ من الهالوجين، يلبي المتطلبات البيئية للأجهزة الصناعية والمنزلية

✅ مشبك مزدوج مضاد للاهتزاز ومضاد للانفصال: مشبك قفل مزدوج الصف معزز، يمنع الانفصال العرضي تحت الصدمات والاهتزازات المستمرة في البيئات الصناعية / المركبات القاسية

✅ مكونات مطابقة بالكامل: طقم كامل يشمل الغلاف البلاستيكي (الغلاف) + أطراف التجعيد، شراء شامل

✅ مادة LCP عالية الحرارة: أداء مستقر أثناء لحام SMT، يتحمل درجات حرارة محيطة عالية أثناء العمل

المواصفات الفنية

البند	التفاصيل
المسافة	4.2 مم
الهيكل	صف مزدوج، دبوس مستقيم، قفل بمشبك
الموديل	سلسلة 5557 / 5569
الأداء الكهربائي
التيار المقنن	9 أمبير لكل دائرة
الجهد المقنن	250 فولت تيار متردد
مقاومة التلامس	≤20mΩ
مقاومة العزل	≥1000MΩ
جهد التحمل	1500 فولت تيار متردد لمدة دقيقة واحدة
الأداء الميكانيكي
دورات الإدخال / السحب	≥1000 مرة
قوة القفل	مشبك مزدوج معزز، مضاد للانفصال تحت الاهتزاز
قوة تثبيت الطرف	يلبي معيار اختبار الاهتزاز والصدمات IEC
المواد، الطلاء، والبيئة
مادة الغلاف	LCP عالي الحرارة
فئة اللهب	UL94V-0، خالٍ من الهالوجين
مادة قاعدة الطرف	سبيكة نحاسية
الطلاء	طلاء قصدير (طلاء ذهب اختياري)
درجة حرارة التشغيل	-40℃ ~ +125℃
دليل اللحام	متوافق مع لحام SMT؛ درجة حرارة ذروة إعادة التدفق ≤260℃، بحد أقصى 10 ثوانٍ

مرجع متقاطع / بديل بديل

بديل مباشر متوافق مع العلامات التجارية الشهيرة عالميًا:

JST: سلسلة 5557 / 5569
Molex: سلسلة 3901
TE (AMP): موصلات طاقة ATX بمسافة 4.2 مم

ملاحظة: يجب أن يتطابق عدد الأطراف عند الاستخدام المتقاطع.

مصدر إمدادات الطاقة ATX 4.2mm Pitch Double Row Buckle Straight Pin Model 5557/5569 الاتصالات

ميزات المنتج

مسافة قياسية 4.2 مم، تصميم مقبس إمداد طاقة ATX كلاسيكي بصف مزدوج ودبوس مستقيم
آلية قفل مزدوجة بمشبك، تتجنب الانفصال العرضي تحت الاهتزاز
بلاستيك LCP عالي الحرارة، مستقر في درجات الحرارة العالية في بيئات اللحام والعمل
مثبط للهب UL94V-0، خالٍ من الهالوجين، متوافق مع البيئة
حل كامل للغلاف + الأطراف، سهل التجميع

مزايا المنتج

تصميم قفل مضاد للسقوط: يحل مشكلة العملاء المتمثلة في ارتخاء الموصل وانفصاله تحت الاهتزاز للمعدات الصناعية والمحمولة
LCP مقاوم لدرجات الحرارة العالية، لا تشوه أثناء لحام إعادة التدفق
تحكم صارم في المواد: UL94V-0 + خالٍ من الهالوجين، يلبي تدقيق السلامة للمشاريع الصناعية، والأجهزة المنزلية، والسيارات الجزئية
متوافق مع JST / Molex / TE من طرف إلى طرف، استبدال مريح لقائمة المواد (BOM) دون إعادة تصميم لوحة الدوائر المطبوعة (PCB)
توريد مباشر من المصنع؛ يدعم عدد الأطراف المخصص، والطلاء، والتعبئة والتغليف

التطبيق

إمداد طاقة ATX لأجهزة الكمبيوتر
معدات التحكم الصناعي، منفذ طاقة السيرفو
الأجهزة المنزلية (مكيف الهواء، العاكس)
وحدات الطاقة المساعدة للسيارات
معدات الطاقة الطبية
مشغل طاقة LED وحزمة بطارية

مصدر إمدادات الطاقة ATX 4.2mm Pitch Double Row Buckle Straight Pin Model 5557/5569 الاتصالات

طريقة التعبئة

قياسي: تعبئة في أكياس مضادة للكهرباء الساكنة
اختياري: تعبئة في صندوق كرتون أبيض / محايد. تتوفر ملصقات تعبئة ورموز شريطية مخصصة عند الطلب.

طريقة الدفع

متوفرة EXW، FOB، CIF، CPT، T/T، L/C

وقت التسليم

عينات: 3 أيام عمل
طلب جماعي: 1-2 أسبوع

شهادة المصنع والخدمة المخصصة

الشهادات: UL، RoHS، REACH، ISO9001
الحد الأدنى للطلب (MOQ): حد أدنى للطلب للعناصر القياسية
سياسة العينات: عينات مجانية متاحة / تسليم سريع للعينات. خدمة مخصصة: عدد أطراف مخصص، سمك طلاء، تجميع حزام كابل، تعبئة خاصة، ووضع علامات.دليل اختيار العميل

تأكيد عدد الأطراف قبل الإشارة المرجعية البديلة لمطابقة البصمة

لسيناريوهات الاهتزاز العالي، اختر إصدار القفل المزدوج لمنع الانفصال
لعملية اللحام: تأكيد درجة حرارة إعادة التدفق ≤260℃
للمشاريع الخاصة بالسيارات، اطلب تقرير المواد الكامل وشهادة الهالوجين
إذا كان طلاء الذهب مطلوبًا، قم بإبلاغ المبيعات في مرحلة التسعير
الأسئلة الشائعة

1. س: هل لديكم كتالوج؟ هل يمكنك إرسال الكتالوج لي للتحقق من جميع منتجاتك؟

ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.

2. س: لا يمكنني العثور على المنتج في الكتالوج الخاص بك. هل يمكنك صنع هذا المنتج لي؟

ج: يظهر الكتالوج الخاص بنا معظم منتجاتنا، ولكن ليس كلها. فقط أخبرنا بالمنتج الذي تحتاجه، وكم تريد. إذا لم يكن لدينا، يمكننا أيضًا تصميم وإنشاء قالب جديد لإنتاجه. كمرجع لك، سيستغرق إنشاء قالب عادي حوالي 35-45 يومًا.3. س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟

ج: نعم، نقدم 5-10 قطع من عينات الموصلات المجانية للاختبار. ولكن عليك دفع تكلفة الشحن.

4. س: ماذا عن وقت التسليم الخاص بك؟

ج: يتم تسليم البضائع المخزنة في غضون يوم واحد؛ يتم تسليم البضائع المخصصة في غضون 5-7 أيام.

5. س: كيف يتم شحن طلبي؟

ج: بالنسبة للحزم الصغيرة، أرسلها عن طريق Express، مثل DHL، FedEx، UPS، TNT، EMS. هذه خدمة من الباب إلى الباب. بالنسبة للحزم الكبيرة، يمكننا إرسالها عن طريق الجو أو البحر. نستخدم كراتين التصدير القياسية. نحن مسؤولون عن أي تلف في المنتج ناتج أثناء التسليم.

6. س: ما نوع الدفع الذي تقبله؟ هل يمكنني الدفع بالرنمينبي؟

ج: نقبل T/T (تحويل سلكي)، Western Union، و PayPal. يرجى التأكد من أننا يمكننا استلام نفس المبلغ الموجود في الفاتورة. ويمكنك الدفع بالرنمينبي. لا مشكلة.

7. س: ماذا عن مراقبة جودة شركتك؟

ج: نتبع بدقة ISO9001. IQC، OQC، IPQC، و QA يمثلون 10٪ من موظفينا. سيتم اختبار جميع منتجاتنا بواسطة CCD.

8. س: أحتاج إلى قائمة أسعار جميع منتجاتك. هل لديك قائمة أسعار؟

ج: ليس لدينا قائمة أسعار لجميع منتجاتنا. نظرًا لوجود العديد من العناصر، من المستحيل إدراج جميع الأسعار، وتتغير الأسعار بناءً على تكاليف المواد والكمية. ويمكنك أن تعطينا قائمة بجميع العناصر التي تحتاجها؛ سنقوم بتأكيدها بعناية واحدة تلو الأخرى ونقدم لك قائمة بالمواصفات والأسعار.

9. س: هل يمكنك صنع منتجات مخصصة وتعبئة مخصصة؟

ج: نعم. لقد صنعنا الكثير من المنتجات المخصصة لعملائنا سابقًا (خاصة أحزمة الأسلاك). بالنسبة للتعبئة المخصصة، لا توجد مشكلة؛ يمكننا وضع شعارك أو معلومات أخرى على العبوة. فقط يجب الإشارة إلى أن ذلك يتكبد تكلفة إضافية.

10. س: ما هي الشهادات التي لديك؟

ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، إلخ.
