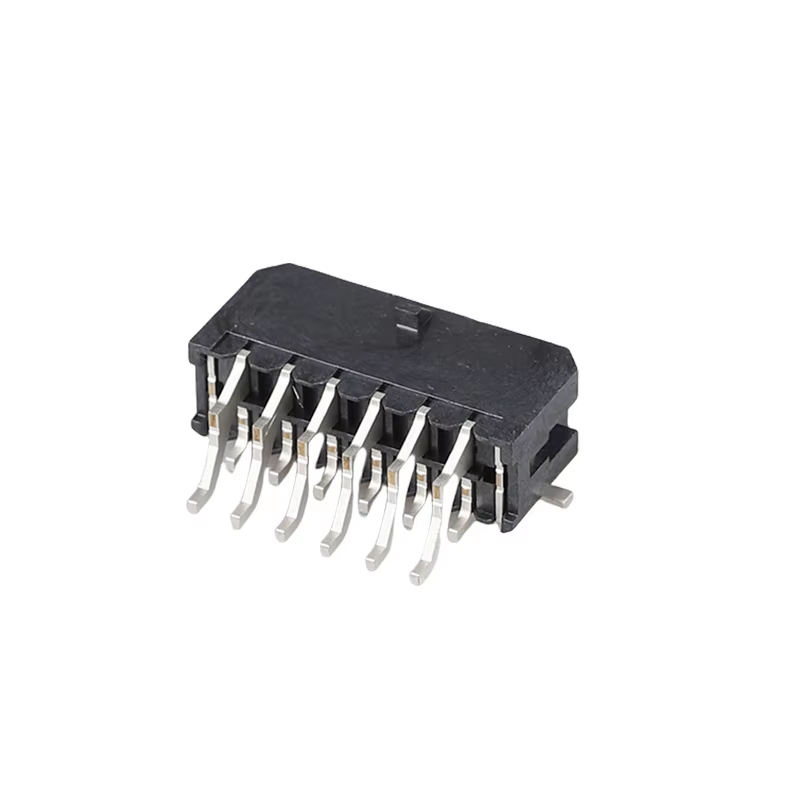

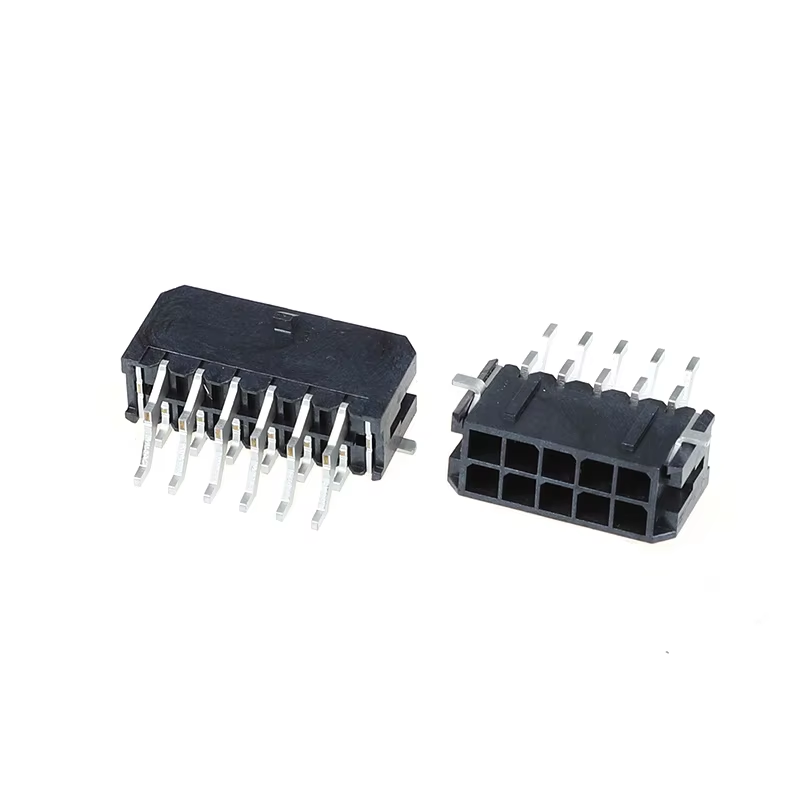

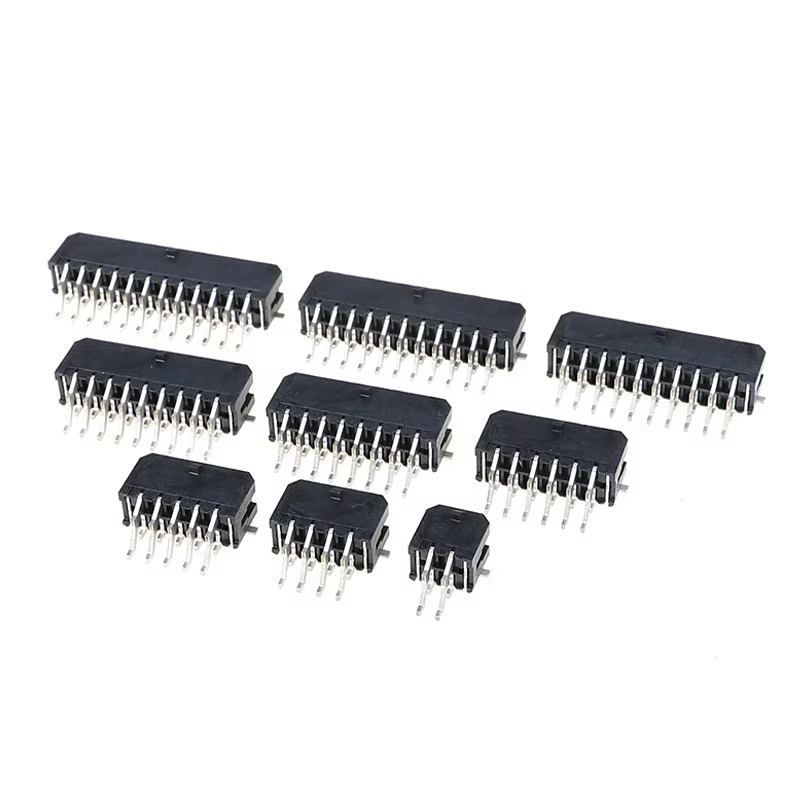

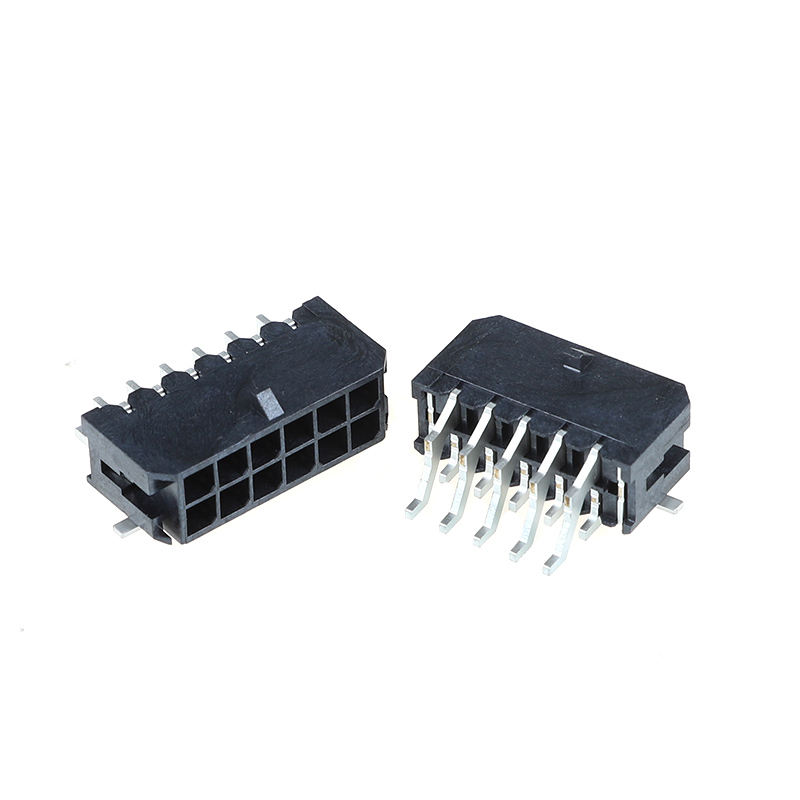

موصل MX3.0 ثنائي الصف من سلك إلى اللوحة، مسافة 3.0 مم، 4P إلى 24P، نوع أفقي، اتصال نحاسي، درجة السيارات والصناعات، سلسلة Molex 43045 المرجعية.
أبرز المنتجات
- UL94V-0 غلاف مقاوم للهب وخالي من الهالوجين: يلبي متطلبات البيئة والصحة والسلامة الصناعية والسيارات الصارمة، ودخان منخفض، وغير سام للمعدات عالية الموثوقية.
- تصميم مزلاج مضاد للاهتزاز: يمنع هيكل القفل المعزز عدم التزاوج العرضي في ظل الاهتزاز والصدمات المستمرة، مما يحل مخاطر الاتصال غير المحكم في البيئات القاسية.
- نظام المطابقة الكامل: مجموعة كاملة من المبيت المتوافق + أطراف التجعيد، ومصدر BOM الشامل، ولا توجد متاعب في مطابقة المكونات المنفصلة.
- محطات النحاس مزدوجة الشعاع: نقاط اتصال مزدوجة مستقرة، ومقاومة اتصال منخفضة، وتحافظ على دائرة مستمرة تحت التدوير الحراري والاهتزاز الميكانيكي.
- متوافق مع RoHS & REACH: جاهز للتصدير العالمي للاتحاد الأوروبي وأمريكا الشمالية والأسواق الخارجية الأخرى.
المواصفات الفنية
| فئة |
غرض |
المواصفات |
| الأداء الكهربائي |
التصنيف الحالي |
ما يصل إلى 8.5A لكل دبوس |
| الجهد المقنن |
600 فولت تيار متردد/تيار مستمر |
| اتصل بالمقاومة |
≥20 مΩ |
| مقاومة العزل |
≥1000 مΩ |
| تحمل الجهد |
1000 فولت تيار متردد، 1 دقيقة |
| الأداء الميكانيكي |
يقذف |
3.0 ملم، صف مزدوج |
| المواقف |
4P ~ 24P |
| دورات التزاوج |
≥30 دورات |
| قوة الاحتفاظ |
احتفاظ عالي بالمزلاج، مضاد للتشابك تحت الاهتزاز |
| المواد والطلاء |
مواد الإسكان |
LCP/PA66، UL94V-0، خالي من الهالوجين |
| المواد الطرفية |
سبائك النحاس |
| خيار الطلاء |
طلاء غير لامع / طلاء ذهبي انتقائي (في منطقة الاتصال) |
| البيئية |
درجة حرارة التشغيل |
-40 درجة مئوية ~ +105 درجة مئوية |
| امتثال |
بنفايات، الوصول، HF |
| دليل اللحام |
SMT / من خلال الثقب متاح؛ أقصى درجة حرارة لحام 260 درجة مئوية، 3 ثوانٍ كحد أقصى |
مرجع ترافقي/استبدال بديل
بديل مباشر للشكل المناسب للوظيفة لسلسلة Molex 43045 Micro-Fit 3.0. تم اختياره على نطاق واسع من قبل المهندسين كبديل للمصدر الثاني لموصلات JST وTE (AMP) المكافئة لمسافة 3.0 مم من السلك إلى اللوحة ذات الصف المزدوج.
نفس ملف تعريف التزاوج، وتخطيط الدبوس، ونطاق تجعيد الأسلاك؛ لا يلزم إعادة تصميم ثنائي الفينيل متعدد الكلور لمعظم المشاريع.
مزايا المنتج
- آلية قفل مقاومة للاهتزاز: يحل نقطة الألم التي يواجهها العميل عند انقطاع الموصل في سيناريوهات الاهتزاز في السيارات/الصناعية.
- بلاستيك UL94V-0 خالي من الهالوجين: اجتياز تدقيق السلامة من الحرائق للأجهزة المنزلية والتحكم الصناعي وإلكترونيات السيارات.
- النطاق الكامل 4P ~ 24P: سلسلة موحدة، وتبسيط قائمة مكونات الصنف وإدارة المخزون.
- مهلة زمنية وأسعار تنافسية: دورة إنتاج قصيرة مقابل العلامات التجارية الأصلية في الخارج.
- محطة مخصصة والإسكان مطابقة مجموعة: أداء تجعيد متسق، وتقليل معدل الفشل الميداني.
- خيارات طلاء مرنة: قصدير لدوائر الطاقة، وذهب انتقائي لدوائر الإشارة عالية الثبات.
طلب
- إلكترونيات السيارات: وحدات التحكم في المركبات، وأجهزة الاستشعار الموجودة على متن السيارة، ونظام إدارة المباني، والإضاءة الداخلية
- المعدات الصناعية: محركات المؤازرة، PLC، إمدادات الطاقة، وحدات التحكم الصناعية
- الأجهزة المنزلية: العاكس، لوحات التحكم المنزلية الذكية، وحدات الطاقة
- الطاقة وإنترنت الأشياء: حزم البطاريات، ووحدات الشحن، ونقل الإشارات الآلي
طريقة التغليف
- المعيار: التعبئة حقيبة مكافحة ساكنة
- اختياري: تعبئة صندوق كرتوني أبيض/محايد. تتوفر ملصقات التعبئة المخصصة والرموز الشريطية عند الطلب.
مهلة
- العينات: 3 أيام عمل
- الطلب الشامل: 1-2 أسابيع
شهادة المصنع والخدمة المخصصة
- الشهادات: أول، بنفايات، الوصول، ISO9001
- موك: موك منخفض للعناصر القياسية
- سياسة العينة:دعم عينات مجانية / تسليم عينة سريع.خدمة مخصصة: عدد الدبوس المخصص، سمك الطلاء، مجموعة أحزمة الكابلات، التغليف الخاص ووضع العلامات.
دليل اختيار العملاء
- تأكيد موضع الدبوس: 4P ~ 24P نوع أفقي مزدوج الصف.
- اختر الطلاء: القصدير لدوائر الطاقة؛ يوصى بالطلاء الذهبي لجهات اتصال الإشارة طويلة العمر.
- مقياس السلك: يطابق نطاق AWG لأطراف التجعيد لضمان قوة السحب.
- فحص البيئة: بالنسبة للاهتزاز الشديد، تأكد من الاحتفاظ بالمزلاج؛ تطبيق درجة حرارة عالية يستخدم السكن LCP.
- التحقق المسبق: اطلب عينات مجانية للاهتزاز ودورة درجة الحرارة واختبار التجعيد قبل قفل التصميم الشامل.
- فحص التزاوج: متوافق تمامًا مع مبيت ومحطات سلسلة Molex 43045 للاستبدال.
التعليمات
1. س: هل لديك كتالوج؟ هل يمكنك أن ترسل لي الكتالوج للتحقق من جميع منتجاتك؟
ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.
2. س: لا يمكنني العثور على المنتج في كاتا الخاص بكسجل. هل يمكنك صنع هذا المنتج لي؟
ج: يعرض الكتالوج الخاص بنا معظم منتجاتنا، ولكن ليس كلها. فقط اسمحوا لنا أن نعرف ما هو المنتج الذي تحتاجه، وكم تريد. إذا لم يكن لدينا ذلك، يمكننا أيضًا تصميم وصنع قالب جديد لإنتاجه. كمرجع لك، فإن صنع قالب عادي سيستغرق حوالي 35-45 يومًا.
3. س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟
ج: نعم ، نحن نقدم 5-10 قطعة من عينات الموصل المجانية للاختبار. ولكن عليك أن تدفع تكلفة الشحن
4. س: ماذا عن وقت التسليم الخاص بك؟
ج: يتم تسليم البضائع المخزنة خلال يوم واحد؛ يتم تسليم البضائع المخصصة في غضون 5-7days
5. س: كيفية شحن طلبي؟
ج: بالنسبة للطرود الصغيرة، أرسلها عبر Express، مثل DHL وFedEx وUPS وTNT وEMS. هذه خدمة من الباب إلى الباب. بالنسبة للحزم الكبيرة، يمكننا إرسالها عن طريق الجو أو عن طريق البحر. نحن نستخدم كرتونة التصدير القياسية. نحن مسؤولون عن أي ضرر للمنتج يحدث أثناء التسليم.
6. س: ما نوع الدفع الذي تقبله؟ هل يمكنني دفع الرنمينبي؟
ج: نحن نقبل T/T (التحويل البنكي)، ويسترن يونيون، وباي بال. يرجى التأكد من أنه يمكننا الحصول على نفس مبلغ الفاتورة. ويمكنك الدفع بالرنمينبي. لا مشكلة.
7. س: ماذا عن مراقبة الجودة لشركتك
ج: اتبع بدقة ISO9001. يمثل IQC وOQC وIPQC وQA 10% من موظفينا. سيتم اختبار جميع منتجاتنا بواسطة CCD.
8. س: أحتاج إلى قائمة الأسعار لجميع منتجاتك. هل لديك قائمة الأسعار؟
ج: ليس لدينا قائمة أسعار لجميع منتجاتنا. نظرًا لوجود العديد من العناصر لدينا، فمن المستحيل إدراج جميع أسعارها في القائمة، والأسعار تتغير دائمًا بسبب تكلفة المواد وكميتها. ويمكنك أن تقدم لنا قائمة بجميع العناصر التي تحتاجها؛ سوف نؤكد بعناية واحدًا تلو الآخر ونقدم لك قائمة المواصفات والأسعار
9. س: هل يمكنك صنع منتجات مخصصة والتعبئة المخصصة؟
ج: نعم. لقد حققنا الكثير من التخصيص
المنتجات لعملائنا سابقًا (بشكل أساسي أحزمة الأسلاك). فيما يتعلق بالتعبئة المخصصة، لا توجد مشكلة في وضع شعارك أو معلومات أخرى على العبوة. عليك فقط الإشارة إلى أنه يتطلب تكلفة إضافية.
10. س: ما هي الشهادات التي لديك؟
ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، إلخ.
