المنزل > المنتجات > موصل صندوق بسكويت الويفر >

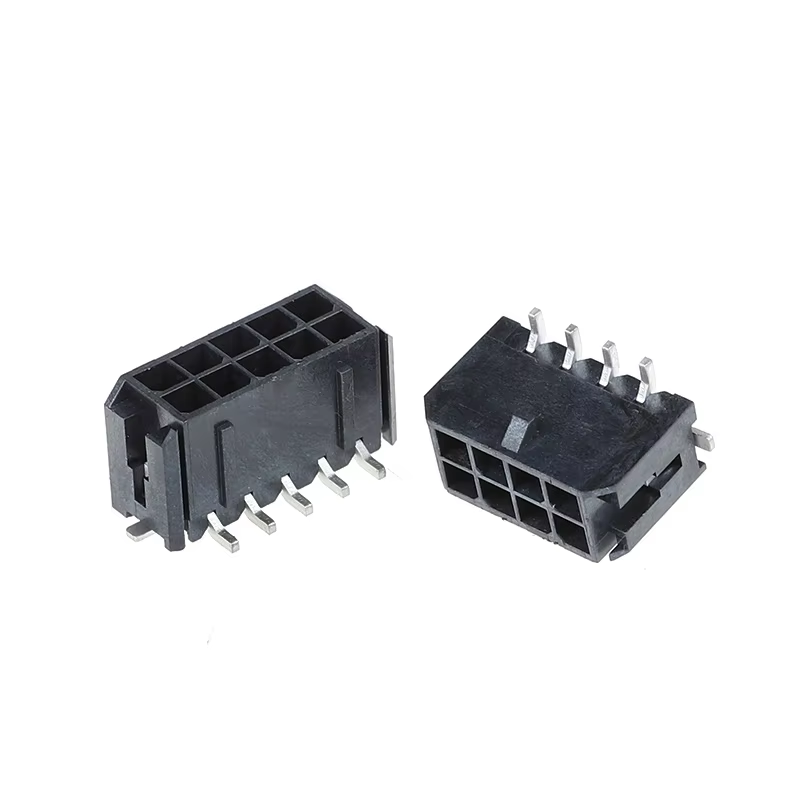

5557 السيارات المزدوجة الصف MX3.0MM الموصول الرأسي المزدوج 43045 4P-24P السلك إلى الموصول

5557 علبة عمودية للسيارات

MX3.0MM وصلة رقاقة الطول

السلك إلى المرفق 4P-24P

مكان المنشأ:

الصين

اسم العلامة التجارية:

XTKCONN

إصدار الشهادات:

CE,SGS,ROHS,ISO9001

رقم الموديل:

محطة الإسكان رقاقة

اتصل بنا

اطلب اقتباس

5557 السيارات المزدوجة الصف MX3.0MM الموصول الرأسي المزدوج 43045 4P-24P السلك إلى الموصول

تفاصيل المنتج

متانة:

عالي

نوع الاتصال:

أداة إضافية

نمط الإنهاء:

جندى

اتصال:

النحاس مع طلاء الذهب أكثر من 50U

نطاق درجة الحرارة:

-40 إلى 85 درجة مئوية

تصفيح:

الطلاء بالقصدير

إبراز:

5557 علبة عمودية للسيارات

MX3.0MM وصلة رقاقة الطول

السلك إلى المرفق 4P-24P

شروط الدفع والشحن

الحد الأدنى لكمية

1000 قطعة

الأسعار

Negotiable Price

تفاصيل التغليف

الحزمة الداخلية: في بكرة؛ الحزمة الخارجية: بكرة في الكرتون

وقت التسليم

5-7 أيام

شروط الدفع

خطاب الاعتماد، تي/تي، بايال

القدرة على العرض

3 كيلو قطعة

المنتجات ذات الصلة

موصل MX بمسافة 3.0 مم صف مزدوج بإبزيم مع موصل سلك إلى لوحة بدبوس مستقيم

احصل على أفضل سعر

MX3.0 Pitch 3.0mm R/A SMD وصلات الأسلاك الكهربائية

احصل على أفضل سعر

موصل قابس طاقة ذكر أحادي الصف بمسافة 3.0 مم مع مشبك غلاف مطاطي 5557 لموصلات لوحة الأسلاك المطبوعة

احصل على أفضل سعر

MX3.0 المعدنية المزدوجة الصف حزمة رأس دبوس مستقيم 3.0mm المزدوج، 180 درجة مزدوجة الصف ربط الطاقة PCB (متوافق مع سلسلة 43045 / 5557)

احصل على أفضل سعر

اتصل بنا

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

اتصل الآن

وصف المنتج

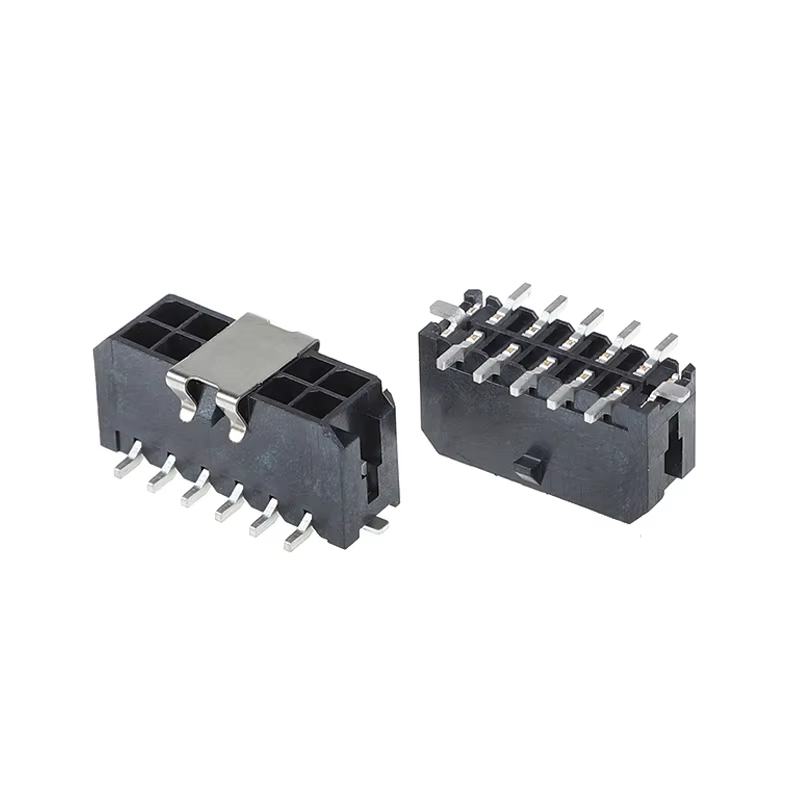

5557 موصل عمودي مزدوج الصف MX3.0MM Pitch 43045 4P-24P سلك إلى موصل

أبرز المنتجات

رأس عمودي مزدوج الصف بمسافة 3.0 مم، نطاق كامل من 4P ~ 24P للإلكترونيات السيارات والصناعية والأجهزة المنزلية
الغلاف: مقاوم للحريق UL94V-0، مضاد للاشتعال لاتصال طاقة/إشارة عالي الموثوقية
خدمة كاملة لدعم الأطراف ومعالجة أسلاك التوصيل، مصدر واحد
تصميم مستقطب لتجنب التزاوج الخاطئ؛ تمنع الأطراف المعزولة الدوائر القصيرة
متوافق مع RoHS و REACH، خيار منخفض الهالوجين متاح

المواصفات الفنية

البند	المعلمة
الأداء الكهربائي
التيار المقنن	بحد أقصى 8.5 أمبير لكل دبوس
الجهد المقنن	600 فولت تيار متردد/مستمر
مقاومة التلامس	< 20 ميجا أوم كحد أقصى بعد دورات التزاوج
مقاومة العزل	≥ 1000 ميجا أوم
جهد التحمل	تيار متردد 1500 فولت، دقيقة واحدة بدون انهيار
الأداء الميكانيكي
دورات التزاوج	≥ 30 دورة
الاهتزاز / الصدمة	متوافق مع EIA-364، لا انقطاع
تثبيت الطرف	هيكل مضاد للخروج الخلفي
المواد والطلاء
الغلاف	PA66، UL94V-0 أسود
مادة التلامس	سبيكة نحاسية
الطلاء	طلاء قصدير / طلاء ذهب اختياري
دليل البيئة واللحام
درجة حرارة التشغيل	-40 درجة مئوية ~ +105 درجة مئوية
لحام إعادة التدفق	درجة حرارة الذروة 260 درجة مئوية، متوافق مع لحام إعادة التدفق SMT
الشهادات	RoHS، REACH، معتمد من UL

مرجع متقاطع / بديل بديل

بديل مباشر لسلسلة Molex Micro-Fit 3.0 43045. يستخدم على نطاق واسع كبديل لموصلات JST و AMP / TE المكافئة بمسافة 3.0 مم مزدوجة الصف عمودية من سلك إلى لوحة.

نفس البصمة وتخطيط الدبابيس، لذلك لا تحتاج معظم المشاريع إلى إعادة تصميم لوحة PCB وتوفير تكاليف التأهيل.

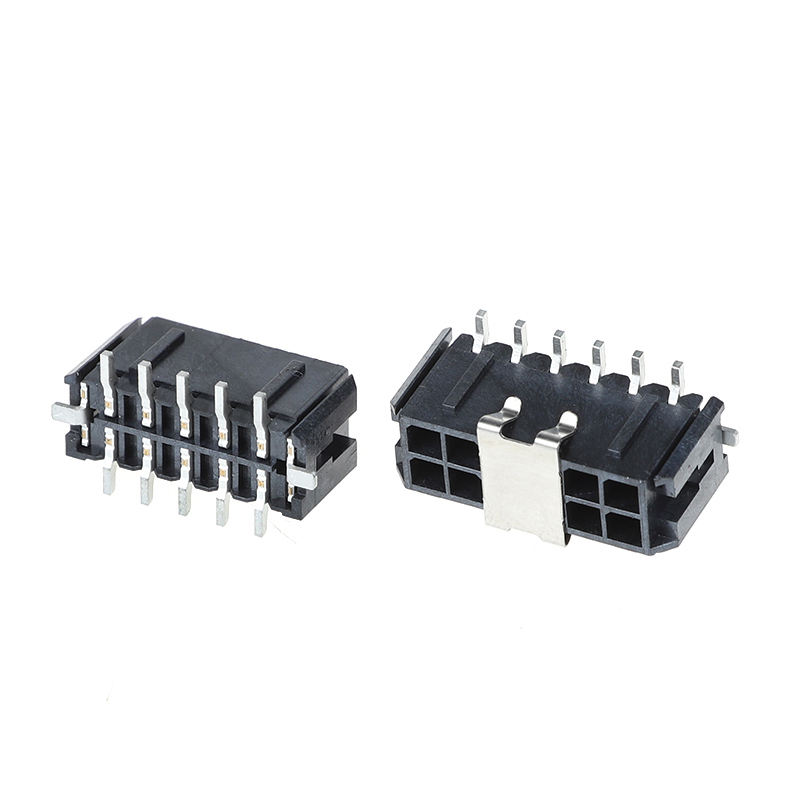

5557 السيارات المزدوجة الصف MX3.0MM الموصول الرأسي المزدوج 43045 4P-24P السلك إلى الموصول

مزايا المنتج

تخطيط دبابيس متوافق تمامًا، بديل مباشر للعلامات التجارية العالمية الكبرى، يقصر دورة التحقق من المشروع
بلاستيك مقاوم للحريق UL94V-0، أداء مستقر لبيئات السيارات والصناعية ذات درجات الحرارة العالية
تغليف شريط بكرة، جاهز لخط وضع SMT الآلي
خدمة شاملة: توفير الغلاف + الأطراف + تجميع أسلاك مخصص
فحص صارم في الخط، مقاومة تلامس مستقرة، مضاد للاهتزاز لظروف العمل القاسية
عدد دبابيس مرن: من 4P إلى 24P، يدعم تصميم الطاقة والإشارات المختلطة

التطبيق

إلكترونيات السيارات: وحدات تحكم السيارات، مستشعرات المركبات، إضاءة السيارات
المعدات الصناعية: PLC، مزودات الطاقة، محركات السيرفو، وحدات التحكم الصناعية
الأجهزة المنزلية: العاكس، HVAC، أجهزة المطبخ الذكية
وحدات تخزين الطاقة والطاقة، المعدات الطبية، وحدات طاقة الاتصالات

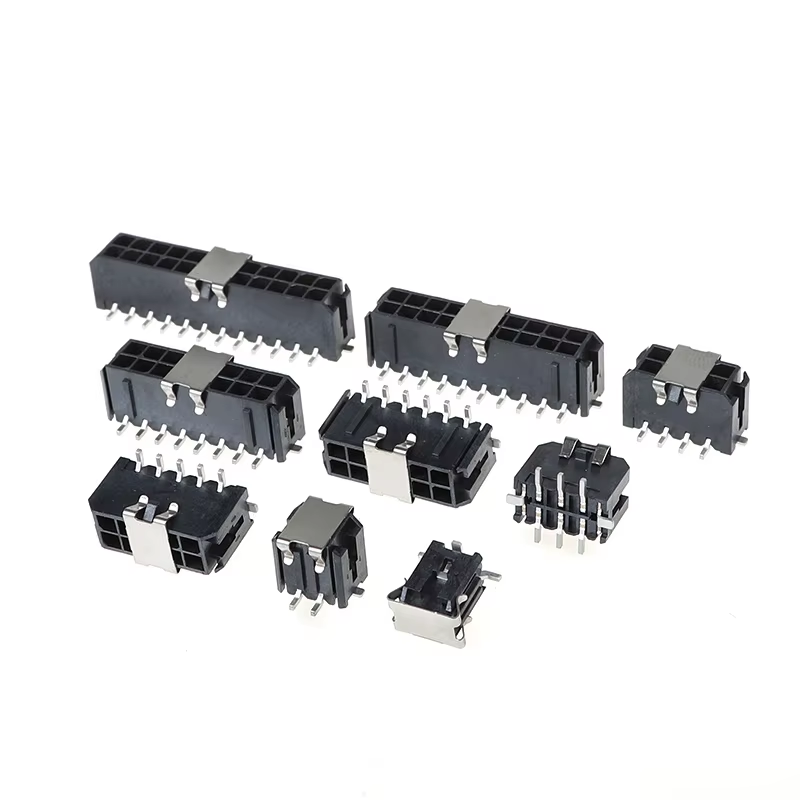

5557 السيارات المزدوجة الصف MX3.0MM الموصول الرأسي المزدوج 43045 4P-24P السلك إلى الموصول

وقت التسليم

عينات: 3 أيام عمل
طلب جماعي: 1-2 أسبوع

شهادة المصنع وخدمة مخصصة

الشهادات: UL، RoHS، REACH، ISO9001
الحد الأدنى للطلب: الحد الأدنى للطلب متاح
سياسة العينات: عينات مجانية مدعومة، تسليم سريع للعينات
التخصيص متاح: طلاء خاص، تجميع أسلاك مخصص، طول دبوس مخصص، علامة شعار.

دليل اختيار العملاء

تأكيد عدد الدبابيس: اختر 4P ~ 24P وفقًا لمتطلبات دائرة الإشارة/الطاقة الخاصة بك
اختر طلاء الأطراف: قصدير للطاقة العامة؛ طلاء ذهب للإشارة المنخفضة / التطبيقات ذات الاهتزاز العالي
تحقق من درجة حرارة التشغيل ومقاومة اللهب: UL94V-0 إلزامي للأجهزة المنزلية / عالية الطاقة في السيارات
اختيار التعبئة والتغليف: اختر بكرة إذا كنت تستخدم خط SMT آلي
مطابقة مقياس السلك: طابق طرف التجعيد مع مقياس السلك AWG الخاص بك قبل تجميع الأسلاك
نوصي باختبار النموذج الأولي باستخدام عيناتنا المجانية قبل قفل قائمة المواد بالجملة

الأسئلة الشائعة

1. س: هل لديك كتالوج؟ هل يمكنك إرسال الكتالوج إلي للتحقق من جميع منتجاتك؟

ج: نعم، يمكنك الاتصال بنا عبر الإنترنت أو إرسال بريد إلكتروني للحصول على الكتالوج.

2. س: لا يمكنني العثور على المنتج في الكتالوج الخاص بك. هل يمكنك صنع هذا المنتج لي؟ج: يظهر الكتالوج الخاص بنا معظم منتجاتنا، ولكن ليس كلها. فقط أخبرنا بالمنتج الذي تحتاجه، وكم تريد. إذا لم يكن لدينا، يمكننا أيضًا تصميم وصنع قالب جديد لإنتاجه. كمرجع لك، يستغرق صنع قالب عادي حوالي 35-45 يومًا.

3. س: هل يمكنك تقديم عينة؟ هل هذه العينات مجانية؟

ج: نعم، نقدم 5-10 قطع من عينات الموصلات المجانية للاختبار. ولكن عليك دفع تكلفة الشحن.

4. س: ماذا عن وقت التسليم الخاص بك؟

ج: يتم تسليم البضائع المخزنة في غضون يوم واحد؛ يتم تسليم البضائع المخصصة في غضون 5-7 أيام.

5. س: كيف تشحن طلبي؟

ج: بالنسبة للحزم الصغيرة، أرسلها عن طريق Express، مثل DHL، FedEx، UPS، TNT، EMS. هذه خدمة من الباب إلى الباب. بالنسبة للحزم الكبيرة، يمكننا إرسالها عن طريق الجو أو البحر. نستخدم كراتين تصدير قياسية. نحن مسؤولون عن أي تلف في المنتج ناتج أثناء التسليم.

6. س: ما نوع الدفع الذي تقبله؟ هل يمكنني الدفع بالرنمينبي؟

ج: نقبل T/T (تحويل سلكي)، Western Union، و PayPal. يرجى التأكد من أننا يمكننا استلام نفس المبلغ الموجود في الفاتورة. ويمكنك الدفع بالرنمينبي. لا مشكلة.

7. س: ماذا عن مراقبة جودة شركتك؟

ج: نتبع بدقة ISO9001. IQC و OQC و IPQC و QA يمثلون 10٪ من موظفينا. سيتم اختبار جميع منتجاتنا بواسطة CCD.

8. س: أحتاج إلى قائمة أسعارك لجميع منتجاتك. هل لديك قائمة أسعار؟

ج: ليس لدينا قائمة أسعار لجميع منتجاتنا. نظرًا لوجود العديد من العناصر، من المستحيل إدراج جميع أسعارها في قائمة، والأسعار تتغير دائمًا بسبب تكلفة المواد والكمية. ويمكنك أن تعطينا قائمة بجميع العناصر التي تحتاجها؛ سنقوم بالتحقق بعناية واحدًا تلو الآخر ونقدم لك قائمة بالمواصفات والأسعار.

9. س: هل يمكنك صنع منتجات مخصصة وتعبئة مخصصة؟

ج: نعم. لقد صنعنا الكثير من المنتجات المخصصة لعملائنا سابقًا (أسلاك توصيل بشكل أساسي). بالنسبة للتعبئة المخصصة، لا توجد مشكلة في وضع شعارك أو معلومات أخرى على العبوة. فقط يجب الإشارة إلى أن ذلك يتكبد تكلفة إضافية.

10. س: ما هي الشهادات التي لديك؟

ج: CE، CQC، UL، ISO9001، ISO14001، IATF16949، ISO45001، QC080000، إلخ.
