اسم العلامة التجارية:
XTKCONN
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
رأس أنثى

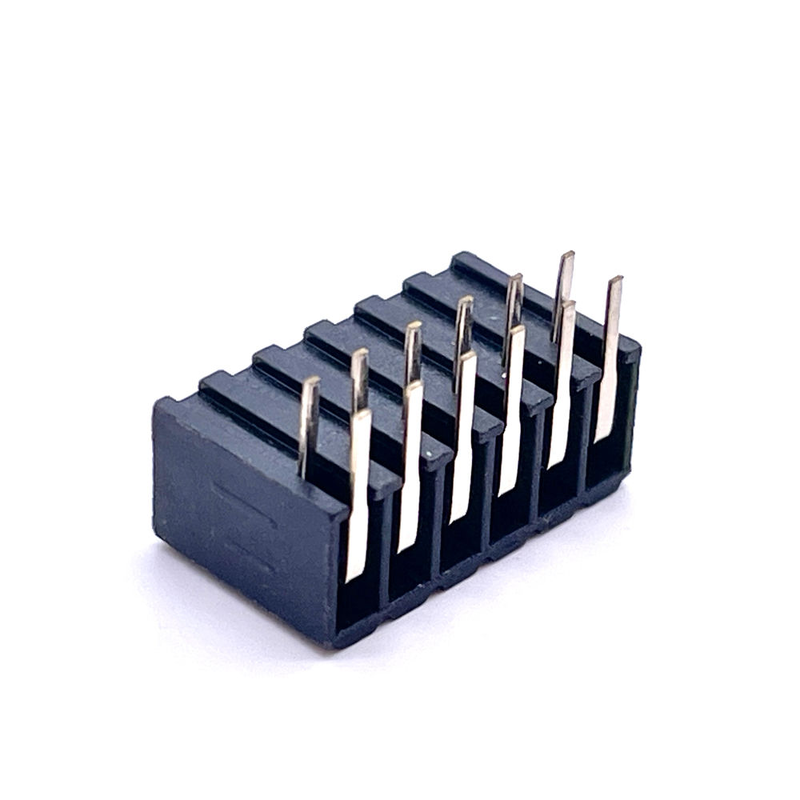

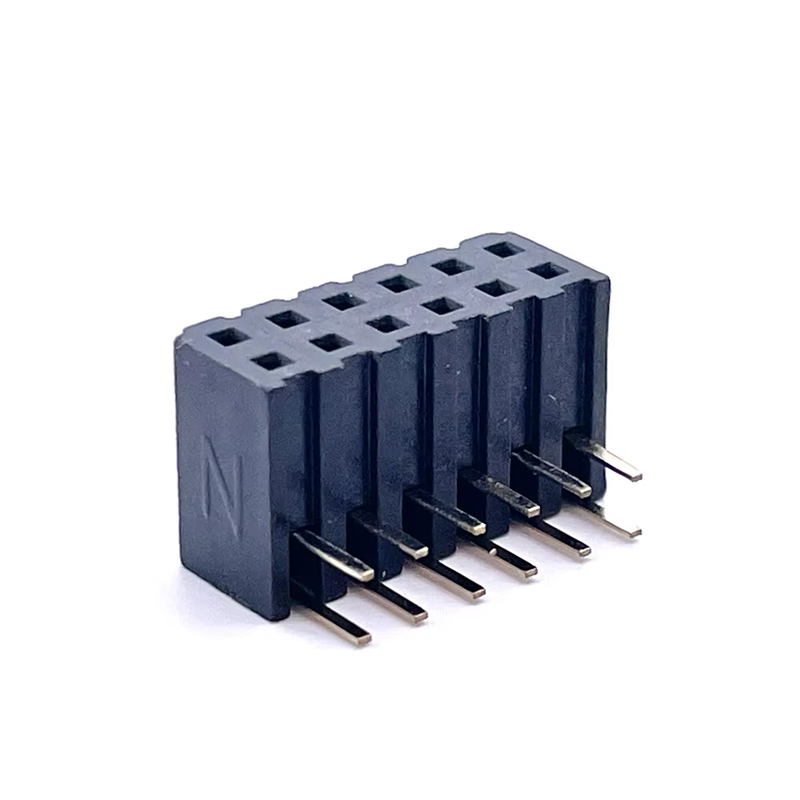

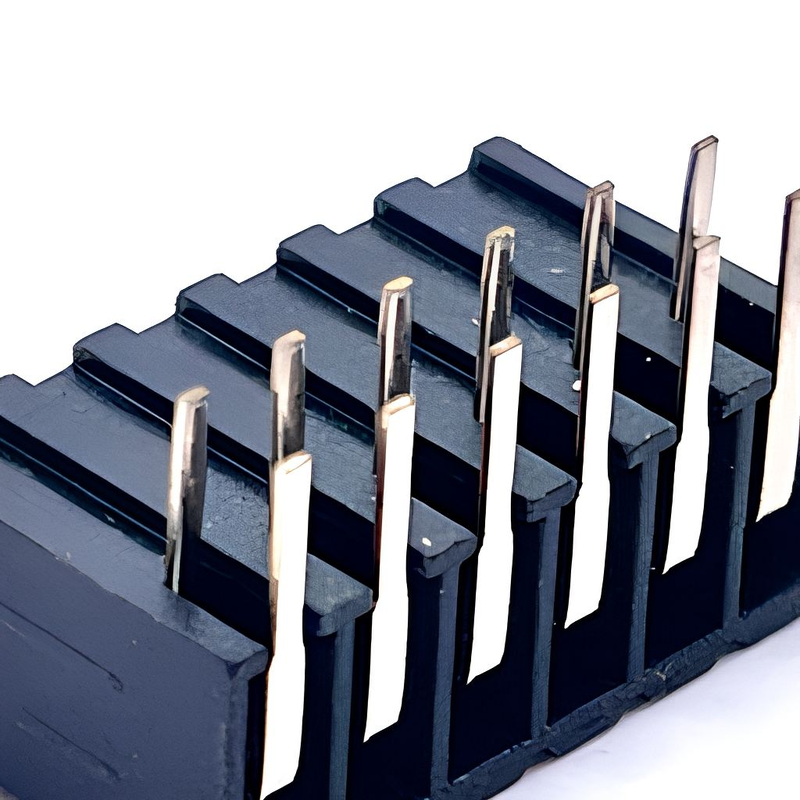

رأس نسائي ضيق ذو 12 دبوس مع قفل آمن، وارتفاع منخفض، وتصميم اتصال مقاوم لاهتزاز.
مصممة لوحة PCB للسيارات ، واجهات الصوت ، وحدات التحكم ، والجمعات الإلكترونية المدمجة حيث المساحة والاحتفاظ واستقرار الاتصال أمر بالغ الأهمية.
2.0mm Pitch 12Pin رأس الإناث- تخطيط مضغوط لتصميمات PCB ذات مساحة محدودة.
خيارات قفل ZIF / غير ZIFإختيار هيكل القفل وفقًا لتردد التزاوج ، والاحتفاظ بالكابلات ، ومتطلبات التجميع.
الاحتفاظ بالزواج المستقر- هيكل القفل يساعد على منع انفصال المرفق وتحرك الاتصال تحت الصدمة الميكانيكية والاهتزاز.
الطول المنخفضتمت تحسينها لجميع وحدات الـ PCB واللوحات المدمجة ؛ يمكن تخصيص الارتفاع الدقيق لنظام التزاوج.
التصميم المقاوم للتذبذبمناسبة لبيئات السيارات والمعدات حيث الاهتزاز المتكرر قد يسبب حركة صغيرة في واجهة الاتصال.
اتصالات النحاستوفير توازن عملي للقيادة والقوة الميكانيكية وقابلية التصنيع.
تكامل PCB / لوحةمتاحة في تكوينات لمتطلبات مختلفة للتركيب والتجميع.
| المعلم | المواصفات |
|---|---|
| نوع الجهاز | رأس نسائي 12 دبوسًا |
| الارتفاع | 2.0 ملم |
| مواد الاتصال | النحاس |
| طلاء الارتباط | الخيارات الذهبية والقصدير المتاحة |
| التيار المسموح به | يعتمد على التطبيق؛ تأكيد عن طريق حجم الاتصال والطلاء |
| الجهد القياسي | يعتمد على التطبيق |
| مقاومة الاتصال | متوفرة وفقا لتصميم الاتصال النهائي |
| مقاومة العزل | ≥ 1000 MΩ نموذجية لهذه الفئة من الموصلات |
| الجهد الكهربائي المقاوم للطاقة | متاحة وفقا للتصميم النهائي |
| نوع الإشارة | الطاقة / الإشارة / التحكم |
| واجهة PCB | خيارات Through-Hole / SMT المتاحة |
| المعلم | المواصفات |
|---|---|
| عدد البنود | 12 |
| نظام التزاوج | الإناث إلى الذكور / الكابل إلى الطائرة اعتمادا على التكوين |
| آلية القفل | ZIF أو غير ZIF |
| وظيفة القفل | الاحتفاظ الميكانيكي للتزاوج الآمن |
| طول الزوجين | تصميم منخفض؛ مخصص لمتطلبات التزاوج |
| التثبيت | لوحة PCB / لوحة التثبيت |
| دورات التزاوج | تم تعريفه وفقًا للاتصال النهائي وبنية القفل |
| مقاومة الاهتزاز | مصممة للتطبيقات المعرضة للهزات؛ المؤهلات المتاحة لمواصفات اختبار العميل |
| مقاومة الصدمات | متاحة وفقا لمتطلبات مؤهلات الطلب |
| المفاتيح / الاستقطاب | متاحة |
| هندسة مخصصة | مدعوم |
| المعلم | المواصفات |
|---|---|
| مواد الاتصال | النحاس |
| عازل | البلاستيك الحراري الهندسي |
| قابلية الإشتعال | خيار UL94 V-0 متاح |
| إنهاء الاتصال | خيارات الذهب / الصين |
| درجة حرارة العمل | -40°C إلى +105°C نموذجية؛ إصدارات درجة حرارة أعلى متوفرة |
| مقاومة التآكل | خيارات الطلاء المختارة حسب بيئة التطبيق |
| استخدام السيارات | مناسبة لمجموعات إلكترونية للسيارات تخضع لتأهيل التطبيق |
| RoHS | متاحة |
| الوصول | متاحة |
| خالية من الهالوجين | متاحة عند الطلب |
2.0 ملم
تكوين نسائي 12 دبوس
الاتصالات من النحاس
خيارات القفل ZIF / غير ZIF
الطول المنخفض للزواج
تصميم الاحتفاظ المقاوم للهزات
خيارات تركيب PCB / لوحة
خيارات طلاء الذهب / القطن
خيارات المواد ذات الجودة السيارية
خيارات متوافقة مع RoHS / REACH
البصمة المخصصة وأبعاد السكن
تغليف الأنابيب / الملفات
دعم النموذج الأولي والإنتاج الضخم
مزايا المنتج
الـهيكل قفل ZIF / غير ZIFمصممة للحفاظ على التزاوج المسيطر عليه والاحتفاظ بين المرفق ومكونه التزاوجي.
هذا مفيد بشكل خاص في مجموعات PCB للسيارات حيث يمكن أن يؤثر الاهتزاز والصدمة والحركة الميكانيكية المتكررة على الاحتفاظ بالمتصل.
يُساعد ارتفاع التزاوج المنخفض المهندسين على توفير مساحة التثبيت الرأسي دون تغيير المدى 2.0 ملم.
هذا يجعل المرفق مناسبًا لوحة التحكم المدمجة ووحدات الصوت ولوحات الأجهزة والجمعات الإلكترونية ذات المساحة المحدودة.
توفر جهات الاتصال النحاسية قوة ميكانيكية و هندسة اتصال مستقرة مع دعم خيارات طلاء مختلفة وفقًا لمتطلبات التيار والإشارة والبيئة.
تسمح خيارات الإنهاء والتغليف المختلفة بتكييف نفس المفهوم الأساسي للموصول إلى:
تجميع SMT الآلي
تجميع PCB من خلال الثقب
الإنتاج اليدوي
تجميع لوحات السيارات
المباني الهندسية ذات الحجم المنخفض
يمكن تطوير هذا الرأس الإناث 2،0 ملم مساحة 12 دبوسمصدر بديل لعائلات الاتصالات المقارنة من TE Connectivity و Hirose وغيرهم من الشركات المصنعة الدولية للاتصالات، مع مراعاة مطابقة:
الارتفاع
عدد الدبابيس
ترتيبات الاتصال
بصمة PCB
ارتفاع المزاوج
طريقة القفل
طبقة التواصل
التصنيف الكهربائي
غلاف ميكانيكي
بالنسبة لمشاريع الاستبدال، يمكن للمهندسين توفيررقم الجزء الأصلي أو الرسم أو بصمة PCBيمكننا التحقق من التوافق الأبعادي ونوصي بتكوين مطابق
مهمة:متوافق / بديل يعني أن البديل يمكن تقييمه بناءً على المتطلبات الميكانيكية والكهربائية. لا يعني ذلك التوافق العالمي مع كل رقم دولي للجزء.
لوحات تحكم للسيارات
مجموعات الأدوات
أنظمة المعلومات والتسلية
وحدات التحكم بالصوت
وحدات الاتصال بالمركبة
إلكترونيات التحكم بالجسم
لوحات إلكترونية داخلية
لوحات التحكم
معدات الصوت
أجهزة التحكم المدمجة
وحدات العرض
الواجهات الصناعية
مجموعات PCB المدمجة
الأسئلة الشائعة
س: هل يمكنني الحصول على بعض العينات؟
ج: نعم، بعض العينات مجانية.
س: من الذي يجب علي الاتصال به إذا كان لدي سؤال فني؟
ج: لدينا فريق من ممثلي المبيعات التقنية ذوي الخبرة في المنزل. هم على استعداد للإجابة على أي أسئلة قد يكون لديك ومساعدتك في مشروعك.
س: إذا كانت المنتجات معيبة عند استلام البضائع، كيفية التعامل معها؟
1من المستحيل أن تكون البضائع غير جيدة قبل الشحن، لدينا العديد من الفحوصات للتأكد من أن المنتجات لا تمتلك أي مشاكل. ثم، إذا حدث ذلك، سوف نتحمل المسؤولية.
2أولا: لماذا سيحدث هذا، كيف يحدث، وكيفية السيطرة عليه في المستقبل؛ سيتم توفير جدول للتحقق.
3ثانياً: ناقش الحلول
4وأخيراً: سوف نتحمل جميع الرسوم في حالة إرجاع وتغيير البضائع أو لأي خسارة تسببت بها.
س: كيف تضمن حقوق سلعي؟
ج: سيتم ترتيب الطلب تمامًا كما هو مطلوب ، وسوف نتحقق مرتين من التعبئة والكمية قبل التسليم. أيضًا ، سنأخذ صورًا للبضائع الخاصة بك إذا لزم الأمر أو كان ذلك ضروريًا.
س: أي دفعات يمكن قبولها:
1شروط الدفع يمكن أن تكون مرنة اعتمادا على الكمية والمنتجات.
2عادة، للعملاء الجدد، ونحن نفضل 100% T / T قبل الشحن أو 30% T / T مقدما قبل الشحن.
