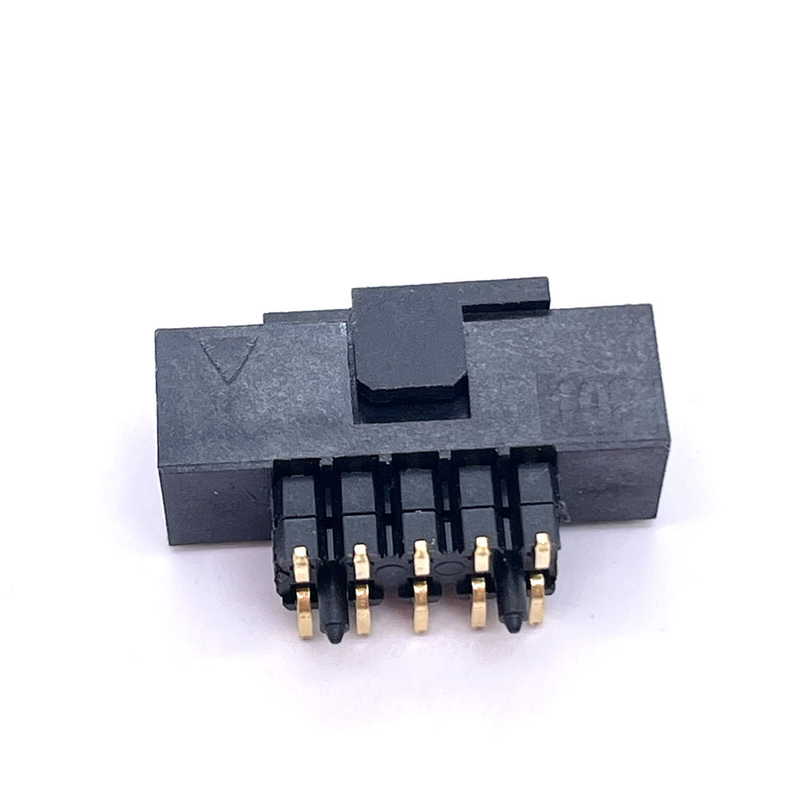

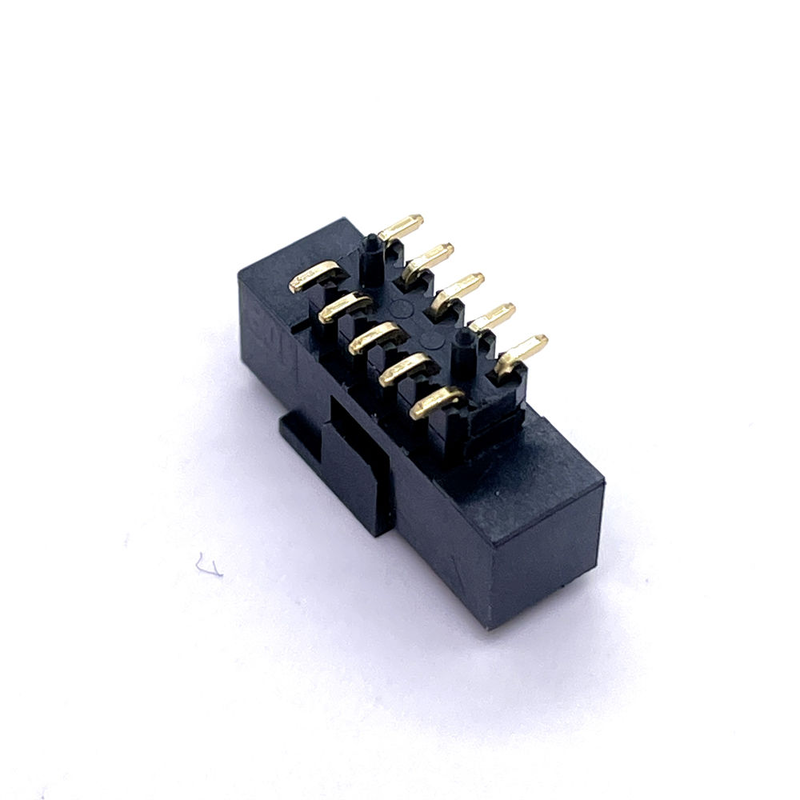

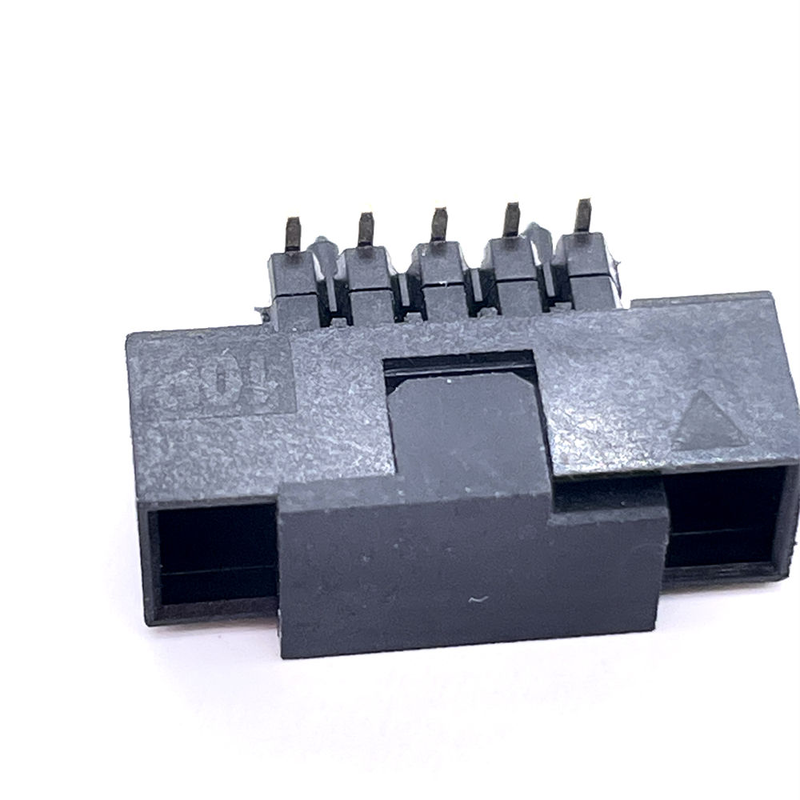

2.0 ملم الصفيحة الزاوية اليمنى الصندوق رأس & Ejector رأس ربط PCB للإضاءة LED

أبرز

✅ مجموعة متنوعة من التخصيصات: التثبيت المباشر / الزاوية اليمنى / SMT ؛ ارتفاع المقصورة البلاستيكية القابل للتخصيص لمختلف مساحات تعبئة و غطاء PCB
✅ SMT جاهزة للاختيار والمكان: غطاء امتصاص اختياري لمعدات التثبيت الآلي
✅ تتوفر عبوات الشريط والفوط / الأنابيب ، متوافقة مباشرة مع خطوط التجميع SMT
✅ مادة اتصال نحاسية ، نقل إشارة مستقر لأنظمة الإضاءة LED
✅ غطاء المظلة المستقطب ، مكافحة عدم التزاوج ، منع ثني الدبوس أثناء التجميع
✅ متوافق مع RoHS و UL94 V-0 ، مناسبة لمشاريع الإضاءة LED الداخلية والخارجية

وصف المنتج

التوافق والإشارات المتقاطعة

ملاحظة: تحقق دائما من عدد الدبوسات، وتوجيه التثبيت، وارتفاع السكن والطلاء قبل استبدال قطرة في.0 ملم رأس الصندوق & رأس المخرج يمكن أن تكون بديلا فعالا من حيث التكلفة لمجموعات العلامات التجارية الرئيسية:

• متوافق مع TE، Molex، JAE 2.0 ملم مساحة محاطة سلسلة رأس الطلقات للضوء المضيء والإشارة.
• يدعم تعديل البصمة حسب الطلب لتتناسب مع PCB الموجودة للعميل لاستبدالها مباشرة.
• تجنب الوقت الطويل لشركة OEM (12-20 أسبوعًا) مع الحفاظ على التوافق الميكانيكي والكهربائي.

أرسل لنا رقم جزء منافسك، وسنؤكد حل مطابق لك.

خصائص المنتج

1. الحجرة المغطاة بنوع الصندوق تحمي أقلام النحاس من الأضرار المادية أثناء الإنتاج والنقل
2. تصميم قفل القذف لضمان قفل كابل الشريط ، وسهولة إطلاق الكابلات للصيانة
3. خيارات التثبيت المتعددة (مستقيمة / الزاوية اليمنى / SMT) حل مساحة محدودة في الخزانة / تخطيط PCB
4. ارتفاع البلاستيك القابل للتخصيص لتناسب متطلبات فجوة الحجرة المختلفة
5. غطاء امتصاص اختياري لمتغير SMT ، يدعم السرعة العالية للاختيار والتعيين التلقائي
6. مفتاح الاستقطاب يمنع التزاوج العكسي ، مما يقلل من معدل فشل التجميع في الموقع
7. التحكم الصارم في الأبعاد للتزاوج المتسق مع كابلات الشريط المسطحة IDC القياسية 2.0 مم

ميزة المنتج

🔹 تخصيص المهندس: ارتفاع المقصورة، وطول ذيل الدبوس، يمكن تعديل مواصفات الطلاء وفقًا لرسم PCB الخاص بك
🔹 تعبئة سهلة التجميع: شريط ولفل لخط SMT ؛ أنبوب لتجميع نموذج أولي يدوي
🔹 اتصال ثابت بالبرنس ، مقاومة اتصال منخفضة ، موثوق بها لتقنية LED ودورة الإشارة
🔹 أقصر أوقات التنفيذ مقارنة بالعلامات التجارية الشهيرة في الخارج؛ تكلفة مصنعية تنافسية مباشرة لمشاريع الإضاءة الجماعية
🔹 التفتيش الكهربائي والقياسي الكامل قبل الشحن
🔹 دعم التطوير المخصص القائم على الرسومات لتصميمات وحدات LED غير القياسية

التطبيق

• معدات إضاءة LED: وحدات عرض LED ، لوحات تحكم الشريط LED ، أضواء لوحة LED ، لوحات السائق
• وحدات تحكم الإضاءة الذكية
• إشارات LED الداخلية والخارجية
• ربط إشارات التحكم الصناعية
• إلكترونيات المستهلكات ربط الكابل من الـ PCB إلى الكابل المسطح
• الأسلاك الداخلية لأجهزة إنترنت الأشياء الذكية

طريقة التعبئة

1. الشريط والفكرة: للنسخة SMT مع غطاء فراغ. التغذية المباشرة إلى آلة التقط والوضع الآلية، مناسبة للإنتاج الضخم.
2. أنبوب (تعبئة الأنابيب): لعينات THT المستقيمة / الزاوية اليمنى وأوامر الدفعات الصغيرة ، إدخال يدوي أو تجميع شبه تلقائي.

يرجى تحديد متطلبات التعبئة عند وضع الطلب.

وقت التنفيذ

• العينات: 3 أيام عمل للمنتجات القياسية
• طلبات الإنتاج بالجملة: 1-3 أسابيع (يعتمد على عدد الدبابيس، والطلاء ونوع التعبئة؛ تحتاج الأجزاء المعدلة حسب الطلب إلى وقت إضافي)

شهادة المصنع والخدمة المخصصة

• الشهادات: RoHS، REACH، UL-94V-0 شهادة المواد
• سياسة العينة:دعم العينات المجانية / تسليم العينات السريعللتقييم الهندسي
• MOQ: أجزاء قياسية MOQ منخفضة ؛ MOQ الهيكل المخصص عند تقييم المشروع
• النطاق المخصص: ارتفاع العازل، وضعية العقدة الفارغة، طول العقدة، سمك الصفائح، شكل التثبيت، محلول التعبئة الخاصة
• الخدمة: توفير الرسومات، ملفات 2D / 3D، تقرير الاختبار لمراجعة المشروع الخاص بك

دليل اختيار المهندس (نصائح المهندس)

1. تأكيد التراجع: تأكيد التراجع 2.0 ملم، هيكل صفين.
2. حدد نوع التثبيت: مستقيم / الزاوية اليمنى 90 ° / SMT (إذا كان SMT مطلوبًا ، تأكد ما إذا كان هناك حاجة إلى غطاء امتصاص للاختيار والوضع).
3. تأكيد رقم الـ (بين): تطابق مع عدد مواقع كابلات الـ (آي دي سي) المسطحة.
4. ارتفاع السكن: اختر ارتفاعًا قياسيًا أو أرسل الرسم لارتفاع بلاستيك مخصص.
5. اختيار الطلاء: طلاء القصدير للإشارة العامة ؛ فلاش الذهبية لبيئة العمل عالية الاهتزاز / طويلة العمر.
6. اختيار التعبئة: شريط و لفائف لإنتاج SMT الآلي؛ أنبوب لنموذج مختبر و تجميع يدوي.
7. أرسل لنا بصمة PCB أو رقم جزء منافس؛ فريق الهندسة لدينا سوف تؤكد حل مطابق.

تذكير الاستفسار: يرجى مشاركة عدد الدبابيس، وأسلوب التثبيت، ومتطلبات التعبئة والتغليف والتطبيق المستهدف عند إرسال الاستفسار.
