اسم العلامة التجارية:
XTKCONN
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
رأس أنثى
أبرز
✅ خيارات مخصصة مرنة: تركيب مستقيم / زاوية مستقيمة / SMT ؛ ارتفاع غطاء بلاستيكي قابل للتخصيص
✅ مدمجة في غطاء حقيقي لجمع SMT الآلي بالكامل
✅ التعبئة القياسية من الشريط والفكرة، متوافقة مباشرة مع آلات SMT لتحديد المكان
✅ IP67 مقاومة للماء، ومحسّنة للطاقة الشمسية والبيئة القاسية اتصال PCB
✅ اتصال النحاس، إشارة مستقرة ونقل الطاقة، صف مزدوج 2×30-البين 60-وضع التكوين
وصف المنتج
| البند | المواصفات |
|---|---|
| الارتفاع | 2.54 مم (0.100 بوصة) |
| عدد الدبوسات | 60P (2×30 صفين) |
| التيار المسموح به | 3A لكل اتصال |
| الجهد القياسي | 250 فولت AC/DC |
| مقاومة الاتصال | ≤20 مΩ |
| مقاومة العزل | ≥ 1000 MΩ |
| مقاومة الجهد | 500 فولت AC لمدة دقيقة واحدة |
| دورات التزاوج | ≥500 دورة |
الأداء الميكانيكي
| البند | المواصفات |
|---|---|
| نوع التثبيت | SMT الزاوية المستقيمة 90° |
| درجة الحماية | IP67 (الحالة المزدوجة) |
| قوة الإدراج / الانسحاب | تم ضبط التطبيقات لتصميم 2 × 30 دبوسًا لعدد دبوس عالي |
| قبعة الاختيار والوضع | الغطاء الفعلي المقدم لاستلام فوهات SMT |
البيئة واللحام
| البند | المواصفات |
|---|---|
| مواد الاتصال | النحاس |
| طلاء الارتباط | قاعدة النيكل + الذهب / القصدير (يمكن تخصيصها) |
| غطاء عازل | حرارة البلاستيك عالية الحرارة UL94V-0 |
| درجة حرارة العمل | -40 °C ~ +105 °C |
| ملف تعديل التدفق | درجة الحرارة القصوى 260 درجة مئوية، صمود 10 ثوانٍ كحد أقصى؛ تجنب التعرض لدرجات الحرارة العالية لفترة طويلة لمنع تشوه الغطاء |
| الامتثال | متوافقة مع RoHS-2 ، REACH |
لمعلومات المهندسين فقط ؛ تحقق دائمًا من تصنيف البصمة و IP قبل إطلاق PCB
ملاحظة: يرجى إرسال رقم قطعة OEM المستهدف ، يمكننا توفير تأكيد مرجعية دقيقة ومقارنة الرسم.
خصائص المنتج
ميزة المنتج

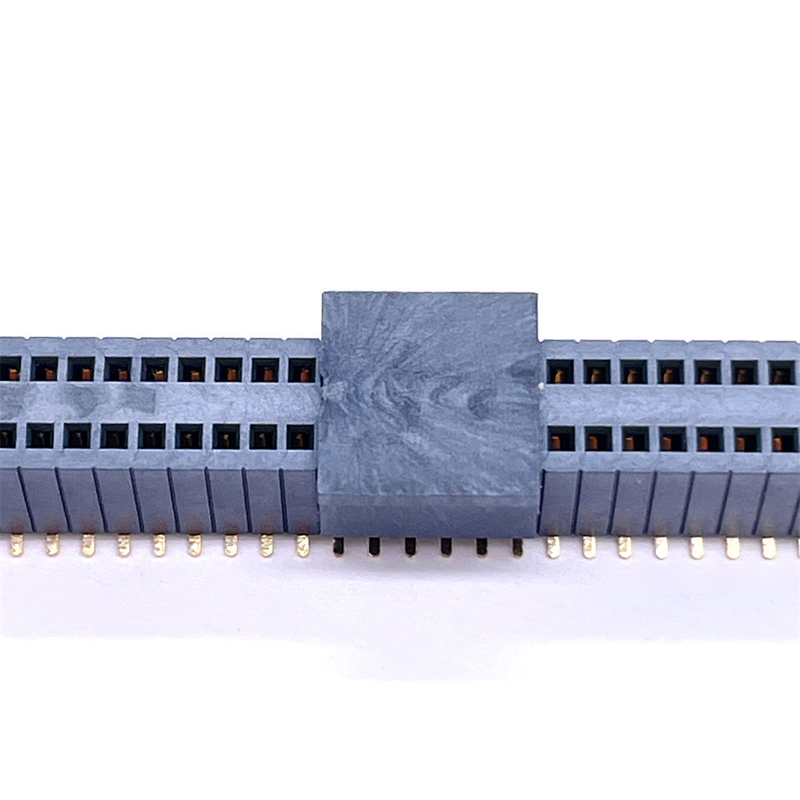

🔹 حل نقطة الألم: العديد من رؤوس SMT الإناث 2.54 ملم تستخدم تصميم قبعة مزيفة مما يسبب اختراق؛ لدينا قبعة حقيقية يحسن من إنتاجية SMT
🔹 القدرة على مقاومة المياه IP67 ؛ معظم رؤوس 2.54 مم الشائعة في السوق ليس لها درجة مقاومة للمياه
🔹 تخصيص مرن دون تكلفة هندسية مرتفعة غير متكررة للطلبات المتوسطة الحجم
🔹 جاهز للشريط والفكرة، وتذهب الأجزاء مباشرة إلى جهاز تغذية SMT، لا يلزم التعامل اليدوي الثانوي
🔹 التوافق الصارم من دفعة إلى أخرى للإنتاج الضوئي والصناعي لـ PCB
التطبيق
مهم: حدد نوع التعبئة بوضوح عند تقديم الاستفسار، التعبئة تحدد توافق خط SMT الخاص بك.
شهادة المصنع والخدمة المخصصة
دليل اختيار المهندس (نصائح المهندس)
الأسئلة الشائعة
س: هل يمكنني الحصول على بعض العينات؟
ج: نعم، بعض العينات مجانية.
س: من الذي يجب علي الاتصال به إذا كان لدي سؤال فني؟
ج: لدينا فريق من ممثلي المبيعات الفنية ذوي الخبرة في المنزل. هم على استعداد للإجابة على أي أسئلة قد يكون لديك ومساعدتك في مشروعك.
س: إذا كانت المنتجات معيبة عند استلام البضائع، كيفية التعامل معها؟
1من المستحيل أن تكون البضائع غير جيدة قبل الشحن، لدينا العديد من الفحوصات للتأكد من أن المنتجات لا تمتلك أي مشاكل. ثم، إذا حدث ذلك، سوف نتحمل المسؤولية.
2أولا: لماذا حدث هذا، كيف يحدث، وكيفية السيطرة عليه في المستقبل؛ سيتم توفير جدول لمراجعتك.
3ثانياً: ناقش الحلول
4وأخيراً: سوف نتحمل جميع الرسوم في حالة إرجاع وتغيير البضائع أو لأي خسارة تسببت بها.
س: كيف تضمن حقوق سلعي؟
ج: سيتم ترتيب الطلب تمامًا كما هو مطلوب ، وسوف نتحقق مرتين من التعبئة والكمية قبل التسليم. أيضًا ، سنأخذ صورًا للبضائع الخاصة بك إذا لزم الأمر أو كان ذلك ضروريًا.
س: أي دفعات يمكن قبولها:
1شروط الدفع يمكن أن تكون مرنة اعتمادا على الكمية والمنتجات.
2عادة، للعملاء الجدد، ونحن نفضل 100% T / T قبل الشحن أو 30% T / T مقدما قبل الشحن.
