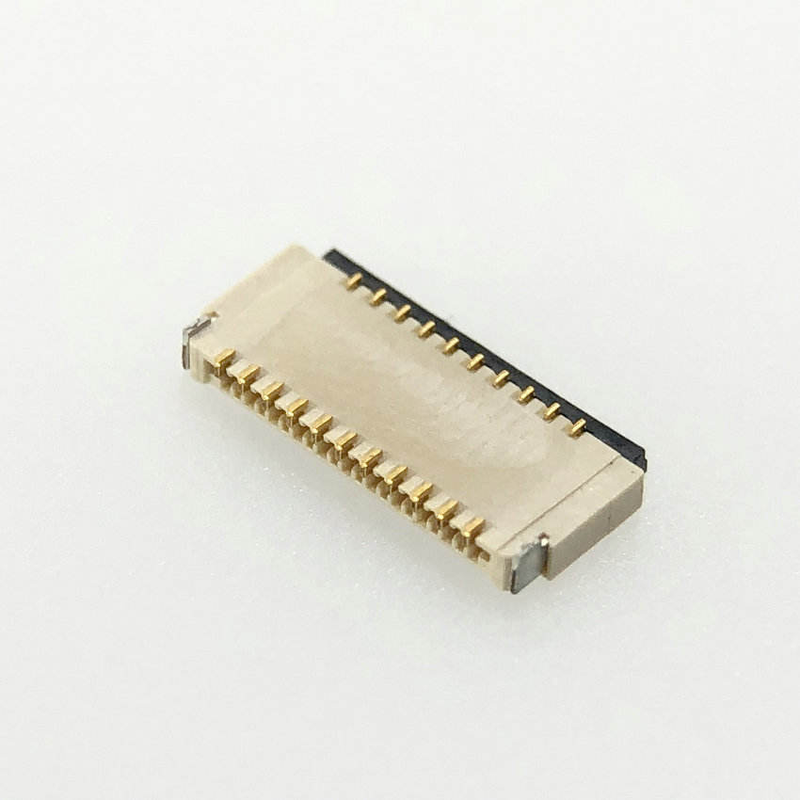

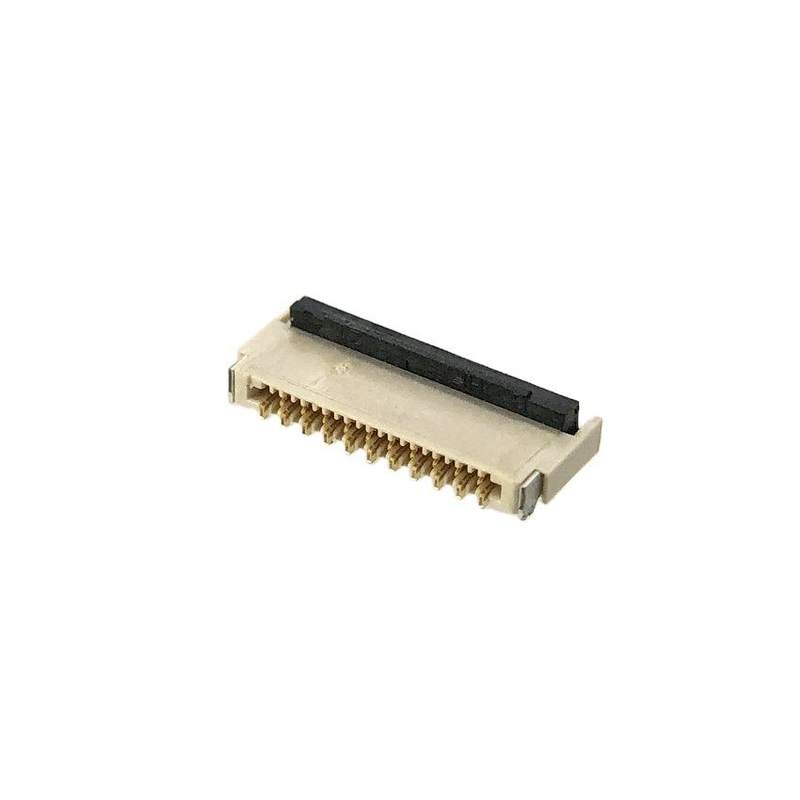

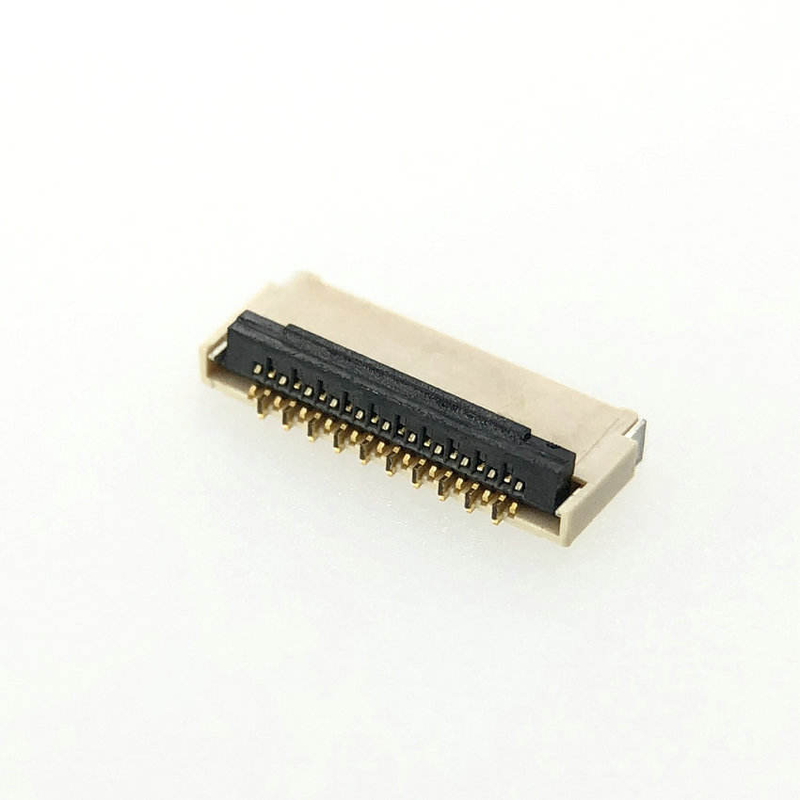

موصل FFC FPC بمسافة 0.3 مم 9 17 21 25 31 35 -61 دبوس مزدوج الجانب SMT بزاوية قائمة بارتفاع 0.9 مم

أبرز المنتجات

موصل FFC/FPC SMT بزاوية قائمة بمسافة 0.3 مم وتلامس مزدوج الجانب،ارتفاع مدمج فائق الانخفاض 0.9 مم، يدعم مشغل قفل ZIF / Non-ZIF مع ردود فعل لمسية قوية. اجتاز اختبار اهتزاز صارم متعدد المحاور، مقاومة تلامس مستقرة تحت الصدمات والاهتزازات، يتجنب انقطاع الإشارة المتقطع. خيارات متعددة الدبابيس: 9-17-21-25-31-35-61P. غلاف LCP UL94-V0 مقاوم لدرجات الحرارة العالية، تلامسات مزدوجة الجانب مطلية بالذهب، متوافق مع RoHS، لتوصيل لوحات PCB عالية الكثافة وذات مظهر نحيف.

.

المواصفات الفنية الكاملة

المواصفات الكهربائية

معلمات الأداء الميكانيكي

المواد والطلاء / البيئة واللحام

نظائر دولية رئيسية متوافقة / بديلة

بديل مباشر ميكانيكي وكهربائي للسلسلة الرئيسية:

• Hirose: سلسلة FH26 / FH35
• JAE: سلسلة FB8 / FL2
• Molex: سلسلة 54809 / 501912
• Kyocera سلسلة 6844

ميزات المنتج

• مسافة 0.3 مم دقيقة، تصميم تلامس مزدوج الجانب بزاوية قائمة، عدد دبابيس متعدد: 9/17/21/25/31/35/61P
• ارتفاع مدمج فائق النحافة 0.9 مم، مثالي لقيود ميكانيكية المنتجات ذات الشكل النحيف
• مشغل قلاب ZIF / Non-ZIF اختياري؛ ردود فعل قفل واضحة تمنع سحب FPC عن طريق الخطأ
• هيكل تلامس زنبركي مزدوج الجانب، أداء ممتاز ضد الاهتزاز والصدمات، يحافظ على نقل إشارة مستقر
• عازل مقاوم لدرجات الحرارة العالية LCP UL94-V0، متوافق مع عملية إعادة التدفق SMT القياسية الخالية من الرصاص
• منطقة تلامس مطلية بالذهب، مقاومة تلامس منخفضة، مضاد للأكسدة لعمر خدمة طويل الأمد
• إنهاء SMT مزدوج الجانب، بصمة مدمجة؛ لا توجد منطقة توجيه مقيدة أسفل الموصل لتخطيط PCB مرن
• يناسب كابلات FPC/FFC المسطحة القياسية بسماكة 0.2 مم
• متوافق مع RoHS؛ عدد دبابيس قابل للتخصيص، سمك الطلاء، إصدار المشغل عند الطلب

المزيد من الأنواع للمرجع:

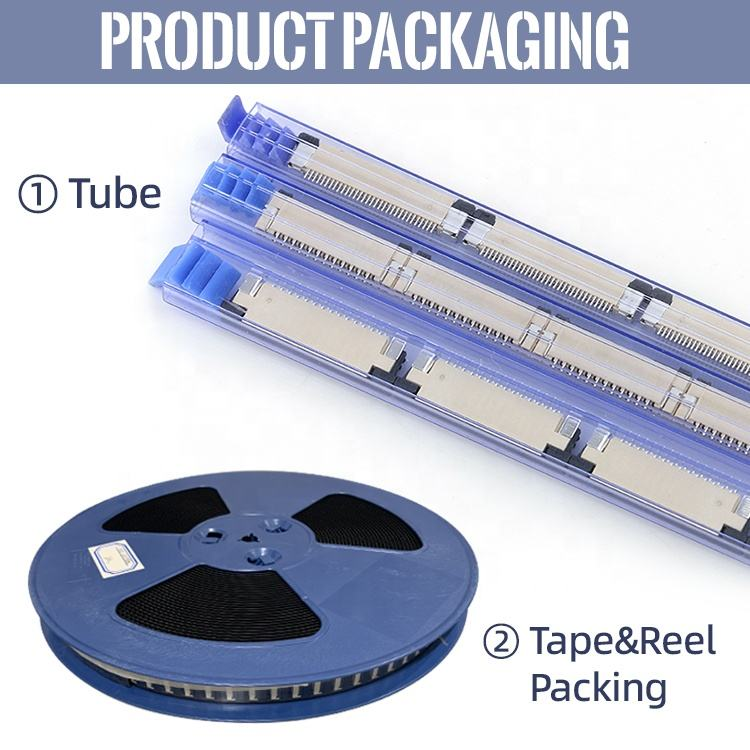

طريقة التعبئة

• بكرة (شريط وشريط): تعبئة قياسية بشريط محفور، متوافقة تمامًا مع IEC 60286-3، متوافقة مباشرة مع آلات الانتقاء والمكان الآلية SMT، لتجميع SMT بكميات كبيرة.
• تعبئة الأنبوب: متاحة عند الطلب الخاص، بشكل أساسي لتجميع النماذج الأولية اليدوية؛ لا يمكن استخدامها لوضع SMT الآلي.

شهادات المصنع والخدمة المخصصة

• الشهادات: متوافق مع RoHS؛ مختبر داخلي لاختبارات الاهتزاز، الصدمات الحرارية، وموثوقية دورات التزاوج
• سياسة العينات: دعم عينات مجانية / تسليم سريع للعينات
• الحد الأدنى للطلب: 1000 قطعة للأجزاء القياسية؛ الأجزاء المخصصة تخضع لتقييم الرسم
• التخصيص: تعديل عدد الدبابيس، سمك طلاء الذهب، نوع المشغل، إضافة مفتاح استقطاب؛ مواصفات شريط وبكرة مخصصة
• المهلة الزمنية: عينات 3 أيام عمل؛ طلبات الإنتاج الضخم 1-3 أسابيع حسب كمية الطلب

الأسئلة الشائعة

1. هل يمكنني الحصول على طلب عينة؟
نعم، نرحب بطلبات العينات للاختبار والتحقق من الجودة. العينات المختلطة مقبولة.

2. هل يمكنك صنع منتجاتك حسب طلبنا؟
نعم، يمكن تخصيص مواصفات المنتجات إذا كان بإمكانك تلبية الحد الأدنى للطلب.

3. كيف تضمن جودة منتجاتك؟
1) نعد بأنه في غضون 30 يومًا من مشاكل الجودة، سنقدم لك إرجاعًا.

2) كشف صارم أثناء الإنتاج.

3) فحص عينات صارم للمنتجات قبل الشحن، ويتم ضمان تغليف منتج سليم.

4. ما هي شهادات منتجاتنا؟
ISO9001 وبعض شهادات ROHS الأخرى.

5. كم من الوقت يمكنني الحصول على البضائع؟
معظم البضائع متوفرة في المخزون؛ وقت التسليم حوالي 1-5 أيام بعد استلام الدفعة. بالنسبة للمتطلبات المخصصة، سيكون الوقت أطول قليلاً، كما أكدنا.

6. ما نوع الخدمات اللوجستية التي تستخدمونها للتسليم؟
نقوم بشكل أساسي بتسليم البضائع عن طريق DHL، UPS، FEDEX، EMS، وغيرها من خدمات التوصيل السريع. سنختار الخدمات اللوجستية الأكثر فعالية من حيث التكلفة للعملاء. كما ندعم استلام البضائع من قبل وكيل الشحن الخاص بك.

7. لماذا يجب أن تشتري منا؟
لدينا 16 عامًا من الخبرة في الصناعة. لقد تعاونا مع آلاف الشركات. جودة المنتج موثوقة.

8. ما هي المنتجات التي تبيعها شركتك بشكل أساسي؟
تشمل المنتجات الرئيسية لشركتنا موصلات FFC/FPC / موصلات Wafer / موصلات بطاقات SIM / موصلات بطاقات الذاكرة / موصلات USB / موصلات Type C / موصلات HDMI / سلسلة RJ45 / موصلات B to B وموصلات Pin header وما إلى ذلك.
