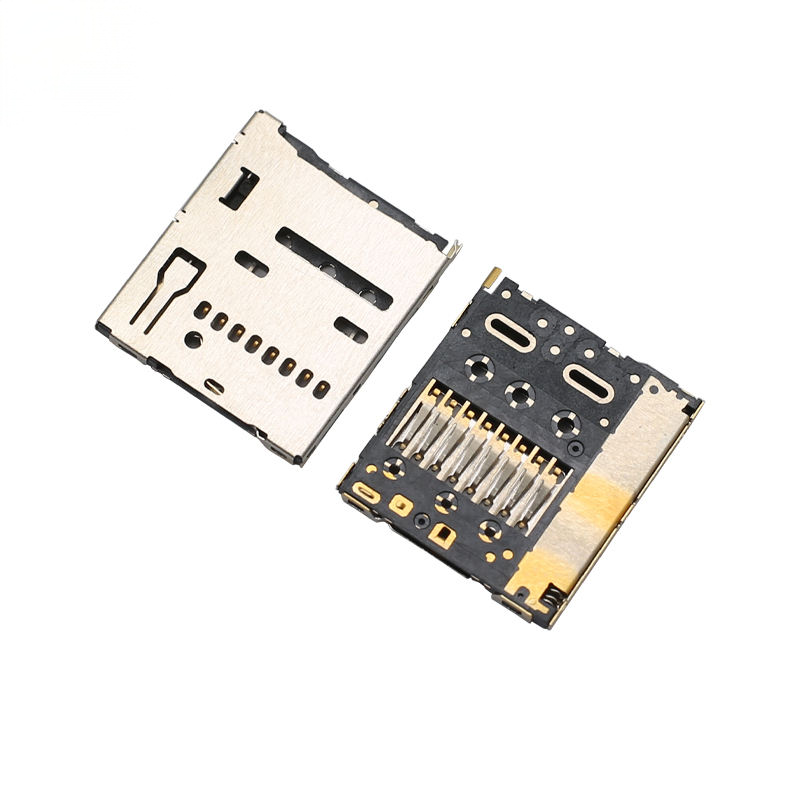

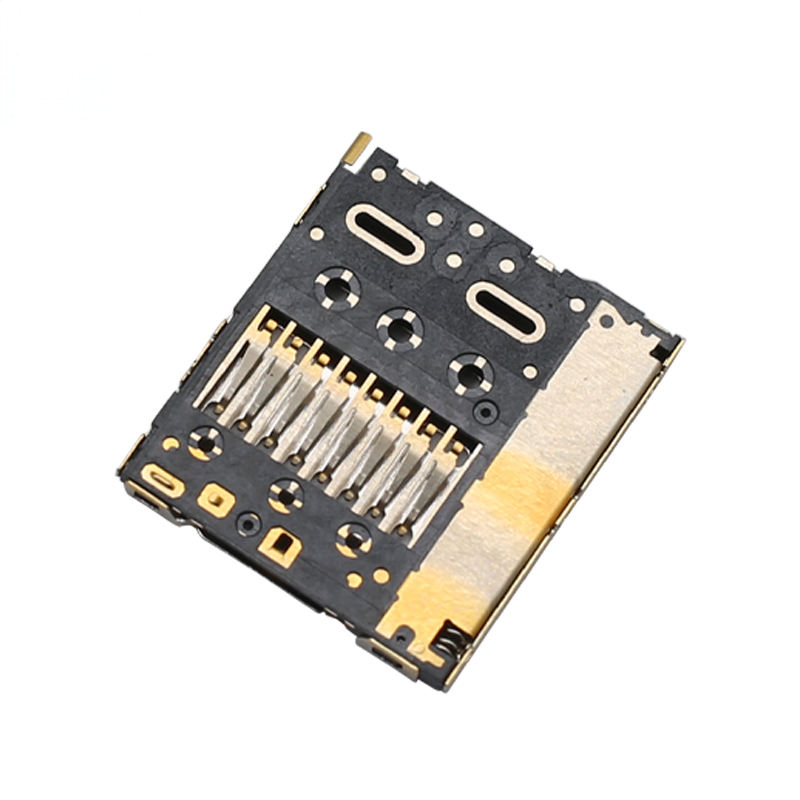

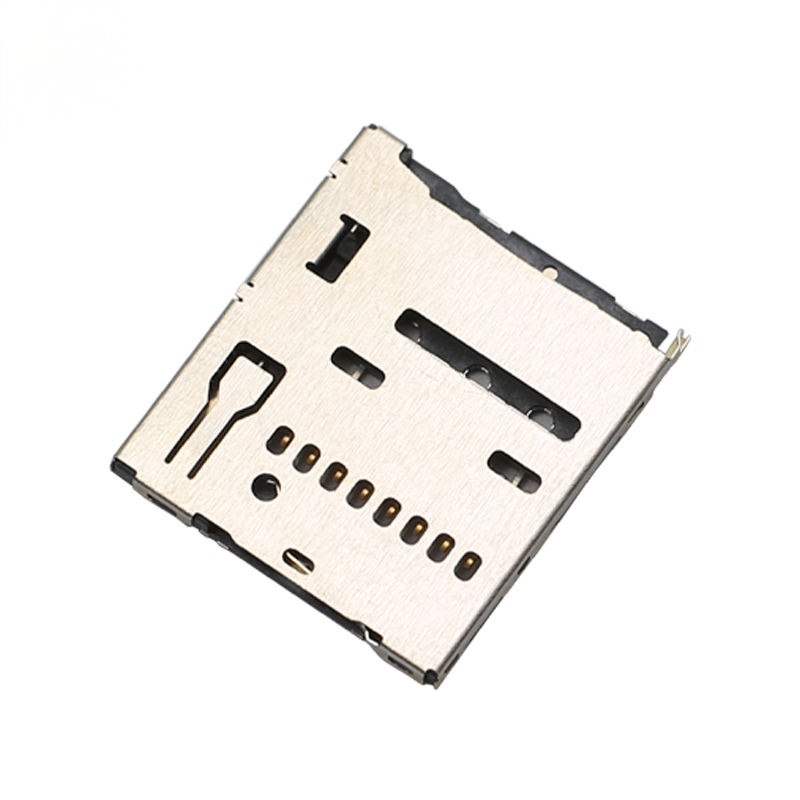

استبدال موصل بطاقة Micro SD من نوع Push Push JAE ST11S008V4HR2000 وفتحة بطاقة TF للهاتف والكاميرا - للوحة الدوائر المطبوعة

تسليط الضوء

✅ استبدال مباشر من دبوس إلى دبوس لـ JAE ST11S008V4HR2000 سلسلة ST11-H
✅ آلية دفع-دفع ذاتية الإخراج بارتفاع منخفض جدًا يبلغ 1.25 مم، تركيب سطحي SMT
✅ مفتاح مدمج للكشف عن البطاقة (مغلق عادةً) لاستشعار إدخال البطاقة
✅ مسافة بين نقاط التلامس 1.10 مم، 8 دبابيس إشارة + 2 دبابيس مفتاح؛ يدعم نقل UHS-I Micro-SD عالي السرعة
✅ غلاف درع من الفولاذ المقاوم للصدأ مع تثبيت متعدد النقاط لقمع التداخل الكهرومغناطيسي ومنع الفك أثناء إعادة اللحام
✅ غلاف LCP UL94V-0 عالي الحرارة، طلاء تلامس ذهبي-نيكل، عمر افتراضي 5000 دورة اقتران
✅ متوافق مع RoHS، Low-Halogen، REACH SVHC؛ تغليف قياسي بشريط محفور على بكرة 2000 قطعة

المواصفات الفنية

المعلمات الميكانيكية العامة

خصائص المواد والكهرباء

إرشادات البيئة واللحام

ميزات المنتج

• تشغيل الدفع-الدفع ذاتي الإخراج: ادفع للداخل للقفل، ادفع مرة أخرى لفترة وجيزة لإخراج بطاقة TF؛ شوط إخراج 3.4 مم لإزالة البطاقة بسهولة
• مفتاح مدمج للكشف عن البطاقة (مغلق عادةً)، إشارة بالأجهزة للكشف عن وجود البطاقة
• مسافة 1.10 مم، 8 نقاط تلامس إشارة بالإضافة إلى 2 نقطة تلامس مفتاح الكشف
• إنهاء التركيب السطحي SMT؛ تمنع ألسنة التثبيت المعدنية المتعددة المكون من الطفو في فرن إعادة التدفق
• ارتفاع إجمالي 1.25 مم، بصمة مدمجة لتصميم حاويات رفيعة
• غلاف درع من الفولاذ المقاوم للصدأ، درع فعال للتداخل الكهرومغناطيسي للإلكترونيات المحمولة
• غلاف LCP UL94V-0 عالي الحرارة، مستقر تحت ملف إعادة تدفق SMT القياسي
• نقاط تلامس من برونز الفوسفور مع طلاء اقتران ذهبي فوق نيكل، طلاء قصدير فلاش على أطراف لوحة الدوائر المطبوعة لسهولة اللحام
• تغليف شريط محفور على بكرة لخطوط تجميع SMT الآلية عالية السرعة
•

مزايا المنتج

1. استبدال مباشر حقيقي: بصمة وتعيين دبابيس مطابق تمامًا لـ JAE ST11S008V4HR2000، إعادة استخدام تخطيط لوحة الدوائر المطبوعة الحالي، إلغاء تكاليف إعادة تصميم اللوحة وتأخير المشروع.
2. موثوقية ميكانيكية للدفع-الدفع: هيكل مدمج مضاد للبروز، أداء مستقر تحت الاهتزاز للأجهزة المحمولة.
3. مفتاح كشف البطاقة بالأجهزة: إشارة الكشف (مغلق عادةً) تمكن وحدة التحكم الدقيقة المضيفة من التعرف على إدخال/إزالة البطاقة، ودعم منطق التوصيل الساخن.
4. مناسب للإنتاج الضخم: مخالب التثبيت متعددة النقاط تمنع الانحراف/الطفو أثناء إعادة تدفق SMT؛ تغليف البكرة يناسب آلات الانتقاء والوضع عالية السرعة.
5. غلاف فولاذي مقاوم للتداخل الكهرومغناطيسي: يقمع التداخل الكهرومغناطيسي للكاميرات، وأجهزة إنترنت الأشياء المحمولة، والمعدات المحمولة باليد.
6. بديل فعال من حيث التكلفة: تقليل تكلفة قائمة المواد مقارنة بمكون JAE الأصلي مع الحفاظ على التكافؤ الكهربائي والميكانيكي الكامل.

خدمتنا

2. قدرة إنتاج كافية---حل مشاكل الطلبات الكبيرة لك
3. تخصيص احترافي---تقديم خدمة شاملة للموصلات
4. حل المشاكل---جميع مشاكل الإنتاج سنحلها لك قبل الشحن
5. تسليم سريع---تقديم حلول تسليم متعددة لتوفير تكاليف اللوجستيات

صناعات التطبيق

• كاميرات الحركة، كاميرات لوحة القيادة، أجهزة التسجيل التي يتم ارتداؤها على الجسم
• الأدوات المحمولة باليد ومحطات الأطراف الصناعية المحمولة
• طائرات بدون طيار، عقد مستشعرات إنترنت الأشياء المدمجة، أجهزة قابلة للارتداء ذكية
• كاميرات أمنية صغيرة، معدات تسجيل فيديو محمولة
• إلكترونيات محمولة استهلاكية، لوحات تحكم مدمجة مدمجة
