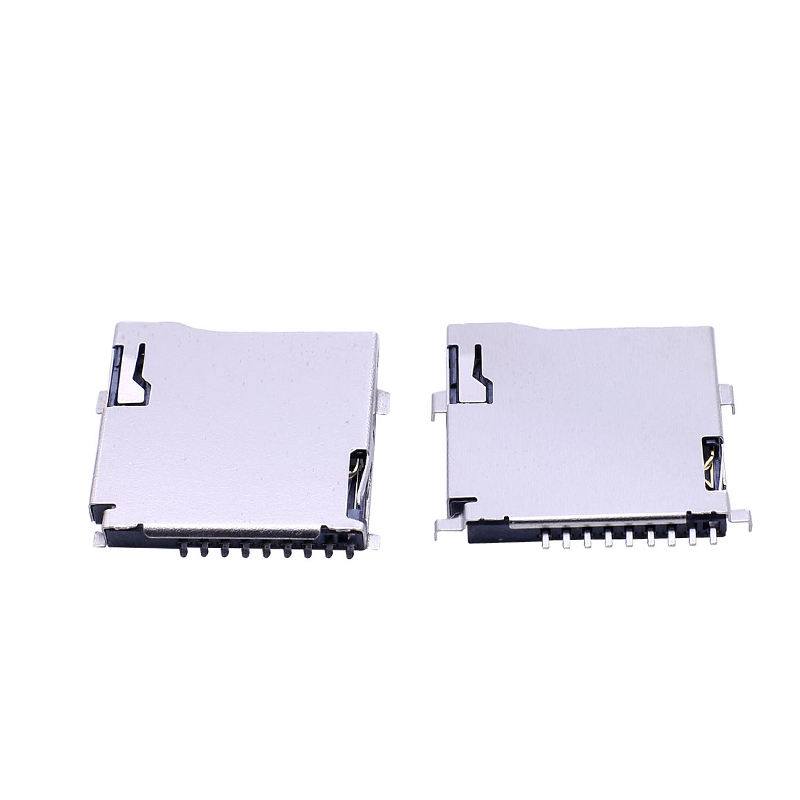

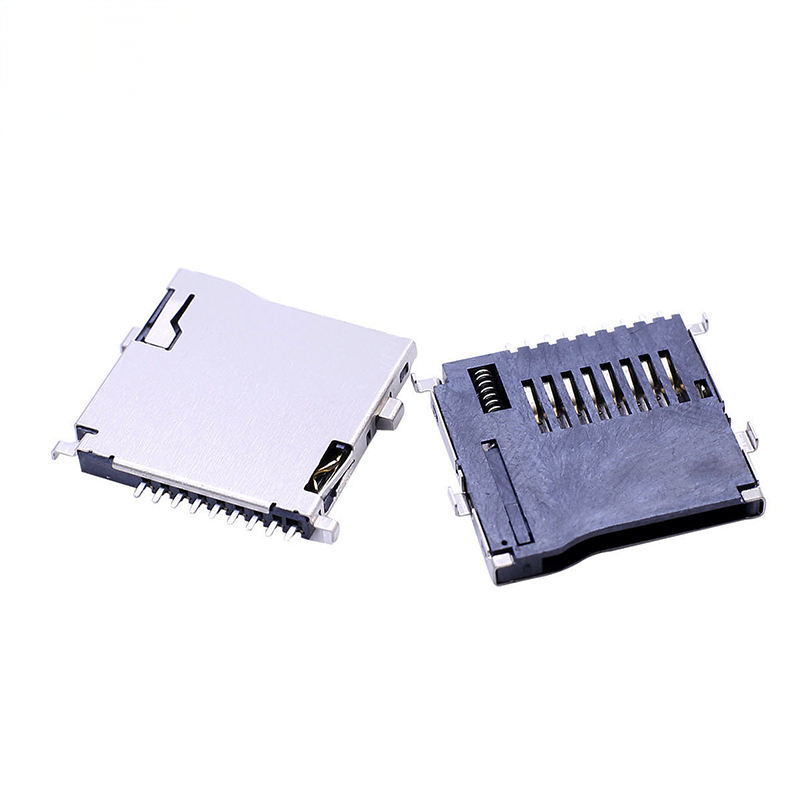

موصل بطاقة Micro SD من سلسلة DM3 بـ 9 دبابيس، نوع Push-Push SMT T-Flash مع غلاف خارجي ملحوم من الفولاذ المقاوم للصدأ لتطبيقات لوحات الدوائر المطبوعة

تسليط الضوء

بديل مباشر لسلسلة Hirose DM3، آلية دفع-دفع ذاتية الإخراج بـ 9 دبابيس
غلاف خارجي ملحوم من الفولاذ المقاوم للصدأ SUS304، تحسين حماية EMI وأداء التأريض للوحة الدوائر المطبوعة
تصميم SMT للتركيب السطحي، مفتاح اكتشاف البطاقة مدمج لتغذية إشارة إدخال البطاقة
مسافة بين نقاط التلامس 1.10 ملم، يدعم نقل السرعة العالية لبطاقات micro-SD / T-Flash UHS-I
عمر ميكانيكي يصل إلى 5000 دورة توصيل، غلاف LCP عالي الحرارة لعمليات إعادة اللحام القياسية
متوافق مع RoHS و Low-Halogen، تغليف شريط على بكرة للإنتاج الضخم عالي السرعة بتقنية SMT

المواصفات الفنية

المعلمات الميكانيكية العامة

خصائص المواد والكهرباء

إرشادات البيئة واللحام

ميزات المنتج

• آلية قفل وإخراج بالدفع: تشغيل بيد واحدة؛ قفل بالدفع، إخراج بالزنبرك بالدفع مرة أخرى؛ يمنع سقوط البطاقة عن طريق الخطأ تحت الاهتزاز
• نقاط تلامس 9 دبابيس، مسافة 1.10 ملم، مفتاح اكتشاف بطاقة مدمج (خرج إشارة عادي)
• غلاف خارجي ملحوم من الفولاذ المقاوم للصدأ SUS304، نقاط لحام أرضية متعددة لحماية مستقرة من EMI
• إنهاء تركيب سطحي SMT مع مخالب تثبيت لوحة الدوائر المطبوعة، مضاد للطفو أثناء لحام إعادة اللحام
• غلاف LCP عالي الحرارة UL94V-0، متوافق مع ملف تعريف إعادة اللحام SMT القياسي
• نقاط تلامس من البرونز الفوسفوري مع طلاء ذهب-نيكل؛ أطراف لوحة الدوائر المطبوعة مطلية بالقصدير لقابلية لحام جيدة
• يدعم بطاقات الذاكرة microSD، microSDHC، microSDXC UHS-I
• تعبئة شريط محفور على بكرة لخطوط تجميع SMT الآلية

مزايا المنتج

1. توافق البصمة: متوافق دبوسًا بدبوس مع سلسلة Hirose DM3، إعادة استخدام نمط لوحة الدوائر المطبوعة الأصلي، لا حاجة لإعادة تصميم لوحة الدوائر المطبوعة، تقصير دورة التحقق من المشروع.
2. غلاف SUS ملحوم خارجيًا: نقاط لحام أرضية متعددة تعزز تأثير حماية EMI؛ أداء أفضل ضد التداخل مقارنة بالإصدارات ذات الغلاف الملحوم داخليًا، مثالي للدوائر الصناعية الصاخبة.
3. آلية قفل بالدفع لمنع السقوط: قفل ميكانيكي مستقر تحت الاهتزاز والصدمات، تجنب إخراج البطاقة عن طريق الخطأ للأجهزة المنشورة ميدانيًا.
4. مفتاح اكتشاف بطاقة مدمج: إشارة إدخال بطاقة على مستوى الأجهزة للكشف بواسطة MCU؛ لا حاجة لدائرة خارجية إضافية.
5. مناسب للإنتاج الضخم: مخالب التثبيت تمنع طفو المكون أثناء إعادة اللحام؛ تعبئة البكرة تناسب تجميع SMT عالي السرعة.
6. تكيف بيئي واسع: نطاق درجة حرارة صناعية -40~+85 درجة مئوية، أداء مستقر للأجهزة الخارجية والمحمولة والمدمجة.

خدمتنا

2. قدرة إنتاج كافية---حل مشكلة الطلبات الكبيرة لك
3. تخصيص احترافي---تقديم خدمة شاملة للموصلات
4. حل المشاكل---جميع مشاكل الإنتاج سنحلها لك قبل الشحن
5. تسليم سريع---تقديم حلول تسليم متعددة لتوفير تكاليف اللوجستيات

صناعات التطبيق

• وحدات التحكم الصناعية المدمجة، بوابات إنترنت الأشياء، أجهزة استشعار تسجيل البيانات
• كاميرات المراقبة الأمنية، وحدات طرفية مسجلة الفيديو الرقمية، كاميرات لوحة القيادة ومعدات طرفية للمركبات
• طائرات بدون طيار، أجهزة قياس واختبار محمولة، محطات صناعية محمولة
• أجهزة المنزل الذكي، وحدات الحوسبة الطرفية، أجهزة طبية محمولة
• معدات قابلة للارتداء، محطات نقاط بيع محمولة
