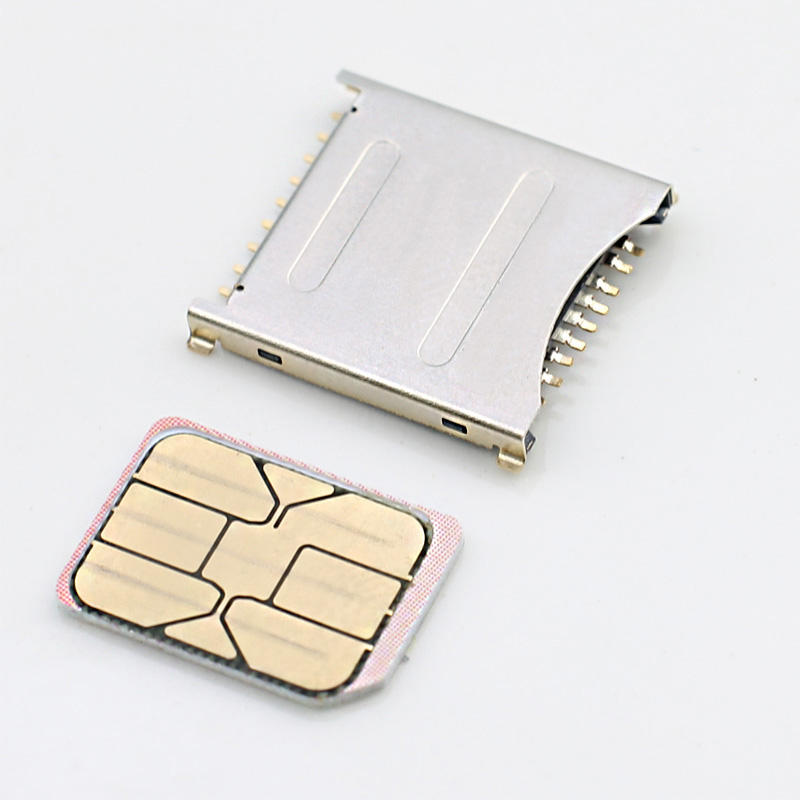

موصل بطاقة 19 سنًا 3 في 1 Micro SD / UHS-II / UFS | ارتفاع SMT 1.6 مم | غلاف من الفولاذ المقاوم للصدأ

تسليط الضوء

✅ مقبس مدمج 19 سنًا 3 في 1: يدعم UFS / UHS-II Micro SD / UHS-I Micro SD متوافق مع الإصدارات السابقة في بصمة واحدة

✅ تصميم SMT سطحي التركيب بارتفاع تكديس منخفض للغاية 1.6 مم لعلب الأجهزة النحيفة

✅ غلاف درع من الفولاذ المقاوم للصدأ لقمع EMI ومنع التشوه الميكانيكي

✅ نقاط اتصال مطلية بالذهب والنيكل، سلامة إشارة عالية السرعة مستقرة لـ UHS-II حتى 312 ميجابايت/ثانية

✅ مخالب تثبيت PCB مدمجة، مضادة للطفو أثناء لحام إعادة التدفق

✅ متوافق مع RoHS، Low-Halogen؛ تغليف شريط على بكرة لإنتاج SMT بكميات كبيرة

✅ آلية إخراج بالدفع والسحب مع مفتاح اكتشاف بطاقة مدمج

المواصفات الفنية

المعلمات الميكانيكية العامة

خصائص المواد والكهرباء

إرشادات البيئة واللحام

ميزات المنتج

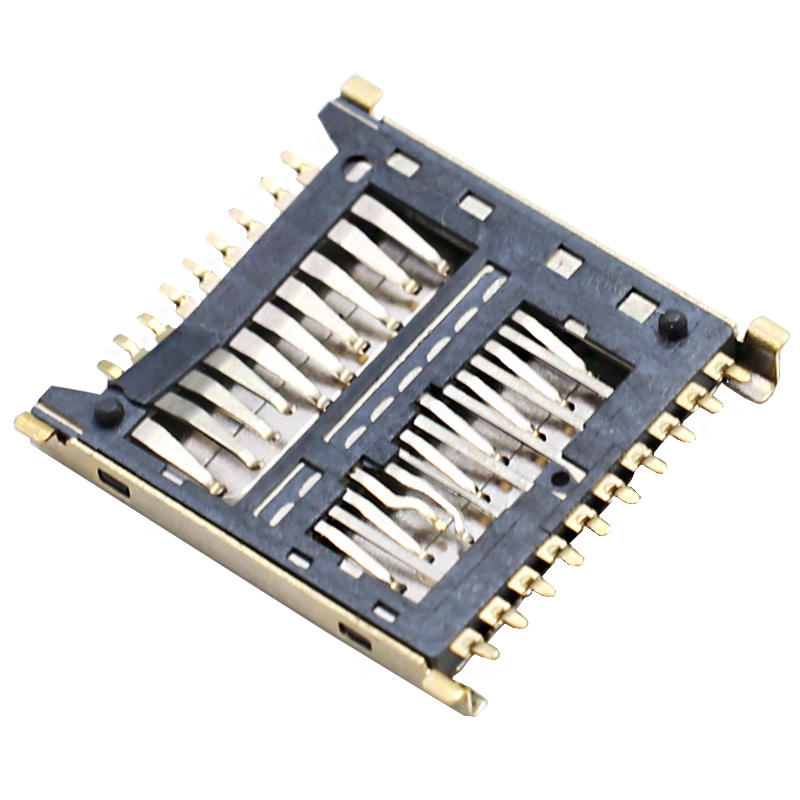

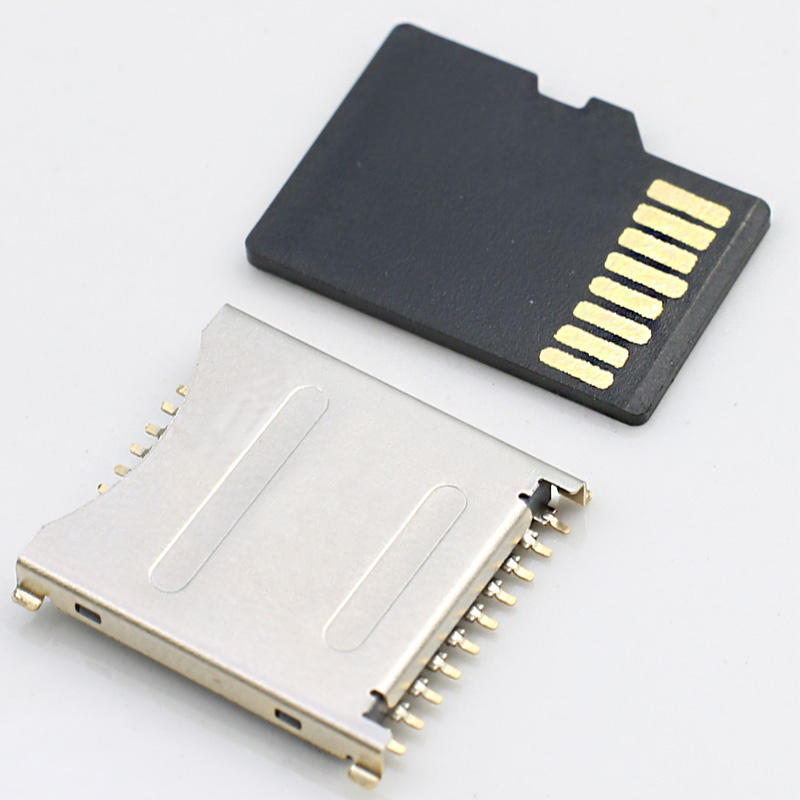

• تصميم 19 سنًا الكل في واحد: يقبل بطاقة UFS، بطاقة UHS-II Micro SD، متوافق مع الإصدارات السابقة مع بطاقة UHS-I Micro SD
• آلية إخراج بالدفع والسحب: قفل بضغطة واحدة / إخراج بضغطة واحدة، بدون غطاء مفصلي
• إنهاء تركيب سطحي SMT؛ مخالب تثبيت مزدوجة مدمجة لمنع إزاحة المكون في إعادة التدفق
• ارتفاع تكديس إجمالي نحيف 1.6 مم، مُحسَّن لعلب المنتجات ذات المظهر النحيف

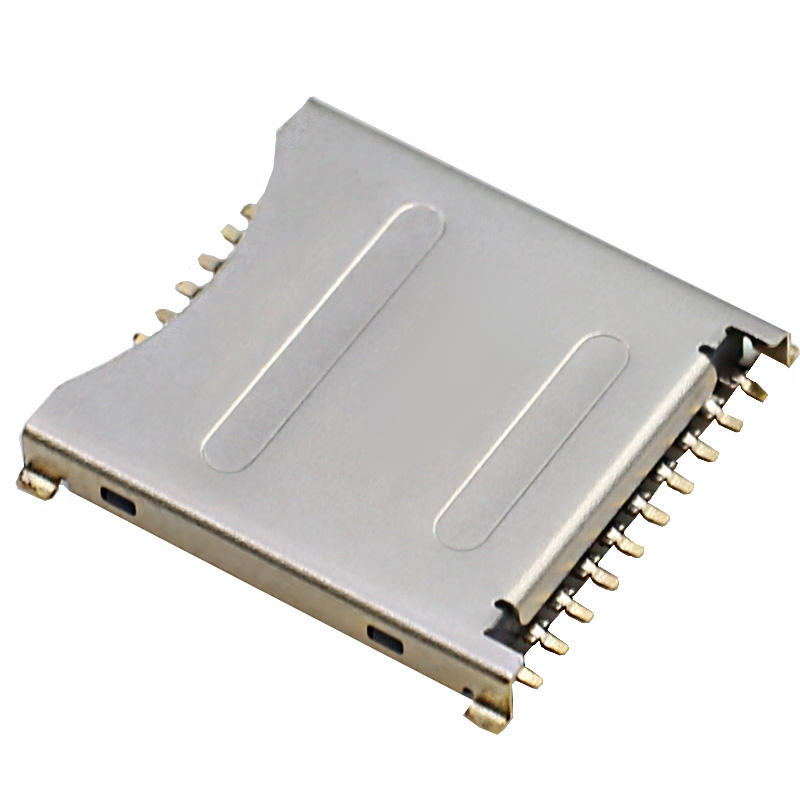

• غلاف درع من الفولاذ المقاوم للصدأ: حماية EMI، حماية ميكانيكية ضد الالتواء والسقوط
• غلاف LCP عالي الحرارة UL94V-0، يطابق ملف تعريف إعادة التدفق القياسي JEDEC
• شريط تلامس من سبيكة النحاس مع طلاء تلامس ذهب ونيكل؛ أطراف SMT مطلية بالقصدير لقابلية لحام جيدة
• مفتاح اكتشاف بطاقة بالأجهزة متضمن لإشارة اكتشاف وجود البطاقة
• تعبئة شريط محفور على بكرة لخطوط تجميع SMT الآلية

مزايا المنتج

1. دعم متعدد المعايير في مقبس واحد: استبدال مقبسين منفصلين (UFS + Micro SD)، تقليص بصمة PCB، خفض تكلفة قائمة المواد وأعباء التخطيط.
2. ملف تعريف منخفض للغاية 1.6 مم: يناسب الأجهزة المحمولة النحيفة حيث يكون خلوص الارتفاع محدودًا للغاية.
3. غلاف مدمج من الفولاذ المقاوم للصدأ لـ EMI: يقمع تداخل الإشارة عالية السرعة، يحسن سلامة إشارة UHS-II للقراءة والكتابة عالية السرعة.
4. قابلية تصنيع SMT موثوقة: تمنع مخالب التثبيت الطفو/الإزاحة أثناء إعادة التدفق؛ تتوافق تعبئة البكرة مع آلات الالتقاط والوضع عالية السرعة.
5. مفتاح اكتشاف بطاقة بالأجهزة: يوفر إشارة إدخال/إخراج في الوقت الفعلي، يقلل من استهلاك طاقة الاستقصاء من جانب المضيف وتعقيد البرامج الثابتة.
6. نطاق درجة حرارة صناعي واسع -40 ~ +85 درجة مئوية: مناسب لمشاريع المستهلكين والمشاريع المدمجة الخارجية/الصناعية.
7. التوافق مع الإصدارات السابقة: يعمل مع بطاقات UHS-I Micro SD القديمة، ويتجنب مخاطر توافق المخزون للمنتجات النهائية.

خدمتنا

2. قدرة إنتاج كافية---حل مشكلات الطلبات الكبيرة لك
3. تخصيص احترافي---تقديم خدمة شاملة للموصلات
4. حل المشكلات---جميع مشاكل الإنتاج سنحلها لك قبل الشحن
5. تسليم سريع---تقديم حلول توصيل متعددة لتوفير تكاليف اللوجستيات

صناعات التطبيق

• محطات صناعية محمولة، أجهزة تسجيل بيانات
• بوابات إنترنت الأشياء، أجهزة تحكم مدمجة ذكية
• كاميرات الحركة، أجهزة تسجيل الفيديو المحمولة
• طائرات بدون طيار، معدات اختبار وقياس محمولة
• أجهزة طبية محمولة، أجهزة تشخيص محمولة
• نقاط بيع ذكية، أجهزة مسح محمولة
• أجهزة مدمجة صغيرة تتطلب تخزينًا قابلاً للإزالة متعدد التنسيقات
