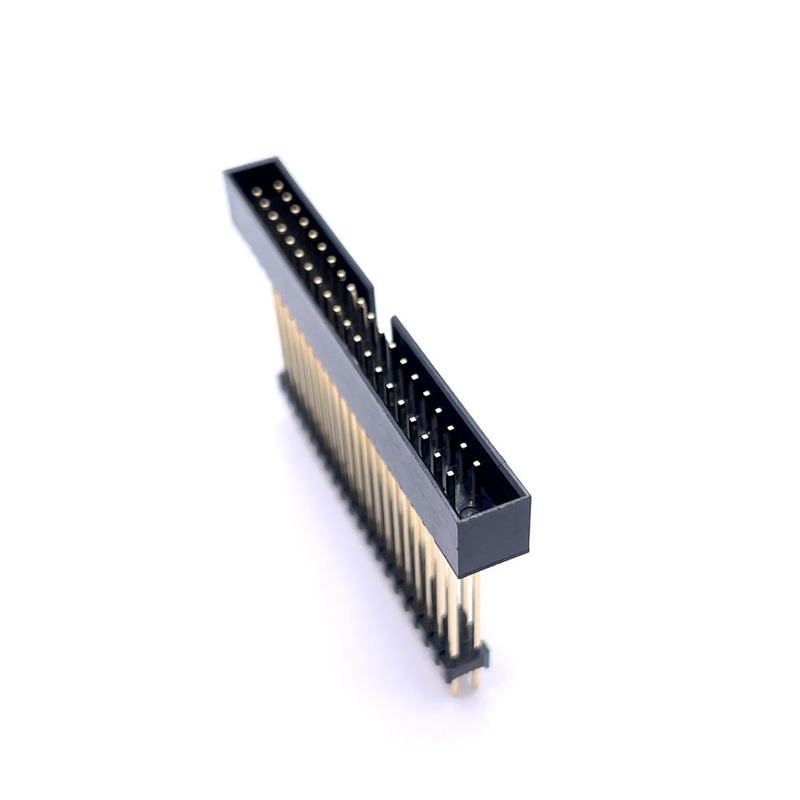

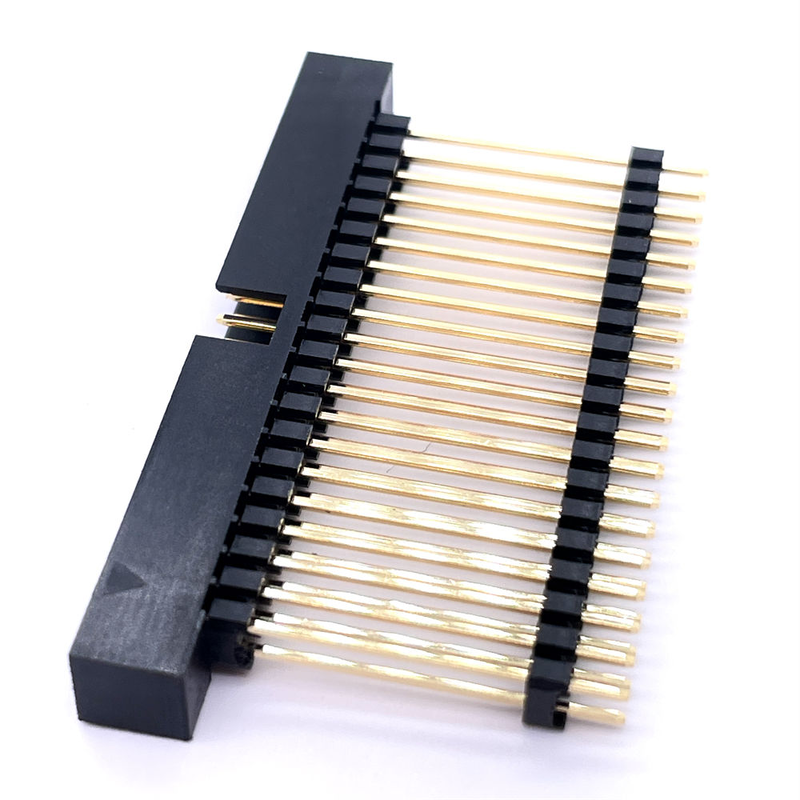

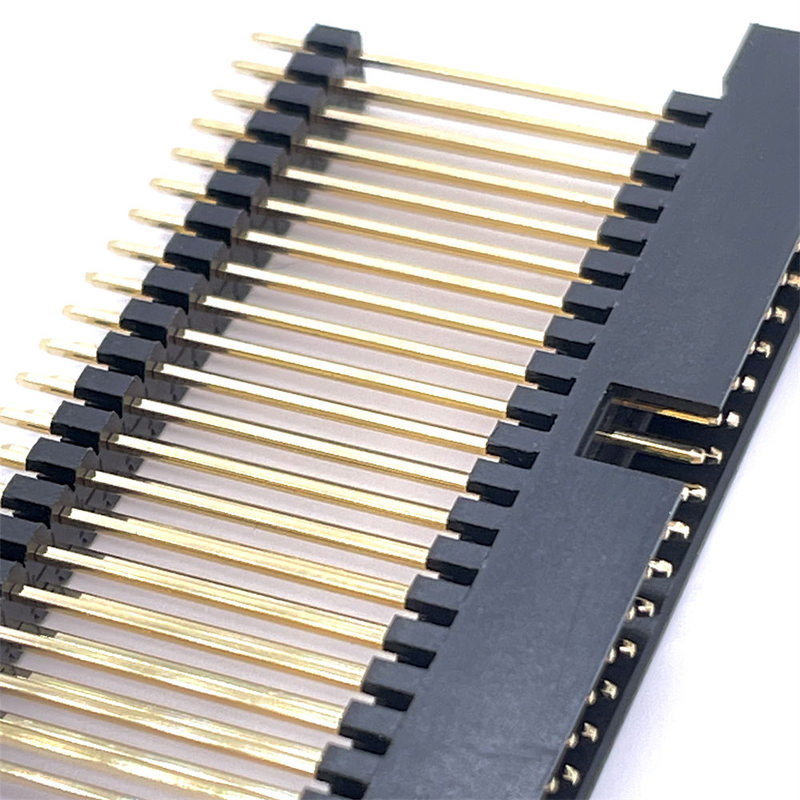

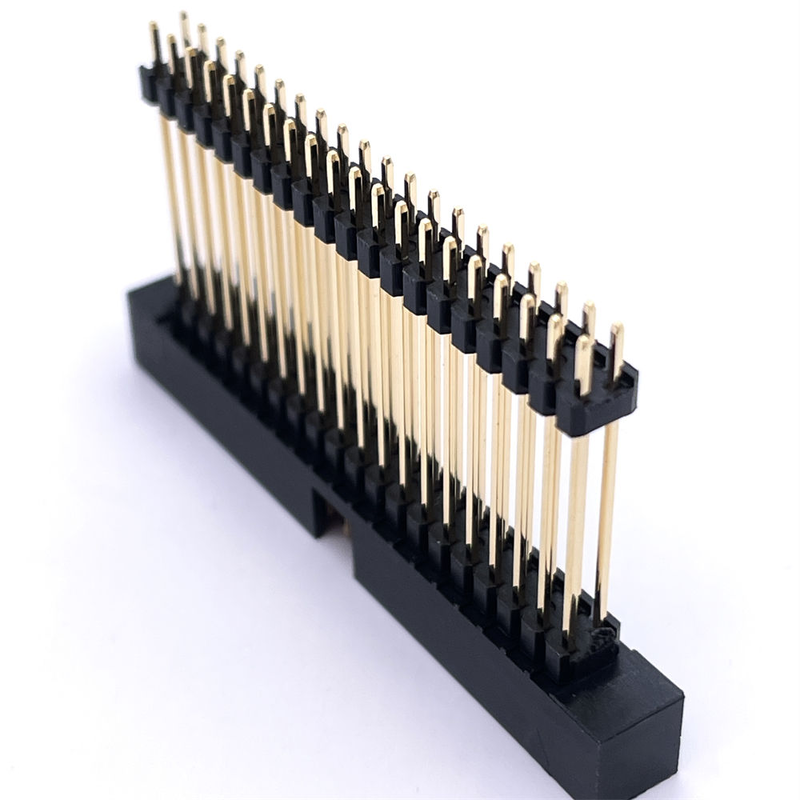

2.0mm رأس الصندوق H5.65 2x20p مستقيم صف مزدوج المصفوفة بالذهبية مخصصة عالية الجودة علبة الصندوق

أبرز

• تخصيص متعدد الأشكال مدعوم: نهاية مستقيمة / زاوية مستقيمة / SMT ؛ ارتفاع عازل بلاستيكي مخصص متاح
• قبعة SMT الاختيارية ، متوافقة تمامًا مع خط التجميع الآلي لشرطة Tape & Reel
• 2مسافة 0.0 ملم، صفين 2 × 20P، رأس مربع مغطى، جهات الاتصال المطلية بالذهب لنقل إشارة مستقرة
• متوافق مع RoHS ، مادة اتصال فوسفور برونزية عالية الجودة ، عمر دورة التزاوج الطويلة
• تمديد مرن لعدد الدبابيس: 2 × 2P ~ 2 × 40P عند الطلب

وصف المنتج

الإشارات المتقاطعة واستبدال البديل

استبدال ميكانيكي وكهربائي مباشر للسلسلة الرئيسية للعلامة التجارية الدولية 2.0 ملم الصف الثنائي.

ملاحظة: الرجاء التحقق من دقة إبرة العازل، وارتفاع العازل H5.65، وسمك الصفحة المنسقة مع ورقة البيانات الأصلية الخاصة بك قبل التصميم. يعمل كبديل لموازي Molex / TE / JAE 2.0 ملم سلسلة رؤوس الصناديق الملفوفة؛ تطبيق مخصص متاح إذا كان مشروعك يتطلب تعديلات طفيفة.

ميزة المنتج

1. يمنع الغطاء المغطى من نوع الصندوق عدم التزاوج ، يحمي الدبابيس من الأضرار المادية أثناء التجميع
2. الاتصالات الفوسفور-النحاس الحفاظ على قوة الربيع مستقرة تحت الاهتزاز وتقلبات درجة الحرارة
3. منطقة الاتصال المطبقة بالذهب تقلل من مقاومة الاتصال وتمنع الأكسدة من أجل الموثوقية على المدى الطويل
4. خيارات الإنهاء المتعددة (مستقيمة / زاوية مستقيمة / SMT) تتكيف مع متطلبات تخطيط PCB المتنوعة
5. الغطاء الاختياري للاختيار والمكان للتركيب الآلي عالي السرعة SMT
6. ارتفاع العازل المخصص، وكمية الدبوس، وسمك الصفائح لمتطلبات محددة للمشروع

ميزة المنتج

• التوريد المباشر من المصنع، والاتساق الأبعاد مستقرة؛ 100٪ التفتيش QC داخلية قبل الشحن
• يدعم تعبئة الشريط والفكرة ، وإدخالها مباشرة إلى آلة SMT الاختيار والمكان دون التعامل اليدوي الثانوي
• تخصيص سريع لمتطلبات الارتفاع غير القياسية / عدد الدبابيس / التصفية
• بديل فعال من حيث التكلفة لأجزاء العلامات التجارية المستوردة دون التضحية بالأداء الكهربائي الميكانيكي
• متوافق مع RoHS ، مناسبة للمشاريع الصناعية والطبية والمستهلكة

التطبيق

• لوحات التحكم الصناعية ووحدات الأنظمة المدمجة
• معدات الاتصال، واجهات نقل الإشارات
• الاتصالات الداخلية للمعدات الطبية
• معدات وقياس
• إلكترونيات الاستهلاك، وحدات إمدادات الطاقة
• معدات التشغيل الآلي PCBA

طريقة التعبئة

1. أنبوب (تغليف الأنابيب): أنبوب مضاد للستاتيكية، للنموذج الأولي، واللقطات الصغيرة والتجميع اليدوي؛ غير مناسب لآلات SMT التلقائية
2. الشريط والفكرة: الشريط والفكرة القياسية EIA‐481، مع غطاء اختياري للشريط والفكرة. جاهز للشحن المباشر على معدات الشريط والفكرة الآلية SMT للإنتاج الجماعي.

يرجى تحديد نوع التعبئة المطلوبة عند وضع الطلب.

وقت التنفيذ

• العينات: 3 أيام عمل
• أوامر الإنتاج الضخم: 1-3 أسابيع (تحت ضوء تعقيدات التخصيص ومخزون المواد)

شهادة المصنع والخدمة المخصصة

• الشهادات: UL94V-0، RoHS، REACH
• سياسة العينات: العينات المجانية المتاحة، إنتاج العينات السريع
• MOQ: MOQ منخفضة للمنتجات القياسية ؛ قطع قطع مخصصة تخضع لمتطلبات الأدوات
• الخدمة المخصصة: تعديل عدد الدبابيس، تعديل ارتفاع العازل، تغيير نوع الإنهاء، ضبط سمك الصفائح، متطلبات التعبئة الخاصة.

دليل اختيار العملاء

1. تأكيد الأبعاد الحرجة: القفز 2.0 ملم، ارتفاع الجسم H5.65 ملم، صفين 2 × 20P قبل التصميم
2. حدد نوع الإنهاء: THT مستقيم / زاوية مستقيمة / SMT وفقًا لمجموعة PCB الخاصة بك
3. تأكيد مواصفات الطلاء: سمك الطلاء بالذهب لسيناريوهات عالية الموثوقية؛ طلاء القصدير لمشاريع المستهلك الحساسة للتكلفة
4. اختيار التعبئة والتغليف: اختر الشريط والرول إذا كان خط الإنتاج الخاص بك يستخدم SMT الآلي الاختيار والمكان؛ حدد الأنبوب لنموذج مختبر والجميع اليدوي
5. التحقق من جزء التزاوج: التحقق المزدوج من بصمة رابط التزاوج والتركيب الميكانيكي قبل الطلب الجماعي.

تحميل الرسومات 2D / 3D ورقة البيانات عند الطلب لمكتبة PCB الخاصة بك.

الأسئلة الشائعة

س: ما هو MOQ الخاص بك؟

ج: عادة ما تكون مقدار الطلب لدينا 1000 قطعة، ولكننا نقبل كميات الطلب الصغيرة للاختبار.

س: هل يمكنني زيارة مصنعكم؟

ج: مرحبا بكم بزيارة مصنعنا ، وسوف نريك عملية الإنتاج المهنية لدينا. نأمل أن يكون لدينا تعاون طويل الأجل معك.

س: ما هو وقت العينة؟ ما هو وقت التسليم؟

ج: 7 أيام للعينات، و 15-20 يوم للإنتاج الضخم. يعتمد على الكمية.

س: كيف أقوم بفحص سلعي؟

ج: يمكنك التحقق من خلال زيارة المصنع، أو طلب طرف ثالث للتحقق، أو من خلال فحص الصورة.

س: كم تكلفة الشحن إلى بلدي؟

ج: سيتم عرض الشحن من قبل شركة الشحن على أساس الوزن الإجمالي و CBM الخاص بك.

س: كيف أعرف إن كنت ستقوم بإرسال طلبي؟

ج: سيتم إرسال رقم التتبع ((DHL ، UPS ، FedEx ، TNT ، EMS ، إلخ) ، ورقة الشحن الجوية ، أو B / L عن طريق البحر إليك بمجرد شحن البضائع. نحن نتابع التسليم ونبقيك على علم.

س: هل يمكنني صنع منتجات مخصصة؟

 ج: بالتأكيد، فقط أرسل لنا رسمتك أو عينة.
