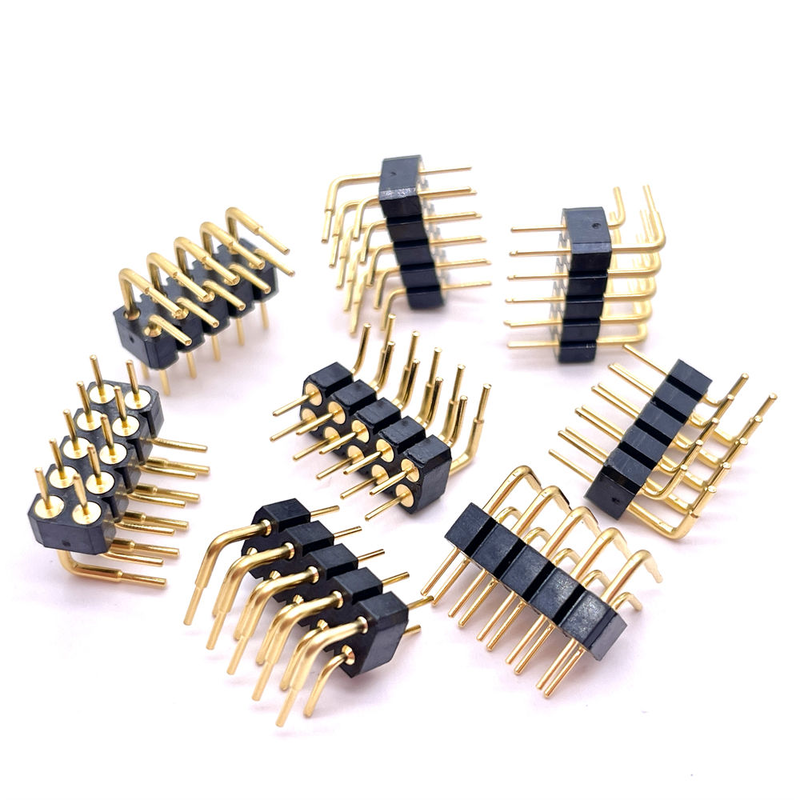

2.54mm Pitch H3.0 الزاوية اليمنى USB Pin Header Connector 10P آلة النحاس الصفوف المزدوجة لPCB 2X5P 3A

2.54mm Pitch H3.0 الزاوية اليمنى USB Pin Header Connector 10P آلة النحاس الصفوف المزدوجة لPCB 2X5P 3A

أبرز

✅ تخصيص عوامل شكل متعددة: التثبيت المستقيم / الزاوية اليمنى / SMT متاح ؛ ارتفاع البلاستيك العازل المخصص عند الطلب

✅ تم تمكين التثبيت الآلي SMT: يدعم قبعة التقاط (قبعة الشفط) للروبوت لالتقاط ووضع

✅ خيارات تعبئة الشريط والفكرة والأنبوب ، جاهزة لخط التجميع SMT

✅ الاتصالات المصنعة بدقة من النحاس ، المصنفة 3A ، 2 × 5P (10-pin) ، 2.54 مم ، ارتفاع عازل H3.0

✅ متوافقة مع RoHS ، و UL94V- 0 المباني ، خيارات طبقة متعددة

✅ دعم العينات المجانية، إنتاج العينات السريع

وصف المنتج

الإشارات المتقاطعة واستبدال البديل

ملاحظة: تحقق من البصمة والأبعاد قبل استبدالها؛ أرسل لنا رقم الجزء المستهدف للتحقق من 1 إلى 1.

• قابلة للتبادل مع سلسلة Molex KK254 ، TE AMPMODU 2.54mm صف مزدوج رأس دبوس الزاوية المستقيمة ، JAE ما يعادل 2.54 pitch 2 × 5P سلسلة رأس الزاوية المستقيمة
• يطابق عيار ديبونت الإناث علبة المقبس لUSB وboard-to-board الاتصال
• طول دبوس مخصص / ارتفاع البلاستيك لتناسب بصمة العلامة التجارية الأصلية الخاصة بك

ميزة المنتج

1. إبر نحاسية عالية الدقة ، اتصال مستقر ، مقاومة اتصال منخفضة
2. أشكال التثبيت المتعددة: مستقيمة / زاوية مستقيمة / SMT ، ارتفاع بلاستيكي قابلة للتخصيص لتصميم PCB المتراكم
3. غطاء امتصاص ذو قدرة SMT متاح ، يتناسب مع روبوت الاختيار والمكان الآلي
4. يدعم تغليف الأنبوب / الشريط والفكرة لتدفقات عمل الإنتاج المختلفة
5. عازل مقاوم للنار UL94V-0 ، أداء مستقر في نطاق درجة حرارة واسع
6. خيارات طلاء متعددة (القصدير / الذهب الانتقائي) لتوازن متطلبات التكلفة ومكافحة الأكسدة

ميزة المنتج

1. الصداقة للتصنيع: الشريط والرول جاهز ، تغذية مباشرة إلى خط التجميع SMT ، لا حاجة إلى إعادة تعبئة يدوية ثانوية
2. مرونة عالية: لا تغيير تخطيط PCB الخاص بك ؛ ضبط طول دبوس / ارتفاع البلاستيك من خلال تخصيص
3. بديل فعال من حيث التكلفة لـ Molex / TE / JAE ، نفس الأداء الميكانيكي الكهربائي ، وقت قيادة أقصر
4. مراقبة الجودة الصارمة لتحديد عمودية الدبوس وتسامح الأبعاد ؛ تجنب التراجع في اللحام وخطر اتصال ضعيف
5. العينات المجانية المتاحة، التحقق من صحة النموذج الأولي السريع للتحقق المسبق من المهندسين

التطبيق

• ربط بين أقراص PCB الداخلية المتعلقة بـ USB
• لوحة تحكم صناعية، وحدة إنترنت الأشياء، لوحة استشعار
• إلكترونيات المستهلك، جهاز مضمن، لوحة تطوير
• أداة ومقياس، وحدة إمدادات الطاقة
• المعدات المساعدة الطبية، ومعدات الاتصال

طريقة التعبئة

1. تعبئة الأنابيب: للتجميع اليدوي / النموذج الأولي للشرائح الصغيرة ؛ غير مناسبة لـ SMT الذاتية للاختيار والمكان
2. الشريط والرول (مع غطاء التقاط): متوافق مباشرة مع آلة التقط والوضع الآلية SMT ، يفضل الإنتاج الجماعي ؛ يمكن أن يتبع حجم رول متطلبات العميل (7 بوصة / 13 بوصة وما إلى ذلك)

تذكير المهندس: إذا كنت بحاجة إلى إنتاج SMT التلقائي، يرجى تحديد صراحة ¢ شريط و ريل مع Cap امتصاص ¢ عند وضع الطلب.

وقت التنفيذ

• العينات: 3 أيام عمل
• أوامر الإنتاج الضخم: 1-3 أسابيع (تحت ضوء تعقيدات التخصيص ومخزون المواد)

شهادة المصنع والخدمة المخصصة

• شهادة المصنع: ISO9001، IATF16949 اختياري؛ RoHS‐2.0، متوافقة مع REACH
• سياسة العينة:دعم العينات المجانية / إنتاج العينات السريعة
• MOQ: الجزء القياسي MOQ منخفضة ؛ قطع مخصصة MOQ يعتمد على الأدوات والأبعاد
• الخدمة المخصصة: تعديل نوع التثبيت (مستقيم / RA / SMT) ، ارتفاع البلاستيك العازل، طول الدبوس، سمك الصفائح، تصميم الدبوس المفقود، حجم ريل خاص.أرسل رسمتك أو ورقة المواصفات لتقييمنا الهندسي.

دليل اختيار العملاء

1. تأكيد التراجع: 2.54 ملم، عدد الدبابيس: 2 × 5P ((10P) ، ارتفاع العازل H = 3.0 ملم
2. تأكيد نوع التثبيت: الزاوية المستقيمة من خلال الثقب ((المعيار الافتراضي) ، أو التبديل إلى نسخة مستقيمة / SMT
3. التصفية المختارة: القصدير للإشارة العامة ؛ الذهب المختار لتطبيقات الاهتزاز العالي / دورة الحياة الطويلة
4. اختيار العبوات: التجميع اليدوي → الأنابيب؛ خط SMT التلقائي → الشريط والملف مع قبعة التقاط
5. عملية اللحام: اللحام الموجي لـ DIP ؛ SMT يحتاج إلى مواد عازلة مقاومة لدرجات الحرارة العالية
6. لاستبدال العلامات التجارية المتقاطعة: أرسل رقم الجزء الأصلي للعلامة التجارية ، وسوف نتحقق من القياس والطابق الكهربائي بالنسبة لك
7. اتصل بفريقنا الهندسي إذا كان لديك أبعاد خاصة أو متطلبات الرسم

الأسئلة الشائعة

س: ما هو MOQ الخاص بك؟

ج: عادة ما تكون مقدار الطلب لدينا 1000 قطعة، ولكننا نقبل كميات الطلب الصغيرة للاختبار.

س: هل يمكنني زيارة مصنعكم؟

ج: مرحبا بكم بزيارة مصنعنا ، وسوف نريك عملية الإنتاج المهنية لدينا. نأمل أن يكون لدينا تعاون طويل الأجل معك.

س: ما هو وقت العينة؟ ما هو وقت التسليم؟

ج: 7 أيام للعينات، و 15-20 يوم للإنتاج الضخم. يعتمد على الكمية.

س: كيف أقوم بفحص سلعي؟

ج: يمكنك التحقق من خلال زيارة المصنع، أو طلب طرف ثالث للتحقق، أو من خلال فحص الصورة.

س: كم تكلفة الشحن إلى بلدي؟

ج: سيتم عرض الشحن من قبل شركة الشحن على أساس الوزن الإجمالي و CBM الخاص بك.

س: كيف أعرف إن كنت ستقوم بإرسال طلبي؟

ج: سيتم إرسال رقم التتبع ((DHL ، UPS ، FedEx ، TNT ، EMS ، إلخ) ، ورقة الشحن الجوية ، أو B / L عن طريق البحر إليك بمجرد شحن البضائع. نحن نتابع التسليم ونبقيك على علم.

س: هل يمكنني صنع منتجات مخصصة؟

 ج: بالتأكيد، فقط أرسل لنا رسمتك أو عينة.
