0.5mm H2.55 HRS 60V AC/DC FPC الصناعية

0.5mm H2.55 HRS 60V AC / DC موصل FPC الصناعي

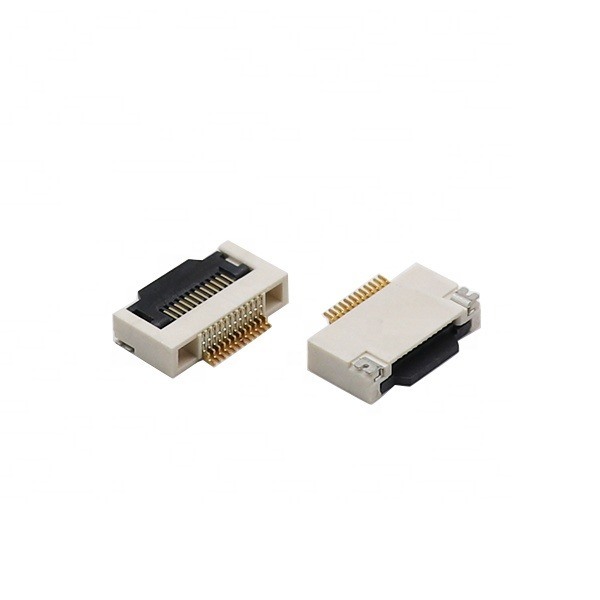

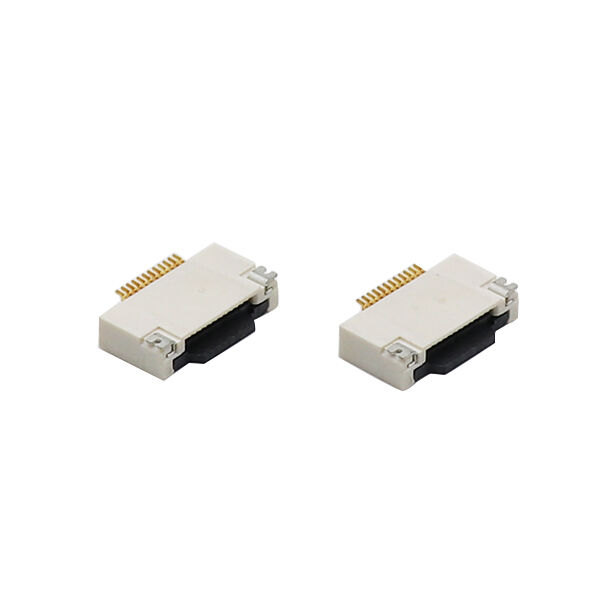

يتميز موصل FPC بمسافة 0.5 مم بـتصميم بارتفاع منخفض 2.55 ملم، بالاشتراك مع أتكوين SMT بالزاوية اليمنىو أآلية قفل الوجه الأمامي. تم تصميم هيكل الاتصال السفلي لتحسين مساحة تخطيط ثنائي الفينيل متعدد الكلور مع ضمان اتصال كهربائي مستقر للكابلات المسطحة المرنة.

يتم استخدامه على نطاق واسع في وحدات LCD وأنظمة التحكم الصناعية والإلكترونيات الاستهلاكية والأجهزة المدمجة التي تتطلب اتصال FPC عالي الكثافة.

وصف

ذهي سلسلة منتم تصميم موصلات FPC/FFC لتطبيقات مثل أجهزة GPS ومعدات AV لاستخدام السيارات أو الأجهزة الإلكترونية للاستخدام الصناعي و/أو الطبي، والتي تتطلب مقاومة للاهتزاز. هذه المنتجات هي موصلات بمسافة 0.5 متر، وملامسة سفلية، وزاوية قائمة، وموصلات SMT وZIF مع قفل أمامي. تمنع هياكلها FPCs / FFCs من أن تصبح مفككة أو مائلة. نحن نقدم أيضاأنوع الملعب 1 ملم.

تصميم درجة عالية الكثافة 0.5 مم

يدعم التصميم الدقيق بمقدار 0.5 مم قنوات إشارة متعددة ضمن مساحة PCB محدودة، مما يجعله مناسبًا للأجهزة الإلكترونية المدمجة وخفيفة الوزن.

هيكل منخفض 2.55 ملم

يقلل الارتفاع الذي يبلغ 2.55 مم من قيود التراص الرأسي، وهو مثالي لوحدات العرض الرفيعة للغاية وبنيات PCB المدمجة.

تكوين SMT بالزاوية اليمنى

يعمل تصميم التثبيت الأفقي على تحسين مرونة التوجيه وتقليل الضغط الميكانيكي على كابلات FPC.

آلية قفل الوجه الأمامي

يضمن الهيكل الأمامي القلاب إدخالًا آمنًا للكابل وقفلًا ميكانيكيًا مستقرًا، مما يحسن اتساق التجميع.

تصميم الاتصال السفلي

تساعد بنية الاتصال السفلية على تحسين مساحة توجيه PCB وتقليل التداخل من مكونات الجانب العلوي.

التطبيقات النموذجية

• وحدات عرض LCD / OLED

• الإلكترونيات الاستهلاكية (الأجهزة اللوحية والكاميرات والأجهزة الذكية)

• أنظمة التحكم الصناعية

• الالكترونيات المدمجة

• وحدات العرض الطبية

خطوات المعالجة

الختم/الحقن -> فحص ما قبل الخط -> طرف توصيل الآلة الأوتوماتيكي -> الغطاء الخلفي المجمع -> اختبار كهربائي -> اختبار الضغط -> اختبار التسطيح -> اختبار المظهر -> اختبار FQC -> التخزين.

أسواق التصدير الرئيسية

• آسيا أستراليا
• أوروبا الشرقية الشرق الأوسط/أفريقيا
• أمريكا الشمالية أوروبا الغربية
• أمريكا الوسطى/الجنوبية

التعبئة والتغليف والشحن

ميناء فوب: شنتشن

المهلة الزمنية: 7 أيام عمل

التعبئة والتغليف: بكرة في الكرتون

قسط

طريقة الدفع: تقدم TT، T/T، L/C، Paypal، إلخ؛

تفاصيل التسليم: 7-10 أيام عمل بعد تأكيد الطلب

المزايا التنافسية الأساسية

• قبول الطلبات الصغيرة
• تصدير المصنع مباشرة
• مع 20 عامًا من الخبرة الإنتاجية الاحترافية كشركة مصنعة للموصلات الدقيقة
• عينات مجانية متاحة
• التسليم الفوري
• منتج أخضر
• فريق بحث وتطوير قوي
• الموظفين ذوي الخبرة
• ISO9001، بنفايات
