مكان المنشأ:
قوانغدونغ ، الصين
اسم العلامة التجارية:
XTK
إصدار الشهادات:
CE,SGS,ROHS,ISO9001
رقم الموديل:
SFP+

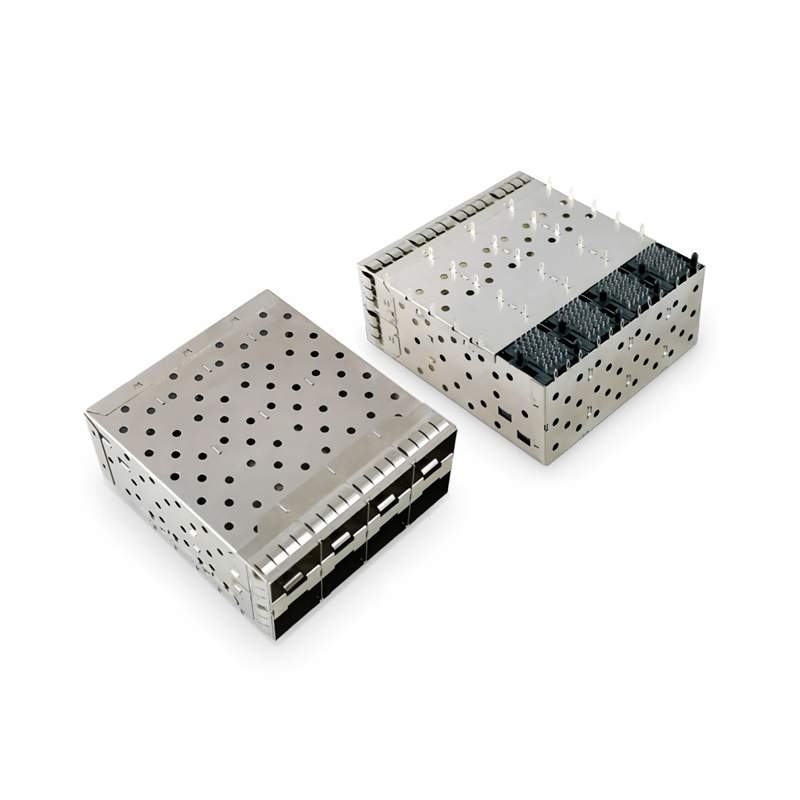

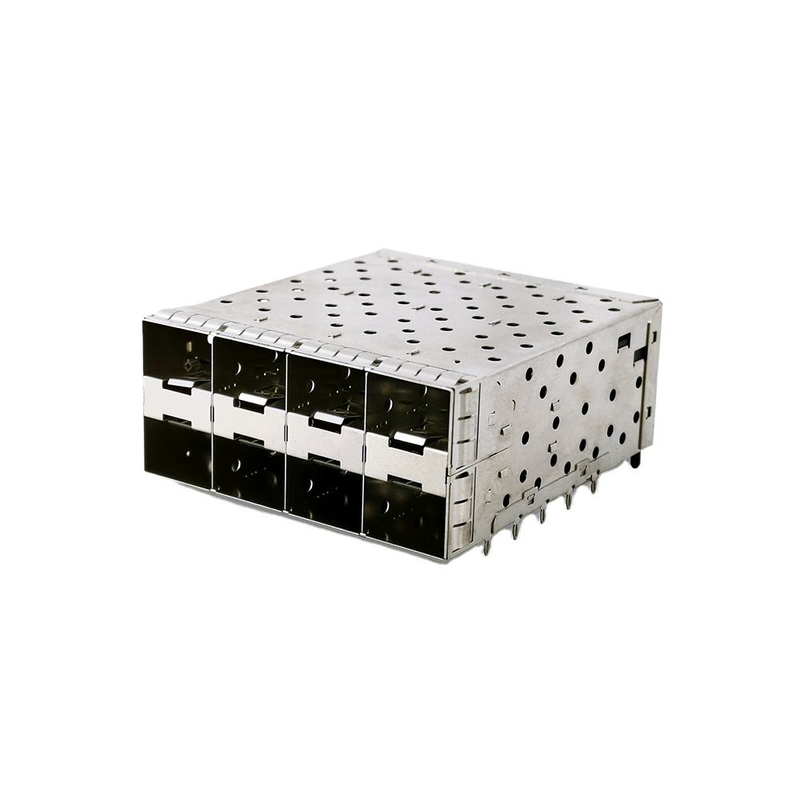

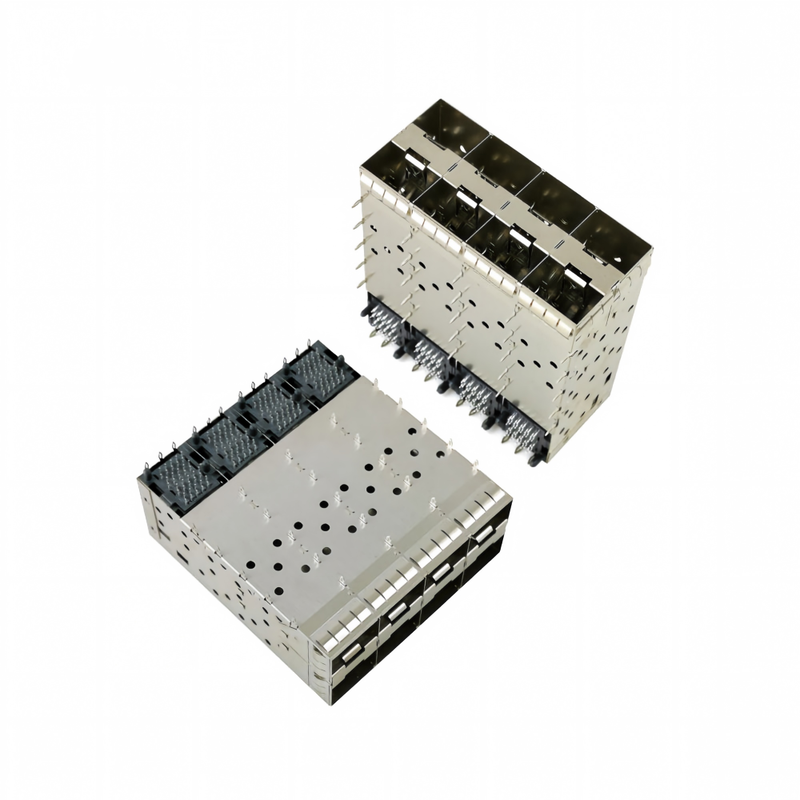

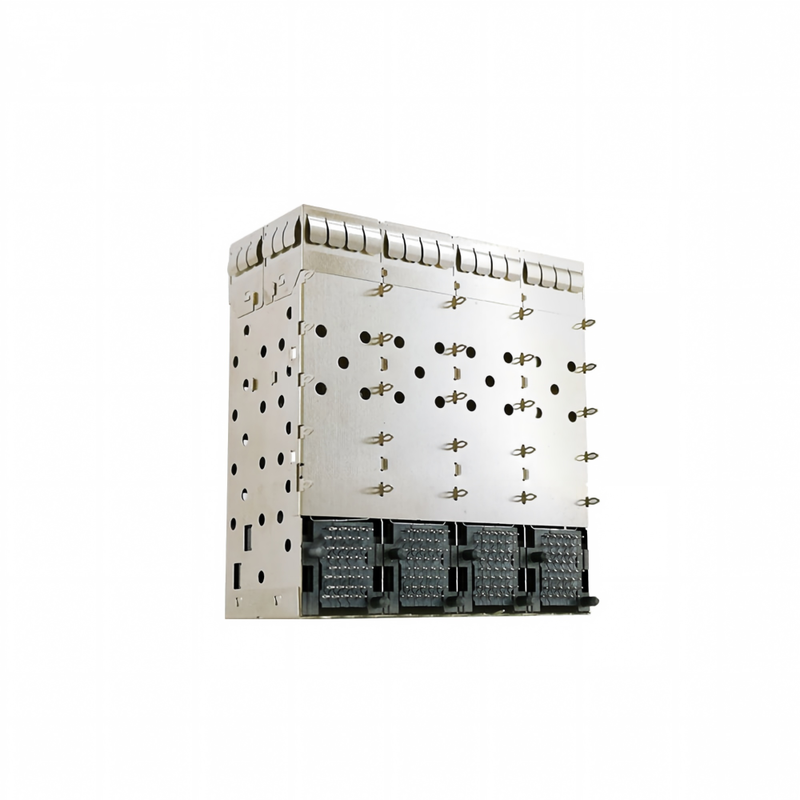

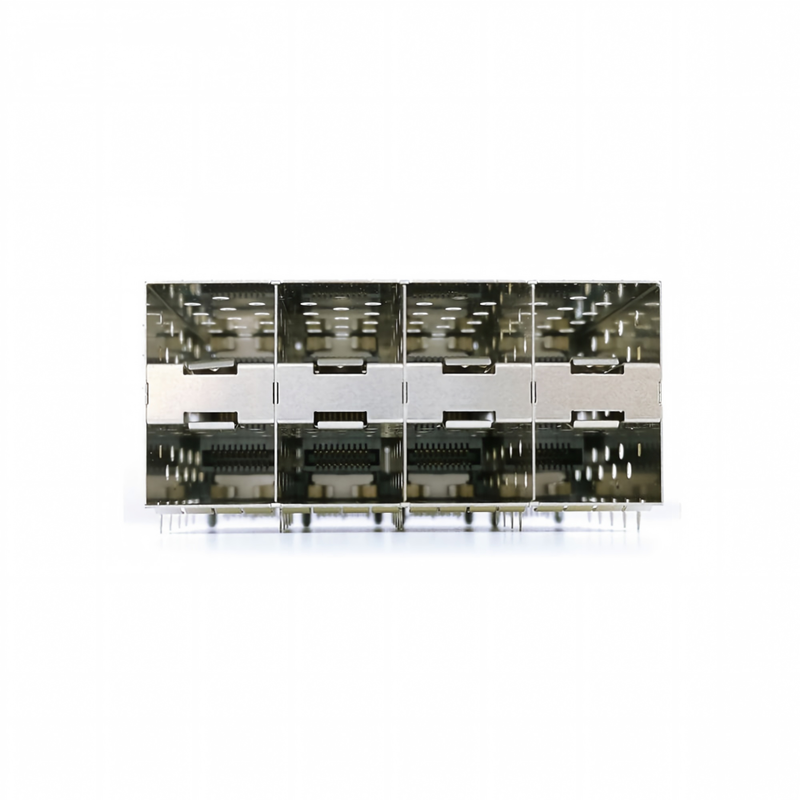

8-منفذ SFP+ 2×4 مجمّع قفص، 160 موضع ضغط، بدون أنبوب ضوء – موصل مجمع معدني محمي من التداخل الكهرومغناطيسي لبطاقة خط مفتاح 10G/25G ولوحة PCB لبطاقة الشبكة
وصف المنتج
|
المعلمة |
المواصفات |
|---|---|
|
نوع المنتج |
مجمّع قفص SFP+ 2×4 مجمّع مع وعاء مدمج |
|
عامل الشكل |
متوافق مع SFP (1.25G) / SFP+ (10.3125G) / SFP28 (25.78G) رجعيًا |
|
مصفوفة المنافذ |
2 × 4 (مجمّع، 8 منافذ إجمالاً) |
|
المواضع |
160 (20 × 8) |
|
التباعد |
0.8 مم (0.032 بوصة) |
|
التركيب |
من خلال الفتحة، زاوية قائمة |
|
الإنهاء |
دبوس متوافق مع الضغط (Ø0.64 مم؛ ذيل 3.0 مم / 2.07 مم اختياري) |
|
مادة التلامس |
برونز الفوسفور/سبيكة نحاسية |
|
طلاء التلامس |
وميض ذهبي على منطقة التزاوج (0.76 ميكرومتر / 30 ميكرومتر اختياري)، ذيل قصدير |
|
مادة القفص |
فضة نيكل (سبيكة نحاسية)، مطلية بالنيكل |
|
أنبوب الضوء |
لا شيء (جدار قفص صلب) |
|
مشتت حراري |
غير متضمن (نوافذ حرارية علوية؛ متغير متوافق مع مشتت حراري اختياري) |
|
ميزة التداخل الكهرومغناطيسي |
أصابع زنبركية داخلية + خارجية من نحاس البريليوم؛ حشية مرنة اختيارية |
|
معدل البيانات |
16 جيجابت/ثانية (SFP+ محسّن)؛ يدعم SFP28 بسرعة 25 جيجابت/ثانية من خلال تخطيط المضيف |
|
المعاوقة التفاضلية |
100 أوم ±10% |
|
تصنيف التيار |
0.5 أمبير/تلامس @ 3.3 فولت |
|
مقاومة التلامس |
≤ 80 ميجا أوم |
|
مقاومة العزل |
≥ 1000 ميجا أوم @ 500 فولت تيار مستمر |
|
جهد التحمل |
300 فولت تيار متردد |
|
دورات التزاوج |
≥ 100 (وحدة قابلة للتبديل الساخن) |
|
درجة حرارة التشغيل. |
-55 درجة مئوية إلى +105 درجة مئوية (بناء صناعي -40~+85 درجة مئوية) |
|
تصنيف مقاومة اللهب للإسكان |
UL 94 V-0 (LCP) |
|
متوافق مع |
INF-8074i, SFF-8431, SFF-8432, SFF-8402, RoHS 2.0, REACH |
|
مرجع متقاطع |
TE 1-2007394-8 / 2007394-5 / 2170286-1؛ Amphenol UE863G442000361؛ Molex 0761020001 / 1700714001؛ Vitalconn S2N3D23000BA4 |
|
الأبعاد النموذجية |
الطول ≈ 57.4 × العرض ≈ 64.3 × الارتفاع ≈ 25.6 مم (مرجع TE 2007394-5) |
|
تباعد المنافذ (رأسي/أفقي) |
14.25 مم أفقي / 14.90 مم رأسي (نموذجي) |
|
سمك لوحة PCB الموصى به |
1.5 مم (0.059 بوصة) قياسي / 2.36 مم اختياري (نمط Molex) |
|
الحد الأدنى لكمية الطلب |
500 قطعة |
|
وقت تسليم العينة |
5-7 أيام عمل |
|
وقت تسليم الإنتاج الضخم |
3-4 أسابيع |
|
التعبئة والتغليف |
صينية مضادة للكهرباء الساكنة (84 قطعة/صندوق حسب ما يعادل TE) |
قفص SFP+ 2×4 بـ 8 منافذ، وعاء ضغط بـ 160 دبوسًا، تباعد 0.8 مم، بدون أنبوب ضوء، درع معدني كامل للتداخل الكهرومغناطيسي. بديل مباشر لـ TE 1-2007394-8، Amphenol UE863G442000361، Molex 0761020001. يدعم SFP/SFP+/SFP28. مباشر من المصنع، الحد الأدنى لكمية الطلب 500 قطعة، عينات في 5 أيام.
|
السمة |
قفص خطي 1×6 |
قفص مجمّع 2×2 |
هذا: مجمّع 2×4 بدون أنبوب ضوء ضغط |
|---|---|---|---|
|
عدد المنافذ |
6 |
4 |
8 |
|
عرض اللوحة الأمامية |
~86 مم |
~57 مم |
~57 مم |
|
الارتفاع الرأسي Z |
منخفض |
متوسط (~12 مم) |
أعلى (~25.6 مم) – 8 مسارات مجمّعة |
|
أنبوب الضوء |
خارجي فقط |
غالبًا مقطوع من الداخل |
لا شيء ← جدار تداخل كهرومغناطيسي صلب |
|
اللحام |
ضغط |
ضغط |
ضغط، 0 لحام |
|
النقطة المثالية |
صف ارتباط علوي 6 |
مساحة 4 منافذ |
صف ارتباط علوي 8 / بطاقة خط بـ 32 منفذ (4×2×4) |
التطبيق
1، معدات الشبكات
2، موجه/مفتاح
3، البيانات/الاتصالات
4، خوادم متطورة
5، الشبكات
6، الاتصالات السلكية واللاسلكية
7، المفاتيح
8، أجهزة الاتصالات السلكية واللاسلكية
9، قناة الألياف وإيثرنت جيجابت
10، الخوادم
مرجع متقاطع
|
العلامة التجارية |
رقم الجزء المكافئ |
ملاحظة |
|---|---|---|
|
TE Connectivity |
1-2007394-8 / 2007394-5 / 2170286-1 |
2×4، 160 موضع، ضغط، بدون أنبوب ضوء، زنبرك تداخل كهرومغناطيسي |
|
Amphenol ICC |
UE863G442000361 |
UltraPort SFP+ 2×4 160 موضع ضغط |
|
Molex |
0761020001 (مهمل) / 1700714001 |
zSFP+ 2×4 160 موضع، حشية مرنة اختيارية |
|
Vitalconn |
S2N3D23000BA4 |
2×4 ضغط، قفص نيكل-فضة، بدون أنبوب ضوء |
أرسل لنا رقم الجزء القديم أو Gerber/STEP الخاص بك ← سنعيد رسمًا متقاطعًا مؤكدًا في غضون 24 ساعة.
خيارات التخصيص
|
الخيار |
الاختيارات |
|---|---|
|
أنبوب الضوء |
لا شيء (افتراضي) / خارجي فقط / داخلي + خارجي |
|
سمك الذهب |
وميض 15 ميكرومتر / 0.76 ميكرومتر (30 ميكرومتر) مكافئ افتراضي / 50 ميكرومتر |
|
طول ذيل الضغط |
3.0 مم (نمط TE) / 2.07 مم (نمط Molex) / مخصص |
|
الإنهاء |
ضغط (افتراضي) / ذيل لحام SMT/هجين |
|
تشطيب القفص |
مطلي بالنيكل (افتراضي) / مطلي بالقصدير / أكسيد أسود |
|
التداخل الكهرومغناطيسي |
زنبرك فقط / + حشية مرنة / + رغوة موصلة |
|
إدارة الحرارة |
نوافذ حرارية علوية (افتراضي) / + مشبك مشتت حراري علوي (يغير الارتفاع) |
|
التركيب |
جانب واحد (افتراضي) / جانبان متقابلان |
|
مصفوفة المنافذ |
1×1 / 1×4 / 2×2 / 2×4 / 2×6 |
|
الشعار |
علامة ليزر على الجزء العلوي من القفص (تطبق الحد الأدنى لكمية الطلب) |
لماذا تختارنا
1، 16 عامًا من الخبرة في إنتاج موصلات Centronic
2، مهندسو بحث وتطوير لديهم أكثر من عشرين عامًا من الخبرة العملية
3، آلاف القوالب لاختيارك
4، معتمد من UL، متوافق مع ROHS
5، سعر مباشر من المصنع
6، عينة مجانية في غضون يومين
7، مع وقت تسليم قصير، في غضون أسبوع للمنتجات العادية.
8، لا يوجد حد أدنى لكمية الطلب، يمكنك تجربة منتجاتنا وخدماتنا بسهولة
9، يمكن إضافة شعار العميل إلى المنتج والحزمة
10، ورشة حقن بلاستيك، ورشة ختم، خطوط إنتاج تجميع. يمكننا التحكم في الجودة والتكاليف ووقت التسليم بشكل أفضل من منافسينا.
11، مجموعة متنوعة من طرق الدفع
الأسئلة الشائعة
س1: هل يمكنك تقديم عينة للاختبار؟
ج: نعم، يسعدنا توفير عينات لاختبارك وفحص الجودة. العينات المجانية مقبولة أيضًا.
س2: ماذا عن الحد الأدنى لكمية الطلب؟
ج: لا يوجد حد أدنى لكمية الطلب؛ قطعة واحدة مقبولة. الطلبات الصغيرة مرحب بها.
س3: ما هو وقت التسليم؟
ج: العينات: 1-3 أيام. دفعة الإنتاج الضخم: 5-15 يومًا. يعتمد وقت التسليم المحدد على العناصر وكمية طلبك. يرجى الاتصال بنا للحصول على التفاصيل.
س4: هل يمكنك صنع منتجات مخصصة؟
ج: نعم، يمكننا تطوير قالب جديد إذا كنت بحاجة إليه إذا كان بإمكانك تزويدنا بالعينات أو الرسومات والمواصفات.
س5: ما نوع الدفع الذي تقبله؟
ج: VISA، T/T، Western Union، ، إلخ.
